某品牌EqualLogic PS6100作为一款主流的虚拟iSCSI‑SAN存储设备，凭借易部署、运维简单、性价比突出、自带企业级容错与数据保护能力，广泛应用于分支机构、中小型企业的虚拟化业务环境，也是中型企业存储选型中比较常见的入门级企业存储。
尽管设备自身具备冗余机制，但硬盘物理损坏、异常离线、人为误操作等问题依旧会造成存储卷故障、业务中断。一旦存储出现故障，自行处理极易造成二次损坏，建议交由专业数据恢复机构完成数据抢救。
EqualLogic存储故障：
用户方现场部署一台EqualLogic PS6100存储，底层由16块SAS硬盘组建一组RAID5阵列，阵列之上创建VMFS文件系统，用于存放虚拟机数据。存储共划分4个逻辑卷，其中3个1.5TB卷、1个1TB卷。
后期阵列内硬盘出现硬件故障，导致整台存储无法正常提供访问。由于设备已经超出官方维保期限，用户方联系北亚数据恢复中心进行数据救援。
硬件检测与介质备份：
数据恢复工程师首先对16块SAS硬盘开展全面硬件检测，检测结果发现其中两块硬盘存在大量坏道，SMART冗余错误指标已超出安全阈值。

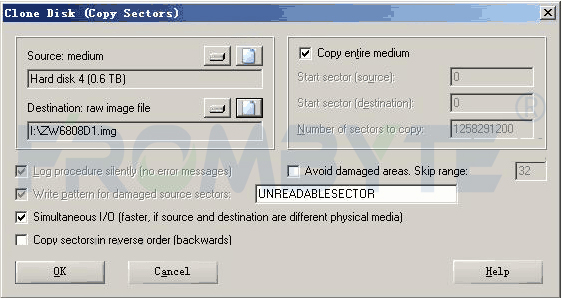

为规避原盘二次损伤风险，先将其余14块状态正常硬盘完成完整只读镜像；针对两块存在坏道故障的硬盘，数据恢复工程师使用专业硬件镜像工具做坏道读取与镜像提取，完成全部介质的备份工作，保障原始介质安全。
底层故障分析：
数据恢复工程师调取故障存储的日志，结合硬盘面板黄灯告警信息，核对两块故障盘离线时间，区分两块磁盘内数据新旧状态，确定阵列内有效数据盘，为后续重组阵列提供判断依据。
存储数据恢复实施方案：
基于完成的硬盘镜像文件，模拟还原原始RAID5阵列结构；

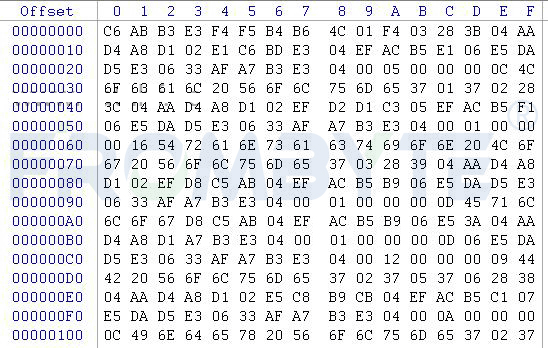

调取底层位图信息，在虚拟重组完成的阵列环境中提取4个LUN卷；

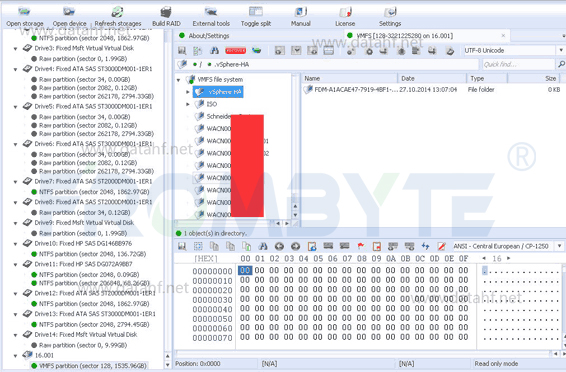

北亚数据恢复工程师根据VMFS底层存储结构完成跨卷解析与组合，挂载并读取虚拟机文件；
逐一校验虚拟机文件完整性，测试虚拟机运行状态。
存储数据恢复结果：
完成数据提取后通过共享环境对导出的虚拟机进行验证，所有虚拟机均可正常启动运行。
本次项目经过北亚数据恢复工程师数天的底层解析、结构校验与反复测试，在用户方要求的时限内完成全部数据完整恢复，并将虚拟机原始文件交付用户方。
依托前期对EqualLogic系列存储底层架构、私有管理机制的技术研究，针对该系列存储出现的各类数据故障，北亚数据恢复中心均可提供成熟可行的数据恢复解决方案。
