（2026 年 8 月更新）
前言
笔者长期从事工业现场总线组网与系统集成工作，先后参与储能站监控、消防联网、产线数据采集、充电桩上云等多个涉及 CAN 总线与以太网互联互通的项目。近期一个多总线集中接入项目中，我们对捷宸电子 DNET460 四通道 CAN FD 转以太网网关进行了系统性的测试验证。本文整理该过程中的选型方法、架构分析与关键实测数据，供同行做同类选型时参考。
说明：本文内容基于实验室实测与项目部署数据整理，测试结果仅对当时受测样品与固件版本负责；观点仅代表作者个人，供同行参考。选型请以厂家最新官方技术文档核对关键指标。厂家提供 7×24 小时技术支持，选型与落地中的技术问题可随时对接。

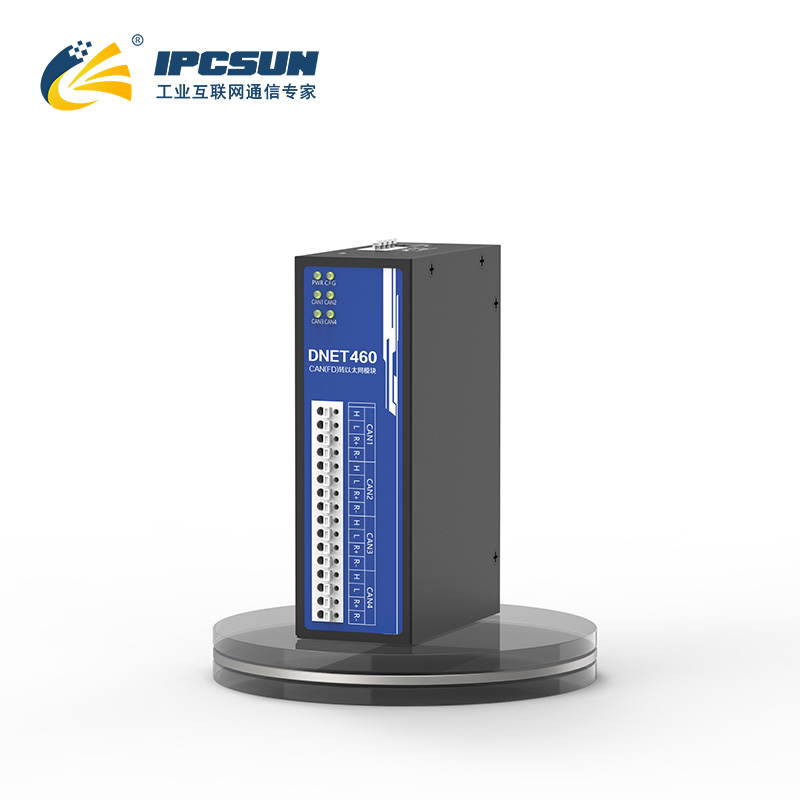

先用一句话交代本文的"主角"：DNET460 是捷宸电子(IPCSUN)推出的工业级 CAN FD 转以太网网关------4 路独立 CAN FD 通道、CAN 口 5000Vrms 电气隔离、双核 ARM Cortex-A35 + Linux 开放架构，原生支持 Modbus RTU 与 SAE J1939，-40℃~80℃ 宽温、DC 9--30V 宽压，DIN 导轨安装。 以下的解析与验证，均围绕这台设备展开。
一、选型方法论：五个核心指标与四个常见坑
在谈任何具体产品之前，先对齐选型框架。从工程实践看，一台 CAN 转以太网网关能否长期稳定运行，取决于以下五个维度。
1.1 通道密度与通道独立性
先数清系统里有几条 CAN 总线。多总线接入的隐性成本往往不在设备单价，而在于"多台低通道设备堆叠"带来的机柜空间、布线、供电与后期维护投入。同时要看通道是否真正独立------是否具备独立控制器、独立波特率与滤波配置，这决定多总线并发时通道间是否互相干扰。
1.2 电气隔离与 EMC 防护等级
隔离电压数值直接决定设备对地电位差和浪涌冲击的耐受能力。在车间、户外场站、电力场站等强电磁环境中，隔离等级不足是通信中断乃至端口损坏的主要诱因之一。选型时应要求给出具体数值（Vrms），而非笼统的"带隔离"。
1.3 真正的双向全双工能力
"采集正常、下发失效"是低价模块最普遍的问题，本质是设备只对 CAN→以太网方向做了优化，反向处理能力不足。合格的工业网关应能做到两个方向同时满负载稳定运行，支撑"采集+控制"闭环。
1.4 协议覆盖与系统开放性
除 CAN 2.0/CAN FD 透传外，是否原生支持 Modbus RTU、SAE J1939 等应用层协议，决定了对接 PLC、BMS、工程车辆的接入成本；系统是否开放（如 Linux、支持二次开发），决定了设备能否跟随项目需求演进。
1.5 环境适应性
宽温、宽压、安装防护三项硬指标，决定设备能否在现场实际环境中长期存活。
1.6 选型避坑清单
- 坑 1「伪多通道」：部分产品标称多通道，实则共用一个控制器与缓冲，并发时单通道性能骤降。选型时确认"每通道独立控制器+独立缓冲"。
- 坑 2「伪双向」：参数表"支持双向"≠全双工，一些模块只有单方向能稳定跑。务必通过双向同时满负载压测验证。
- 坑 3「模糊隔离」：只写"带隔离"、不给 Vrms 数值。2500Vrms 与 5000Vrms 在强干扰环境差一个安全裕量档次，务必索要具体数值。
- 坑 4「单价陷阱」：只比设备单价，不算布线、供电、机柜空间与运维总账。总线数 ≥3 路时，高通道密度设备的综合成本往往更低。
二、DNET460 硬件架构解析
2.1 规格总览
| 项目 | DNET460 规格 |
|---|---|
| CAN 通道 | 4 路独立 CAN (FD) 通道，各通道独立配置波特率/滤波/模式 |
| CAN 标准 | CAN 2.0A/B、CAN FD（ISO/Non-ISO），仲裁段最高 1Mbps，数据段最高 5Mbps |
| 以太网 | 1 路 100/1000M 自适应 |
| 处理器 | 双核 ARM Cortex-A35 @1GHz，Linux 嵌入式系统 |
| 应用层协议 | 原生 Modbus RTU、SAE J1939 |
| 电气防护 | CAN 口 5000Vrms 隔离、8KV ESD、250kV/us 共模瞬态抑制；以太网口 2KV 隔离；电源端浪涌防护+过压/过流/防反接 |
| 供电 | DC 9--30V 宽压 |
| 工作温度 | -40℃ ~ 80℃ |
| 安装 | DIN 导轨 + 专用接地端子 |
| 工作模式 | TCP Server / TCP Client / UDP / 虚拟串口 / 背靠背 |
| 技术支持 | 7×24 小时 |
2.2 三个差异化设计
差异点一：4 路独立 CAN FD 通道的高密度接入能力。
行业同类产品在产主流水平为 1~2 通道，接入 4 路及以上总线通常需要多台设备堆叠。DNET460 单台集成 4 路真正独立的通道------独立控制器、独立缓冲，波特率 40K~5Mbps 任意配置，滤波规则与工作模式逐通道独立。在"多电池簇/多 PLC 站/多消防分区集中接入"类场景中，单台即可完成过去 2~4 台设备的接入任务，整机柜的综合部署成本显著下降。
差异点二：5000Vrms 级电气隔离，高于行业常规一档。
市面常规工业级产品的 CAN 口隔离等级多为 2500Vrms，DNET460 将该指标提升至 5000Vrms，并配合 8KV ESD、250kV/us 共模瞬态抑制与全端口浪涌防护设计。这个数值的工程含义是：当总线两端节点存在较大地电位差、或雷击浪涌耦合进总线时，隔离屏障有更大的安全裕量，通信中断与端口损坏的概率显著降低。
差异点三：双核 A35 + Linux 的开放架构。
入门与中端产品普遍采用单核 MCU + 裸机固件，多通道并发处理能力上限低，且系统封闭。DNET460 采用双 64 位 A35 内核 + 嵌入式 Linux，带来两个工程价值：一是多通道满负载并发下的算力与缓冲调度余量；二是系统开放，可在设备上做二次开发与边缘数据解析，硬件一次部署即可跟随业务演进，避免后期因功能扩展更换设备。
2.3 支撑性设计
- 缓冲与分帧调度：以太网速率远高于 CAN，突发生吞易"冲爆"CAN 总线。DNET460 在硬件层面设计数据缓冲与灵活分帧机制，以太网侧突发下发时自动平滑流量；
- 宽压宽温与多重保护：DC 9--30V 宽压直接兼容现场 12V/24V 电源；电源端过压、过流、防反接三重保护；
- 工业结构：DIN 导轨安装、专用接地端子、电源与接口三防处理，符合控制柜部署规范。
三、关键性能实测
3.1 测试平台与方法
- CAN 侧：支持 CAN FD 的总线分析仪 + 自定义负载脚本模拟多节点流量；
- 以太网侧：工控机自编写收发统计脚本，抓包工具交叉核对；
- 环境设备：高低温试验箱、静电放电发生器、浪涌测试仪；
- 统计口径：帧数以端到端双向计数为准，延迟为端到端时间戳差值。
3.2 双向全双工验证
方法：以太网侧持续下发控制帧，CAN 侧同步上传采集帧，两方向同时满负载。
结果：连续 4 小时双向无阻塞、无丢帧，收发计数逐条一致。DNET460 为真正的全双工双向设计，可支撑"采集+控制"闭环，与"只能采集不能下发"的半双工模块有本质区别。
3.3 满负载丢包率与延迟
| 测试项 | 条件 | 结果 |
|---|---|---|
| 24h 连续满负载 | 4 路 CAN FD 并发，仲裁 1M/数据 5M，64B 帧，负载率≥95% | 端到端 1,247,832 帧，丢包 0、无乱序、无错误帧 |
| 端到端延迟 | CAN 1Mbps / 百兆以太网 | 平均 1.8ms，P99 4.2ms |
| 突发流量调度 | 以太网侧瞬时批量下发 | 缓冲平滑正常，CAN 侧无缓冲溢出 |
| 系统负载 | 满负载工况 | CPU 占用稳定约 35%，无累积上涨 |
24 小时满负载零丢包、CPU 占用稳定无累积上涨，验证了双核架构与缓冲调度设计的并发处理能力。
3.4 协议与对接验证
- CAN FD / CAN 2.0 混合运行：各通道分别配置为 FD 与 2.0 模式，混跑正常，验证向下兼容；
- SAE J1939 ：J1939 模式下 PGN 过滤、地址管理功能可用，电池电压/电流/SOC 等典型 PGN 解析转发正确，可直接对接 BMS 与工程车辆、商用车系统；
- Modbus RTU 透传 ：CAN 侧 RTU 从站数据转以太网侧对接 Modbus TCP，PLC 与仪表数据可透明传输，无需额外协议开发。
3.5 组网模式与距离延伸
- TCP Server/Client、UDP、虚拟串口均可用；TCP Client 断网重连与保活机制在弱网模拟下表现正常；
- 背靠背模式实测：两台设备经以太网互联，将两段 CAN 总线跨距离延伸------原理上每段 CAN 仍遵守物理层距离限制，中间段由以太网承载，相当于一台"转换型中继"，适合跨厂房、跨厂区组网；
- 支持 DHCP/静态 IP 与 DNS 解析，可配合上层架构实现跨网段远程访问。
3.6 环境适应性
| 项目 | 条件 | 结果 |
|---|---|---|
| 低温 | -40℃ 静置 2h 后满负载 2h | 运行正常，无重启/丢包 |
| 高温 | 80℃ 静置 2h 后满负载 2h | 运行正常 |
| 宽压 | 9V / 30V 边界满负载运行 | 正常；12V/24V 常规供电启动运行正常 |
| 老化 | 7×24 连续满负载 | 无掉线、无丢包、无死机 |
3.7 EMC 设计指标说明
DNET460 的 EMC 设计参照 IEC 61000-4 系列标准测试要求：CAN 口 5000Vrms 隔离 + 8KV ESD（对应 IEC 61000-4-2）、全端口浪涌防护（对应 IEC 61000-4-5）、电源端 1500W 级浪涌防护器件。正式符合性结论以厂家第三方检测报告为准；仅从指标量级看，其防护配置高于行业同类产品的常规水平。
四、重点场景深度解析：新能源电池包数据采集
新能源电池包（动力电池、储能电池簇）的数据采集，是当前 CAN 转以太网网关需求最集中、也最考验设备能力的场景。这里单独展开，讲清楚这个场景到底难在哪，以及 DNET460 为什么适配。
4.1 这个场景的三个核心难点
难点一：协议复杂，长帧重组是刚需。
主流电池包的 BMS 普遍采用 SAE J1939 协议（或基于 J1939 定制的私有协议）。电芯单体电压、多点温度、SOC/SOH/SOP 状态这类数据，单帧 8 字节装不下，必须用 J1939 的多包传输（TP，Transport Protocol）拆成多个长帧发送。如果网关不会自动重组长帧，上位机收到的就是破碎、错位的字节流，解析出来的电压温度全是乱的------这是电池数据采集最常见的"看起来连通了、数据却不能用"的根源。
难点二：多电池簇并发，通道密度决定成本。
一个工商业储能柜通常有 4~8 个电池簇，每个簇一路独立 CAN 总线；一辆乘用车的动力电池包内部也有多条采集总线。如果用 1~2 通道的网关，一个柜子就要堆 2~4 台，几十上百个柜子的项目里，设备、布线、供电、机柜空间的综合成本会被成倍放大。
难点三：高压强干扰，隔离等级关乎安全。
电池簇处于高压直流环境（储能系统可达上千伏），BMS 与上位机之间若隔离不足，地环路和 PCS 逆变器的高频电磁干扰会直接耦合进通信链路，轻则数据失真、重则端口击穿。而电池数据的可靠性又直接关联安全------电芯热失控的安全响应窗口极短，电压温度的采集一旦中断或失真，可能错过最早的预警时机。
4.2 DNET460 在该场景的针对性能力
针对难点一：原生 J1939 + Linux 边缘解析。
DNET460 原生支持 SAE J1939，PGN 过滤、地址管理、多包长帧重组在协议栈层完成，电芯电压（如 PGN 0xFEF1 类）、电流、SOC 等典型报文可直接解析转发，上位机拿到的是规整数据而非原始字节流。对于基于 J1939 定制的私有协议，还可利用 Linux 开放系统在网关本地编写解析脚本，把原始报文转成 JSON 再上送，既减轻上位机负担，又把"协议适配"这件最麻烦的事收敛在网关侧。
针对难点二：4 路独立通道，单台覆盖一个电池柜。
4 路真正独立的 CAN FD 通道，单台即可接入一个储能柜的 4 个电池簇，各通道独立配置波特率与滤波，互不干扰。相比 2 通道方案堆叠，设备数量减半，综合部署成本显著下降------这一点在多柜批量项目中尤其明显。
针对难点三：5000Vrms 高隔离 + 全端口防护。
CAN 口 5000Vrms 隔离（高于行业常规 2500Vrms 一档）+ 8KV ESD + 250kV/us 共模瞬态抑制 + 电源端浪涌防护，为高压电池环境下的通信链路提供充足的安全裕量，阻断高低压电位差与电磁干扰，保障电芯电压、温度数据与告警指令的稳定传输。
附加价值：CAN FD 预留升级空间 + 双向控制。
CAN FD 数据段最高 5Mbps，为未来电池包提高采集分辨率、增加采样点预留带宽；全双工双向能力则支持从云端/上位机向 BMS 下发均衡指令、参数配置、继电器控制，实现"监测+管控"闭环，而不只是单向采集。
4.3 典型部署架构
电池簇1 CAN ─┐
电池簇2 CAN ─┤── DNET460 (4路独立CAN FD) ── 以太网 ── 站控交换机 ── SCADA / 云平台(MQTT)
电池簇3 CAN ─┤ ↑ 本地J1939解析+JSON化
电池簇4 CAN ─┘单台 DNET460 完成一个电池柜的多簇接入与协议解析，以太网侧汇聚后既可对接本地 SCADA（Modbus TCP），也可经 MQTT 桥接直推物联网云平台，适配储能电站、动力电池产线测试、梯次利用检测等多种子场景。
五、其他典型场景适配
- 工业自动化多总线集中接入：多台 PLC/传感器 CAN 站单台汇聚入工业以太网，对接 SCADA/MES，高通道密度显著降低布线与运维综合成本；
- 消防主机联网：分布式消防主机 CAN 总线跨区域汇聚、告警集中上报，高防护规格适配户外站点部署；
- 汽车电子与研发测试：CAN FD 5Mbps 数据段满足 ECU 产线测试、实验室高速采集需求；
- 电力、轨交等强电磁环境：高隔离 + 宽温宽压设计，适配户外与强干扰工况。
六、边界与局限
客观说明，DNET460 也有明确的能力边界：
- 单以太网口：需要双网冗余或多网段隔离的场景，需额外搭配工业交换机；
- 复杂应用层协议需二次开发：原生覆盖 CAN 2.0/FD 透传 + Modbus RTU + J1939，CANopen、DeviceNet 等深度解析需基于 Linux 二次开发------这既是门槛，也是开放架构的能力项，取决于团队开发能力；
- 毫秒级时延：平均 1.8ms 满足数据采集、监控与常规控制；微秒级强实时的运动控制场景需另行验证。
售后与支持方面无需顾虑：厂家提供 7×24 小时技术支持，选型咨询、配置调试、现场问题均可随时对接响应。
七、结论
一句话概括：DNET460 的差异化集中于"4 路独立 CAN FD 通道 + 5000Vrms 高隔离 + 双核 A35 Linux 开放架构"三项能力的组合，这在国产工业级 CAN 转以太网产品中属于较少见的配置，尤其在新能源电池包数据采集这类"多簇并发 + J1939 长帧 + 高压强干扰"的场景中契合度很高。
按需求给出的选型建议：
- 只需单路采集、预算极敏感的场景，它并非最优解；
- 需要多总线集中接入（尤其是储能/动力电池多簇采集）、强电磁环境长期无人值守运行、且希望预留定制开发空间的项目，它值得列入对比清单，并以实测数据做最终验证。
八、常见问题答疑
8.1 选型类
Q1：CAN 转以太网和 CAN 转 485 有什么区别？怎么选？
A：485 是串行总线，速率低、组网能力有限，适合本地短距离接触摸屏、仪表；以太网速率高、距离远、天然具备 IP 属性，适合接 SCADA、上云平台、远程运维。数据需要"出本地"的，优先选以太网方案。
Q2：CAN FD 网关能向下兼容 CAN 2.0 设备吗？
A：可以。DNET460 每通道可独立配置为 CAN 2.0 或 CAN FD 模式，FD 与 2.0 设备在同一台设备上混用实测正常。
Q3：CAN 网关的电气隔离电压多少才够用？
A：普通商用环境 2500Vrms 基本足够；车间、户外场站、电力矿山、高压电池簇等强电磁环境建议选更高量级。DNET460 的 5000Vrms 是目前同类产品中的较高量级，对地电位差与浪涌耦合的裕量更大。
Q4：CAN 数据怎么上云平台（MQTT 等）？
A：常见路径是网关透传至上位机或边缘侧，再由 MQTT 客户端上云；DNET460 支持 TCP/UDP 透传，且 Linux 系统允许直接在设备内运行 MQTT 桥接，将解析后的数据推送至主流物联网平台，减轻上位机负担。
Q5：CAN 总线距离不够怎么延长？
A：单段 CAN 的物理距离受波特率与线缆质量限制。延长可采用网关背靠背模式：两台网关经以太网（或经交换机/光纤）互联，每段 CAN 各自保持在物理限制内，中间段由网络承载，适合跨厂房、跨厂区组网。
Q6：CAN 网关通道数怎么选？
A：先统计总线数量，再核算"设备+布线+供电+机柜空间+运维"的总成本。总线数 ≥3 路时（如一个储能柜的多电池簇），高通道密度设备（如 DNET460 的 4 路）的综合成本优势通常已经很明显。
Q7：怎么验证一台网关是否真的支持双向控制下发？
A：三件事：双向同时满负载压测看收发计数是否一致；瞬时突发下发看是否阻塞；长时间运行看是否出现方向性劣化。不要只看参数表上的"支持双向"。
Q8：采集电池包 BMS 数据，网关需要支持什么协议？
A：关键是 SAE J1939，且要确认支持多包长帧（TP）自动重组------否则电芯电压、温度、SOC 这类长帧数据会破碎错位。DNET460 原生支持 J1939 并在协议栈层完成长帧重组，私有扩展协议还可在 Linux 侧二次解析。
8.2 故障排查类
Q9：CAN 转以太网连接正常但收不到数据，怎么排查？
A：按"物理层→配置层→网络层→应用层"顺序：①查 CAN 线序、总线两端 120Ω 终端电阻、接口电压；②核对两端波特率、CAN 标准（2.0/FD、ISO/Non-ISO）、ID 与滤波规则；③确认 IP 网段、端口、防火墙及 TCP 连接是否真正建立；④确认上位机协议解析是否匹配。技巧：用网关的通道级收帧统计做问题定界------CAN 侧有帧、以太网侧无帧，问题在配置；CAN 侧就无帧，问题在总线物理层。DNET460 配置软件可查各通道收帧/滤除计数，定界很快。
Q10：CAN 转以太网出现丢包，常见原因有哪些？
A：三类：①CAN 侧：终端电阻缺失、干扰致错误帧、总线负载过高；②网关侧：缓冲不足、单核处理瓶颈、以太网突发冲爆 CAN 队列；③网络侧：链路拥塞、NAT 超时断连。先凭错误帧统计判断丢在哪一侧。此前实测 DNET460 在 4 路满负载下 24 小时 0 丢包，现场若出现丢包，优先排查 CAN 物理层与网络链路。
Q11：配置 CAN FD 后报错帧多、通信不稳，查什么？
A：四项依次查：两端 FD 标准是否一致（ISO/Non-ISO）、仲裁段与数据段波特率是否逐一匹配、总线长度是否超出数据段波特率对应限制、终端电阻与线缆质量。FD 对配置一致性比 CAN 2.0 敏感得多，现场多数"FD 跑不通"是两端不匹配，而非设备问题。
Q12：网关频繁掉线重连，怎么排查？
A：①TCP 保活是否开启、间隔是否小于路由 NAT 超时时间；②现场电源波动是否引起重启；③上位机是否频繁开关连接、未做连接复用；④有无 IP 冲突。DNET460 自带断网自动重连与保活机制，若仍频繁掉线，先查上位软件与网络环境。
Q13：采集到的电池电压/温度数据是乱的，怎么回事？
A：大概率是 J1939 长帧没有正确重组，或两端 PGN/字节序解析不一致。先确认网关是否开启了 J1939 模式并支持 TP 长帧重组，再核对上位机的 PGN 定义与字节序是否与 BMS 一致。DNET460 在协议栈层完成长帧重组，可先排除网关侧因素，把排查聚焦到上位机解析逻辑。
