前言
很多新手学习 SolidWorks 建模时，只会实体建模，看不懂曲面建模逻辑。曲面建模是复杂产品（耳机、手柄、家电外壳、流线型结构）的必备技能，而曲面所有复杂操作，归根结底只分为两种形态：开放式曲面、封闭式曲面。
一、曲面与实体的区别
- 实体：有厚度、有体积、封闭几何体，是最终成品模型。
- 曲面：零厚度面，只有形状、没有体积，属于 "辅助造型骨架"。
曲面建模的最终目的只有两个：
- 加厚变成实体外壳
- 封闭缝合直接生成实体
而所有曲面，只会存在 开放、封闭 两种状态。
二、开放式曲面（Open Surface）
1、定义
存在外露边线、存在开口、没有完全封死的曲面，统称为开放式曲面。
日常建模中绝大多数单片曲面、半成品曲面都是开放式曲面。
2、直观特征
-
模型边线显示蓝色开口边线
-
模型有洞口、有缺口、两头通透
-
无法直接缝合生成实体
3、常见例子
-
拉伸曲面、旋转曲面、单片边界曲面
-
管道两端通透的管状曲面
-
未补洞、未修补的产品外表面
4、开放式曲面能做的操作
-
曲面加厚（最常用）：给开放面增加厚度，生成壳体实体
-
曲面切除：用曲面切割实体模型
-
分割实体、拆分结构、做分型面
5.举例说明

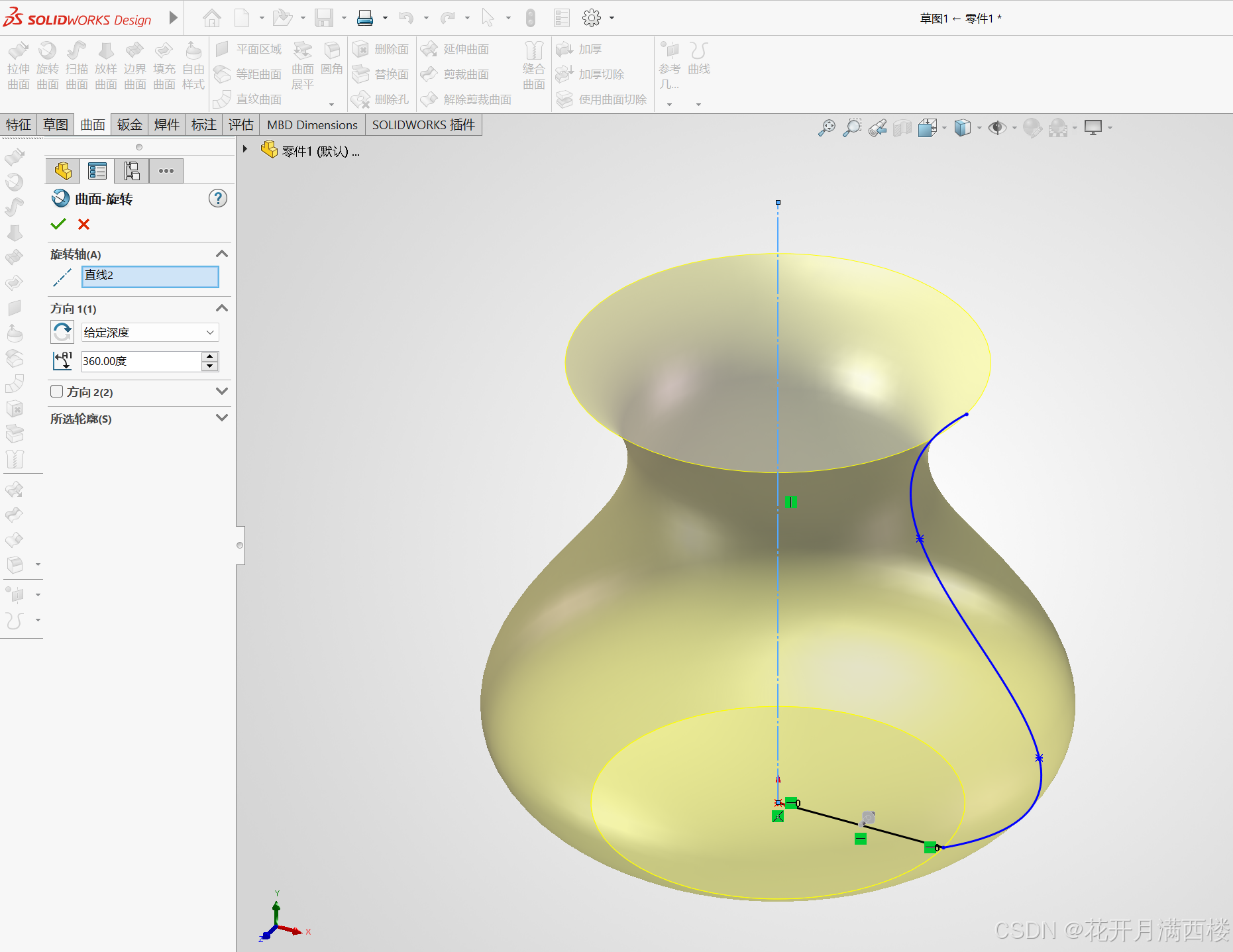

绘制样条曲线和底面直线→旋转曲面 →得到没有厚度的花瓶（开放式轮廓）

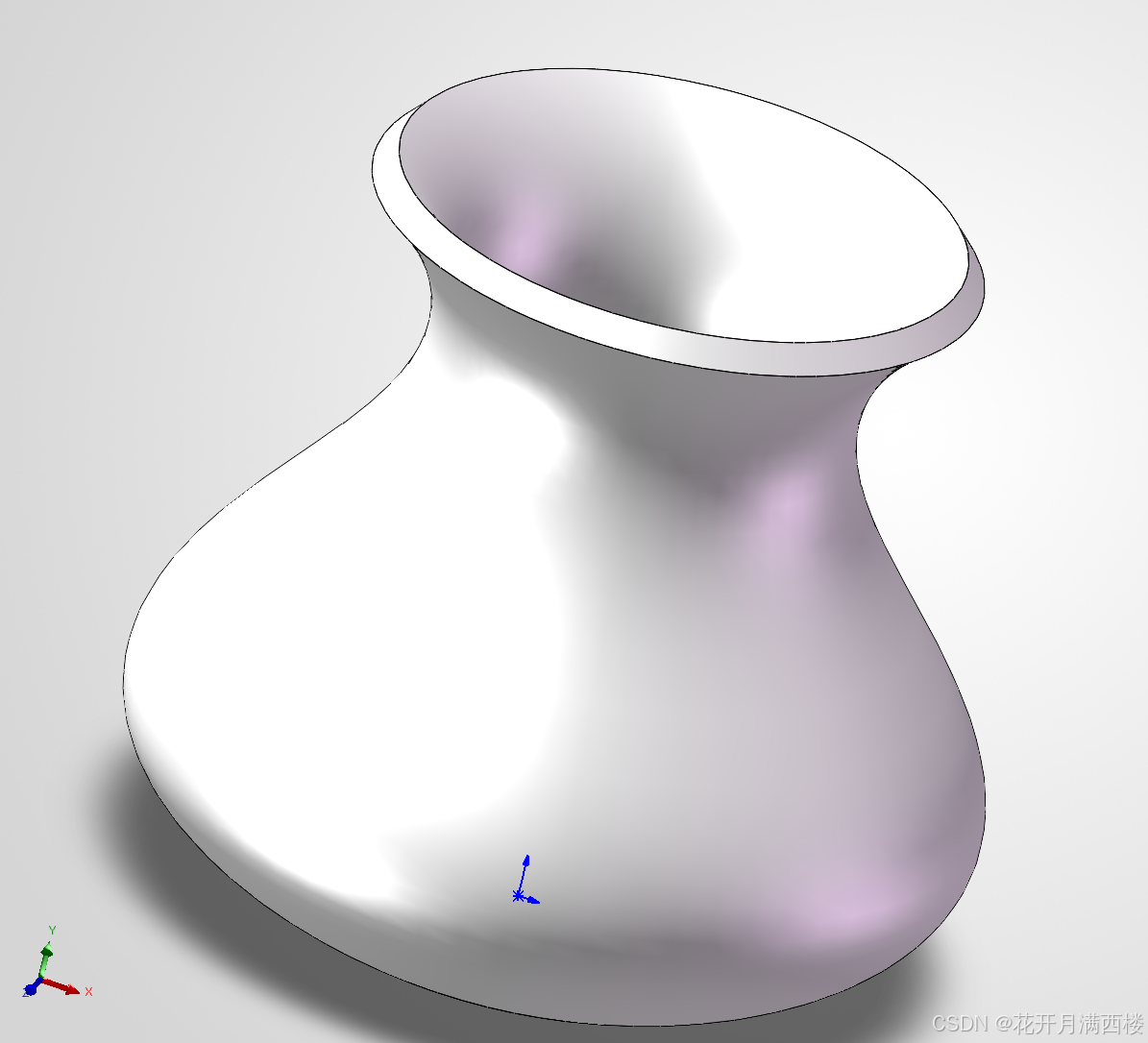

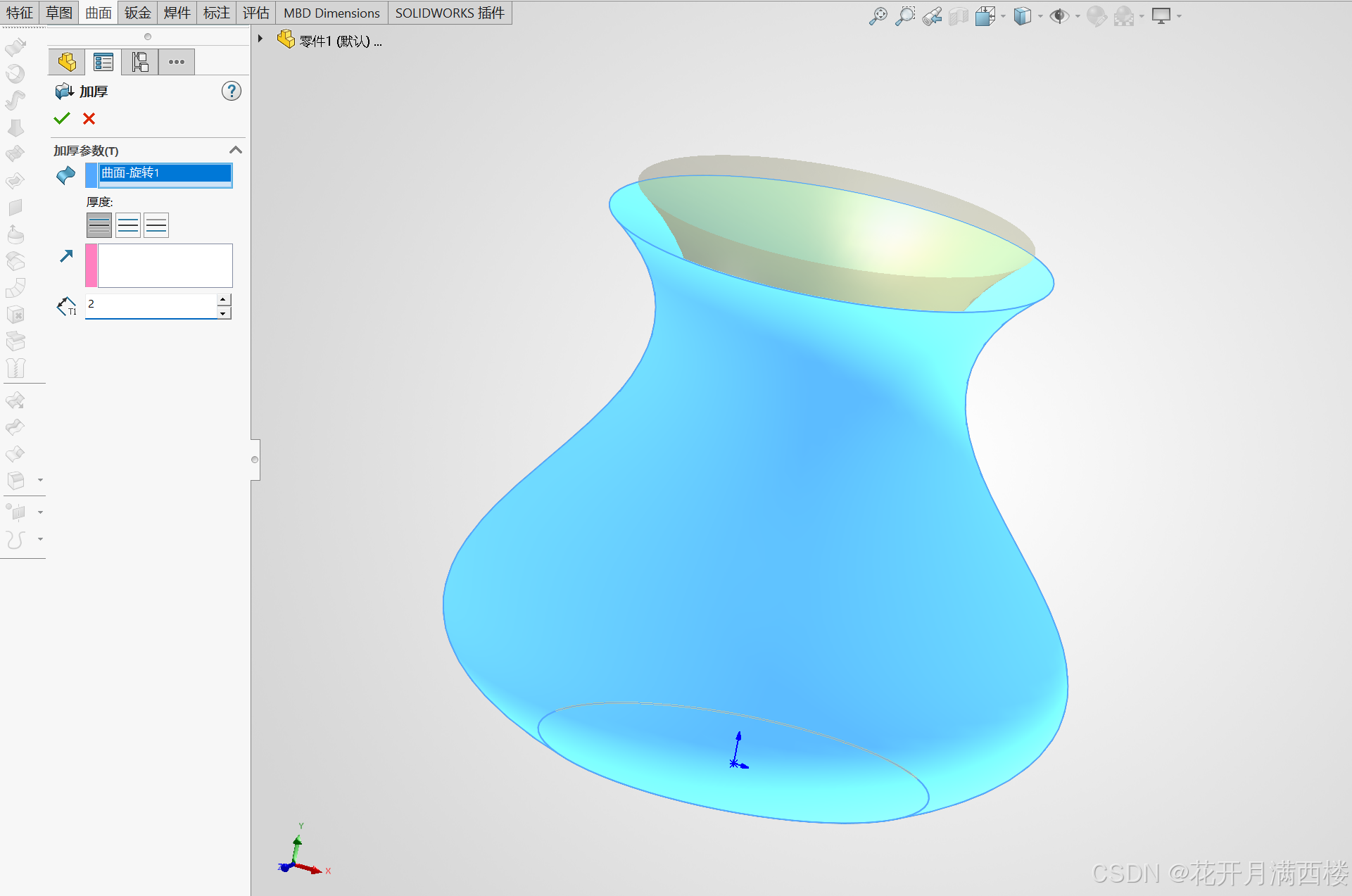

曲面→加厚→选择加厚面→给定厚度
三、封闭式曲面（Closed Surface）
1、定义
多张曲面经过修补、剪裁、缝合后，完全封闭、无洞口、无外露边线，形成一个密闭壳体，就是封闭式曲面。
2、直观特征
-
没有任何蓝色开放边线
-
整个模型完全封死、内部形成密闭空间
-
曲面之间缝隙完全在公差范围内
3、常见例子
-
完整封闭外壳模型
-
球体、椭球体、封闭壳体曲面组合
-
补洞完成、缝合成功的整套产品曲面
4、封闭式曲面能做的操作
-
直接缝合生成实体（曲面建模终极操作）
-
保留曲面壳体状态
-
整体加厚、整体切除
5.举例说明

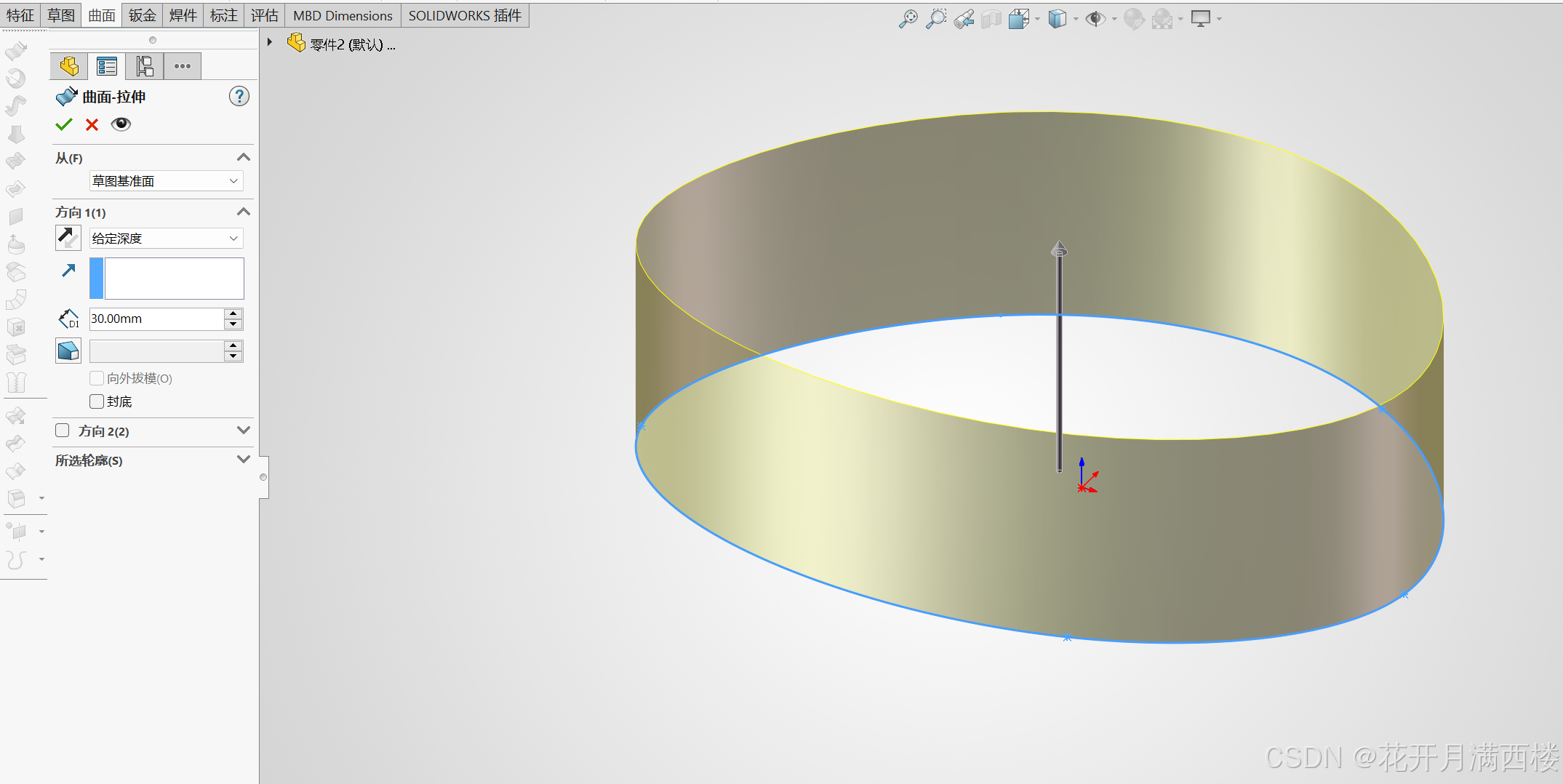

曲面 →拉伸曲面→给定拉伸长度

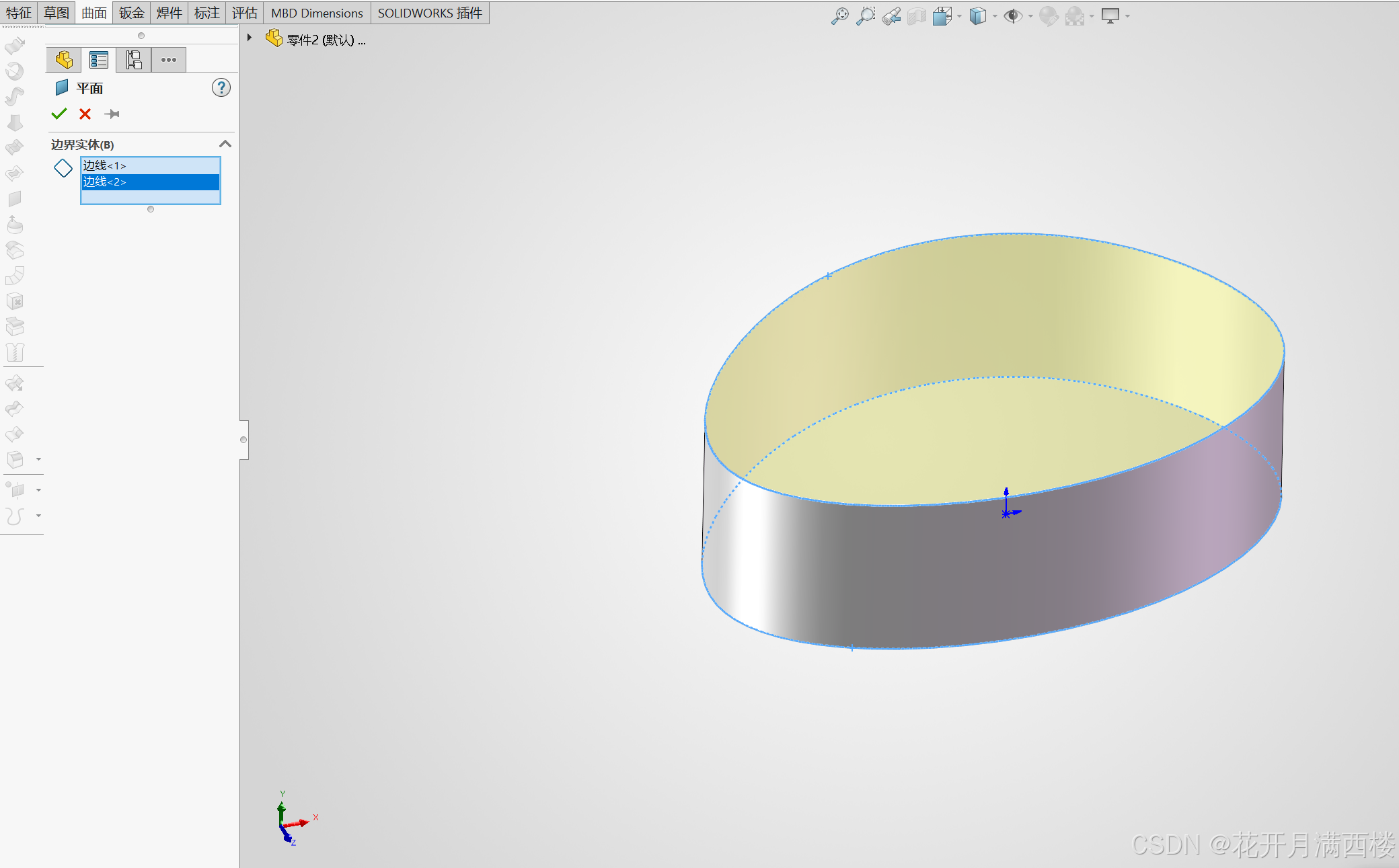

曲面 →平面区域→选择上下两面进行封底、顶处理

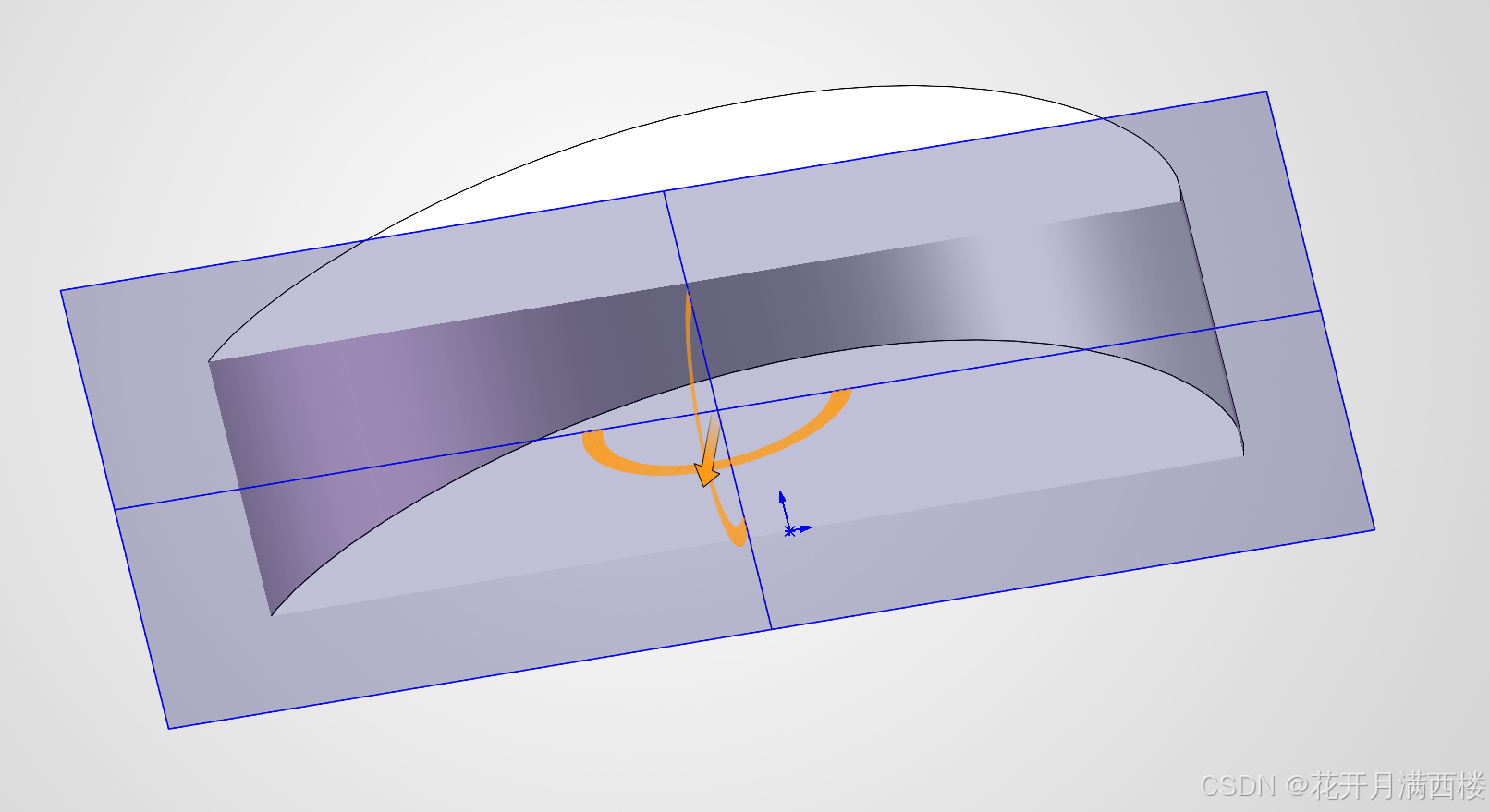

其刨面图仍然为空心
（1）勾选创建实体

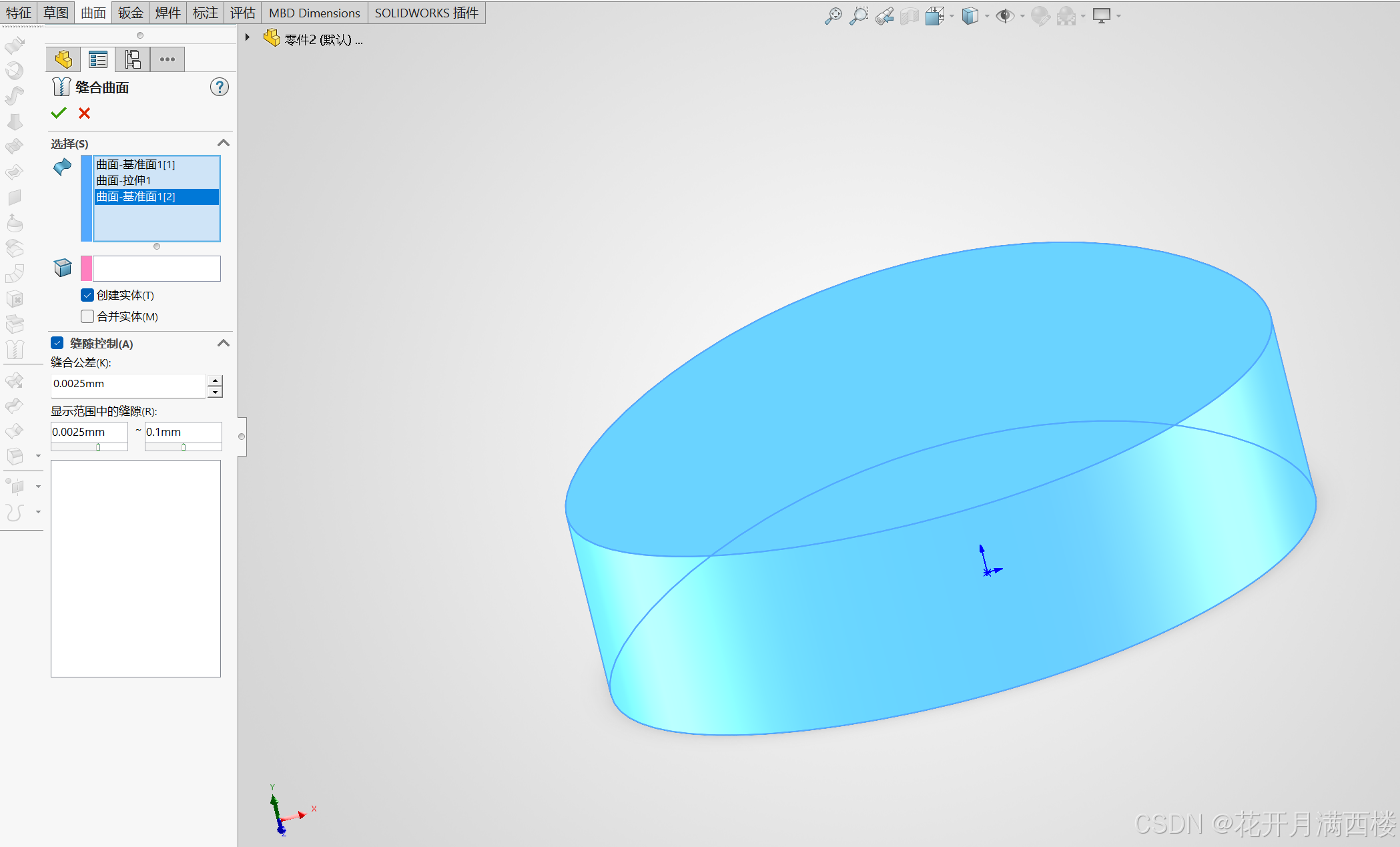

曲面→缝合曲面 →选择缝合的三个面→勾选创建实体

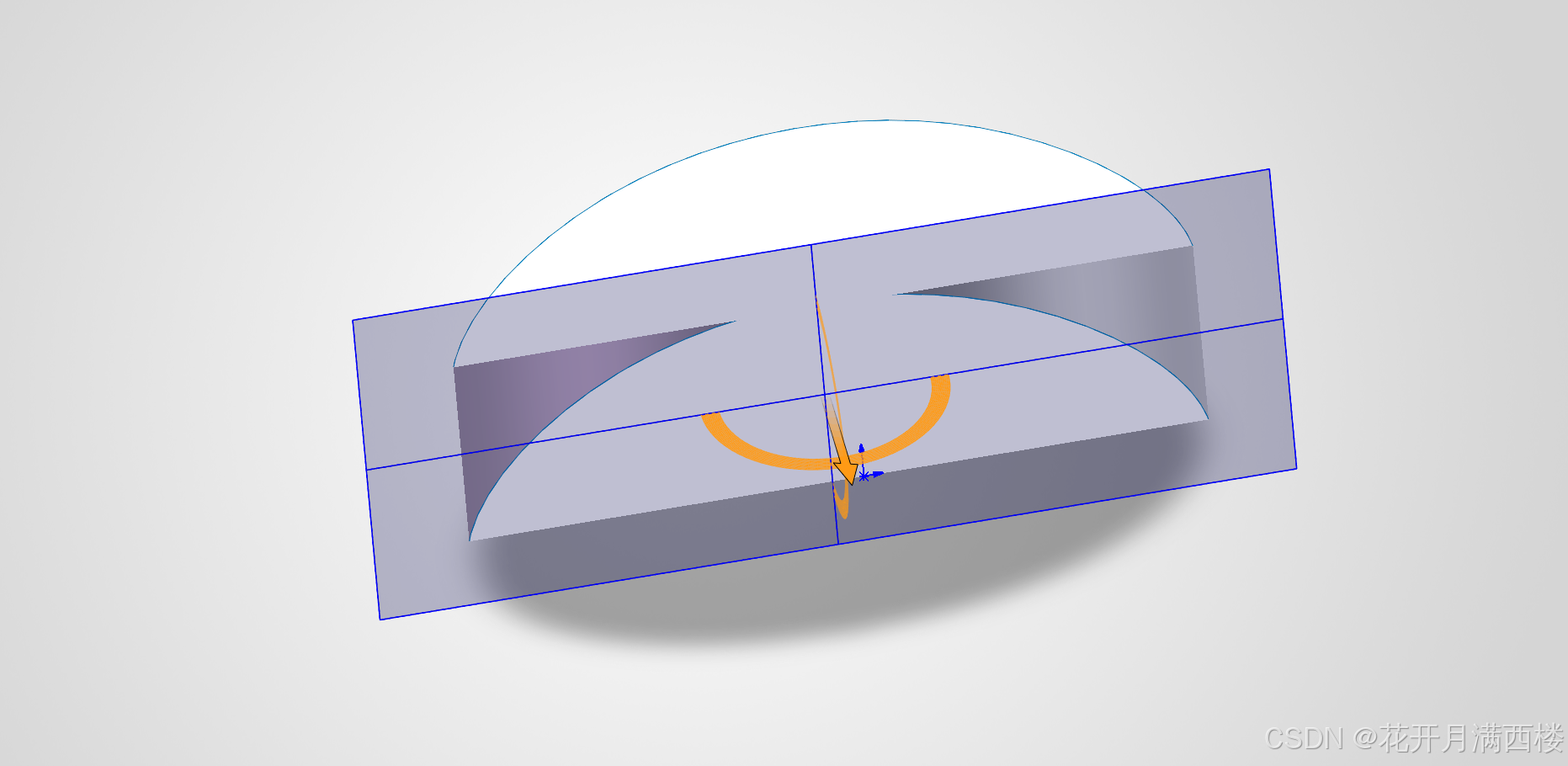

得到刨面图为实心
（2）不勾选创建实体

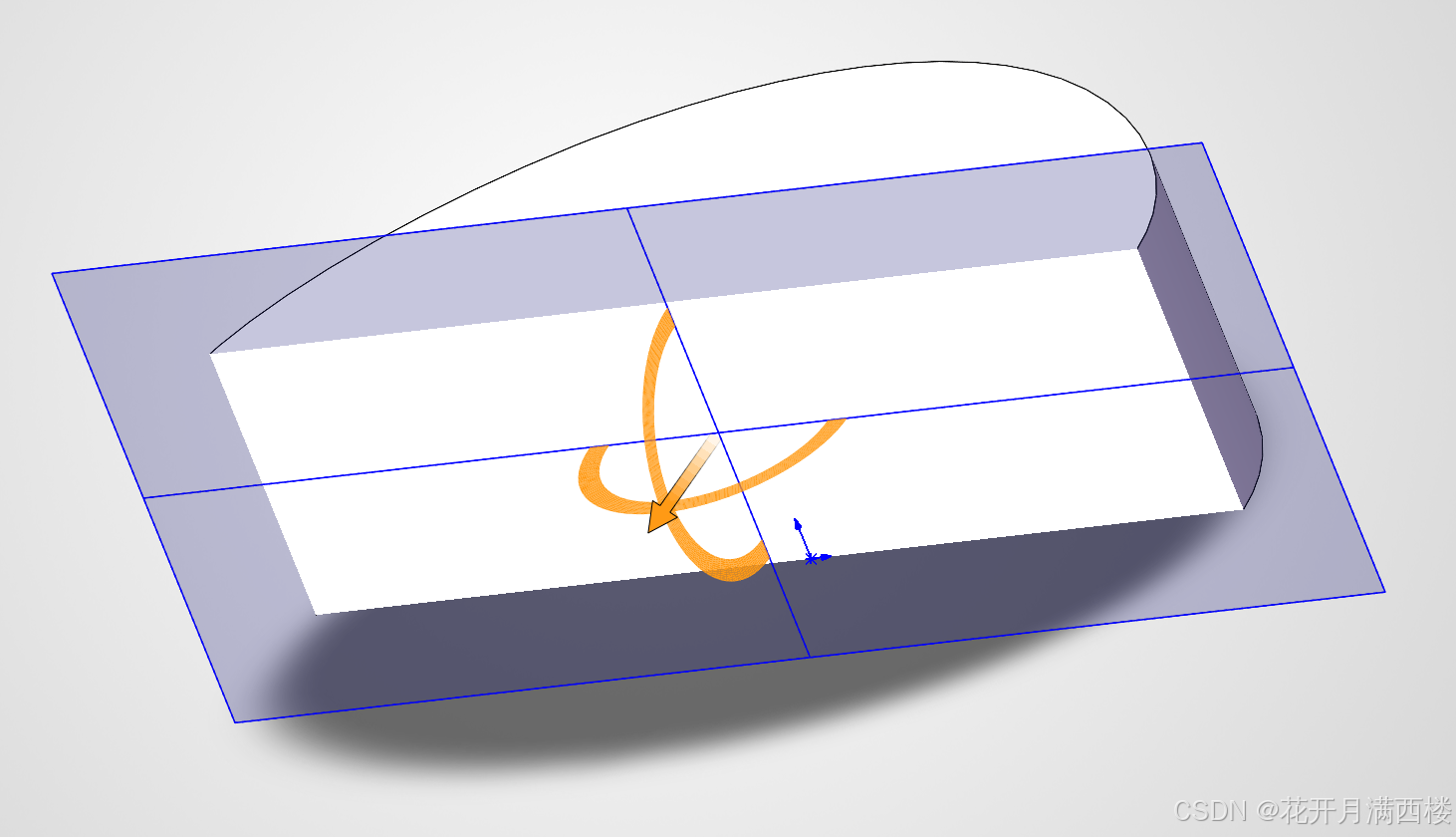

得到刨面图为空心
四、两种曲面的建模工作流
1、开放式曲面工作流
绘制曲线 → 生成各类曲面 → 剪裁修整 → 加厚成实体 适用于：绝大多数外壳、薄壁零件、异形面板
2、封闭式曲面工作流
生成基础曲面 → 填充补洞 → 修剪优化 → 整体缝合 → 直接实体化 适用于：完整封闭造型、异形整体结构
总结
开放式曲面适合带开口结构，依靠加厚得到实体；
封闭式曲面需补洞缝合消除所有开口后直接实体化
