一、SBD 共享磁盘创建与配置

1.1 创建 SBD 共享 VMDK 磁盘

在 VMware 环境中创建 SBD（Storage-Based Death）共享磁盘，用于 Pacemaker 集群的节点隔离。

bash 复制代码

以管理员身份打开 Windows cmd，进入 VMware 安装目录
cd "C:\Program Files (x86)\VMware\VMware Workstation"
创建 1GB 厚置备磁盘
vmware-vdiskmanager.exe -c -s 1GB -a lsilogic -t 2 "D:\vm\sbd.vmdk"

参数说明：

-c：创建磁盘
-s 1GB：指定磁盘大小为 1GB
-a lsilogic：使用 LSI Logic 控制器
-t 2：创建厚置备磁盘

1.2 为集群虚拟机添加 SBD 磁盘

操作步骤：

所有虚拟机必须关机，不能在开机状态下操作

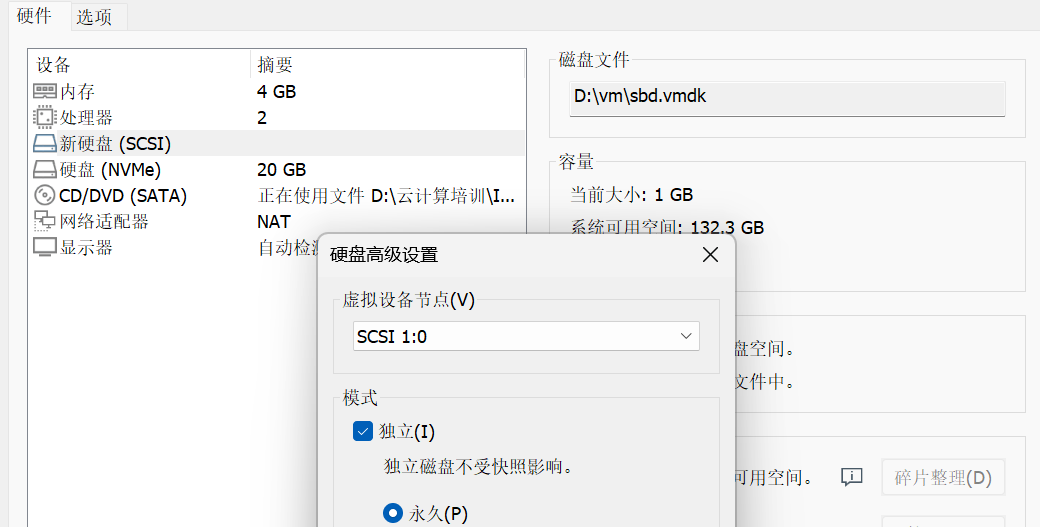

编辑虚拟机设置 → 添加 → 硬盘 → SCSI → 使用现有虚拟磁盘；浏览选中：D:\vm\sbd.vmdk

弹出转换提示：选择【保持现有格式】 ；选中刚添加的硬盘 →【高级】模式勾选：独立‑永久

虚拟设备节点：统一选同一个 SCSI 控制器，例如 SCSI 1:0（两台虚拟机节点设备节点必须完全一致）

设置完成后在 rocky 1.vmx 和 rocky 5.vmx 文件中添加以下配置：
properties 复制代码
disk.locking = "FALSE"
disk.EnableUUID = "TRUE"
scsi1.sharedBus = "virtual"
之后重启虚拟机

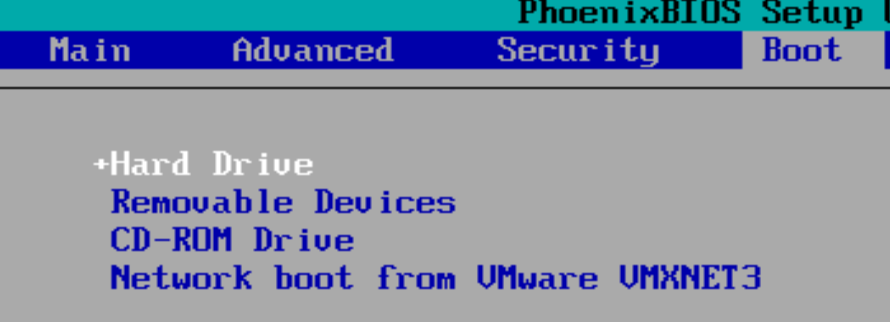

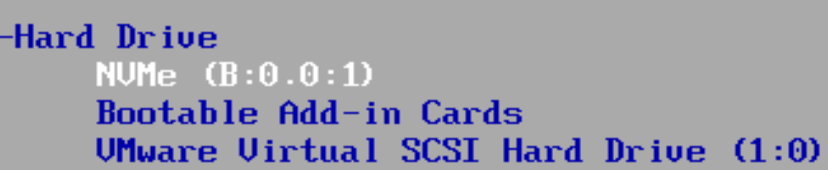

**注意：**重启虚拟机后如果提示引导错误，需要进入 BIOS 将磁盘引导顺序调整到第一位，然后重启即可。

二、系统磁盘识别与 SBD 安装

2.1 查看磁盘设备信息

cs 复制代码

[root@server1 ~]# lsblk
NAME        MAJ:MIN RM  SIZE RO TYPE MOUNTPOINTS
sda           8:0    0    1G  0 disk
sdb           8:16   0   20G  0 disk
└─sdb1        8:17   0   20G  0 part
sr0          11:0    1  2.1G  0 rom
nvme0n1     259:0    0   20G  0 disk
├─nvme0n1p1 259:1    0    1G  0 part /boot
└─nvme0n1p2 259:2    0   19G  0 part
  ├─rl-root 253:0    0   17G  0 lvm  /
  └─rl-swap 253:1    0    2G  0 lvm  [SWAP]
[root@server1 ~]# cd /dev/disk/by-id/
···
lrwxrwxrwx. 1 root root  9 Aug 22 17:21 wwn-0x6000c299fefb68e2e6f49e8ac1a8130b -> ../../sda
lrwxrwxrwx. 1 root root  9 Aug 22 17:21 wwn-0x6001405a185f74eb3274b85b0bafdd0b -> ../../sdb
lrwxrwxrwx. 1 root root 10 Aug 22 17:21 wwn-0x6001405a185f74eb3274b85b0bafdd0b-part1 -> ../../sdb1

关键信息： SBD 磁盘为 sda（1GB），共享存储为 sdb（20GB）。

2.2 安装 SBD 和软看门狗

cs 复制代码

[root@server5 by-id]# dnf install -y sbd fence-agents-all
[root@server5 by-id]# modprobe softdog
[root@server1 by-id]# echo "softdog" > /etc/modules-load.d/softdog.conf
[root@server5 by-id]# lsmod |grep softdog
softdog                16384  0

**说明：**需要在所有集群节点上安装 SBD 和 fence-agents-all 软件包，并加载软看门狗模块。

三、SBD 磁盘初始化与配置

3.1 初始化 SBD 磁盘

cs 复制代码

[root@server1 ~]# sbd -d /dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b create
Initializing device /dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b
Creating version 2.1 header on device 3 (uuid: 04f0ddf4-be65-45d6-8f07-5313de575c58)
Initializing 255 slots on device 3
Device /dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b is initialized.
Did you check sbd service down on all nodes before? If not do so now and restart afterwards.
[root@server1 ~]# sbd -d /dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b dump
==Dumping header on disk /dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b
Header version     : 2.1
UUID               : 04f0ddf4-be65-45d6-8f07-5313de575c58
Number of slots    : 255
Sector size        : 512
Timeout (watchdog) : 5
Timeout (allocate) : 2
Timeout (loop)     : 1
Timeout (msgwait)  : 10
==Header on disk /dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b is dumped

3.2 启用 SBD 隔离

cs 复制代码

[root@server1 ~]# pcs stonith sbd enable device="/dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b" watchdog=/dev/watchdog
Running SBD pre-enabling checks...
server1: SBD pre-enabling checks done
server5: SBD pre-enabling checks done
Distributing SBD config...
server1: SBD config saved
server5: SBD config saved
Enabling sbd...
server1: sbd enabled
server5: sbd enabled
Warning: Cluster restart is required in order to apply these changes.
[root@server1 ~]# cat /etc/sysconfig/sbd
This file has been generated by pcs.
SBD_DELAY_START=no
SBD_DEVICE="/dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b"
SBD_OPTS="-n server1"
SBD_PACEMAKER=yes
SBD_STARTMODE=always
SBD_WATCHDOG_DEV=/dev/watchdog
SBD_WATCHDOG_TIMEOUT=5

3.3 启动集群

cs 复制代码

[root@server1 ~]# pcs cluster start --all
server5: Starting Cluster...
server1: Starting Cluster...

四、故障排查与资源调整

4.1 解决设备 ID 不匹配问题

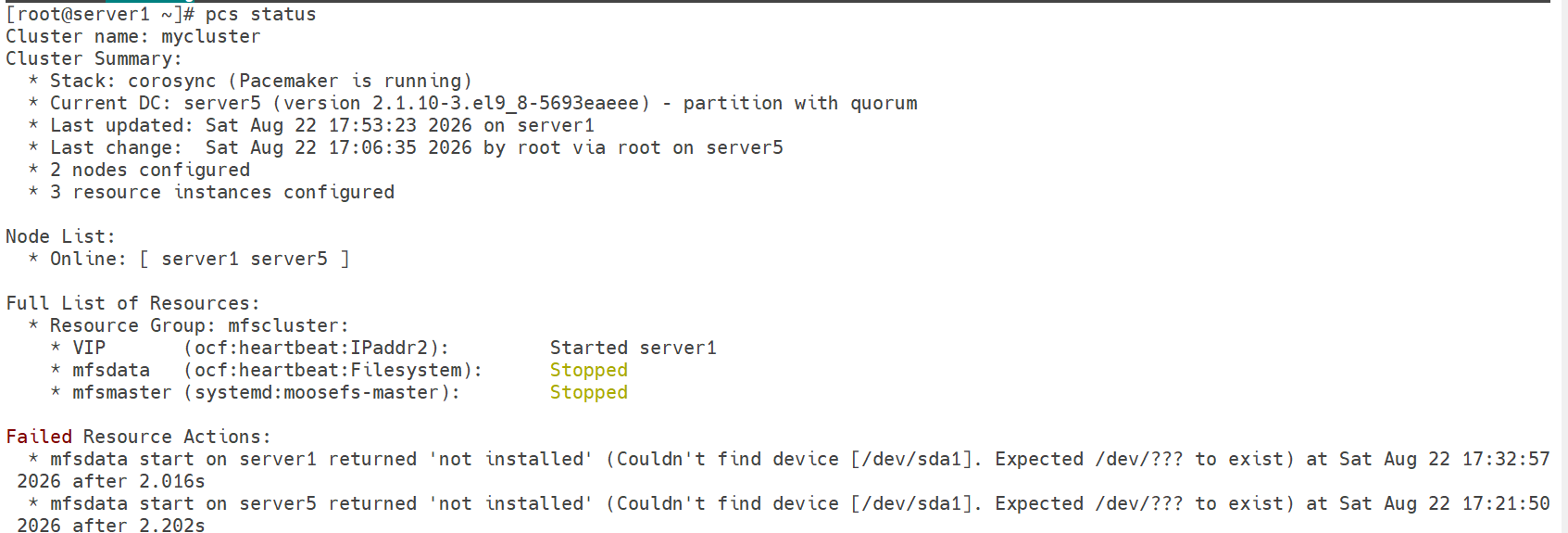

启动集群后出现以下报错，原因是设备 by-id 不匹配，需要更新为当前 sdb1 对应的 by-id（之前的共享存储）：

cs 复制代码

[root@server5 by-id]# pcs resource update mfsdata device="/dev/disk/by-id/scsi-36001405a185f74eb3274b85b0bafdd0b-part1"
[root@server5 by-id]# pcs resource config mfsdata
Resource: mfsdata (class=ocf provider=heartbeat type=Filesystem)
  Attributes: mfsdata-instance_attributes
    device=/dev/disk/by-id/scsi-36001405a185f74eb3274b85b0bafdd0b-part1
    directory=/var/lib/mfs
    fstype=xfs
  Operations:
    monitor: mfsdata-monitor-interval-1min
      interval=1min
    start: mfsdata-start-interval-0s
      interval=0s timeout=60s
    stop: mfsdata-stop-interval-0s
      interval=0s timeout=60s
[root@server5 by-id]# pcs resource cleanup mfscluster
[root@server5 by-id]# pcs resource restart mfsdata
mfsdata successfully restarted
[root@server5 by-id]# pcs status
Cluster name: mycluster
Cluster Summary:
Stack: corosync (Pacemaker is running)
Current DC: server5 (version 2.1.10-3.el9_8-5693eaeee) - partition with quorum
Last updated: Sat Aug 22 17:56:56 2026 on server5
Last change:  Sat Aug 22 17:56:47 2026 by root via root on server5
2 nodes configured
3 resource instances configured
Node List:
Online: [ server1 server5 ]
Full List of Resources:
Resource Group: mfscluster:
VIP       (ocf:heartbeat:IPaddr2):         Started server1
mfsdata   (ocf:heartbeat:Filesystem):      Started server1
mfsmaster (systemd:moosefs-master):        Started server1

4.2 创建 SBD STONITH 资源

cs 复制代码

[root@server1 ~]# sbd -d /dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b list
0       server5 clear
1       server1 clear
[root@server1 ~]# pcs stonith create sbd-stonith fence_sbd devices="/dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b" op monitor interval=30s timeout=20s op start timeout=20s op stop timeout=20s
[root@server1 ~]# pcs stonith config
Resource: sbd-stonith (class=stonith type=fence_sbd)
Attributes: sbd-stonith-instance_attributes
devices=/dev/disk/by-id/scsi-36000c299fefb68e2e6f49e8ac1a8130b
Operations:
monitor: sbd-stonith-monitor-interval-30s
interval=30s timeout=20s
start: sbd-stonith-start-interval-0s
interval=0s timeout=20s
stop: sbd-stonith-stop-interval-0s
interval=0s timeout=20s
[root@server1 ~]# pcs property set stonith-enabled=true
[root@server1 ~]# pcs property
Cluster Properties: cib-bootstrap-options
cluster-infrastructure=corosync
cluster-name=mycluster
dc-version=2.1.10-3.el9_8-5693eaeee
have-watchdog=true
last-lrm-refresh=1787388226
no-quorum-policy=ignore
stonith-enabled=true

五、SBD 功能测试与验证

5.1 SBD 隔离机制测试

**测试目的：**验证 SBD 隔离功能是否正常工作

**测试步骤：**杀掉 corosync 进程

原理说明： 环境开启了 SBD (Storage-Based Death) 磁盘隔离 ，SBD 检测到 corosync/Pacemaker 进程消失，判定节点失联故障，按照 SBD 策略直接强制重启本机。

**SBD 设计目的：**防止脑裂。当节点集群进程挂掉时，SBD 会立刻重启节点，防止节点继续读写共享 iSCSI 存储。

cs 复制代码

[root@server1 ~]# pidof corosync
876
[root@server1 ~]# kill -9 876
[root@server1 ~]#
Broadcast message from systemd-journald@server1 (Sat 2026-08-22 18:14:43 CST):
sbd[4929]:    emerg: do_exit: Rebooting system: reboot

5.2 验证故障转移效果

cs 复制代码

重启后资源被 server5 接管
[root@server5 by-id]# pcs status
Cluster name: mycluster
Cluster Summary:
  * Stack: corosync (Pacemaker is running)
  * Current DC: server5 (version 2.1.10-3.el9_8-5693eaeee) - partition with quorum
  * Last updated: Sat Aug 22 18:14:58 2026 on server5
  * Last change:  Sat Aug 22 18:11:35 2026 by root via root on server1
  * 2 nodes configured
  * 4 resource instances configured
Node List:
Online: [ server5 ]
OFFLINE: [ server1 ]
Full List of Resources:
Resource Group: mfscluster:
VIP       (ocf:heartbeat:IPaddr2):         Started server5
mfsdata   (ocf:heartbeat:Filesystem):      Started server5
mfsmaster (systemd:moosefs-master):        Started server5
sbd-stonith (stonith:fence_sbd):     Started server5

六、总结与注意事项

通过本文的实践，我们成功在 VMware 环境中为 Pacemaker 集群配置了 SBD（Storage-Based Death）共享磁盘隔离机制。

重要注意事项

虚拟机配置一致性 ：所有集群节点的 SBD 磁盘必须使用相同的虚拟设备节点（如 SCSI 1:0），且虚拟机配置文件需添加 disk.locking = "FALSE"、disk.EnableUUID = "TRUE" 和 scsi1.sharedBus = "virtual" 参数。

操作时机：添加共享磁盘时，所有虚拟机必须处于关机状态，避免数据损坏。

设备路径 ：始终使用 /dev/disk/by-id/ 下的持久化设备标识符，而非 /dev/sdX 这类可能变化的设备名。

引导顺序：若重启后出现引导错误，需进入 BIOS 调整磁盘引导顺序，确保系统从正确磁盘启动。

资源匹配 ：如遇设备 ID 不匹配报错，需使用 pcs resource update 更新资源配置中的设备路径。

SBD 机制优势

SBD 作为基于存储的隔离机制，在 Pacemaker 高可用集群中扮演着关键角色：

防止脑裂：当节点失去集群通信时，SBD 能迅速检测并强制重启故障节点，避免多个节点同时访问共享存储。

快速响应：相比网络隔离，SBD 响应更迅速，减少服务中断时间。

配置简单：通过标准命令即可完成配置，与多种存储方案兼容。

在实际生产环境中，建议结合监控告警系统，定期检查 SBD 磁盘状态和看门狗功能，确保隔离机制始终处于就绪状态。通过本文的配置和测试流程，您已掌握了在 VMware 虚拟化环境中部署 SBD 共享磁盘隔离的完整方法。
