前言
最近用 74LS112 下降沿 JK 触发器搭建同步二进制计数器，原本目标是 3 位八进制计数器，但 Multisim 仿真实际现象为0、1、2、3 循环，只能计到 3，无法输出 4~7。本文结合电路图分析故障现象、原理推导、错误定位与修正方案，完整记录排错过程，适合数字电路仿真踩坑复盘。
使用器件
- 74LS112D：下降沿触发 JK 触发器，2 片共 3 个触发器
- 74LS00D：二输入与非门
- 74LS08N：二输入与门
- 1Hz 时钟源、5V 电源、DCD_HEX 数码管、示波器 XSC1
一、预期设计与实际仿真现象
✅预期目标：3 位同步八进制计数器
输出\(Q_2Q_1Q_0\)，状态：000→001→010→011→100→101→110→111→000，计数 0‑7 循环。
❌实际仿真现象
数码管只在 0 →1 →2 →3 →0 循环，最大输出 3（二进制11），无法进入100(4)及以上状态。示波器观察：仅\(Q_0\)、\(Q_1\)正常翻转，最高位\(Q_2\)始终保持 0，不会置 1。
二、同步计数器理论激励方程回顾
3 位同步二进制计数器，所有触发器时钟接同一个 CLK。
- \(Q_0\)（最低位）：每个时钟都翻转，\(J_0=K_0=1\)
- \(Q_1\)：仅当\(Q_0=1\)时翻转，\(J_1=K_1=Q_0\)
- \(Q_2\)：仅当\(Q_1=1\boldsymbol{且}Q_0=1\)才翻转，\(J_2=K_2=Q_1\cdot Q_0\)
关键：\(Q_2\)要翻转，必须输入与门输出\(Q_1\&Q_0=1\)，送给\(J_2、K_2\)。 当计数到
011(3)，下一个时钟下降沿，理论上\(Q_2\)应当翻转为 1，\(Q_1\)、\(Q_0\)清零，跳转到100(4)。现在电路到 3 之后直接回 0，说明**\(Q_2\)的 J、K 控制逻辑没有正确得到\(Q_1Q_0\)的与输出**。

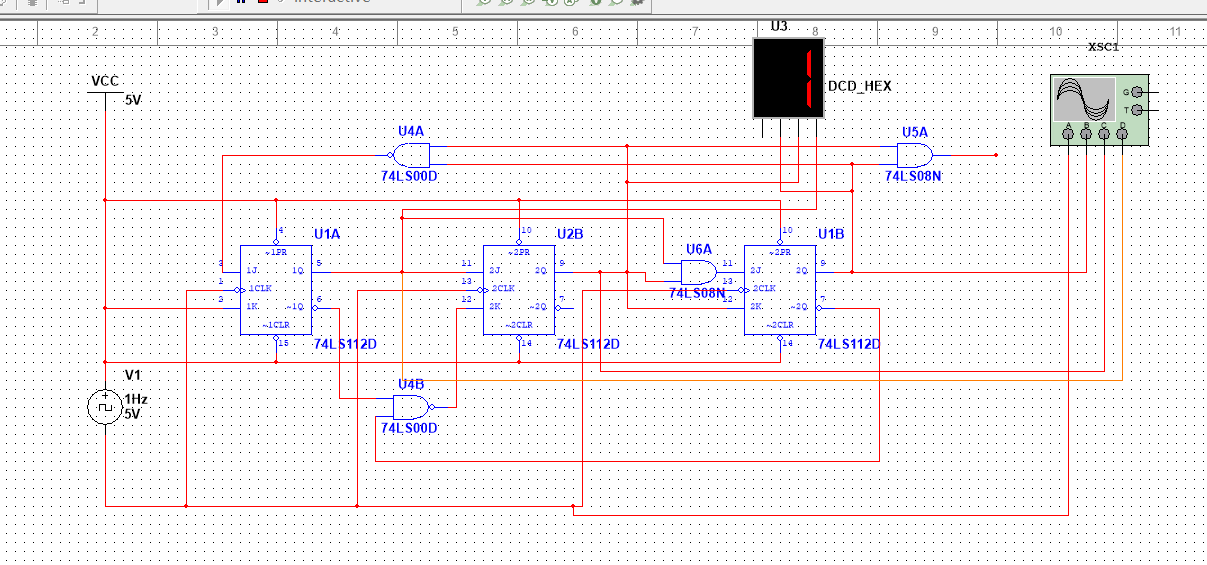

三、电路图错误定位（对照你的 Multisim 截图）
- 最高位触发器 U1B（\(Q_2\)）的 J/K 逻辑接线错误 74LS08 与非门（U6A）输入接线不对，没有真正接入\(Q_1\)和\(Q_0\)，导致送给\(J_2、K_2\)始终为 0。
- \(J_2=K_2=0\)时，JK 触发器功能为保持，\(Q_2\)一直维持初始 0，永远不能变成 1。
- 此时只有\(Q_0、Q_1\)两位正常工作，电路退化成模 4（2 位）同步计数器，所以只跑 0‑1‑2‑3 循环。
- 其他潜在排查点
- 74LS112 异步置位\(\overline{PR}\)、异步清零\(\overline{CLR}\)虽然接 5V，异步功能关闭；
- 时钟 CLK 是全部并联，同步时钟本身没问题；
- 数码管接线只读到低两位有效输出，高位始终 0。
现象解释： 状态到
011时，\(Q_2\)的 J、K 为 0，保持 0；\(Q_1、Q_0\)满足翻转条件，时钟到来后\(Q_1Q_0\)清零，回到000，直接跳过100‑111，表现就是 0‑1‑2‑3 循环。
四、修正方案
- 修改 74LS08 与门 U6A 接线：把 U6A 两个输入，实实在在接到\(Q_1\)、\(Q_0\)的输出引脚。输出接到最高位触发器 U1B 的 J 端和 K 端。 修正后激励：\(J_2=K_2=Q_1 \& Q_0\)。
- 确认三个触发器输出\(Q_2、Q_1、Q_0\)全部接到 DCD_HEX 数码管的 BCD 输入口，不要漏接最高位。
- 重新运行仿真：状态即可完整循环
0‑1‑2‑3‑4‑5‑6‑7‑0。
五、仿真排坑总结
- 只计数到 3，优先怀疑最高位 J/K 控制逻辑输入，与门接线错误、虚接，导致高位无法翻转。
- 74LS112：\(J=K=0\)→保持；\(J=K=1\)→翻转；记住这个核心功能，快速判断故障。
- Multisim 仿真，肉眼看连线很容易看错，看似连上，实际节点没有对接在一起，是非常高频的仿真 bug。
- 排错技巧：可以用逻辑探针直接测与门输出，当\(Q_1=1、Q_0=1\)，看与门输出是否变成高电平，快速定位组合逻辑故障。
六、拓展思考
- 同步计数器的核心就是高位 J、K 由低位状态做与逻辑控制；接线出错直接导致计数器位数降级。
- 对比异步计数器：异步计数器高位时钟来自前一级 Q 输出；同步计数器全部共用时钟，靠 J、K 逻辑控制翻转。
