RasterLite2 栅格数据处理函数全量参考：从 Coverage 创建到像元、金字塔与地图输出

ℹ️ 读者定位

适合你，如果： 你正在用 SQLite / SpatiaLite 做离线 GIS、桌面 GIS、单文件数据交付或栅格预览，想按函数名快速定位 RasterLite2 的处理入口。

开始前需要： 会写基础 SQL，理解 SQLite BLOB、坐标系和栅格的行列像元；如果要执行导入或导出，还需要准备带 RasterLite2 的原生构建和测试影像。

读完可以完成： 从运行库探测开始，找到 Coverage 创建、外部影像导入、像元取样、统计、Tile 预览、金字塔、地图输出和导出函数，并用 Section / Tile 记录判断数据是否真的写入。

暂时不适合： 只想找 PostGIS Raster 函数，或需要某个发行版的安装包、性能基准和已经验证的生产部署脚本；本文不把未经现场运行的结果写成成功证据。

📄 先记住这句话

RL2_Version() 只能证明当前连接看到了 RasterLite2；RL2_CreateRasterCoverage() 只能证明 Coverage 结构创建成功；只有 Section / Tile 有记录并且 Tile 能被取样或预览，才有理由说栅格数据已经进入数据库。

在工作中，我们经常会遇到一个误判：SQLite 文件能打开，raster_coverages 表也存在，于是就认为 RasterLite2 已经可以处理栅格了。实际上，这只说明我们走到了数据库结构层，离"Coverage 可读、Tile 有数据、地图能输出"还差几步。

说白了，RasterLite2 的函数不能只按字母表查，要按栅格生命周期查：先探测，再创建，再导入，再取样或渲染，最后导出。

这篇内容分为以下几个部分：

1. 先把 SQLite、SpatiaLite、RasterLite2 和 Coverage 对象拆开。
2. 用一组 SQL 确认当前构建支持哪些函数和 codec。
3. 按 Pixel、Palette、Statistics、Tile、Coverage、Pyramid 等功能组查全量函数。
4. 走一遍导入、查询、地图输出、导出和 Vector Draping 的处理链路。
5. 用四层证据判断到底是"库可用"，还是"影像真的进库了"。

一、先把 RasterLite2 放回 SQLite 体系

1.1. RasterLite2 解决什么问题

SQLite 负责数据库文件、表、事务和 BLOB；SpatiaLite 负责通用空间元数据、Geometry BLOB、空间 SQL 和空间索引；RasterLite2 则负责把大栅格组织成 Coverage、Section、Tile 和 Pyramid，保存到 SQLite 中，并提供栅格读写与地图输出能力。

SQLite 文件
  ├─ SpatiaLite：空间元数据、Geometry、空间 SQL、空间索引
  ├─ RasterLite2：Coverage / Section / Tile / Pyramid
  ├─ Raster Style：栅格样式和 Styled Layer 关联
  └─ RL2 Map Configuration：地图配置、WMS、样式和输出参数

这里有一个关键边界：SpatiaLite 能加载，并不等于当前构建一定带完整 RasterLite2。 mod_spatialite、librasterlite2、SQLite、GEOS、PROJ、Cairo、XML 和各种 codec 的版本与依赖关系，都可能影响函数是否注册成功。

1.2. Coverage、Section、Tile、Pyramid 怎么分工

可以把一个 Coverage 理解成"同一套栅格规则下的数据容器"：它约束 Sample Type、Pixel Type、波段数、压缩方式、Tile 尺寸、SRID、像元分辨率和 NoData 像元。

对象	作用	常见落点
Coverage	顶层栅格容器和配置	raster_coverages
Section	导入的一幅影像或一个覆盖片段	<coverage>_sections
Tile	被切分后的栅格瓦片	<coverage>_tiles
Tile data	压缩后的像元 BLOB	<coverage>_tile_data
Pyramid	更低分辨率的层级	levels、section_levels 等表

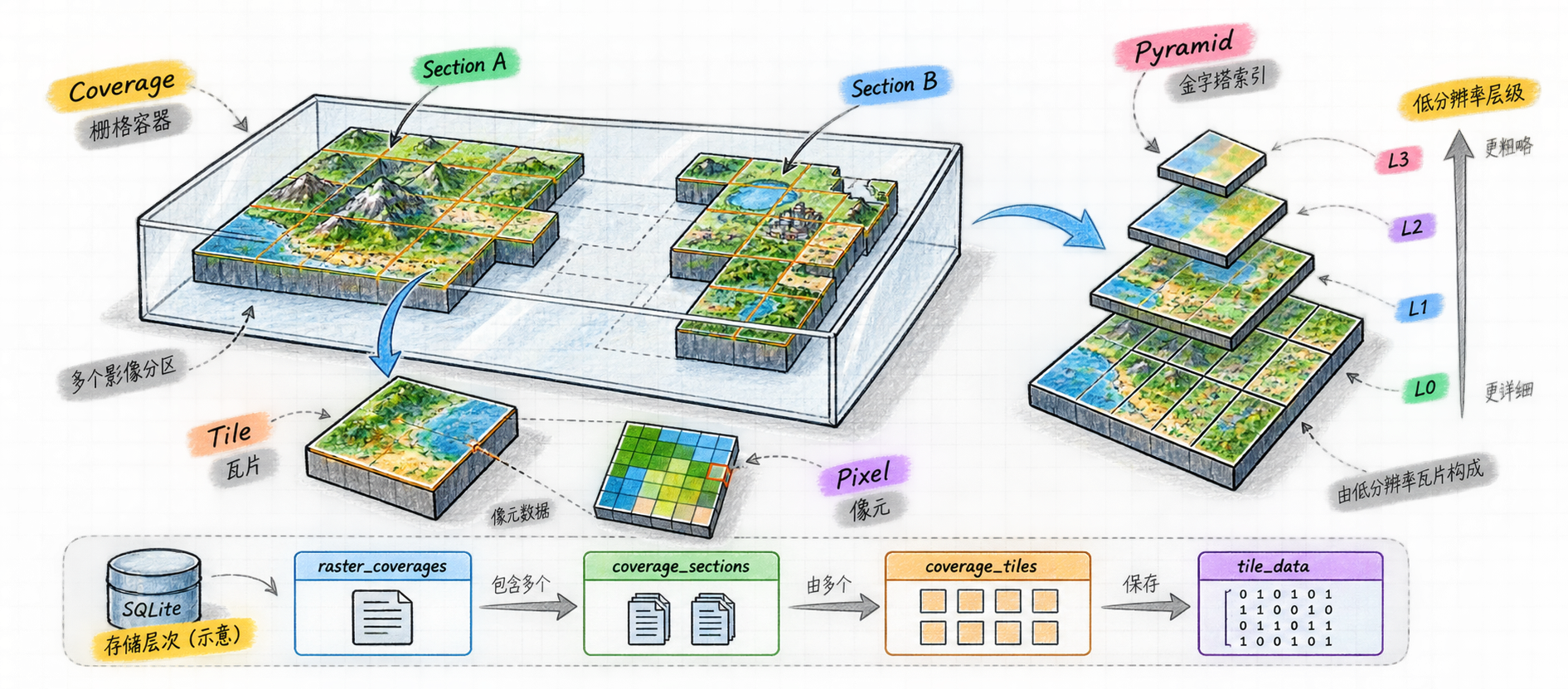

RasterLite2 Coverage、Section、Tile、Pixel 与 Pyramid 的对象关系

所以，CreateRasterCoveragesTable() 只是创建 Coverage 目录表；RL2_CreateRasterCoverage() 才是创建一个具体 Coverage；RL2_LoadRaster() 成功并写出 Section / Tile，才说明外部影像已经进入数据库。

1.3. 函数返回值和真实证据不是一回事

RasterLite2 常见返回约定如下：

• 1：成功或布尔真。
• 0：失败或布尔假。
• -1：参数无效或发生错误；部分对象函数出错时会返回 NULL。
• BLOB 返回值：可能是 Pixel、Palette、Tile、PNG、统计图或原始像元缓冲区。

不要只看返回值，还要看数据库中有没有对应对象。例如 RL2_CreateRasterCoverage() 返回 1，最多说明 Coverage 结构创建成功；它不表示任何 GeoTIFF 已经导入。

二、第一轮探测：先确认函数和依赖真的存在

2.1. 版本、CPU 和依赖库探测

官方参考页把运行环境探测单独列为一组。第一次打开连接时，建议先执行：

SELECT RL2_Version();
SELECT RL2_Target_CPU();
SELECT RL2_Cairo_Version();
SELECT RL2_Curl_Version();
SELECT RL2_Zlib_Version();
SELECT RL2_LZMA_Version();
SELECT RL2_LZ4_Version();
SELECT RL2_ZSTD_Version();
SELECT RL2_PNG_Version();
SELECT RL2_JPEG_Version();
SELECT RL2_TIFF_Version();
SELECT RL2_GeoTIFF_Version();
SELECT RL2_WEBP_Version();
SELECT RL2_OpenJPEG_Version();
SELECT RL2_Leptonica_Version();

完整函数名是：RL2_Version、RL2_Target_CPU、RL2_Cairo_Version、RL2_Curl_Version、RL2_Zlib_Version、RL2_LZMA_Version、RL2_LZ4_Version、RL2_ZSTD_Version、RL2_PNG_Version、RL2_JPEG_Version、RL2_TIFF_Version、RL2_GeoTIFF_Version、RL2_WEBP_Version、RL2_OpenJPEG_Version 和 RL2_Leptonica_Version。

如果 spatialite_version() 成功而 RL2_Version() 报 no such function，优先检查当前原生库是否真的带 RasterLite2，而不是先改 SQL。

2.2. codec 与 Leptonica 探测

RasterLite2 的压缩能力取决于编译时依赖。可以一次性检查：

SELECT
  RL2_has_codec_none()       AS none_codec,
  RL2_has_codec_deflate()   AS deflate_codec,
  RL2_has_codec_deflate_no() AS deflate_no_codec,
  RL2_has_codec_lzma()      AS lzma_codec,
  RL2_has_codec_lzma_no()   AS lzma_no_codec,
  RL2_has_codec_lz4()       AS lz4_codec,
  RL2_has_codec_lz4_no()    AS lz4_no_codec,
  RL2_has_codec_zstd()      AS zstd_codec,
  RL2_has_codec_zstd_no()   AS zstd_no_codec,
  RL2_has_codec_png()       AS png_codec,
  RL2_has_codec_jpeg()      AS jpeg_codec,
  RL2_has_codec_fax4()      AS fax4_codec,
  RL2_has_codec_webp()      AS webp_codec,
  RL2_has_codec_ll_webp()   AS lossless_webp_codec,
  RL2_has_codec_jp2()       AS jp2_codec,
  RL2_has_codec_ll_jp2()    AS lossless_jp2_codec,
  RL2_has_leptonica()       AS leptonica;

全量函数包括：RL2_has_codec_none、RL2_has_codec_deflate、RL2_has_codec_deflate_no、RL2_has_codec_lzma、RL2_has_codec_lzma_no、RL2_has_codec_lz4、RL2_has_codec_lz4_no、RL2_has_codec_zstd、RL2_has_codec_zstd_no、RL2_has_codec_png、RL2_has_codec_jpeg、RL2_has_codec_fax4、RL2_has_codec_webp、RL2_has_codec_ll_webp、RL2_has_codec_jp2、RL2_has_codec_ll_jp2 和 RL2_has_leptonica。

NONE、PNG、JPEG、FAX4 等能力在官方参考页中有固定支持说明；LZMA、LZ4、ZSTD、WebP 和 JPEG2000 更应该以当前连接的返回值为准。不要因为文档里出现了某个 codec，就直接在生产库里选择它。

2.3. 线程、WMS、PDF 和标签选项

这些函数通常不是"处理一块像元"的函数，而是设置后影响后续调用的选项。

并行执行

SELECT RL2_GetMaxThreads();
SELECT RL2_SetMaxThreads(4);

函数为 RL2_GetMaxThreads、RL2_SetMaxThreads。官方说明最大线程数是连接级选项，新连接初始值为 0，是否适合打开要结合实际负载和原生库线程安全边界。

WMS 重试

函数为 RL2_GetMaxWmsRetries、RL2_SetMaxWmsRetries、RL2_GetWmsPause、RL2_SetWmsPause。

SELECT RL2_GetMaxWmsRetries();
SELECT RL2_SetMaxWmsRetries(3);
SELECT RL2_GetWmsPause();
SELECT RL2_SetWmsPause(500);

它们只影响后续 WMS 请求，不会修复 URL、坐标系或远程服务本身的问题。

PDF 页面参数

函数为 RL2_GetPdfMarginUOM、RL2_SetPdfMarginUOM、RL2_GetPdfMarginsHorz、RL2_SetPdfMarginHorz、RL2_GetPdfMarginsVert、RL2_SetPdfMarginVert、RL2_GetPdfPaperFormat、RL2_SetPdfPaperFormat、RL2_GetPdfDPI、RL2_SetPdfDPI、RL2_GetPdfOrientation 和 RL2_SetPdfOrientation。

SELECT RL2_SetPdfPaperFormat('A4');
SELECT RL2_SetPdfOrientation('Landscape');
SELECT RL2_SetPdfDPI(300);
SELECT RL2_SetPdfMarginUOM('mm');
SELECT RL2_SetPdfMarginHorz(10);
SELECT RL2_SetPdfMarginVert(10);

官方允许的纸张包括 A0 到 A5，方向为 Portrait 或 Landscape，单位为 mm 或 in。这类设置是连接级选项，应该在生成 PDF 前显式设置，不要依赖默认值。

标签渲染开关

函数为：

• RL2_IsAntiLabelCollisionEnabled、RL2_EnableAntiLabelCollision、RL2_DisableAntiLabelCollision
• RL2_IsLabelWrapTextEnabled、RL2_EnableLabelWrapText、RL2_DisableLabelWrapText
• RL2_IsLabelAutorotateEnabled、RL2_EnableLabelAutorotate、RL2_DisableLabelAutorotate
• RL2_IsLabelShifPositionEnabled、RL2_EnableLabelShifPosition、RL2_DisableLabelShifPosition

这些选项同样是连接级状态。拼写里的 ShifPosition 是官方函数名，调用时不要自行改成 ShiftPosition。

2.4. 外部文件函数的安全边界

RL2_LoadRaster、字体加载/导出、GeoTIFF / TIFF / JPEG / ASCII Grid 导出等函数会访问文件系统。官方参考页明确提示，部分函数只有在环境变量 SPATIALITE_SECURITY=relaxed 时才可用。

🚨 不要把 relaxed 当成默认生产配置

外部文件 SQL 会把数据库连接变成可以读写本机文件的入口。生产环境应使用绝对路径、目录白名单、最小权限账户，并记录谁在什么时候执行了导入或导出；不要为了跑通示例而对不可信 SQL 开放任意文件路径。

三、像元、Palette、Statistics 和 Tile 函数

3.1. Pixel BLOB：创建、检查、读取和修改

Pixel 是 RasterLite2 用来描述一个像元或 NoData 像元的序列化 BLOB。常用函数如下：

函数	作用
RL2_CreatePixel(sampleType, pixelType, numBands)	创建初始值为 0 的 Pixel BLOB
RL2_CreatePixelNone()	创建 NONE / NoData Pixel
RL2_IsValidPixel(pixel, sampleType, numBands)	检查 Pixel BLOB 是否匹配类型和波段数
RL2_IsPixelNone(pixel)	判断是否为 NoData Pixel
RL2_GetPixelType(pixel)	读取 Pixel Type
RL2_GetPixelSampleType(pixel)	读取 Sample Type
RL2_GetPixelNumBands(pixel)	读取波段数
RL2_GetPixelValue(pixel, bandIndex)	读取指定波段值，索引从 0 开始
RL2_SetPixelValue(pixel, bandIndex, value)	返回写入新值后的 Pixel BLOB
RL2_IsTransparentPixel(pixel) / RL2_IsOpaquePixel(pixel)	检查透明或不透明状态
RL2_SetTransparentPixel(pixel) / RL2_SetOpaquePixel(pixel)	返回修改透明状态后的 BLOB
RL2_PixelEquals(pixel1, pixel2)	比较两个 Pixel 对象是否相同
RL2_GetPixelFromRasterByPoint(...)	按地图坐标从 Coverage 取像元

一个最小的对象检查示意如下：

WITH p AS (
  SELECT RL2_CreatePixel('UINT8', 'RGB', 3) AS pixel
)
SELECT
  RL2_IsValidPixel(pixel, 'UINT8', 3) AS is_valid,
  RL2_GetPixelType(pixel) AS pixel_type,
  RL2_GetPixelSampleType(pixel) AS sample_type,
  RL2_GetPixelNumBands(pixel) AS band_count,
  RL2_GetPixelValue(pixel, 0) AS band_0
FROM p;

注意两点：第一波段索引是 0，不是 1；第二，RL2_SetPixelValue 返回的是新 BLOB，不能假设它会原地修改 SQLite 中已有值。

按点查询时，官方提供两类重载：按 pyramid_level 取样，或按水平 / 垂直分辨率取样。

SELECT RL2_GetPixelFromRasterByPoint(
  NULL,
  'dem',
  MakePoint(120.123, 30.456, 4326),
  0
);

db_prefix 为 NULL 时默认使用 MAIN；输入必须是单个 POINT；如果点的 SRID 和 Coverage 不同，官方说明会自动重投影到 Coverage 的 SRID。返回 NULL 可能是点不在 Coverage、参数不合法、没有对应 Tile 或发生错误，应用层应结合范围和日志进一步判断。

3.2. Palette 与 Font：从颜色表到字体资源

Palette 函数适合处理带颜色索引的栅格：

• RL2_IsValidRasterPalette(palette, sampleType)：检查 Palette BLOB。
• RL2_GetPaletteNumEntries(palette)：读取颜色项数量。
• RL2_GetPaletteColorEntry(palette, entryIndex)：读取 #rrggbb 颜色。
• RL2_SetPaletteColorEntry(palette, entryIndex, hexRgbColor)：返回修改颜色后的 BLOB。
• RL2_PaletteEquals(palette1, palette2)：比较两个 Palette。

Font 函数服务于地图标签或样式资源：

• 外部文件进库：RL2_LoadFontFromFile。
• 数据库导出：RL2_ExportFontToFile。
• 校验和属性读取：RL2_IsValidFont、RL2_CheckFontFacename、RL2_GetFontFamily、RL2_GetFontFacename、RL2_IsFontBold、RL2_IsFontItalic。

Font 导入和导出涉及文件系统并受 SPATIALITE_SECURITY=relaxed 约束。不要把字体 BLOB 有效误写成地图标签已经正确渲染；还需要样式、字体名称、地图配置和输出函数共同验证。

3.3. Raster Statistics：NoData、有效像元和波段统计

统计对象本身也是 BLOB，函数可以分为三组：

方向	函数
校验	RL2_IsValidRasterStatistics
总体信息	RL2_GetRasterStatistics_NoDataPixelsCount、RL2_GetRasterStatistics_ValidPixelsCount、RL2_GetRasterStatistics_SampleType、RL2_GetRasterStatistics_BandsCount
波段统计	RL2_GetBandStatistics_Min、RL2_GetBandStatistics_Max、RL2_GetBandStatistics_Avg、RL2_GetBandStatistics_Var、RL2_GetBandStatistics_StdDev
图形化	RL2_GetBandStatistics_Histogram、RL2_GetBandHistogramFromImage

波段索引同样从 0 开始。RL2_GetBandHistogramFromImage 接受 PNG 或 JPEG BLOB，并要求给出 image/png 或 image/jpeg MIME 类型。

这里一定要注意：统计值是数据质量和渲染拉伸的重要输入，但它们不能代替坐标范围检查。DEM 的最小值、最大值和 NoData 处理正确，不代表地图 CRS 一定正确。

3.4. Tile：校验与 PNG 预览

Tile 相关函数只有 4 个，但它们是"数据库里确实有可读栅格"的重要验证入口：

• RL2_IsValidRasterTile(dbPrefix, coverageName, pyramidLevel, tileOdd, tileEven)：检查 Tile BLOB 是否属于指定 Coverage 和金字塔层级。
• RL2_GetTileImage(dbPrefix, coverageName, tileID)：把 Tile 生成 PNG 预览；DATAGRID 默认按灰度理解，多波段默认看第一波段。
• RL2_GetTripleBandTileImage(...)：从多个波段组合 RGB PNG，可指定背景色和透明开关。
• RL2_GetMonoBandTileImage(...)：从指定波段生成灰度 PNG，可指定背景色和透明开关。

示意 SQL：

SELECT RL2_GetMonoBandTileImage(NULL, 'dem', 1, 0);
SELECT RL2_GetTileImage(NULL, 'dem', 1);

返回的是图像 BLOB，不是文件路径。Java、C# 或 Python 应用要把 BLOB 写成 PNG，再在地图组件里显示；SQL 返回非空只证明预览函数拿到了可解码 Tile，不等于完整 Coverage 渲染完成。

四、Coverage 生命周期：创建、导入、查询和金字塔

4.1. 创建 Coverage 不是导入影像

RasterLite2 相关的基础表通常由 SpatiaLite 初始化过程或以下函数准备：

SELECT CreateRasterCoveragesTable();
SELECT ReCreateRasterCoveragesTriggers();

CreateMissingRasterlite2Columns() 用于旧数据库升级时补齐 RasterLite2 元数据列。它不是每次新建数据库都必须执行的"导入函数"。

创建具体 Coverage 的核心函数是 RL2_CreateRasterCoverage。官方参考页给出了从 10 参数到带 NoData、策略等可选参数的多个重载，核心参数包括：

-- 示意 SQL：参数必须按实际影像与目标版本调整。
SELECT RL2_CreateRasterCoverage(
  'dem',       -- coverageName
  'FLOAT',     -- sampleType
  'DATAGRID',  -- pixelType
  1,           -- numBands
  'DEFLATE',   -- compressionType
  80,          -- quality
  256, 256,    -- tileWidth, tileHeight
  4326,        -- SRID
  0.0001,      -- horizontal pixel resolution
  0.0001      -- vertical pixel resolution
);

sampleType 描述单个样本的数据类型，pixelType 描述像元的解释方式，numBands 是波段数，压缩和 Tile 尺寸会影响存储与处理方式，SRID 和分辨率决定空间定位。NoData Pixel 如果需要声明，应按官方重载使用 RL2_CreatePixelNone() 或实际 Sample Type 对应的 Pixel BLOB。

创建后建议检查：

SELECT name
FROM sqlite_master
WHERE type IN ('table', 'view')
  AND (name = 'raster_coverages' OR name LIKE 'dem_%');

SELECT * FROM raster_coverages WHERE coverage_name = 'dem';

看到 raster_coverages 和 dem_* 表，只能证明结构创建成功；还没有证明 Section / Tile 已经有记录。

4.2. RL2_LoadRaster 与原始像元导入

外部文件导入函数是 RL2_LoadRaster。官方列出的重载支持：

RL2_LoadRaster(coverageName, sourcePath)
RL2_LoadRaster(coverageName, sourcePath, withWorldFile)
RL2_LoadRaster(coverageName, sourcePath, withWorldFile, forceSRID)
RL2_LoadRaster(coverageName, sourcePath, withWorldFile, forceSRID, pyramidize)
RL2_LoadRaster(coverageName, sourcePath, withWorldFile, forceSRID, pyramidize, transaction)

它尝试在已有 Coverage 中创建并填充新的 Section，支持 JPEG、TIFF、GeoTIFF 和 ASCII Grid。withWorldFile 表示是否读取配套 World File；JPEG、普通 TIFF 和 ASCII Grid 通常需要显式 forceSRID；pyramidize 控制是否立即构建直接支持该 Section 的金字塔；最后的 transaction 控制是否由函数内部处理事务。

-- 示意 SQL；外部路径、SRID 和选项需要由应用白名单控制。
SELECT RL2_LoadRaster(
  'dem',
  'D:/data/dem.tif',
  0,
  4326,
  1,
  1
);

如果数据已经由应用解码成原始像元 BLOB，可以使用 RL2_ImportSectionRawPixels：

RL2_ImportSectionRawPixels(coverageName, sectionName, width, height, pixelBuf, boundingBox)
RL2_ImportSectionRawPixels(..., pyramidize)
RL2_ImportSectionRawPixels(..., pyramidize, transaction)
RL2_ImportSectionRawPixels(..., pyramidize, transaction, bigEndian)

这条路线不读取外部 GeoTIFF，而是由调用方提供宽、高、像元缓冲区和空间范围；因此更适合 Java、C# 或自定义传感器管线，但像元排列、字节序、Sample Type、波段数和 NoData 必须与 Coverage 完全匹配。

另外两个导入入口是：

• RL2_LoadRastersFromDir：按目录批量导入栅格文件。
• RL2_LoadRasterFromWMS：按 WMS URL、图层、样式、Bounding Box 和像元分辨率请求并导入。

它们都需要把远程服务、路径、坐标系、重试、超时和事务当成独立配置处理。

4.3. 点取样、默认波段和 Coverage 元数据

Coverage / Section 管理组的完整函数如下：

函数	作用
RL2_CreateRasterCoverage	创建具体 Coverage
RL2_CopyRasterCoverage	复制 Coverage
RL2_DropCoverage	删除 Coverage 及相关结构
RL2_DeleteSection	删除 Section
RL2_SetRasterCoverageInfos	设置 Coverage 信息元数据
RL2_SetRasterCoverageCopyright	设置版权信息
RL2_SetRasterCoverageDefaultBands	设置默认显示波段
RL2_SetRasterCoverageVisibilityRange	设置最小 / 最大比例尺可见范围
RL2_GetRasterCoverageMinScaleDenominator / RL2_GetRasterCoverageMaxScaleDenominator	读取可见比例尺范围
RL2_EnableRasterCoverageAutoNDVI / RL2_IsRasterCoverageAutoNdviEnabled	开启或检查自动 NDVI

这些函数通常需要已有 Coverage，并且很多函数会更新元数据而不是像元。比如设置默认波段不会改变原始数据，只会影响后续地图输出如何选择波段。

RL2_GetPixelFromRasterByPoint 是最适合做抽样验收的入口：先用一个已知范围内的 POINT 查询，再解码返回的 Pixel BLOB，检查类型、波段和值；不要只检查返回 BLOB 非空。

4.4. Pyramidize、PyramidizeMonolithic 与 DePyramidize

金字塔函数只有 3 个：

• RL2_Pyramidize(coverageName)：构建整个 Coverage 的 Section-based Pyramid。
• RL2_Pyramidize(coverageName, sectionID, forceRebuild, transaction)：按 Section 构建，可强制重建并控制事务。
• RL2_PyramidizeMonolithic(coverageName)：建立 Coverage 级的 Monolithic Pyramid。
• RL2_DePyramidize(coverageName)：删除已有 Pyramid 层级。

这里要分清两类策略：Section-based Pyramid 可以分别服务不同 Section；Monolithic Pyramid 面向整个 Coverage。forceRebuild 会销毁现有层级后重建，生产环境不要在没有备份和时间评估的情况下直接打开。

金字塔验收应该看三类证据：层级表是否出现、低分辨率查询是否命中对应层级、地图输出在缩放时是否真的使用了正确分辨率。只看到函数返回 1，还不能说明低层级图像质量正确。

五、地图输出、导出和矢量 Draping

5.1. Raster / Vector / WMS / Map Configuration 输出

地图输出函数把栅格数据、样式和空间范围组合成图像 BLOB：

函数	处理对象
RL2_GetMapImageFromRaster	Raster Coverage，支持样式名、MIME、背景色和透明度等重载
RL2_GetStyledMapImageFromRaster	直接按样式生成 Raster 地图
RL2_GetMapImageFromVector	Vector 图层叠加输出
RL2_GetStyledMapImageFromVector	带样式的 Vector 输出
RL2_GetMapImageFromWMS	请求远程 WMS 输出
RL2_GetImageFromMapConfiguration	按 RL2 Map Configuration 输出

Raster 地图最小形态可以理解为：数据库前缀、Coverage 名称、Bounding Box、输出宽高；可选样式名、MIME、背景色、透明开关和更多渲染选项。

RL2_GetMapImageFromRaster(
  dbPrefix, coverageName, boundingBox, width, height,
  styleName, mimeType, bgColor, transparent, ...
)

地图配置相关函数不在 RasterLite2 的单独 SQL reference list 中完整展开时，也要注意它和 Raster Style 的区别：注册样式只是保存样式定义；注册 Map Configuration 只是保存 XML BLOB；只有 RL2_GetImageFromMapConfiguration 返回有效图像，才说明至少跑通了一次地图输出。

5.2. Coverage 级导出与 Section 级导出

导出函数数量较多，最好的记法是先看"覆盖范围"，再看"输出格式"。

Coverage 级导出

函数包括：

RL2_ExportRawPixels
RL2_WriteGeoTiff
RL2_WriteTiff
RL2_WriteTiffTFW
RL2_WriteJpeg
RL2_WriteJpegJGW
RL2_WriteAsciiGrid
RL2_WriteMonoBandGeoTiff
RL2_WriteMonoBandTiff
RL2_WriteMonoBandTiffTFW
RL2_WriteTripleBandGeoTiff
RL2_WriteTripleBandTiff
RL2_WriteTripleBandTiffTFW
RL2_WriteNdviAsciiGrid
RL2_WriteNdwiAsciiGrid

这些函数通常要求给出输出文件、宽高、Bounding Box 和像元分辨率；GeoTIFF / TIFF 还可以指定 World File、压缩方式和 Tile 尺寸；Mono Band 需要指定灰度波段；Triple Band 需要指定 R、G、B 波段索引；NDVI / NDWI 则依赖 Coverage 的波段语义。

Section 级导出

对应的 Section 级函数包括：

RL2_ExportSectionRawPixels
RL2_WriteSectionGeoTiff
RL2_WriteSectionTiff
RL2_WriteSectionTiffTFW
RL2_WriteSectionJpeg
RL2_WriteSectionJpegJGW
RL2_WriteSectionAsciiGrid
RL2_WriteSectionMonoBandGeoTiff
RL2_WriteSectionMonoBandTiff
RL2_WriteSectionMonoBandTiffTFW
RL2_WriteSectionTripleBandGeoTiff
RL2_WriteSectionTripleBandTiff
RL2_WriteSectionTripleBandTiffTFW
RL2_WriteSectionNdviAsciiGrid
RL2_WriteSectionNdwiAsciiGrid

Section 级函数多了 sectionID，只考虑选中 Section 的 Tile；Coverage 级函数则从整个 Coverage 组织输出。输出的 Bounding Box、宽高和水平 / 垂直分辨率必须一致，否则函数可能返回失败或生成空间位置错误的文件。

⚠️ World File 不是 CRS 元数据的替代品

JGW、TFW 等 World File 主要提供像元变换参数，不能自动补齐完整的投影定义。导出后还要用 GDAL、GIS 客户端或应用代码检查 CRS、范围、行列方向和像元中心约定。

5.3. NDVI / NDWI 与 Mono / Triple Band 导出

RL2_WriteNdviAsciiGrid、RL2_WriteNdwiAsciiGrid 及其 Section 版本，适合把特定波段组合导出为分析结果。它们不是"任意两个波段都能直接得到有意义的指数"的魔法函数，必须先确认 Coverage 的默认波段和输入影像的光谱含义。

RL2_WriteMonoBandGeoTiff、RL2_WriteMonoBandTiff、RL2_WriteMonoBandTiffTFW 适合灰度或单波段产品；RL2_WriteTripleBandGeoTiff、RL2_WriteTripleBandTiff、RL2_WriteTripleBandTiffTFW 适合把任意指定波段组合成 RGB。波段索引从 0 开始，输出质量还会受到 NoData、范围拉伸、压缩方式和目标分辨率影响。

5.4. Vector Draping：把栅格值附加到几何

RL2_DrapeGeometries 用 DEM / DTM 栅格给已有 2D 几何生成 3D 几何，也可以把值写入 M 坐标。核心参数包括数据库前缀、Raster Coverage、Coverage 列表、空间表、2D 几何列和 3D 几何列；可选 NoData、densify 距离、Z 简化距离和 updateM。

RL2_DrapeGeometries(
  dbPrefix,
  rasterCoverage,
  coverageList,
  spatialTable,
  geom2D,
  geom3D,
  noDataValue,
  densifyDist,
  ZsimplifyDist,
  updateM
)

RL2_GetDrapingLastError() 用于读取 Draping 模块最近的警告或错误信息。Draping 成功后仍要检查几何类型、Z / M 坐标、NoData 处理和顶点加密结果，不能只依赖返回 1。

六、按任务查函数：最小验收链路与踩坑总结

6.1. "库可用"到"Tile 可读"的四层证据

推荐用下面四层证据排查：

层级	最小证据	可以证明	不能证明
SQLite	连接打开、sqlite_version()	文件和 SQLite 可用	RasterLite2 已加载
Runtime	RL2_Version()、codec 探测	当前连接有 RasterLite2 SQL 和依赖信息	某个 Coverage 存在
Coverage	raster_coverages 有记录、RL2_CreateRasterCoverage() 成功	Coverage 结构存在	外部影像已导入
Data	Section / Tile 有记录，Tile BLOB 可校验或预览	栅格像元已经写入并可读取	地图样式和 CRS 一定正确
Map	RL2_GetMapImageFromRaster() 或 GDAL 输出有效图像	至少一次地图输出链路跑通	生产环境所有缩放级别都正确

最小 SQL 检查骨架：

SELECT sqlite_version();
SELECT RL2_Version();
SELECT RL2_has_codec_deflate();
SELECT RL2_has_codec_png();

SELECT name
FROM sqlite_master
WHERE type = 'table'
  AND name IN ('raster_coverages', 'dem_sections', 'dem_tiles', 'dem_tile_data');

SELECT COUNT(*) FROM raster_coverages WHERE coverage_name = 'dem';
SELECT COUNT(*) FROM dem_sections;
SELECT COUNT(*) FROM dem_tiles;
SELECT COUNT(*) FROM dem_tile_data;

6.2. 常见报错怎么定位

现象	优先检查
no such function: RL2_Version	原生扩展是否包含 RasterLite2，位数和依赖是否匹配
RL2_CreateRasterCoverage 返回 0	Sample / Pixel Type、波段数、压缩、SRID、分辨率和 Coverage 名称
RL2_LoadRaster 失败	路径、文件格式、World File、forceSRID、Security 环境变量和读权限
Coverage 有记录但 Section 为 0	只创建了 Coverage，尚未成功导入影像
Tile 为 0	Section 导入失败、范围不覆盖、事务未提交或查询了错误的 Pyramid 层级
Pixel 返回 NULL	点不在 Coverage、SRID 不一致、分辨率 / 层级不匹配或 Tile 无法解码
地图有图但位置错	CRS、Bounding Box、像元分辨率、World File 和轴方向
WMS 不稳定	URL、版本、图层、样式、坐标系、重试次数和暂停时间

6.3. Java / C# / GDAL 如何接入

RasterLite2 函数属于当前 SQLite 连接的原生能力。Java 的 JDBC、C# 的 Microsoft.Data.Sqlite 或 GDAL 驱动，解决的是"怎么打开 SQLite / 调用数据"，并不会自动补齐 RasterLite2。

• Java / JDBC：先确认 native SQLite、扩展加载和 JNA / JNI 路径，再执行 RL2_Version() 和 Coverage SQL。
• C#：确认 x64 / x86 位数一致，设置 native DLL 搜索路径，再决定是调用 RasterLite2 SQL，还是只读 Tile 表并用 librasterlite2 C API 解码。
• GDAL：用 RASTERLITE2:database.sqlite:coverage 打开已有 Coverage，适合验证完整 Coverage 可读和导出链路。

本地资料已经验证过 Java / C# 的 SQLite 和 SpatiaLite 矢量接入，但这些结果不能直接替代 RasterLite2 栅格导入证据。应用接入完成后，仍要按本文的 Coverage → Section → Tile → Map 顺序验收。

6.4. 最后记住：先探测，再创建，再导入，最后渲染

如果只记一条流程，就记下面这条：

连接与 DLL
  → RL2_Version / codec 探测
  → raster_coverages 元数据准备
  → RL2_CreateRasterCoverage
  → RL2_LoadRaster 或 RL2_ImportSectionRawPixels
  → Section / Tile / Pixel 验收
  → Pyramidize
  → Tile 预览或 RL2_GetMapImageFromRaster
  → WriteGeoTiff / WriteAsciiGrid / 应用地图显示

RasterLite2 的价值，不只是"把栅格塞进 SQLite"，而是把栅格存储、像元访问、压缩、金字塔、样式、地图配置和导出放进一条可复制的数据库工作流。它适合离线、单机、嵌入式和单文件交付场景；如果你需要高并发服务端分析、复杂权限和成熟的多用户栅格生态，就应该把 RasterLite2 与 PostGIS Raster、云原生栅格或专用栅格服务做任务级比较。

附录：官方函数全量索引

官方参考页中的函数按功能组整理如下。序号按本文索引连续编号；同名函数的不同参数重载合并为一行。函数是否可用、具体重载数量和依赖支持情况，仍需以目标构建的运行时为准。

Version / Architecture

序号	函数名	中文描述
1	RL2_Version	返回当前使用的 RasterLite2 版本。
2	RL2_Target_CPU	返回当前 RasterLite2 使用的 CPU 架构。
3	RL2_Cairo_Version	返回当前使用的 Cairo 版本。
4	RL2_Curl_Version	返回当前使用的 libcurl 版本。
5	RL2_Zlib_Version	返回 DEFLATE 使用的 zlib 版本。
6	RL2_LZMA_Version	返回 LZMA 使用的 liblzma 版本。
7	RL2_LZ4_Version	返回 LZ4 使用的 liblz4 版本。
8	RL2_ZSTD_Version	返回 ZSTD 使用的 libzstd 版本。
9	RL2_PNG_Version	返回 PNG 使用的 libpng 版本。
10	RL2_JPEG_Version	返回 JPEG 使用的 libjpeg 或 libjpeg-turbo 版本。
11	RL2_TIFF_Version	返回 TIFF 使用的 libtiff 版本。
12	RL2_GeoTIFF_Version	返回 GeoTIFF 使用的 libgeotiff 版本。
13	RL2_WEBP_Version	返回 WebP 使用的 libwebp 版本。
14	RL2_OpenJPEG_Version	返回 JPEG2000 使用的 libopenjp2 版本。
15	RL2_Leptonica_Version	返回当前使用的 Leptonica 版本。

Codecs

序号	函数名	中文描述
16	RL2_has_codec_none	检查 NONE 编解码器是否支持。
17	RL2_has_codec_deflate	检查带 Delta Filter 的 DEFLATE 是否支持。
18	RL2_has_codec_deflate_no	检查不带 Delta Filter 的 DEFLATE 是否支持。
19	RL2_has_codec_lzma	检查带 Delta Filter 的 LZMA 是否支持。
20	RL2_has_codec_lzma_no	检查不带 Delta Filter 的 LZMA 是否支持。
21	RL2_has_codec_lz4	检查带 Delta Filter 的 LZ4 是否支持。
22	RL2_has_codec_lz4_no	检查不带 Delta Filter 的 LZ4 是否支持。
23	RL2_has_codec_zstd	检查带 Delta Filter 的 ZSTD 是否支持。
24	RL2_has_codec_zstd_no	检查不带 Delta Filter 的 ZSTD 是否支持。
25	RL2_has_codec_png	检查 PNG 编解码器是否支持。
26	RL2_has_codec_jpeg	检查 JPEG 编解码器是否支持。
27	RL2_has_codec_fax4	检查 FAX4 编解码器是否支持。
28	RL2_has_codec_webp	检查有损 WebP 是否支持。
29	RL2_has_codec_ll_webp	检查无损 WebP 是否支持。
30	RL2_has_codec_jp2	检查有损 JPEG2000 是否支持。
31	RL2_has_codec_ll_jp2	检查无损 JPEG2000 是否支持。
32	RL2_has_leptonica	检查 Leptonica 支持是否可用。

Connection / WMS / PDF / Label Options

序号	函数名	中文描述
33	RL2_GetMaxThreads	读取当前连接允许的最大并行线程数。
34	RL2_SetMaxThreads	设置当前连接允许的最大并行线程数。
35	RL2_GetMaxWmsRetries	读取 WMS 请求失败后的最大重试次数。
36	RL2_SetMaxWmsRetries	设置 WMS 请求失败后的最大重试次数。
37	RL2_GetWmsPause	读取 WMS 重试之间的暂停时间。
38	RL2_SetWmsPause	设置 WMS 重试之间的暂停时间。
39	RL2_GetPdfMarginUOM	读取 PDF 页边距的度量单位。
40	RL2_SetPdfMarginUOM	设置 PDF 页边距的度量单位。
41	RL2_GetPdfMarginsHorz	读取 PDF 左右水平边距。
42	RL2_SetPdfMarginHorz	设置 PDF 左右水平边距。
43	RL2_GetPdfMarginsVert	读取 PDF 上下垂直边距。
44	RL2_SetPdfMarginVert	设置 PDF 上下垂直边距。
45	RL2_GetPdfPaperFormat	读取 PDF 纸张规格。
46	RL2_SetPdfPaperFormat	设置 PDF 纸张规格。
47	RL2_GetPdfDPI	读取 PDF 输出 DPI。
48	RL2_SetPdfDPI	设置 PDF 输出 DPI。
49	RL2_GetPdfOrientation	读取 PDF 页面方向。
50	RL2_SetPdfOrientation	设置 PDF 页面方向。
51	RL2_IsAntiLabelCollisionEnabled	检查标签防碰撞是否启用。
52	RL2_EnableAntiLabelCollision	启用标签防碰撞。
53	RL2_DisableAntiLabelCollision	禁用标签防碰撞。
54	RL2_IsLabelWrapTextEnabled	检查标签自动换行是否启用。
55	RL2_EnableLabelWrapText	启用标签自动换行。
56	RL2_DisableLabelWrapText	禁用标签自动换行。
57	RL2_IsLabelAutorotateEnabled	检查标签自动旋转是否启用。
58	RL2_EnableLabelAutorotate	启用标签自动旋转。
59	RL2_DisableLabelAutorotate	禁用标签自动旋转。
60	RL2_IsLabelShifPositionEnabled	检查标签自动移位是否启用。
61	RL2_EnableLabelShifPosition	启用标签自动移位。
62	RL2_DisableLabelShifPosition	禁用标签自动移位。

Pixel / Palette / Font / Statistics / Tile

序号	函数名	中文描述
63	RL2_IsValidPixel	检查 Pixel BLOB 是否匹配 Sample Type 和波段数。
64	RL2_IsPixelNone	检查 Pixel 是否为 NONE / NoData。
65	RL2_CreatePixel	创建初始值为 0 的 Pixel BLOB。
66	RL2_CreatePixelNone	创建 NONE / NoData Pixel BLOB。
67	RL2_GetPixelType	读取 Pixel Type。
68	RL2_GetPixelSampleType	读取 Pixel 的 Sample Type。
69	RL2_GetPixelNumBands	读取 Pixel 的波段数。
70	RL2_GetPixelValue	读取指定波段的像元值，波段索引从 0 开始。
71	RL2_SetPixelValue	返回写入指定波段值后的新 Pixel BLOB。
72	RL2_IsTransparentPixel	检查 Pixel 是否透明。
73	RL2_IsOpaquePixel	检查 Pixel 是否不透明。
74	RL2_SetTransparentPixel	返回设置为透明后的 Pixel BLOB。
75	RL2_SetOpaquePixel	返回设置为不透明后的 Pixel BLOB。
76	RL2_PixelEquals	比较两个 Pixel BLOB 是否相同。
77	RL2_GetPixelFromRasterByPoint	按地图点和层级或分辨率从 Coverage 取像元。
78	RL2_IsValidRasterPalette	检查 Palette BLOB 是否有效。
79	RL2_GetPaletteNumEntries	读取 Palette 的颜色项数量。
80	RL2_GetPaletteColorEntry	读取 Palette 指定索引的 HEX-RGB 颜色。
81	RL2_SetPaletteColorEntry	返回修改指定 Palette 颜色后的新 BLOB。
82	RL2_PaletteEquals	比较两个 Palette BLOB 是否相同。
83	RL2_LoadFontFromFile	从外部字体文件向数据库加载字体。
84	RL2_ExportFontToFile	将数据库中的字体导出为外部文件。
85	RL2_IsValidFont	检查 Font BLOB 是否有效。
86	RL2_CheckFontFacename	检查 Font BLOB 是否匹配指定字体名称。
87	RL2_GetFontFamily	读取字体族名称。
88	RL2_GetFontFacename	读取字体完整名称。
89	RL2_IsFontBold	检查字体是否为粗体。
90	RL2_IsFontItalic	检查字体是否为斜体。
91	RL2_IsValidRasterStatistics	检查 Raster Statistics BLOB 是否有效。
92	RL2_GetRasterStatistics_NoDataPixelsCount	读取 NoData 像元数量。
93	RL2_GetRasterStatistics_ValidPixelsCount	读取有效像元数量。
94	RL2_GetRasterStatistics_SampleType	读取统计对象的 Sample Type。
95	RL2_GetRasterStatistics_BandsCount	读取统计对象的波段数量。
96	RL2_GetBandStatistics_Min	读取指定波段最小值。
97	RL2_GetBandStatistics_Max	读取指定波段最大值。
98	RL2_GetBandStatistics_Avg	读取指定波段平均值。
99	RL2_GetBandStatistics_Var	读取指定波段方差。
100	RL2_GetBandStatistics_StdDev	读取指定波段标准差。
101	RL2_GetBandStatistics_Histogram	读取指定波段的直方图 PNG BLOB。
102	RL2_GetBandHistogramFromImage	从 PNG 或 JPEG 图像 BLOB 生成波段直方图。
103	RL2_IsValidRasterTile	检查 Tile BLOB 是否匹配 Coverage 和金字塔层级。
104	RL2_GetTileImage	将 Tile 生成 PNG 预览图像。
105	RL2_GetTripleBandTileImage	从指定三个波段生成 RGB PNG。
106	RL2_GetMonoBandTileImage	从指定波段生成灰度 PNG。

Coverage / Section / Pyramid

序号	函数名	中文描述
107	RL2_CopyRasterCoverage	复制一个 Raster Coverage。
108	RL2_CreateRasterCoverage	创建具体 Raster Coverage 及其栅格结构。
109	RL2_DeleteSection	删除指定 Section。
110	RL2_DropCoverage	删除 Coverage 及相关对象。
111	RL2_EnableRasterCoverageAutoNDVI	启用 Coverage 的自动 NDVI 能力。
112	RL2_GetRasterCoverageMaxScaleDenominator	读取 Coverage 最大比例尺分母。
113	RL2_GetRasterCoverageMinScaleDenominator	读取 Coverage 最小比例尺分母。
114	RL2_IsRasterCoverageAutoNdviEnabled	检查 Coverage 自动 NDVI 是否启用。
115	RL2_SetRasterCoverageCopyright	设置 Coverage 版权信息。
116	RL2_SetRasterCoverageDefaultBands	设置 Coverage 默认显示波段。
117	RL2_SetRasterCoverageInfos	设置 Coverage 的描述性元数据。
118	RL2_SetRasterCoverageVisibilityRange	设置 Coverage 的可见比例尺范围。
119	RL2_DePyramidize	删除 Coverage 已有金字塔层级。
120	RL2_Pyramidize	创建或重建 Section-based Pyramid。
121	RL2_PyramidizeMonolithic	创建 Coverage 级 Monolithic Pyramid。

Map / Import / Export / Draping

序号	函数名	中文描述
122	RL2_GetImageFromMapConfiguration	按 Map Configuration 生成地图图像 BLOB。
123	RL2_GetMapImageFromRaster	按范围和尺寸生成 Raster 地图图像。
124	RL2_GetMapImageFromVector	生成 Vector 图层地图图像。
125	RL2_GetMapImageFromWMS	请求 WMS 并返回地图图像。
126	RL2_GetStyledMapImageFromRaster	按样式生成 Raster 地图图像。
127	RL2_GetStyledMapImageFromVector	按样式生成 Vector 地图图像。
128	RL2_ImportSectionRawPixels	从原始像元 BLOB 缓冲区导入 Section。
129	RL2_LoadRaster	从 JPEG、TIFF、GeoTIFF 或 ASCII Grid 导入 Section。
130	RL2_LoadRasterFromWMS	从 WMS 请求并导入栅格 Section。
131	RL2_LoadRastersFromDir	从目录批量导入栅格文件。
132	RL2_ExportRawPixels	按 Coverage 导出原始像元 BLOB。
133	RL2_WriteAsciiGrid	将 Coverage 导出为 ASCII Grid。
134	RL2_WriteGeoTiff	将 Coverage 导出为 GeoTIFF。
135	RL2_WriteJpeg	将 Coverage 导出为 JPEG。
136	RL2_WriteJpegJGW	将 Coverage 导出为 JPEG 并写入 JGW。
137	RL2_WriteMonoBandGeoTiff	将指定单波段导出为灰度 GeoTIFF。
138	RL2_WriteMonoBandTiff	将指定单波段导出为灰度 TIFF。
139	RL2_WriteMonoBandTiffTFW	将指定单波段导出为 TIFF 并写入 TFW。
140	RL2_WriteNdviAsciiGrid	将 Coverage 的 NDVI 结果导出为 ASCII Grid。
141	RL2_WriteNdwiAsciiGrid	将 Coverage 的 NDWI 结果导出为 ASCII Grid。
142	RL2_WriteTiff	将 Coverage 导出为普通 TIFF。
143	RL2_WriteTiffTFW	将 Coverage 导出为 TIFF 并写入 TFW。
144	RL2_WriteTripleBandGeoTiff	将指定三个波段导出为 RGB GeoTIFF。
145	RL2_WriteTripleBandTiff	将指定三个波段导出为 RGB TIFF。
146	RL2_WriteTripleBandTiffTFW	将指定三个波段导出为 TIFF 并写入 TFW。
147	RL2_ExportSectionRawPixels	按 Section 导出原始像元 BLOB。
148	RL2_WriteSectionAsciiGrid	将指定 Section 导出为 ASCII Grid。
149	RL2_WriteSectionGeoTiff	将指定 Section 导出为 GeoTIFF。
150	RL2_WriteSectionJpeg	将指定 Section 导出为 JPEG。
151	RL2_WriteSectionJpegJGW	将指定 Section 导出为 JPEG 并写入 JGW。
152	RL2_WriteSectionMonoBandGeoTiff	将 Section 的指定单波段导出为灰度 GeoTIFF。
153	RL2_WriteSectionMonoBandTiff	将 Section 的指定单波段导出为灰度 TIFF。
154	RL2_WriteSectionMonoBandTiffTFW	将 Section 的指定单波段导出为 TIFF 并写入 TFW。
155	RL2_WriteSectionNdviAsciiGrid	将 Section 的 NDVI 结果导出为 ASCII Grid。
156	RL2_WriteSectionNdwiAsciiGrid	将 Section 的 NDWI 结果导出为 ASCII Grid。
157	RL2_WriteSectionTiff	将指定 Section 导出为普通 TIFF。
158	RL2_WriteSectionTiffTFW	将指定 Section 导出为 TIFF 并写入 TFW。
159	RL2_WriteSectionTripleBandGeoTiff	将 Section 的三个波段导出为 RGB GeoTIFF。
160	RL2_WriteSectionTripleBandTiff	将 Section 的三个波段导出为 RGB TIFF。
161	RL2_WriteSectionTripleBandTiffTFW	将 Section 的三个波段导出为 TIFF 并写入 TFW。
162	RL2_DrapeGeometries	使用 DEM / DTM 栅格为 2D 几何生成 3D 或 M 坐标。
163	RL2_GetDrapingLastError	读取 Vector Draping 最近一次警告或错误。

参考资料

• RasterLite2 SQL functions reference list
• RasterLite2 basic concepts
• GDAL RasterLite2 driver
• SpatiaLite 5.1.0 SQL functions reference
