一、背景
驾驶舱是MES系统的"仪表盘"，也是工厂管理层最关注的功能模块。之前我分享了产能信息和设备信息模块，今天继续完善转运信息区域。
转运信息模块的核心是AGV小车的运行状态和任务数据展示。现场有5台AGV小车，由AGV调度系统统一管理，通过API接口将AGV状态实时上报给MES系统，MES收到后更新到数据库，驾驶舱再从数据库读取数据展示给用户。

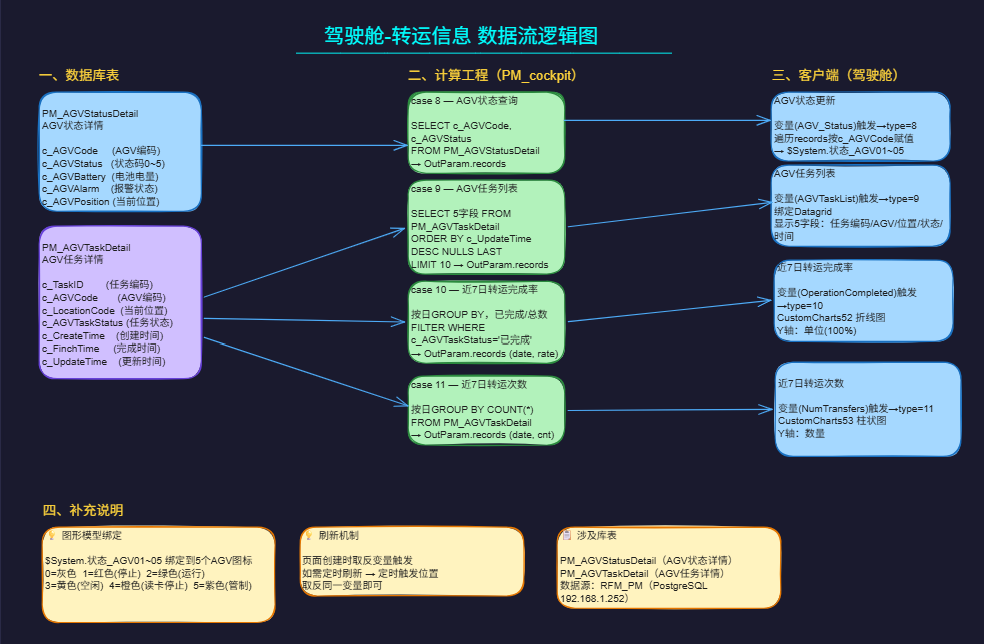

整体数据链路：
AGV调度系统 → API上报 → MES接口 → PM_AGVStatusDetail表 → 计算工程 → 驾驶舱前端
PM_AGVTaskDetail表 → (case 8~11) → 图表/变量本文聚焦计算工程后端脚本（SQL查询）和前端客户端页面变量绑定的具体实现，不带任何概念包装，全是代码和踩坑记录。
二、涉及的表结构
2.1 PM_AGVStatusDetail（AGV状态详情）
这个表由AGV调度系统通过API实时更新写入，5台AGV各有一条记录，字段如下：
javascript
CREATE TABLE "public"."PM_AGVStatusDetail" (
"id" int4 NOT NULL,
"c_AGVCode" int4 NOT NULL, -- AGV设备编码（1~5）
"c_AGVStatus" int4 NOT NULL, -- 状态：0未定义,1停止,2运行,3空闲,4读卡停止,5管制
"c_AGVBattery" int4, -- 电池电量
"c_AGVAlarm" int4, -- 报警状态
"c_AGVPosition" varchar(50), -- 当前位置
"c_FinchTime" timestamp -- 更新时间
);
ALTER TABLE "PM_AGVStatusDetail" ADD CONSTRAINT "AGV" UNIQUE ("c_AGVCode");2.2 PM_AGVTaskDetail（AGV任务详情）
每一条记录代表一次AGV转运任务，字段如下：
javascript
CREATE TABLE "public"."PM_AGVTaskDetail" (
"ID" int4 NOT NULL,
"c_TaskID" varchar(100), -- 调度AGV任务编码
"c_AGVCode" int4, -- AGV设备编码
"c_LocationCode" varchar(50), -- 当前位置
"c_AGVTaskStatus" varchar(20), -- 任务状态：创建/执行中/已完成
"c_CreateTime" timestamp, -- 任务创建时间
"c_FinchTime" timestamp, -- 完成时间
"c_UpdateTime" timestamp -- 更新时间
);三、功能实现的四个步骤
3.1 AGV状态更新（case 8）
需求：从PM_AGVStatusDetail表读取5台AGV的状态码，赋值给5个工程变量 System.状态_AGV01 \~ System.状态_AGV05，图形模型根据变量值显示不同颜色的AGV图标。
后端计算工程脚本（PM_cockpit请求式计算）：
javascript
case 8://驾驶舱-转运信息-AGV状态
var sql = `SELECT "c_AGVCode", "c_AGVStatus"
FROM "PM_AGVStatusDetail"
ORDER BY "c_AGVCode"`;
var res=[];
var ret = await SQLQuery('RFM_PM', sql, res);
OutParam.records=res;
OutParam.errorCode=ret;
break;前端客户端（驾驶舱页面，变量触发事件）：
javascript
var M = { 'type': 8 };
requestCalculationPost($System.RFM_PM, 'PM_cockpit', M, function (res) {
if (res.Code === 0 && res.errorCode === 0) {
var resdata = res.records;
for (var i = 0; i < resdata.length; i++) {
var code = resdata[i].c_AGVCode;
var status = resdata[i].c_AGVStatus;
if (code === 1) $System.状态_AGV01 = status;
else if (code === 2) $System.状态_AGV02 = status;
else if (code === 3) $System.状态_AGV03 = status;
else if (code === 4) $System.状态_AGV04 = status;
else if (code === 5) $System.状态_AGV05 = status;
}
}
});状态码 → 颜色映射：
| 状态码 | 含义 | 图标颜色 |
|---|---|---|
| 0 | 未定义 | 灰色 |
| 1 | 停止 | 红色 |
| 2 | 运行 | 绿色 |
| 3 | 空闲 | 黄色 |
| 4 | 读卡停止 | 橙色 |
| 5 | 管制 | 紫色 |
3.2 AGV任务列表（case 9）
需求：在Datagrid中展示最近10条AGV任务记录，5个字段：任务编码、AGV编号、当前位置、任务状态、创建时间。
后端：
javascript
case 9://驾驶舱-转运信息-AGV任务列表
var sql = `SELECT "c_TaskID", "c_AGVCode", "c_LocationCode",
"c_AGVTaskStatus", "c_CreateTime"
FROM "PM_AGVTaskDetail"
ORDER BY "c_UpdateTime" DESC NULLS LAST
LIMIT 10`;
var res=[];
var ret = await SQLQuery('RFM_PM', sql, res);
OutParam.records=res;
OutParam.errorCode=ret;
break;关键细节：ORDER BY "c_UpdateTime" DESC NULLS LAST。为什么加 NULLS LAST？因为未完成的任务 c_UpdateTime 为NULL，不处理的话NULL值会排在最前面，导致取到的10条记录全是NULL。加上 NULLS LAST 确保真正有更新时间的记录排前面。
前端绑定Datagrid：
javascript
var M = { 'type': 9 };
requestCalculationPost($System.RFM_PM, 'PM_cockpit', M, function (res) {
if (res.Code === 0 && res.errorCode === 0) {
var resdata = res.records;
if (resdata.length === 0) {
$Function.tip('info', '无AGV任务数据！');
} else {
var datagrid1 = [];
for (var i = 0; i < resdata.length; i++) {
var data2 = {};
data2.number = i + 1;
data2.c_TaskID = resdata[i].c_TaskID;
data2.c_AGVCode = resdata[i].c_AGVCode;
data2.c_LocationCode = resdata[i].c_LocationCode || '';
data2.c_AGVTaskStatus = resdata[i].c_AGVTaskStatus;
data2.c_CreateTime = resdata[i].c_CreateTime;
datagrid1.push(data2);
}
$(DatagridX.id).datagrid({
data: datagrid1
});
}
}
});3.3 近7日转运完成率（case 10）
需求：折线图展示近7天每天AGV转运任务的完成率（已完成任务数 / 总任务数 × 100%）。
后端：
javascript
case 10://驾驶舱-转运信息-近七日转运完成率
var sql = `SELECT
"c_CreateTime"::date AS "date",
ROUND(COUNT(*) FILTER (WHERE "c_AGVTaskStatus" = '已完成')
* 100.0 / NULLIF(COUNT(*), 0), 1) AS "rate"
FROM "PM_AGVTaskDetail"
WHERE "c_CreateTime" >= CURRENT_DATE - 7
GROUP BY "c_CreateTime"::date
ORDER BY "c_CreateTime"::date`;
var res=[];
var ret = await SQLQuery('RFM_PM', sql, res);
OutParam.records=res;
OutParam.errorCode=ret;
break;技术要点：
-
NULLIF(COUNT(*), 0)防止当天没有任务时除零报错
-
FILTER (WHERE ...)是PostgreSQL的聚合过滤语法，比
CASE WHEN更简洁 -
::date是PostgreSQL的类型转换语法，将timestamp转为date以按天分组
前端（ECharts折线图，CustomCharts52）：
javascript
var dates = getLastSevenDays(); // 生成最近7天日期数组
var M = { 'type': 10 };
requestCalculationPost($System.RFM_PM, 'PM_cockpit', M, function (res) {
if (res.Code === 0 && res.errorCode === 0) {
var resdata = res.records;
// 构建日期→完成率映射
var rateMap = {};
for (var i = 0; i < resdata.length; i++) {
var d = resdata[i].date;
var parts = d.split('-');
rateMap[parts[1] + '-' + parts[2]] = Number(resdata[i].rate);
}
// 按7天顺序填充数据，无数据的天填0
var chartData = [];
for (var j = 0; j < dates.length; j++) {
chartData.push(rateMap[dates[j]] || 0);
}
option = {
title: { text: "近七日转运完成率", ... },
xAxis: { data: dates, ... },
yAxis: { name: '单位：(100%)', ... },
series: [{
data: chartData,
type: 'line',
lineStyle: { color: 'DeepSkyBlue', width: 5 },
...
}]
};
CustomCharts52.$Children.echart.setOption(option, true);
}
});3.4 近7日转运次数（case 11）
需求：柱状图展示近7天每天AGV转运任务的总数量。
后端：
javascript
case 11://驾驶舱-转运信息-近七日转运次数
var sql = `SELECT
"c_CreateTime"::date AS "date",
COUNT(*) AS "cnt"
FROM "PM_AGVTaskDetail"
WHERE "c_CreateTime" >= CURRENT_DATE - 7
GROUP BY "c_CreateTime"::date
ORDER BY "c_CreateTime"::date`;
var res=[];
var ret = await SQLQuery('RFM_PM', sql, res);
OutParam.records=res;
OutParam.errorCode=ret;
break;前端的绑定逻辑与完成率类似，只是后端返回的是 cnt（数量）而非 rate（百分比），图表改为柱状图（CustomCharts53），使用渐变色柱状条。
四、遇到的坑和解决
坑1：PostgreSQL 的列名必须加双引号
KingFusion 连接的是 PostgreSQL 数据库，PG 对大小写敏感，KingFusion 建立表时字段名带了双引号（如 "c_AGVCode"），后续查询必须原样加上双引号，否则报错"字段不存在"。
错误写法：
var sql = `SELECT c_AGVCode, c_AGVStatus FROM PM_AGVStatusDetail`;正确写法：
var sql = `SELECT "c_AGVCode", "c_AGVStatus" FROM "PM_AGVStatusDetail"`;坑2：NULL值排序问题
ORDER BY "c_UpdateTime" DESC 时，NULL值在PostgreSQL中默认排在最前面（DESC排序时），导致 LIMIT 10 取到的都是没有更新时间的记录，真正需要的最新记录反而取不到。
解决：加 NULLS LAST，让NULL值排到最后。
坑3：静态数据到动态数据的过渡
之前驾驶舱的图表数据是静态写死的，比如完成率 95, 96, 95, 97, 98, 95, 97，转运次数 50, 45, 42, 36, 38, 31, 50。改动态数据后，需要前端构建 日期→数据 映射，然后按7天固定顺序填充，某天无数据时填0，避免图表数据错位。
坑4：刷新机制设计
AGV状态需要实时更新，但又不希望频繁调用后端。最终采用"页面变量取反触发"的方式：
-
页面创建时，取反变量 → 触发一次查询
-
如需定时刷新，在定时器位置取反同一变量即可
-
这样刷新的频率和触发时机完全可配置，不用修改查询逻辑
五、总结
转运信息模块的开发，核心就两件事：后端写SQL、前端绑定变量。但细节决定成败：
-
数据库设计决定了能做什么功能，PM_AGVStatusDetail 和 PM_AGVTaskDetail 两张表分别支撑了状态展示和任务统计
-
SQL查询要考虑PG的特殊语法和NULL值处理
-
前端架构用页面变量触发取代直接调用，刷新机制更灵活
-
代码管理：每次测试通过后，代码备份到知识库，并在驾驶舱页面创建Excalidraw逻辑流程图，避免时间久了忘记
