前言
前面我们学习了各类空间曲线，可以生成、提取、偏移、拼接轮廓线条，但只能得到曲线，不能改变曲面本身的拓扑。
同样是把草图投射到曲面上，投影曲线只会生成线条，不会切开曲面 。本节课学习分割线，它不光生成边线，还能把一整张完整曲面切分为多个独立面，实现曲面分区 ，是曲面局部编辑、模具分型拔模的关键命令。注意分割线仅做面的划分，不会自动删除几何体，想要挖孔还要配合剪裁曲面或删除面。
一、分割线
1.定义
将草图、曲面、基准面等图元投影到目标面，把完整的一个面切割拆分为多个独立面，同时生成分割边线
2.与投影曲线区别
-

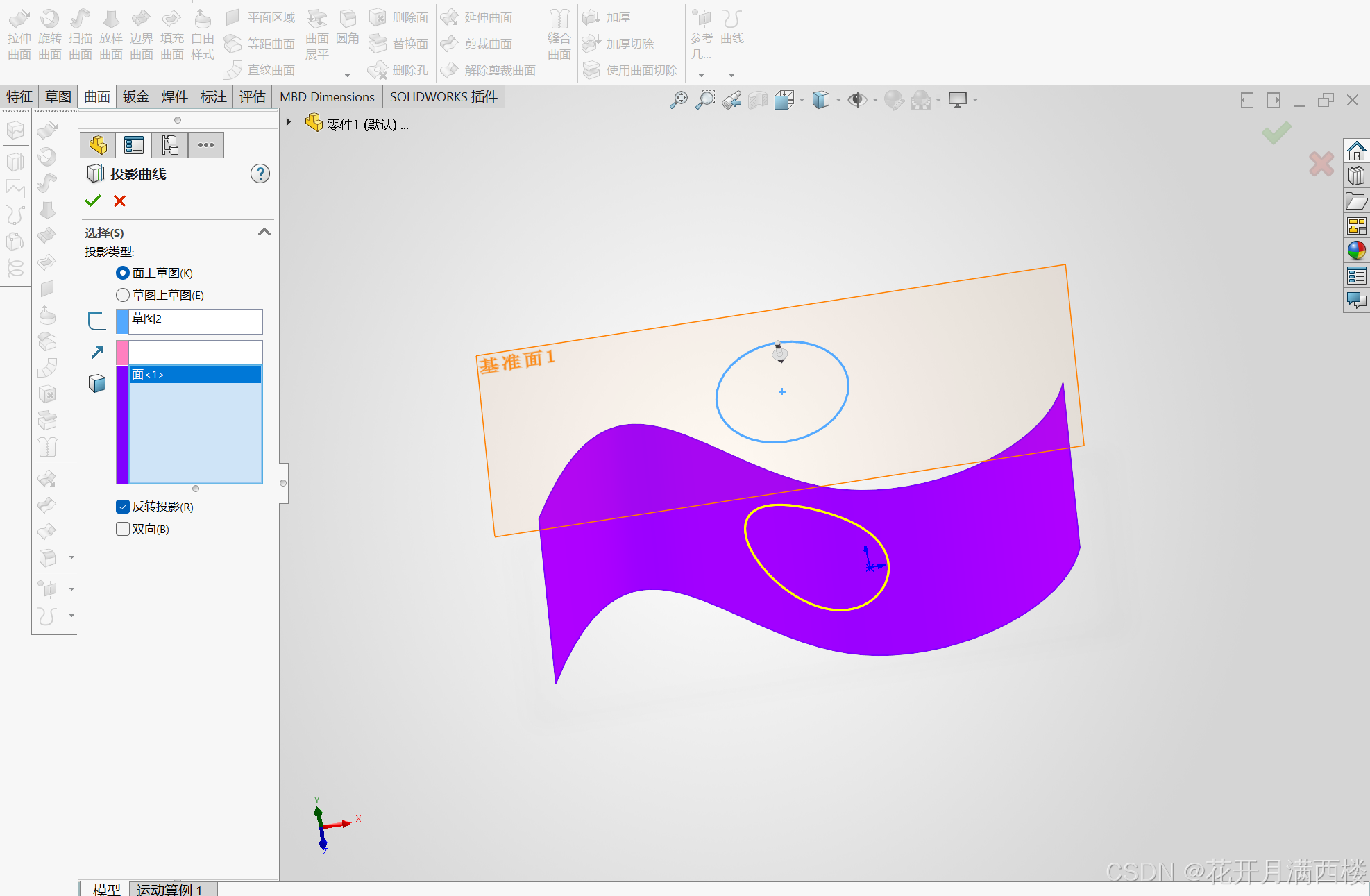

投影曲线：只生成贴在面上的 3D 曲线，原始面不会被切开。
-
分割线：生成边线，同时把面切开，实现曲面分区。
3.分割类型
-
投影：把 2D 草图投影到曲面，分割曲面（最常用）
-
侧影轮廓线（轮廓）：利用模型自身外观轮廓生成分割线，多用于圆柱、回转体拔模分模SolidWorks
-
交叉点：用曲面、基准面与目标面相交，以交线分割面
4.应用场景
-
曲面分区：一张曲面拆成多块，对不同区域单独做颜色、厚度、剪裁、偏移；
-
分型线拔模：分割得到分型边界，做分型线拔模，模具分模必备；
-
曲面局部剪裁：只对曲面某一部分剪裁，不用处理整张曲面；
-
曲面转钣金：把复杂曲面分割成小片，用于转换到钣金展开；
-
曲面刻字贴图：草图文字投影到曲面，用分割线划分文字区域；
-
和投影曲线区分：投影曲线拿线条做路径；分割线切开面做区域。
二、分割线的创建
1.投影分割

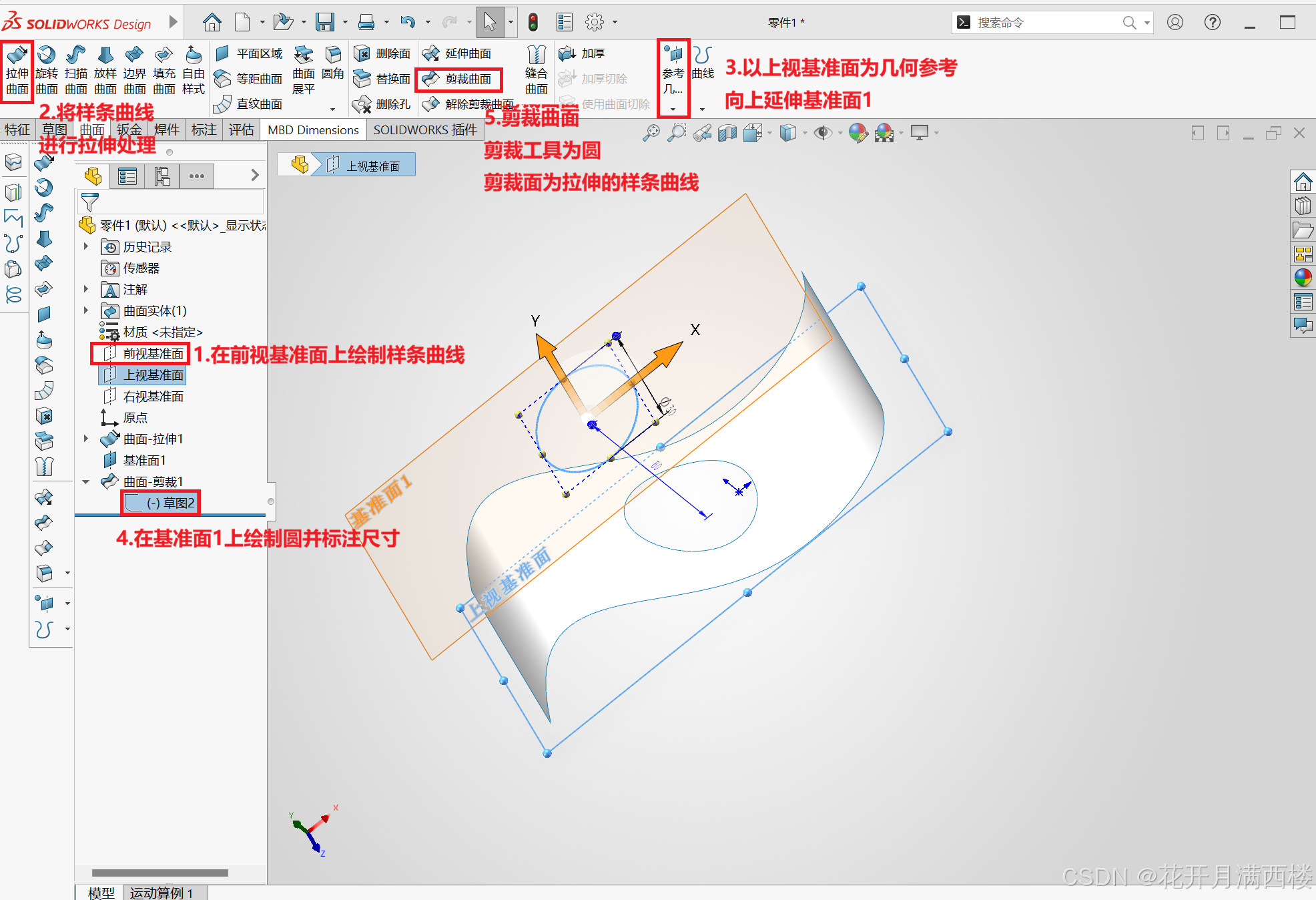

注：与剪裁曲面和投影曲面的区别
剪裁曲面（发生剪裁）
投影曲面（未发生裁剪→没有分为了两个可以单独选择的面）
情况一：封闭草图
(1)封闭草图投影全部在底面区域

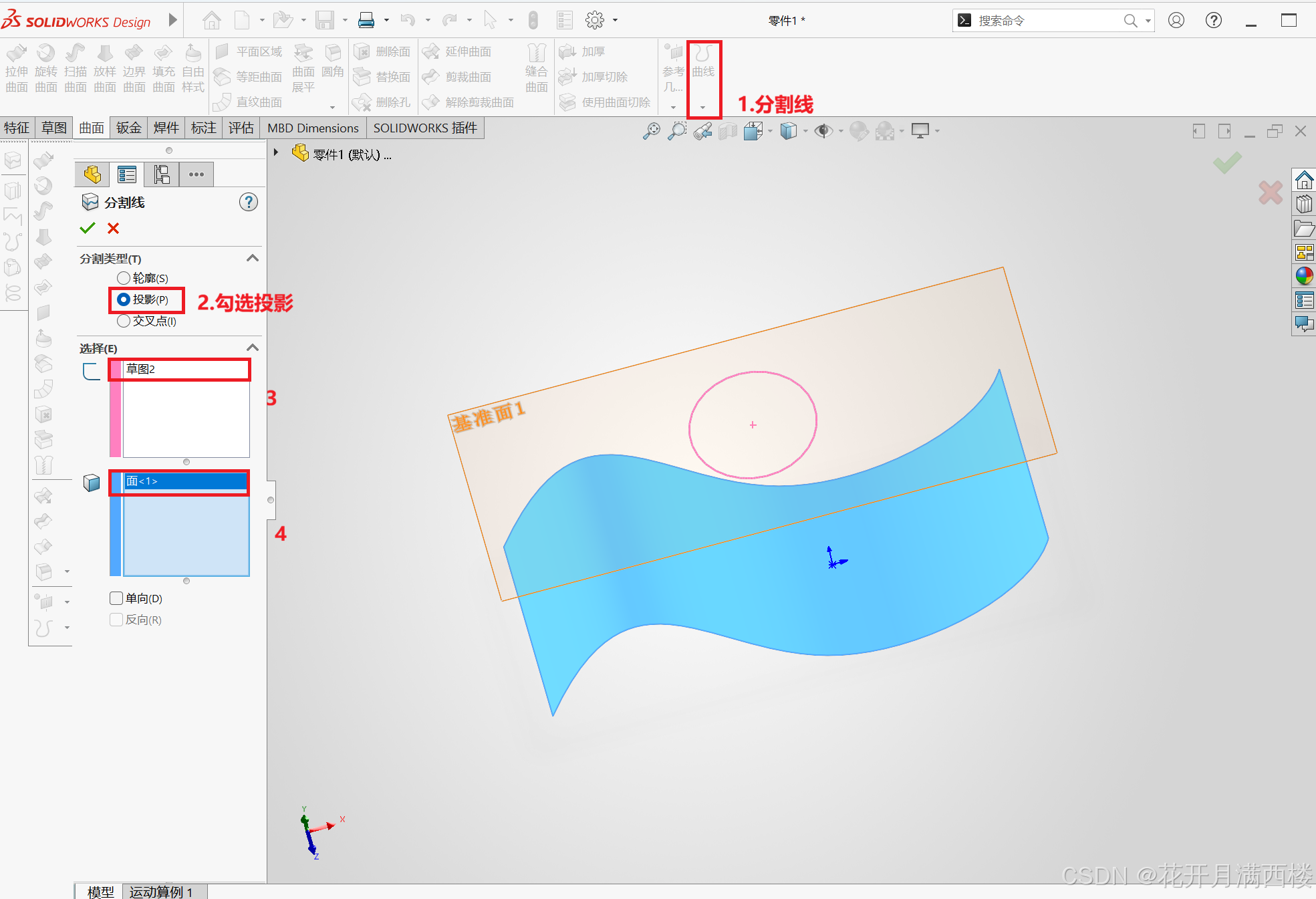

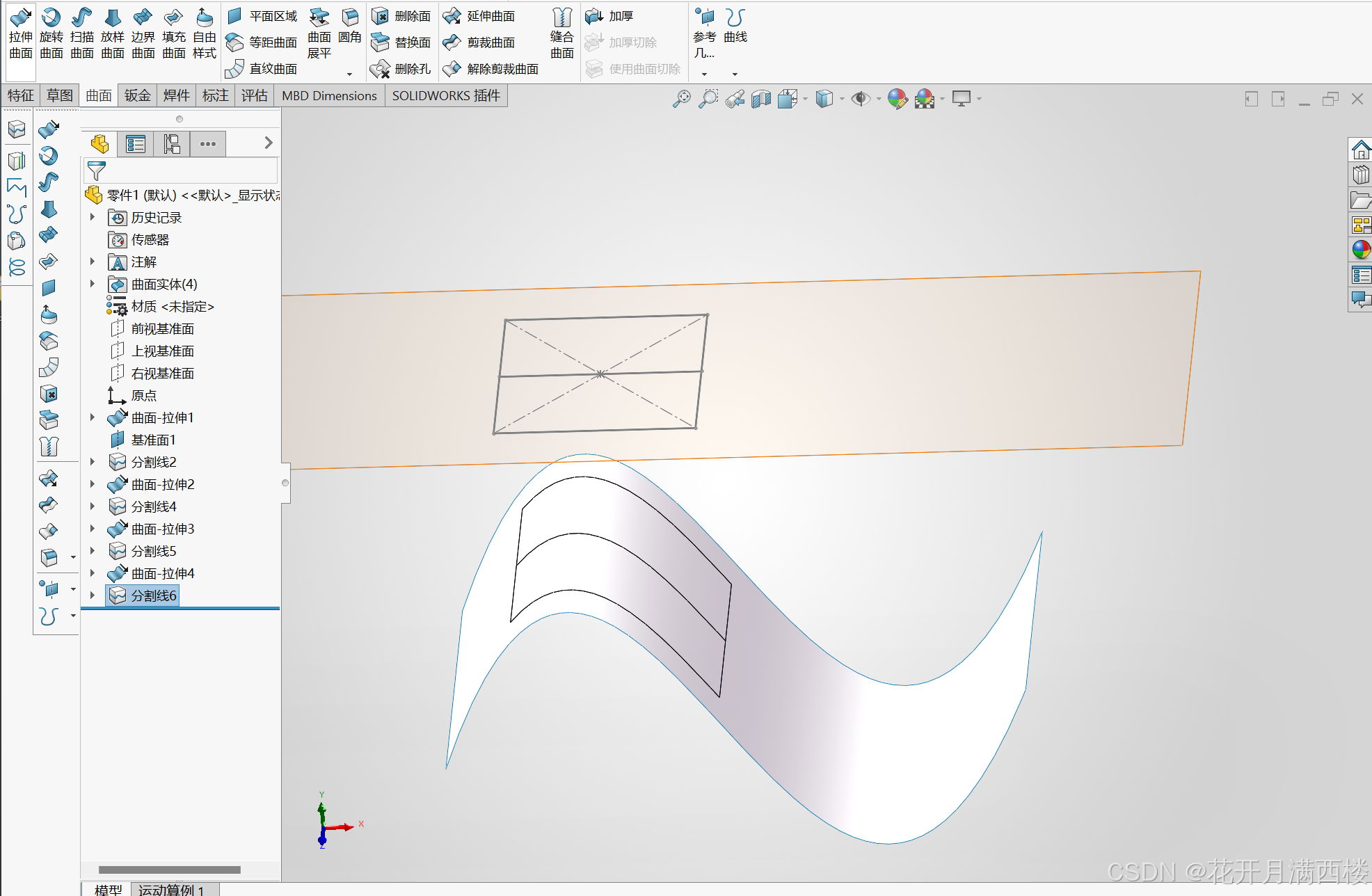

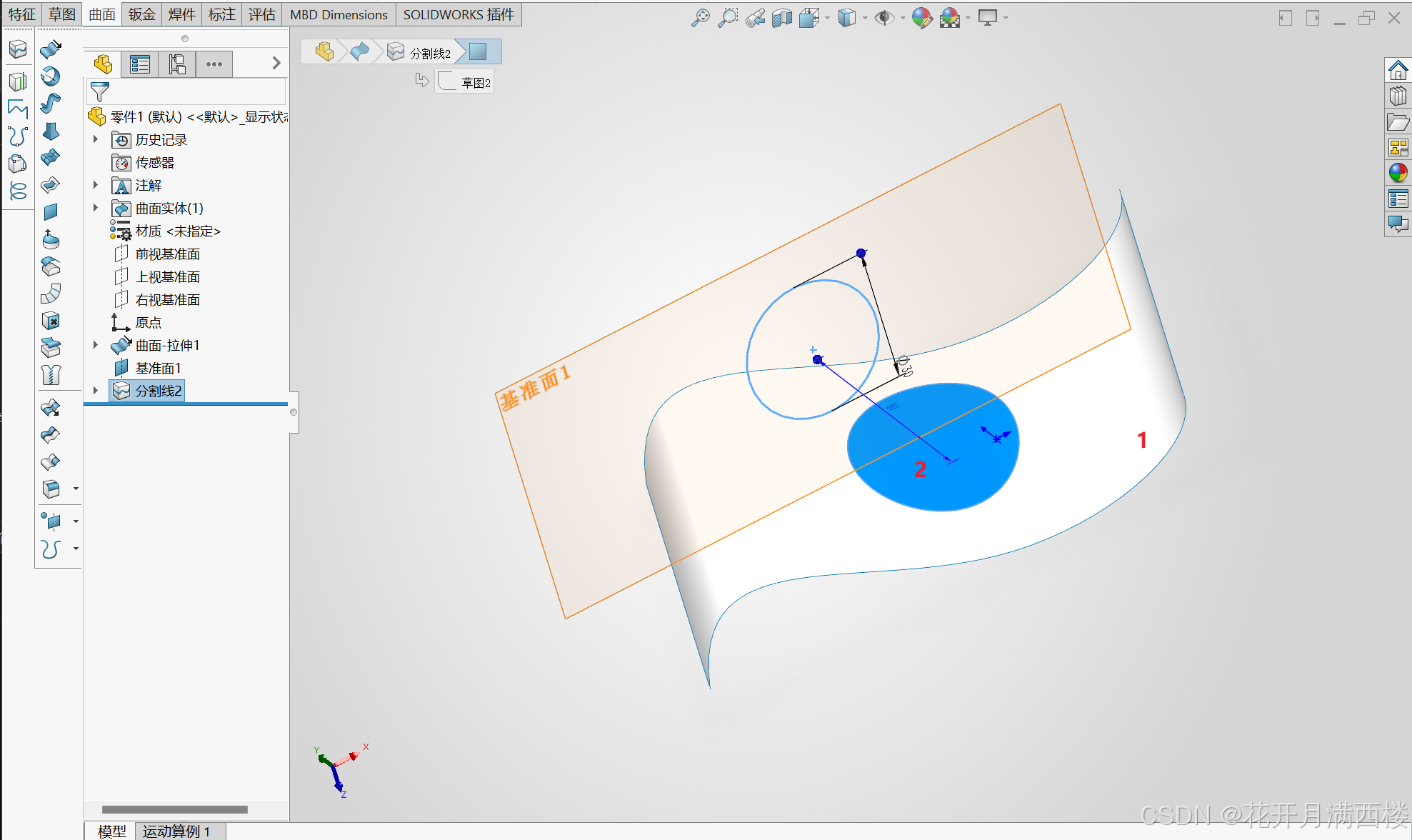

投影分割→分割线（未发生剪裁→分为了两个可以单独选择的面）

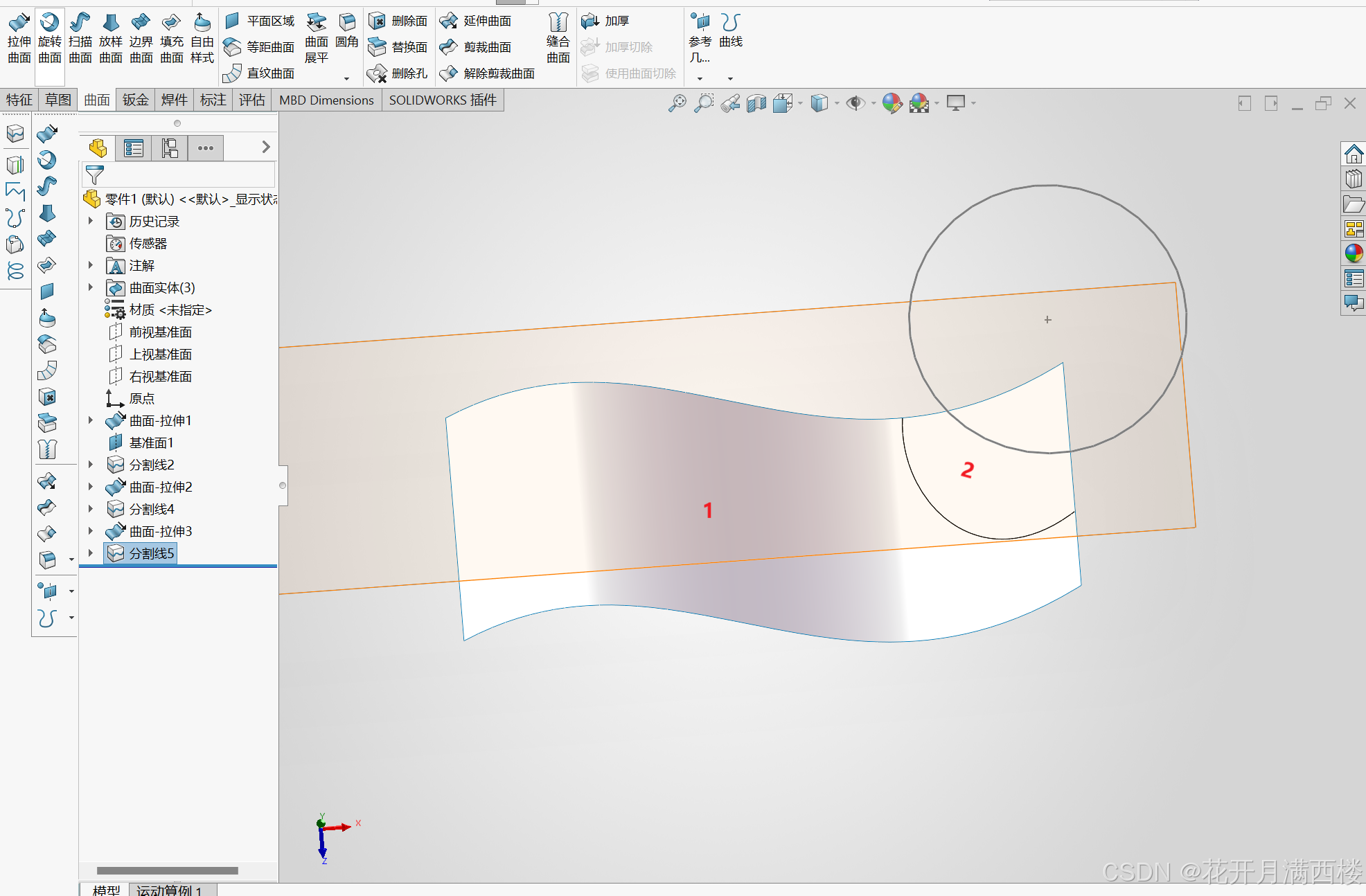

(2)封闭草图投影部分在底面区域
同样可以分成两个面
情况二：开放草图

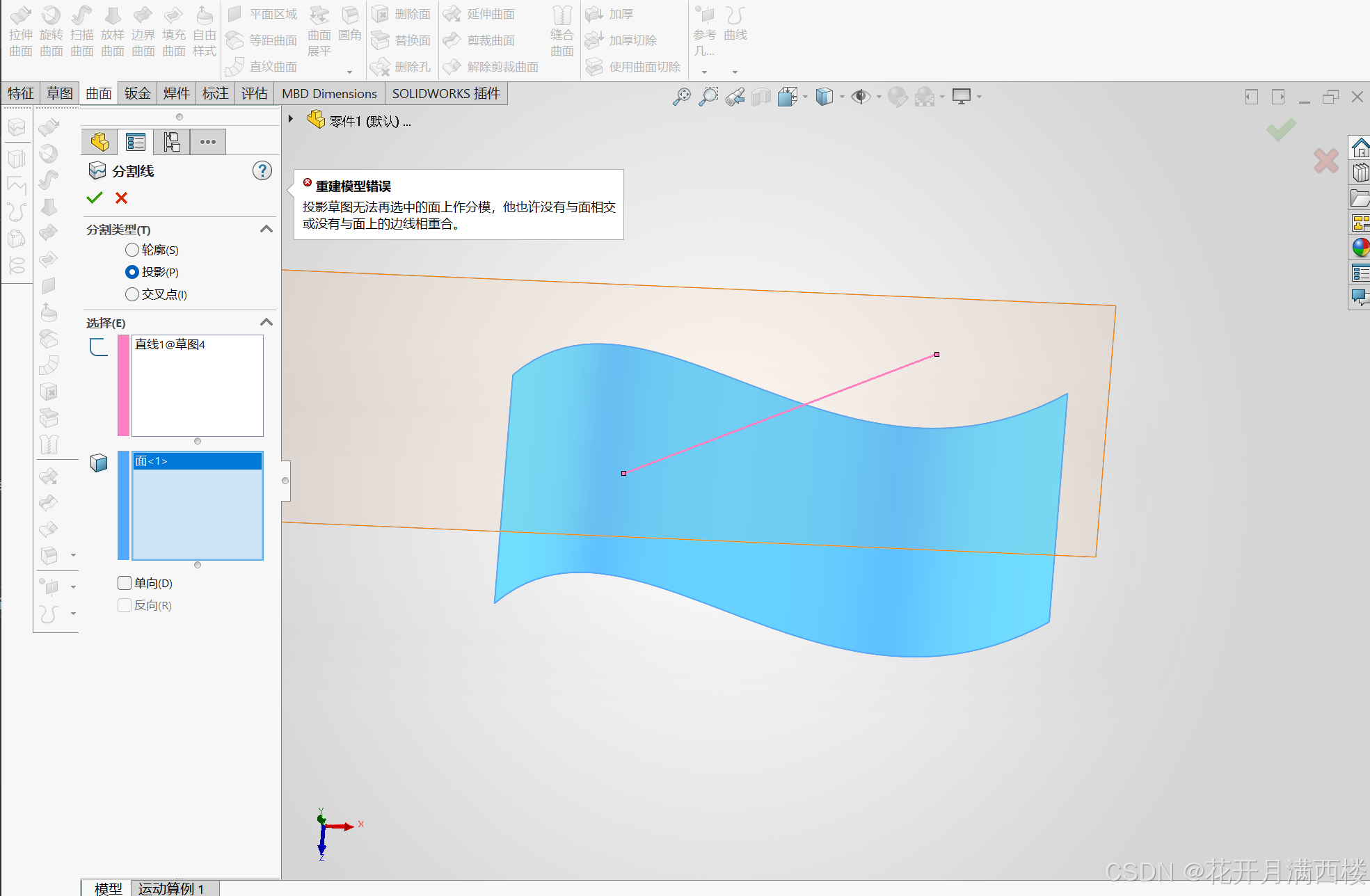

(1)线段投影小于底面区域
发现无法进行投影分割
(2)线段投影大于底面区域

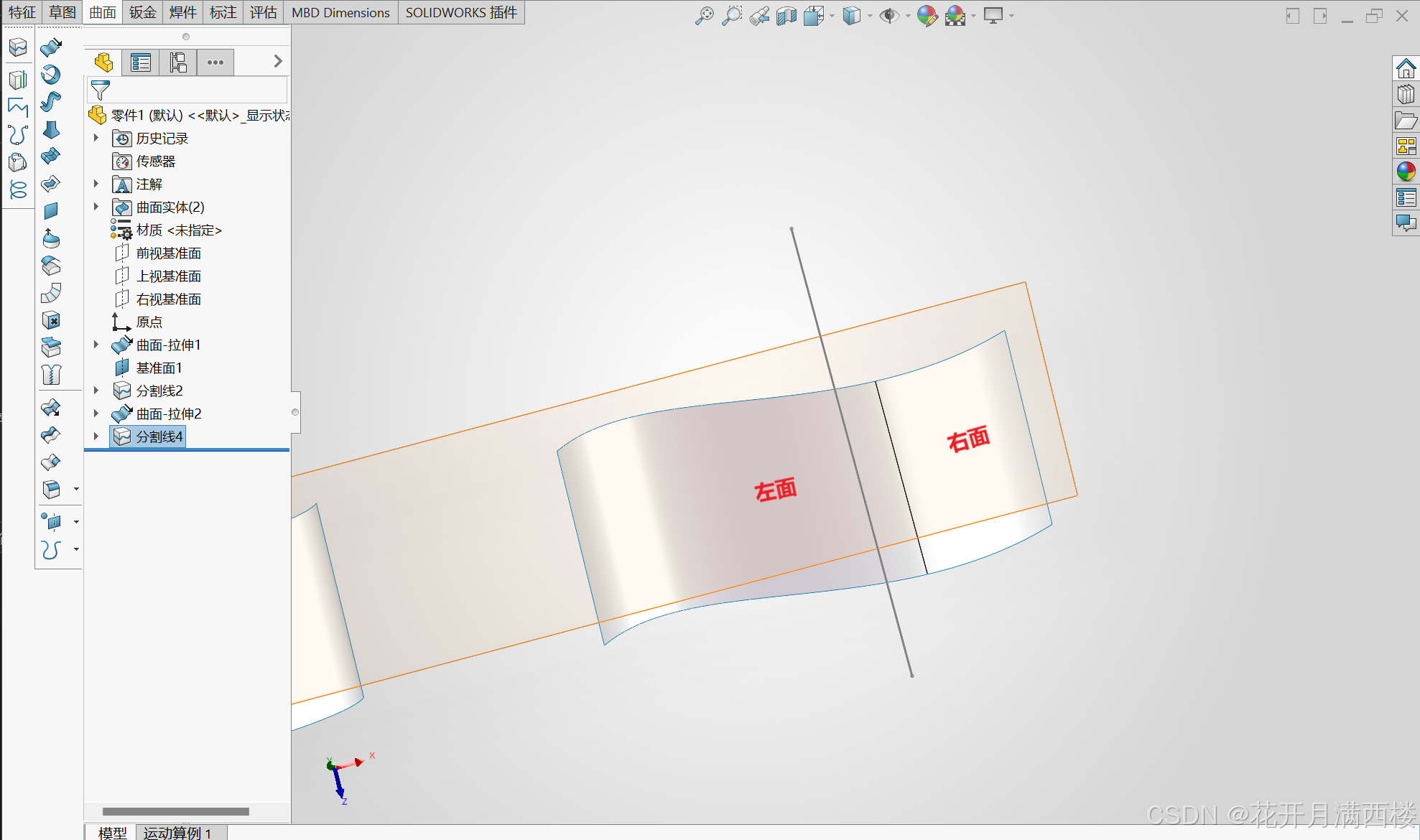

线段重新绘制超过底面区域→分割线（投影）→可以分为左面和右面
情况三：复杂草图
分割线→也可以分成多个独立的面
情况四：参数(单向和反向设置)

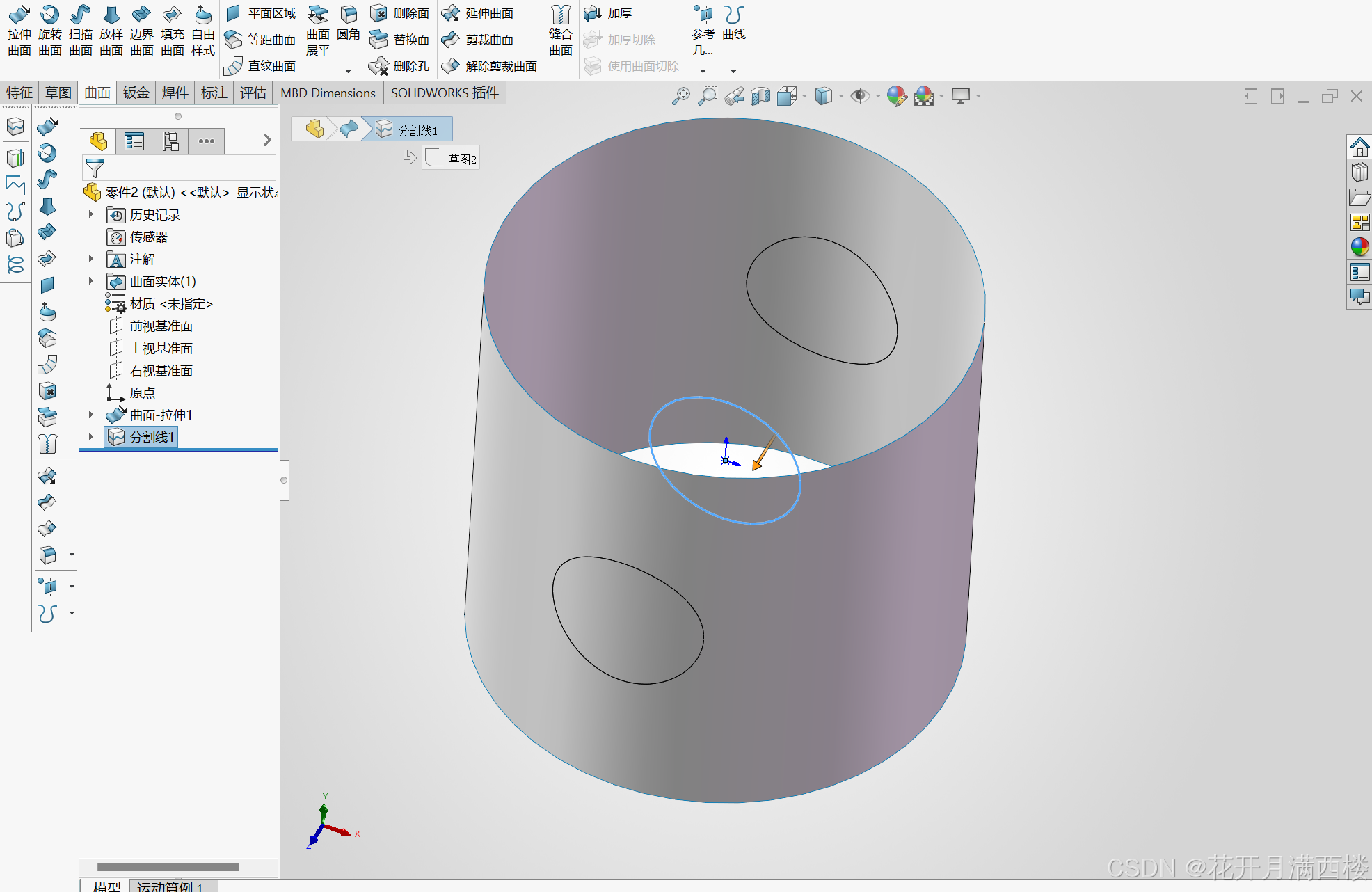

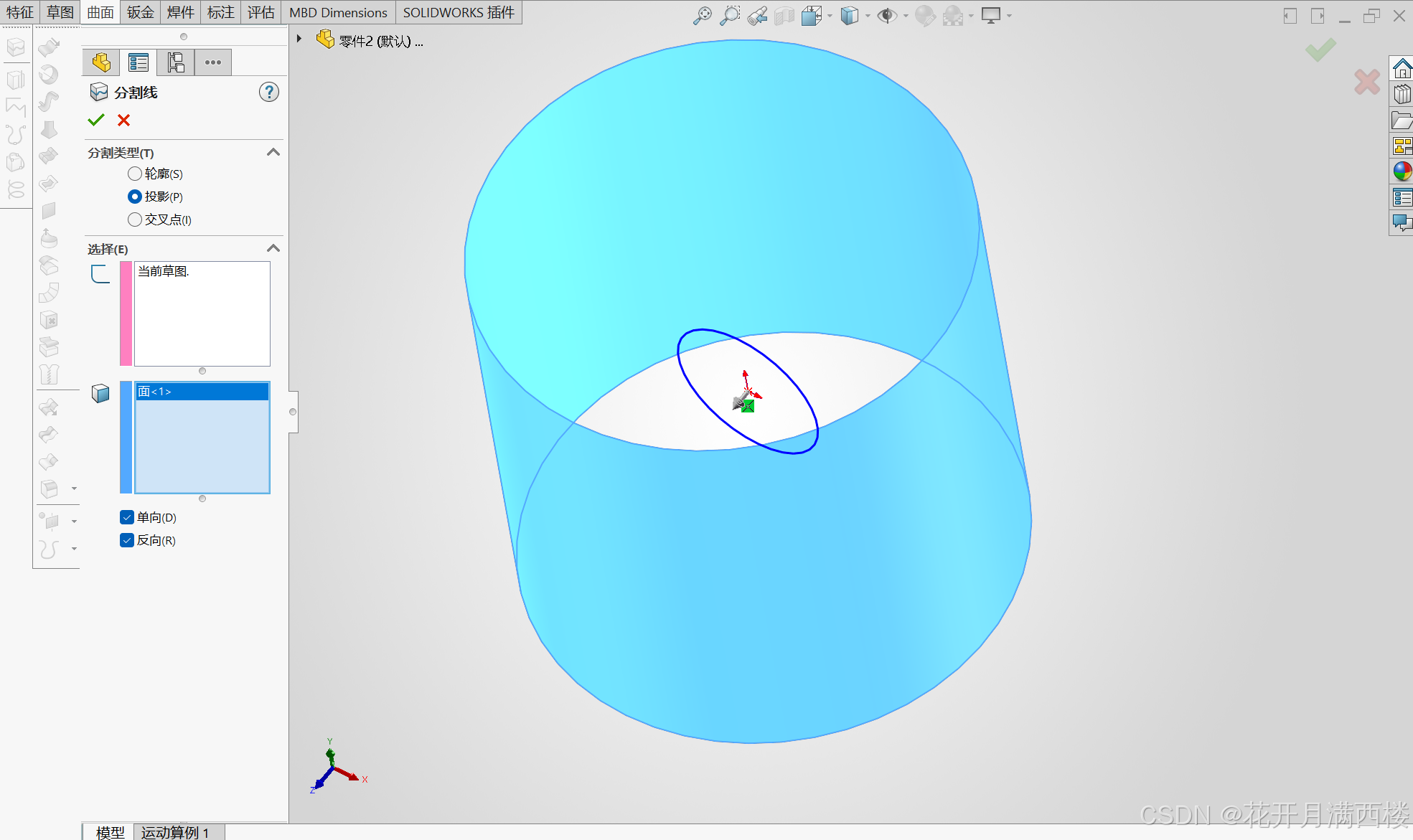

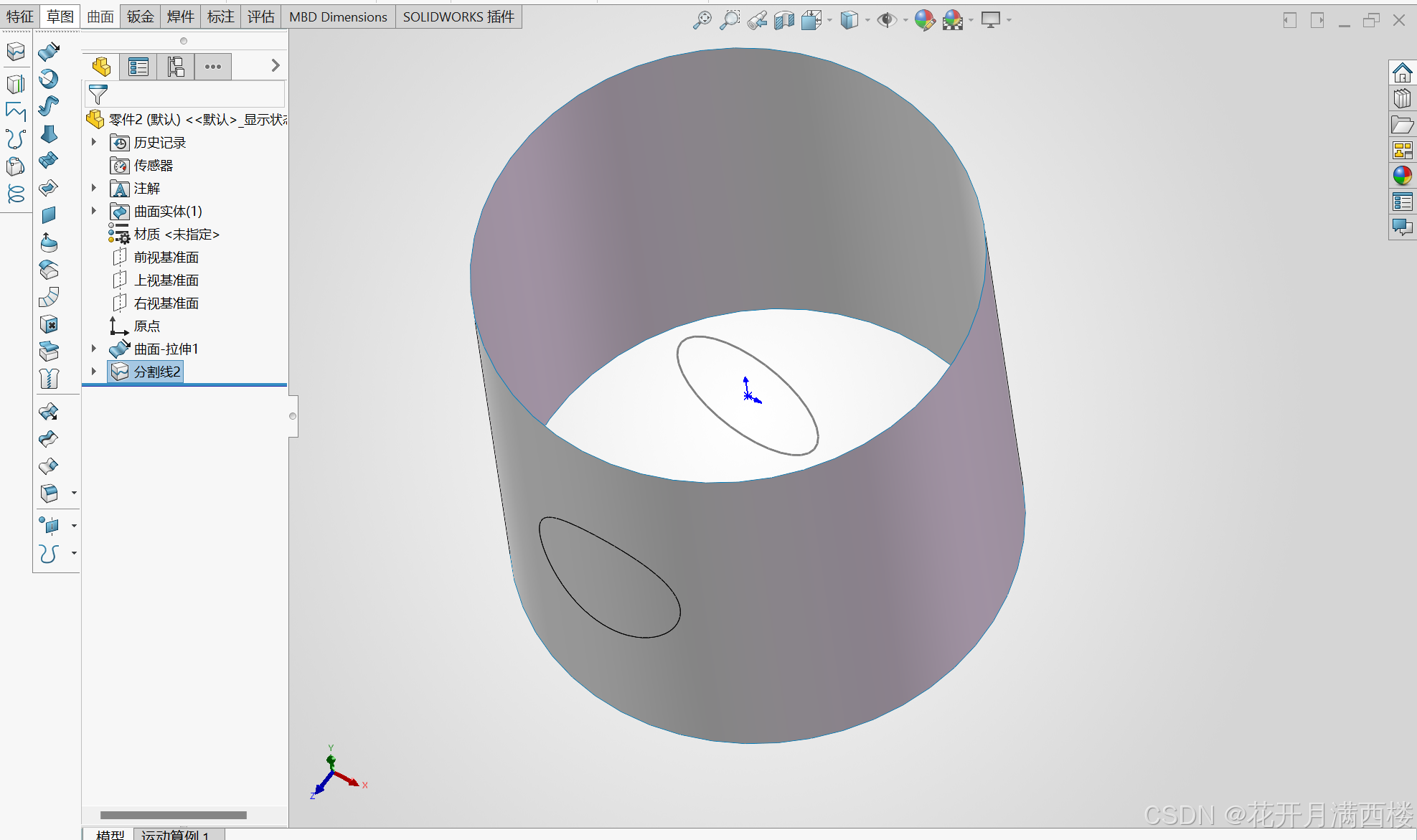

前视基准面绘制圆→分割线→两个面均出现圆
勾选单向和反向→可以在一个面上进行分割线处理

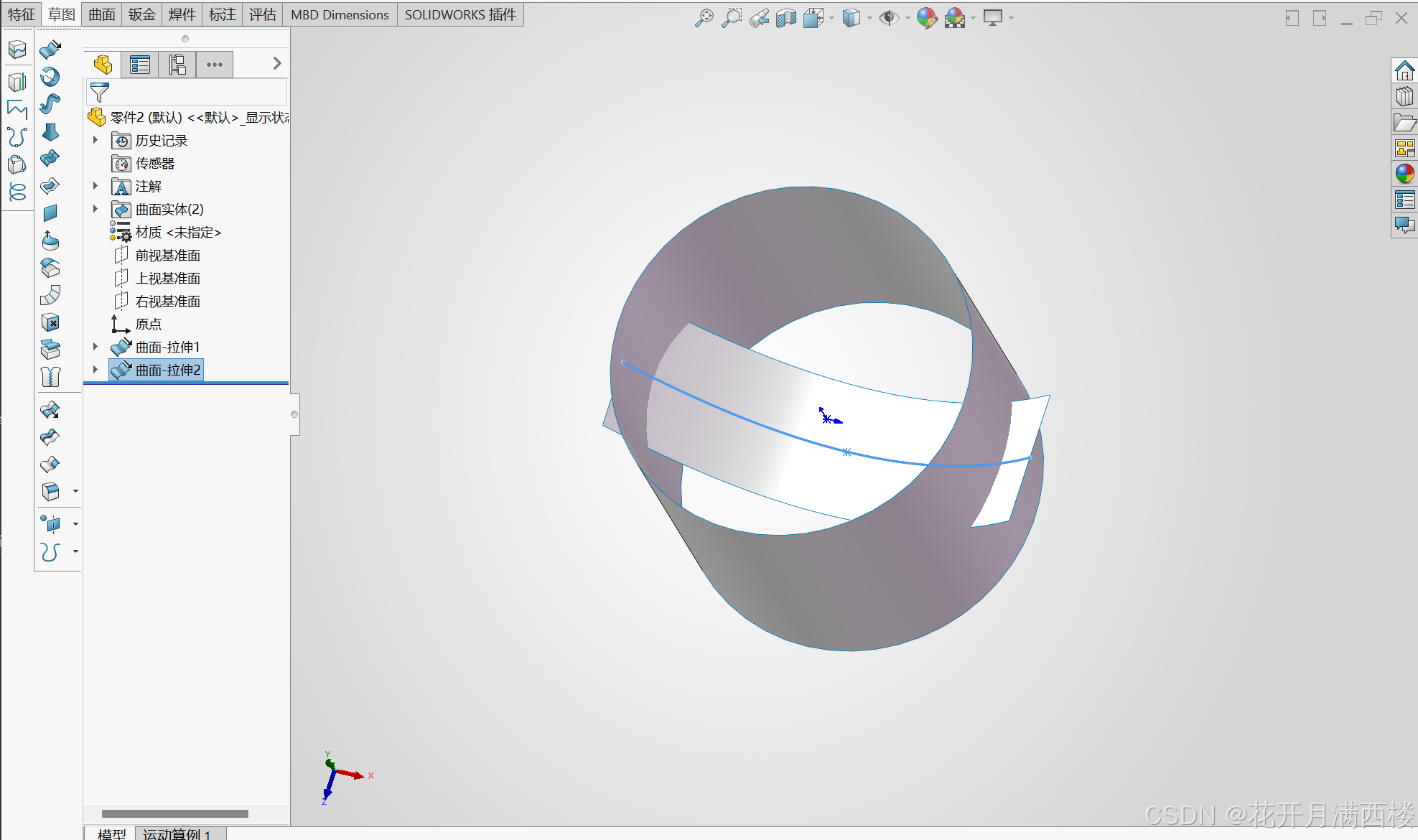

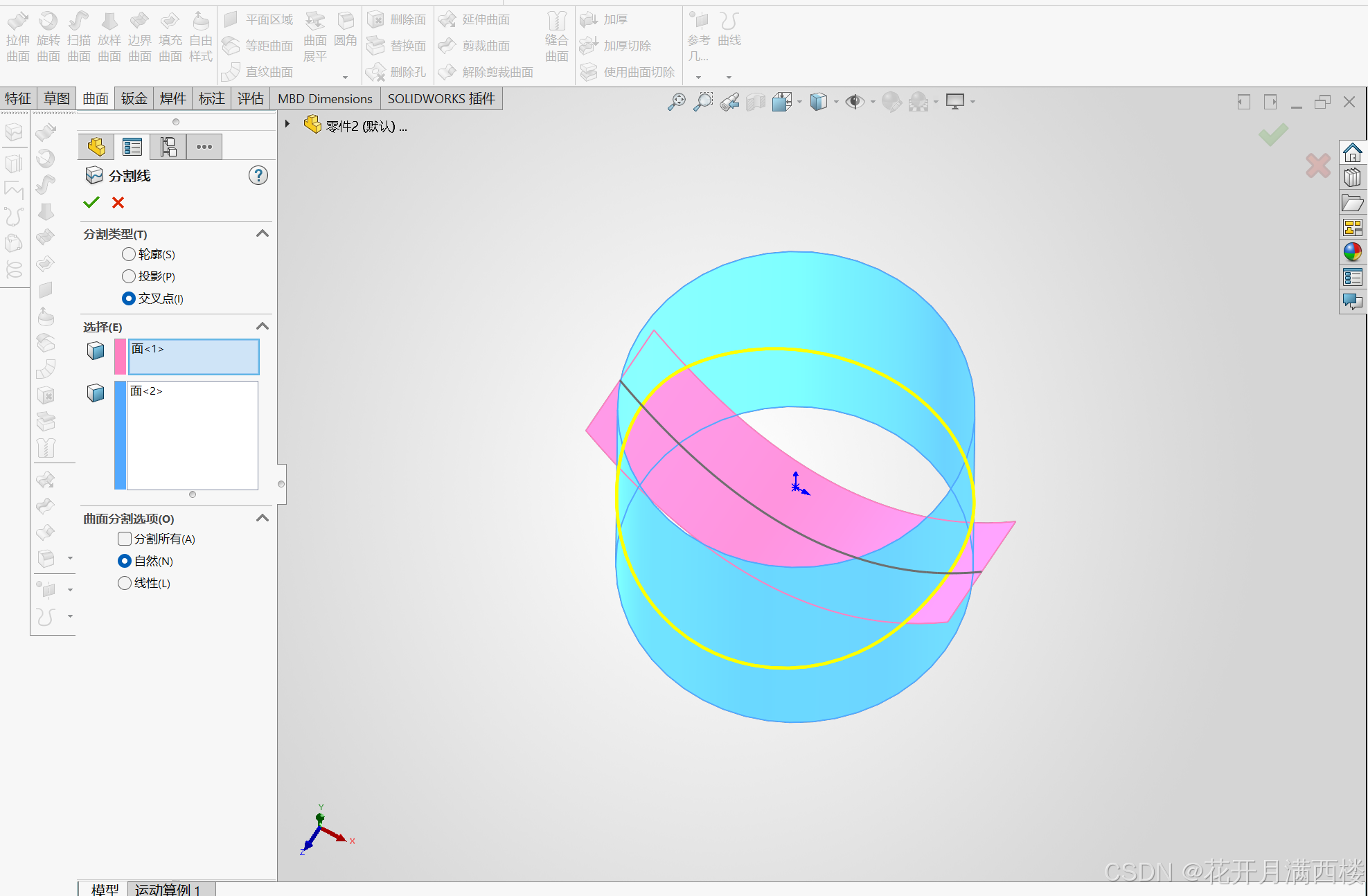

2.交叉点分割（两个曲面之间的切割）

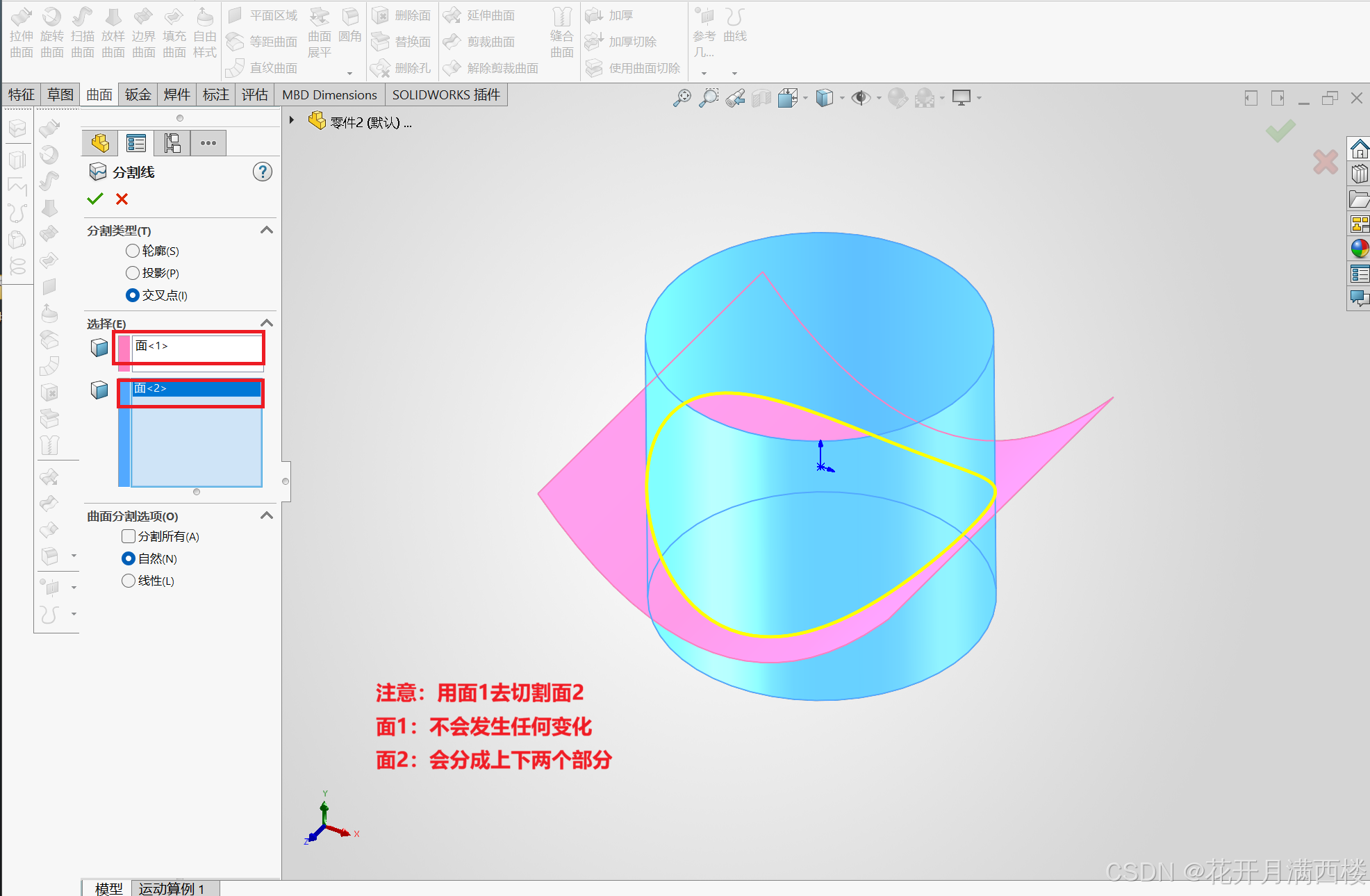

类型一：曲面超过另一个曲面

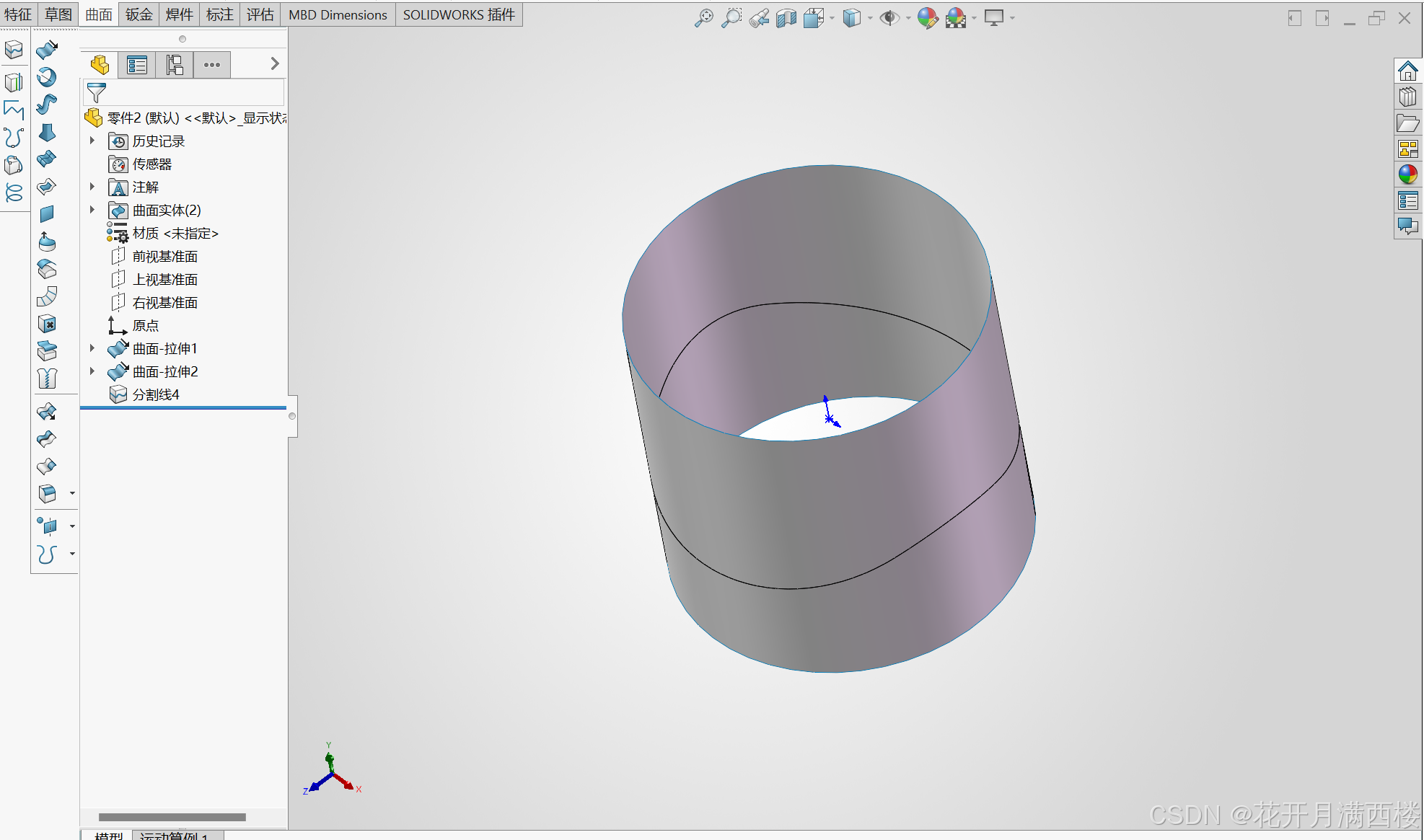

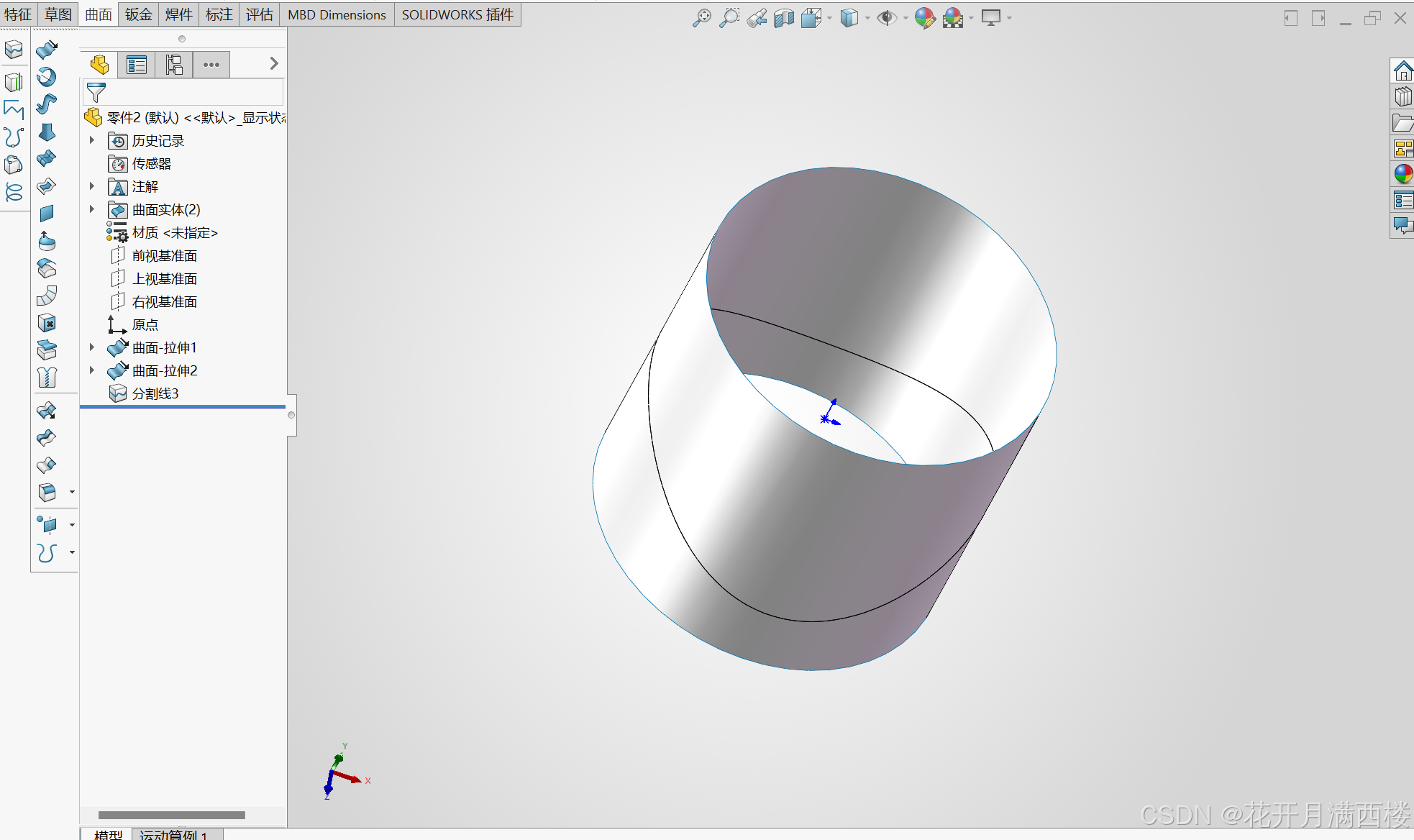

隐藏面1→面2上留下分割线（面1不会留下分割线）
类型二：曲面未超过另一个曲面
仍会将面2进行分割

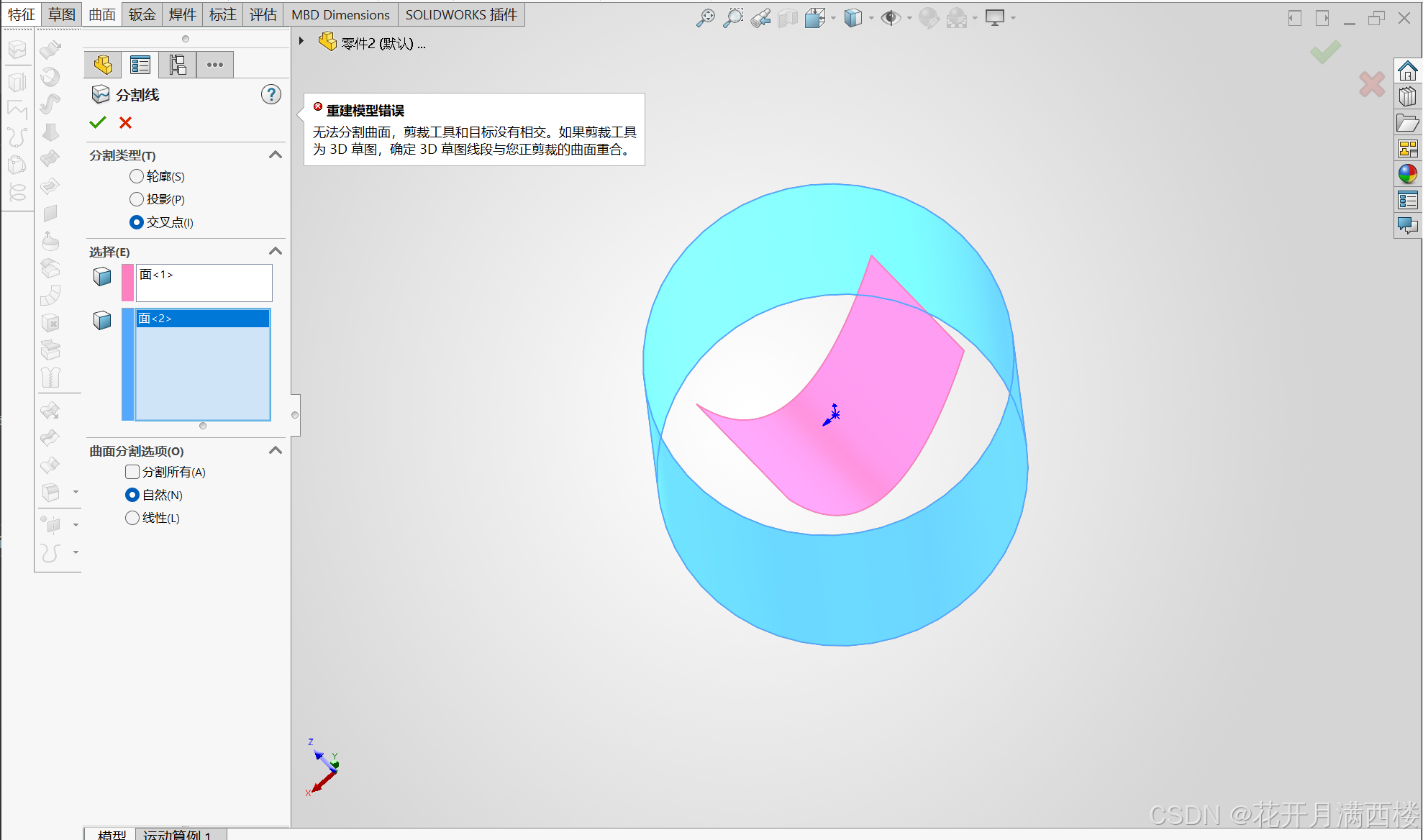

类型三：曲面在另一个曲面内（未发生相交关系）
无法分割面

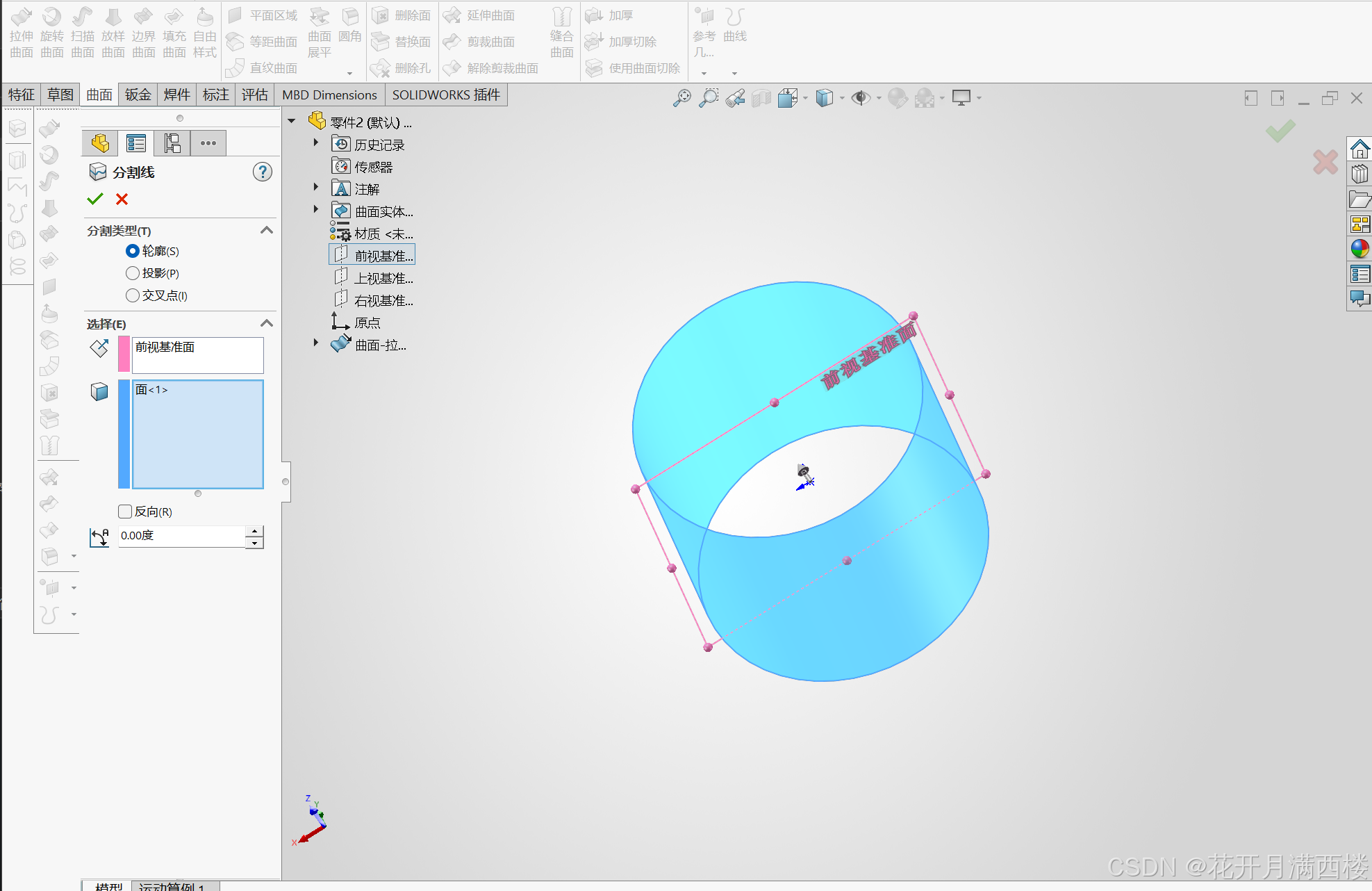

3.轮廓切割（面和曲面发生切割）

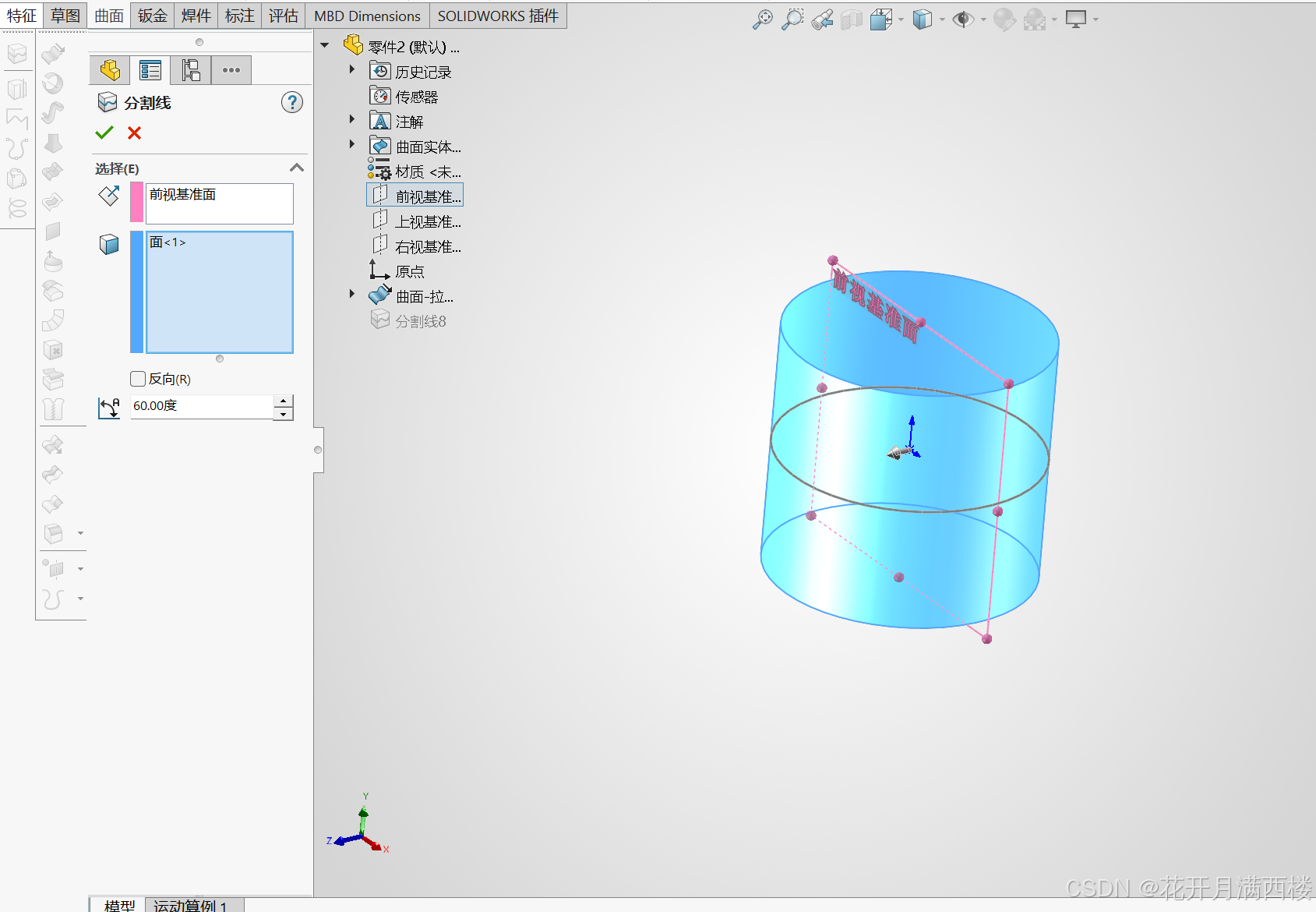

参数：拔模方向、被切割曲面、角度

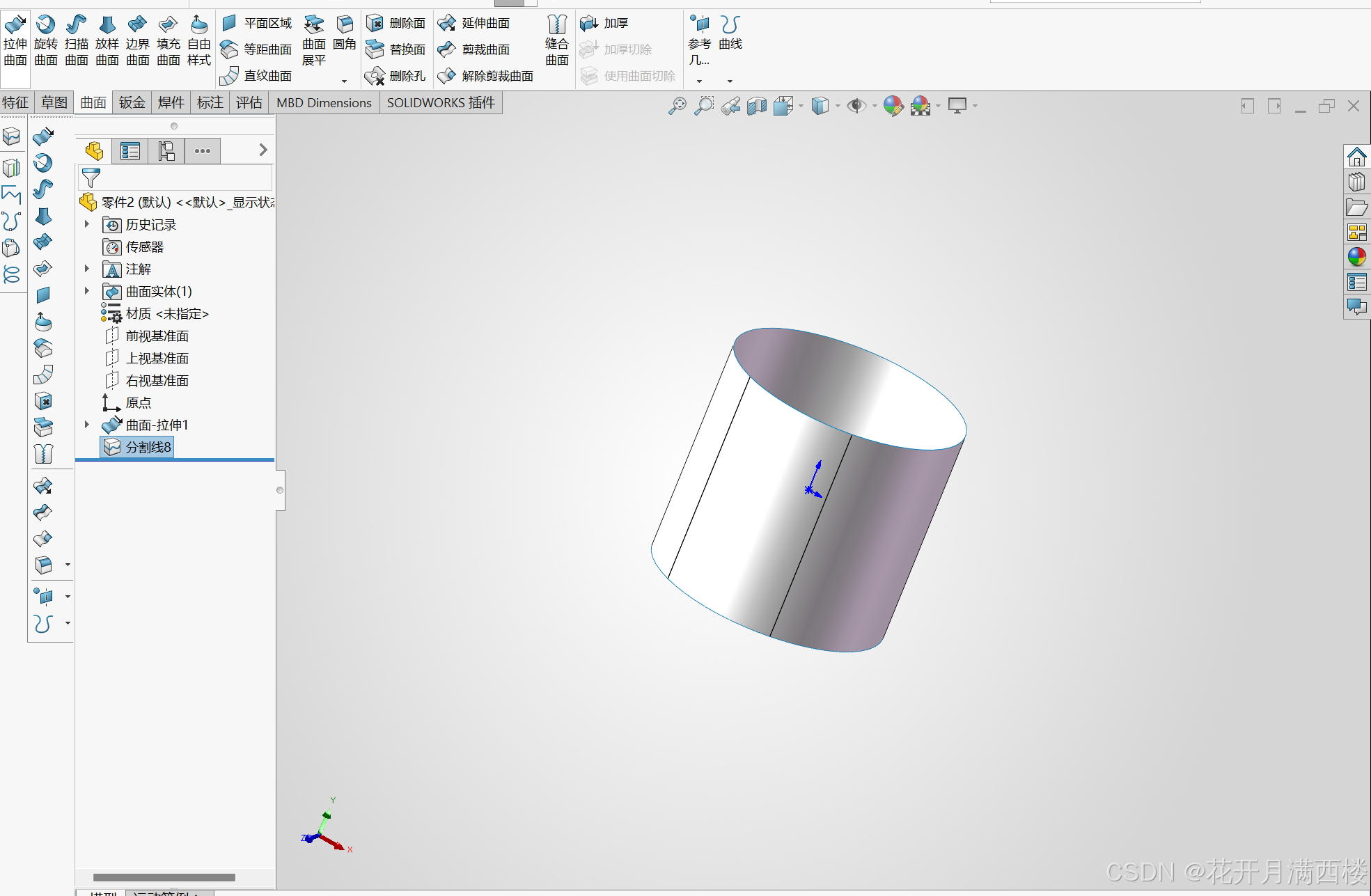

前视基准面切割曲面
注意：选着前视基准面切割曲线时，在上述例子中实际为，以该曲面的轮廓中心进行切割

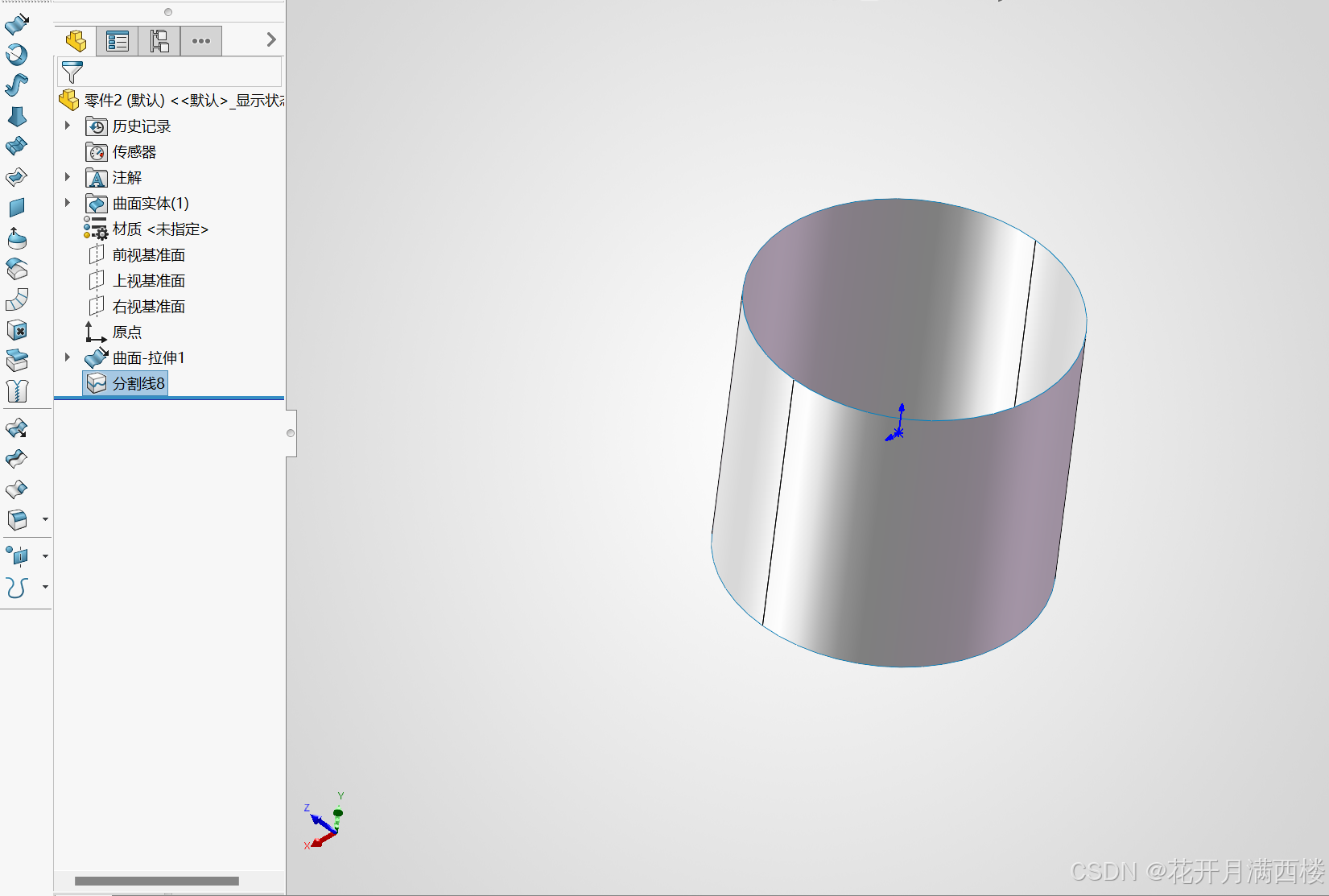

角度设定60度切割
结论
分割线属于独立曲线特征，分为投影、轮廓线、交叉点三种模式，核心作用是分割面，将单个面拆成多个可独立选中的区域，区分于只生成曲线的投影曲线。
投影模式使用最多，开环草图必须跨越曲面两条边线；侧影轮廓多用于圆柱、球面等回转体；交叉点依靠基准面、曲面相交完成分割。
分割线只做分区，不移除曲面。如果需要挖孔、去除部分曲面，分割完成后，需要再使用删除面或者剪裁曲面。
主要用于曲面分区、分型拔模、局部圆角与偏移、曲面刻字贴图，是从线框过渡到曲面编辑的重要工具。
