前言
前面掌握了放样曲面的变截面过渡造型，能够完成常规异形曲面构建，但无法满足高精度外观曲面与曲面偏移复刻的建模需求。边界曲面 可以实现双向曲率连续，打造高品质顺滑曲面；等距曲面 可偏移、复制现有曲面，快速生成平行面片。二者分别负责曲面高质量构建 与曲面快速衍生复制，是高阶曲面造型与壳体结构设计的核心组合命令。
Ⅰ边界曲面
一、边界曲面的定义
边界曲面，通过方向 1、方向 2 两组交叉曲线网格生成零厚度面片曲面；两个方向地位平等，都可以设置相切、曲率连续（G2），曲面光顺质量高于放样曲面，多用于高品质外观造型。
二、与放样曲面区别
-
放样曲面：以方向 1 轮廓为主，引导线只是辅助；仅轮廓两端设置相切；引导线不能和轮廓做曲率约束。
-
边界曲面 ：方向 1、方向 2 地位对等，两个方向的边线都可以设置**相切 (G1)、曲率 (G2)**连续，曲面光影更加顺滑，消费类产品外壳优先使用边界曲面。
边界曲面：双向曲线网格构建高品质曲面，两个方向均可控制相切与曲率连续，适合外观类复杂自由曲面造型。
三、核心参数
1.方向 1、方向 2
分别拾取两个方向的曲线，通过上移、下移调整曲线顺序； 预览扭曲时，右键选择反转连接器，调整顶点对应关系，消除扭曲褶皱
2.起始 / 结束相切条件（每条曲线独立设置）
-
无：硬过渡，无相切约束
-
垂直于轮廓：曲面垂直草图边线
-
方向向量：按基准面 / 边线定义相切方向
-
与面相切 (G1)：和已有曲面相切连续
-
与面的曲率 (G2)：曲率连续，高光外观件，曲面光影无突变（边界曲面最大优势）
3.曲线影响
-
全局：该曲线影响力贯穿整个曲面
-
局部：曲线仅影响附近局部区域
4.选项
-
合并切面：相切边线自动合并，减少碎面；
-
显示预览网格：查看曲面 UV 网格，判断曲面质量。
四、边界曲面的创建
1.方向1
(1)放样曲面

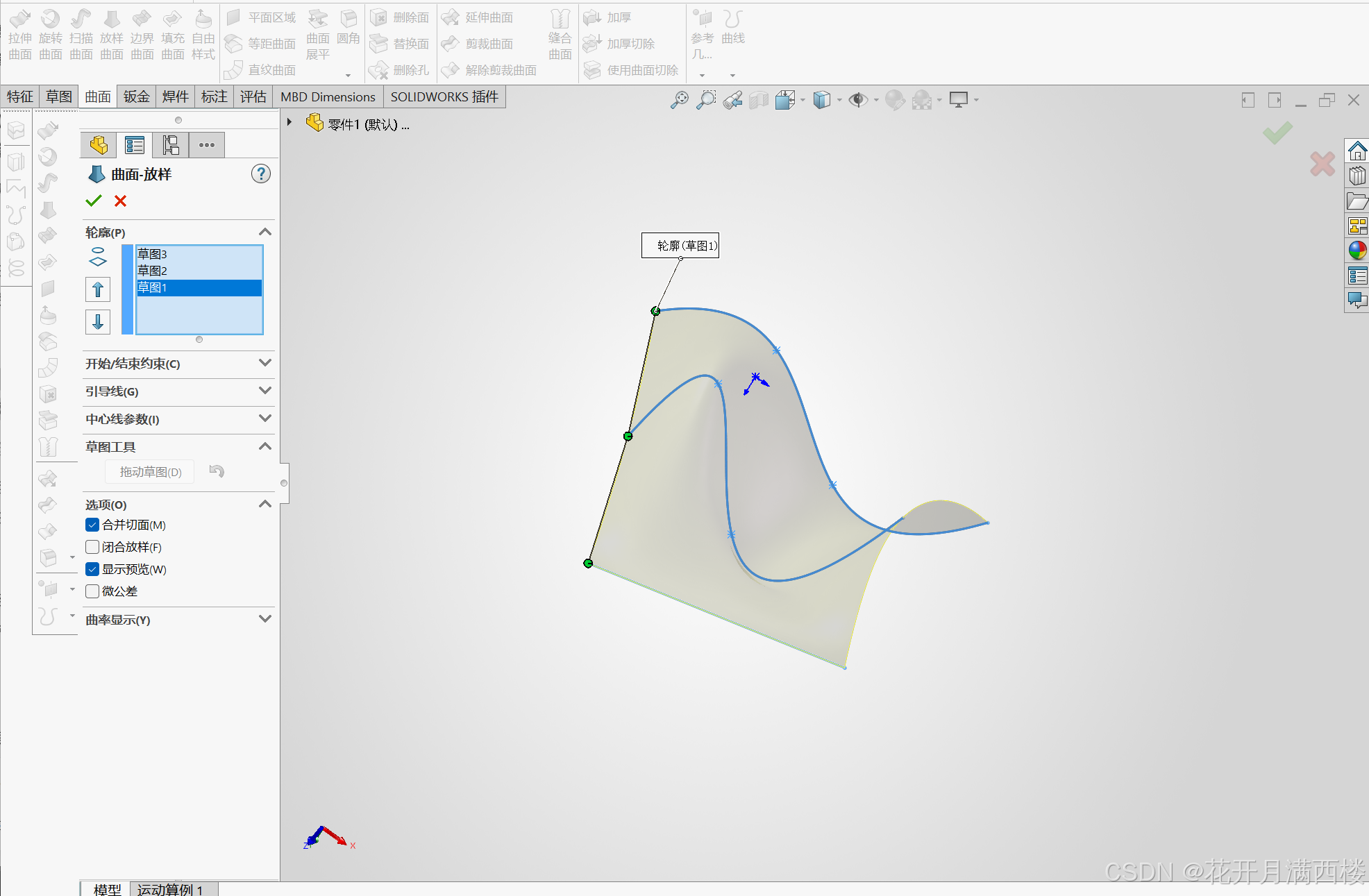

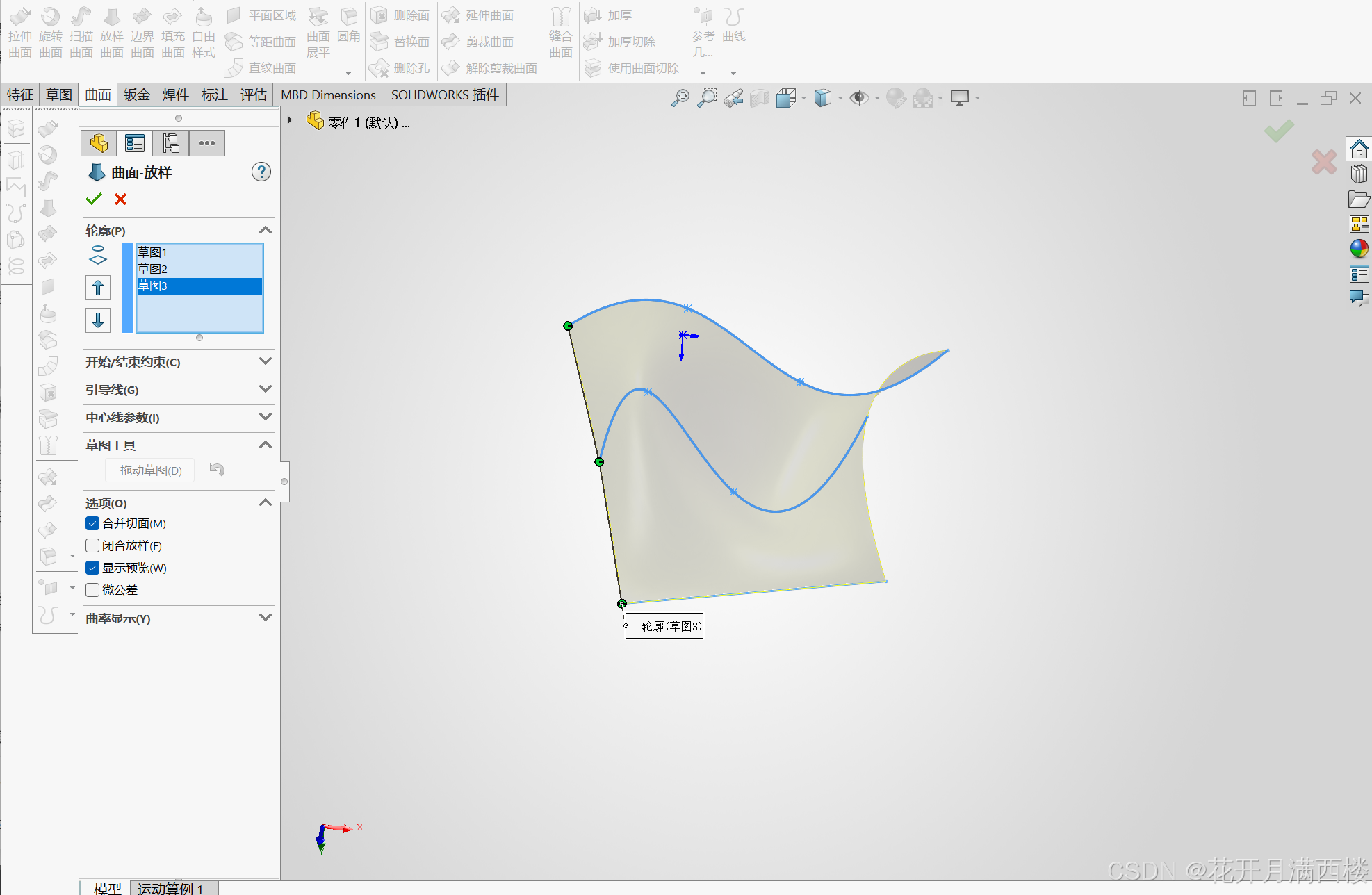

轮廓选择→使用放样曲面
(2)边界曲面
方向1→选择放样曲线→使用边界曲面
2.方向2
(1)放样曲面

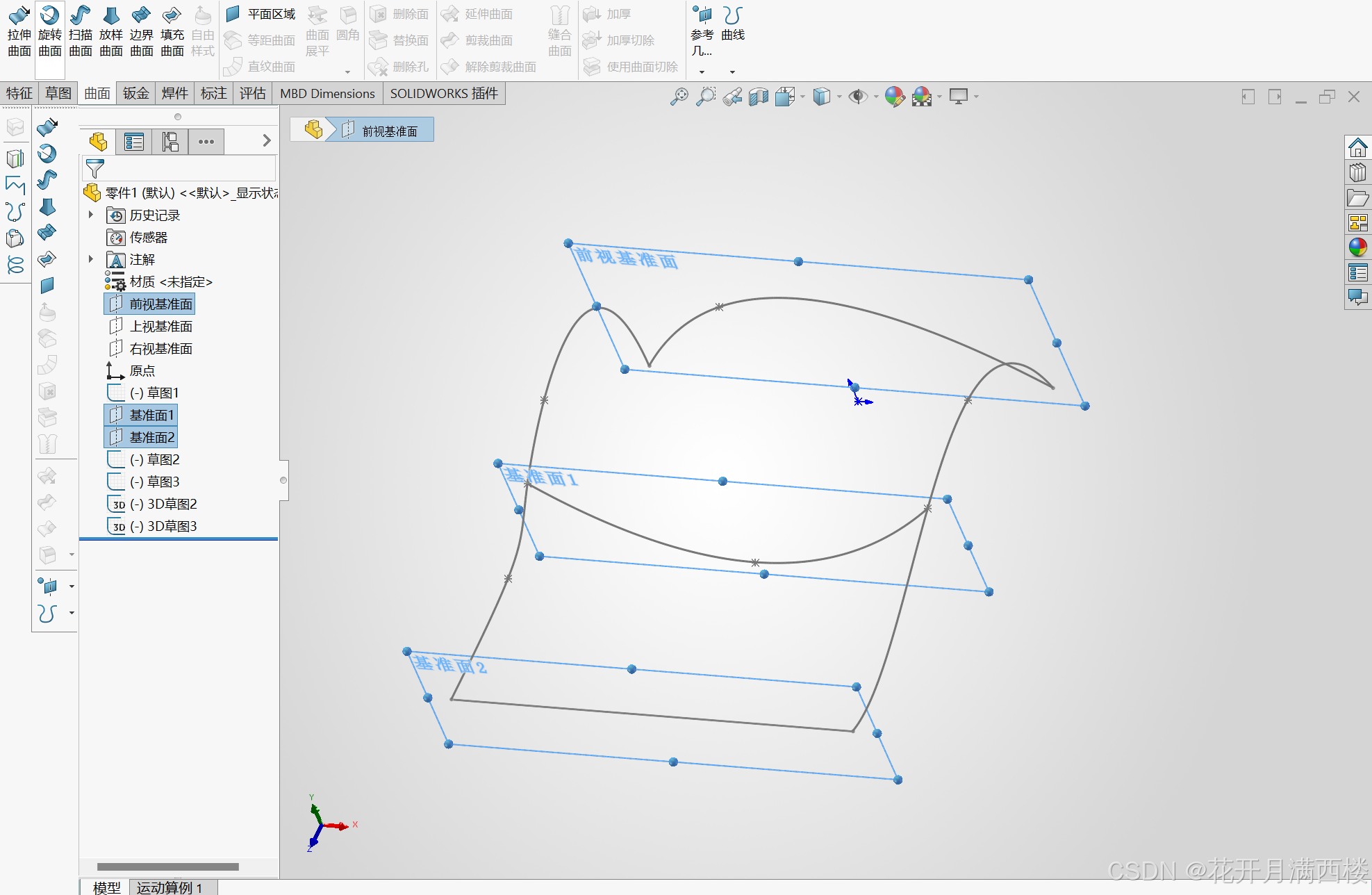

在三个基准面上绘制样条曲线→样条曲线的端点由3D曲线连接

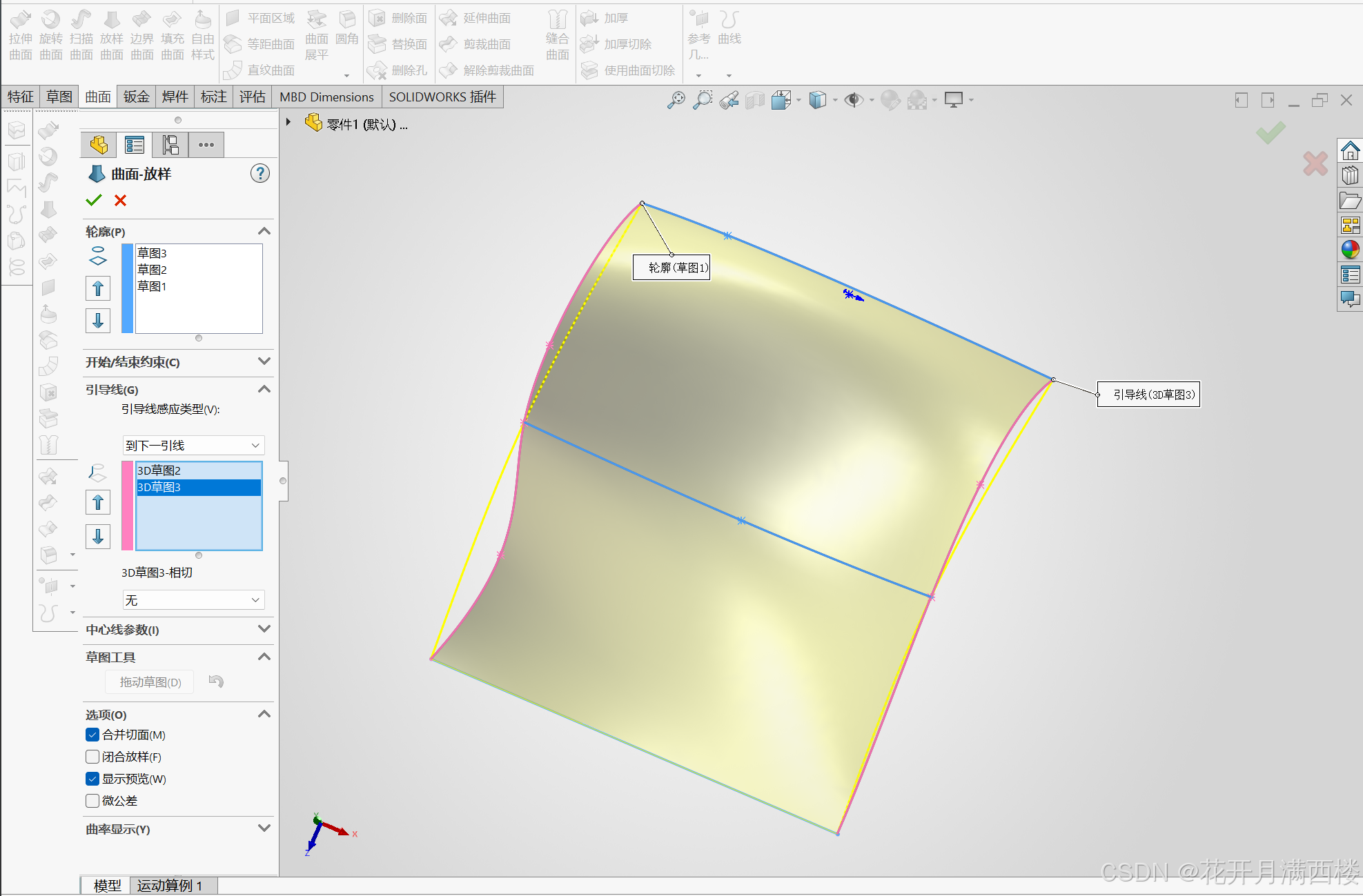

放样曲面→轮廓：选择样条曲线；引导线：选择3D曲线
(2)边界曲面

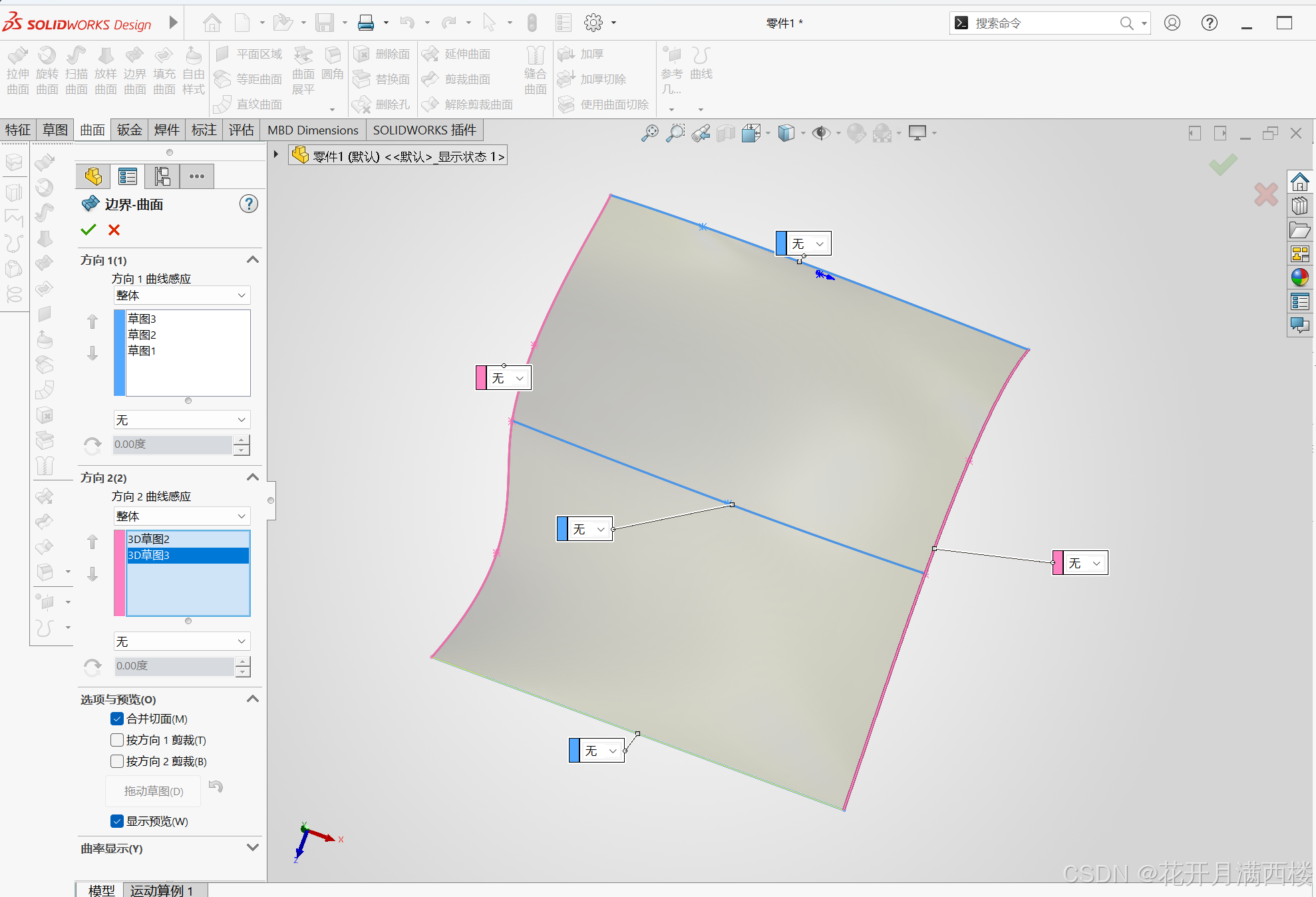

边界曲面→方向1：选择样条曲线；方向2：选择3D曲线
Ⅱ等距曲面
一、等距曲面的定义
将已有曲面或者实体表面，沿曲面法线方向偏移固定距离，生成一块和原曲面平行的全新零厚度曲面面片。
等距曲面：沿法线偏移现有面，生成平行新曲面，支持实体面、曲面；距离为 0 可复制曲面，常用于壳体壁厚处理。
二、与偏移区分
-
等距曲面：生成一块全新独立曲面，原始面保留不动。
-
移动面（偏移）：直接改动原有实体 / 曲面，不会生成新几何体。
三、核心参数
-
要等距的曲面或面：选择一个或多个曲面、实体表面，支持多选整套相连面。
-
等距距离：输入偏移数值；正数向外，负数向内；0 代表复制曲面。
-
反转等距方向：切换向内、向外偏移方向。
-
移除全部失败面：部分区域偏移会自相交，红色标记失败面，勾选后跳过出错面生成带缺口曲面，后续手动修补
四、应用
-
壳体壁厚处理：复杂自由曲面向内等距，得到内壁曲面，后续缝合做壳体；
-
实体提取曲面：距离设置为 0，复制实体表面得到曲面，逆向、分模常用；
-
生成平行辅助曲面，用于分割线、剪裁曲面；
-
模具设计做偏置分型面。
五、等距曲面的创建
(1)实现等距面

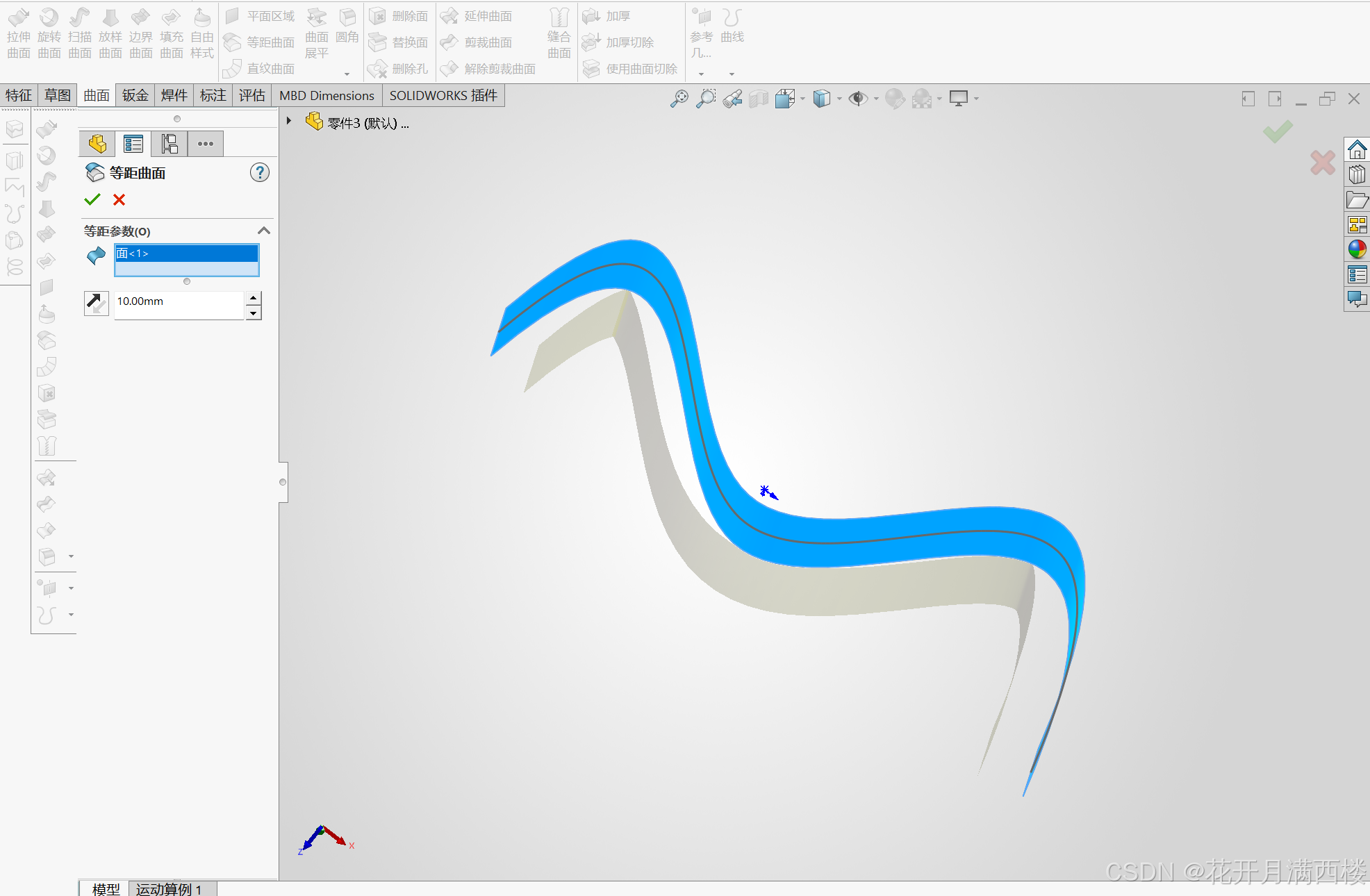

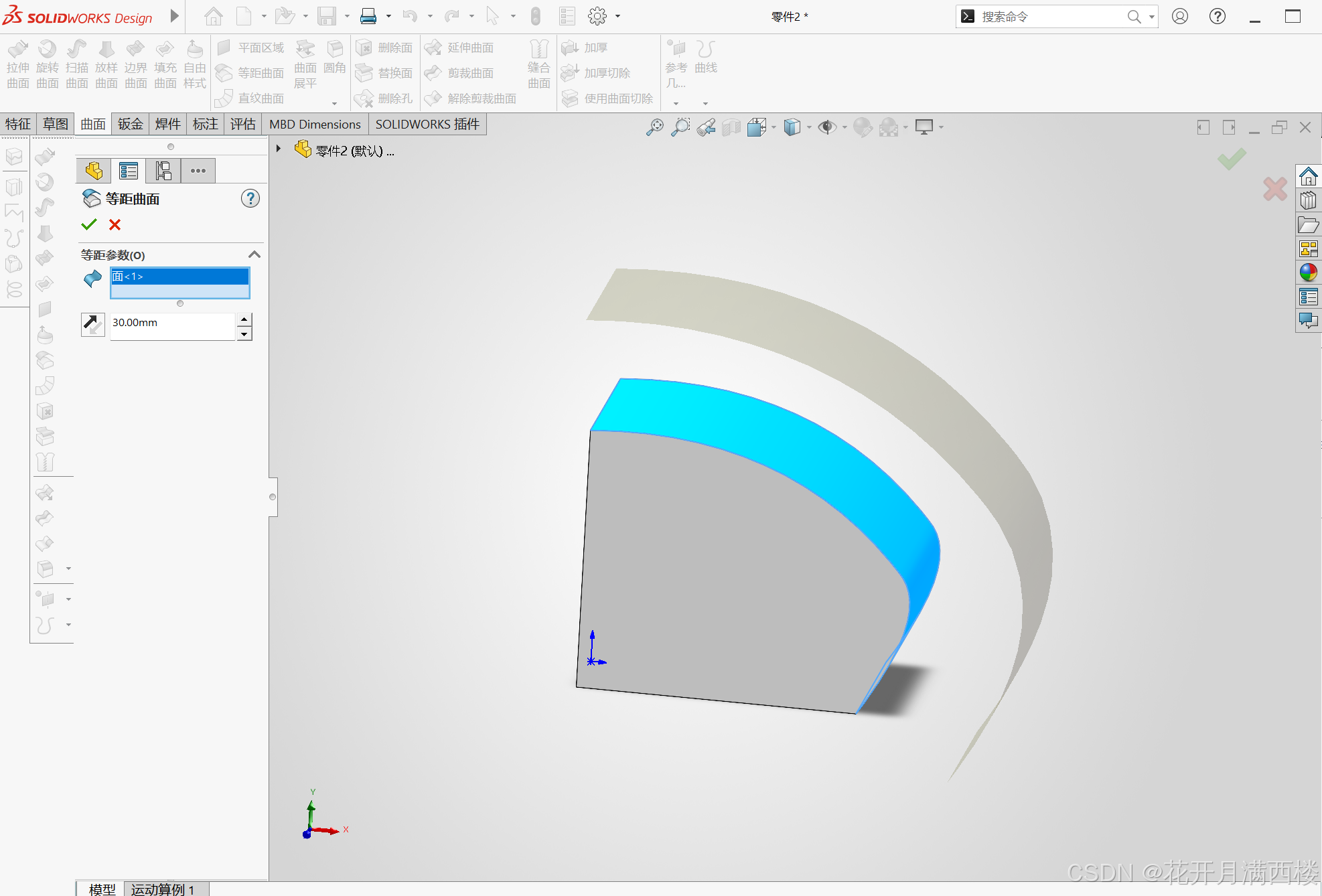

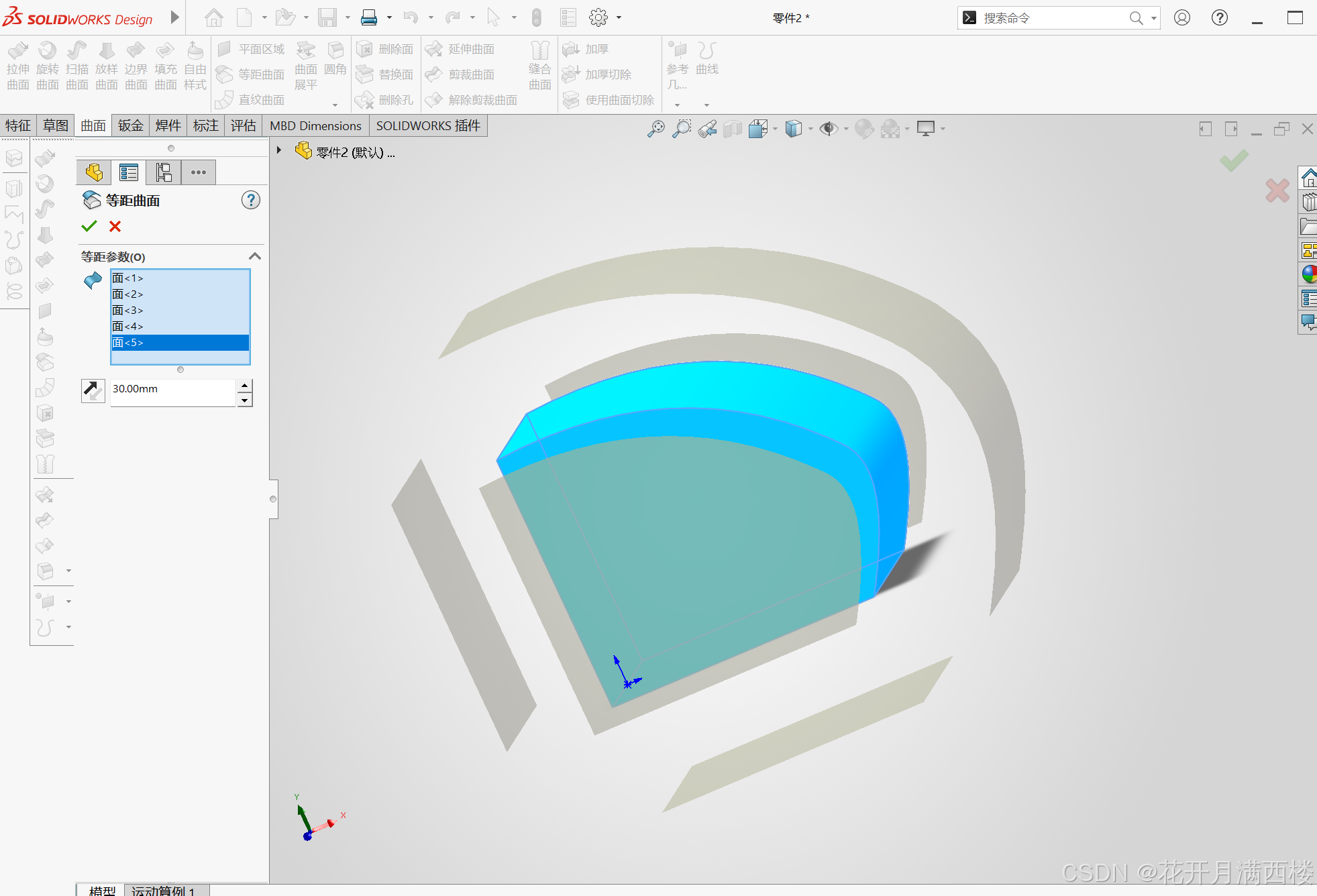

等距曲面→选定要等距的面→给定深度→得到一个曲面
选定要等距的面（可以一次给定多个面）
等距曲面

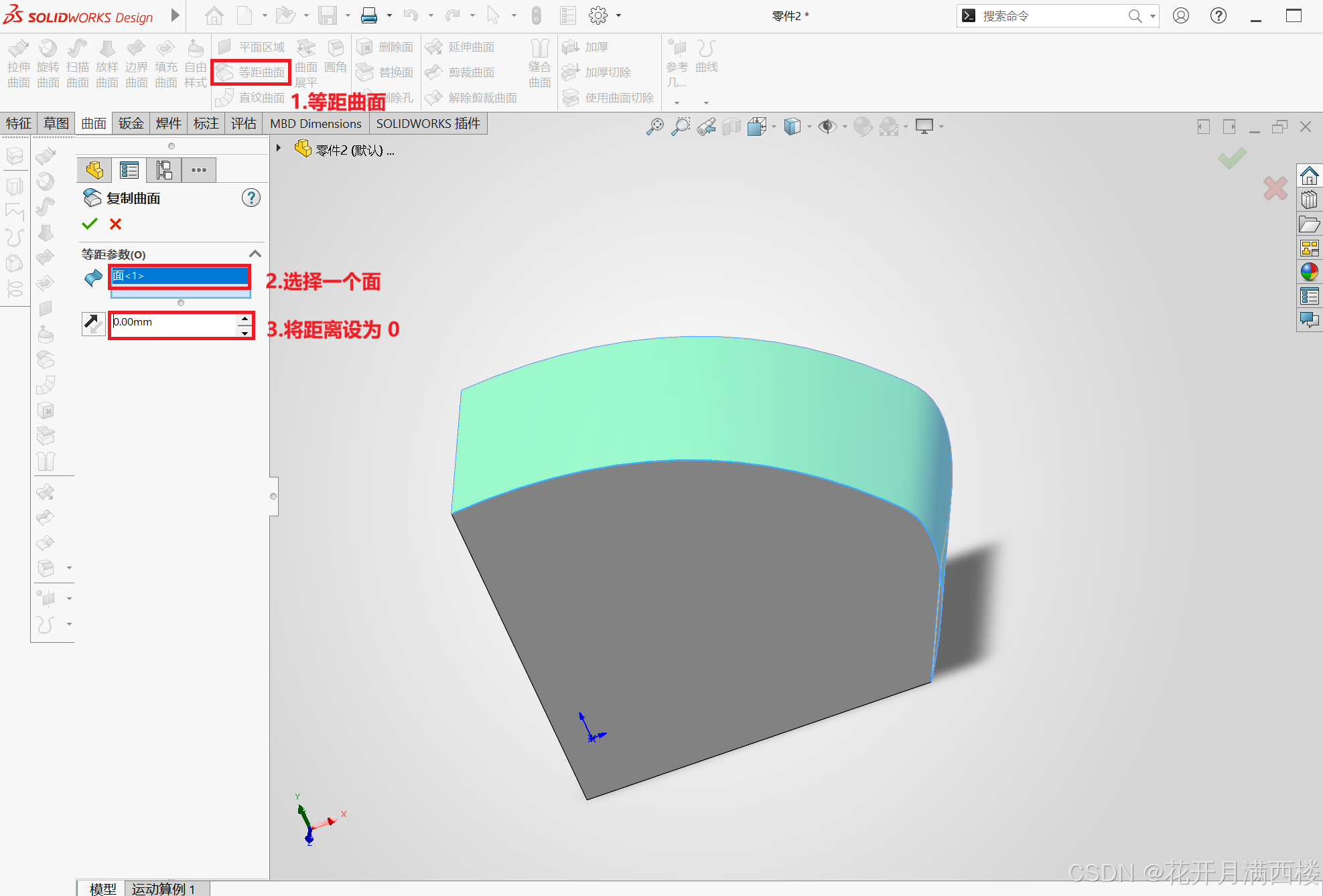

(2)实现复制面

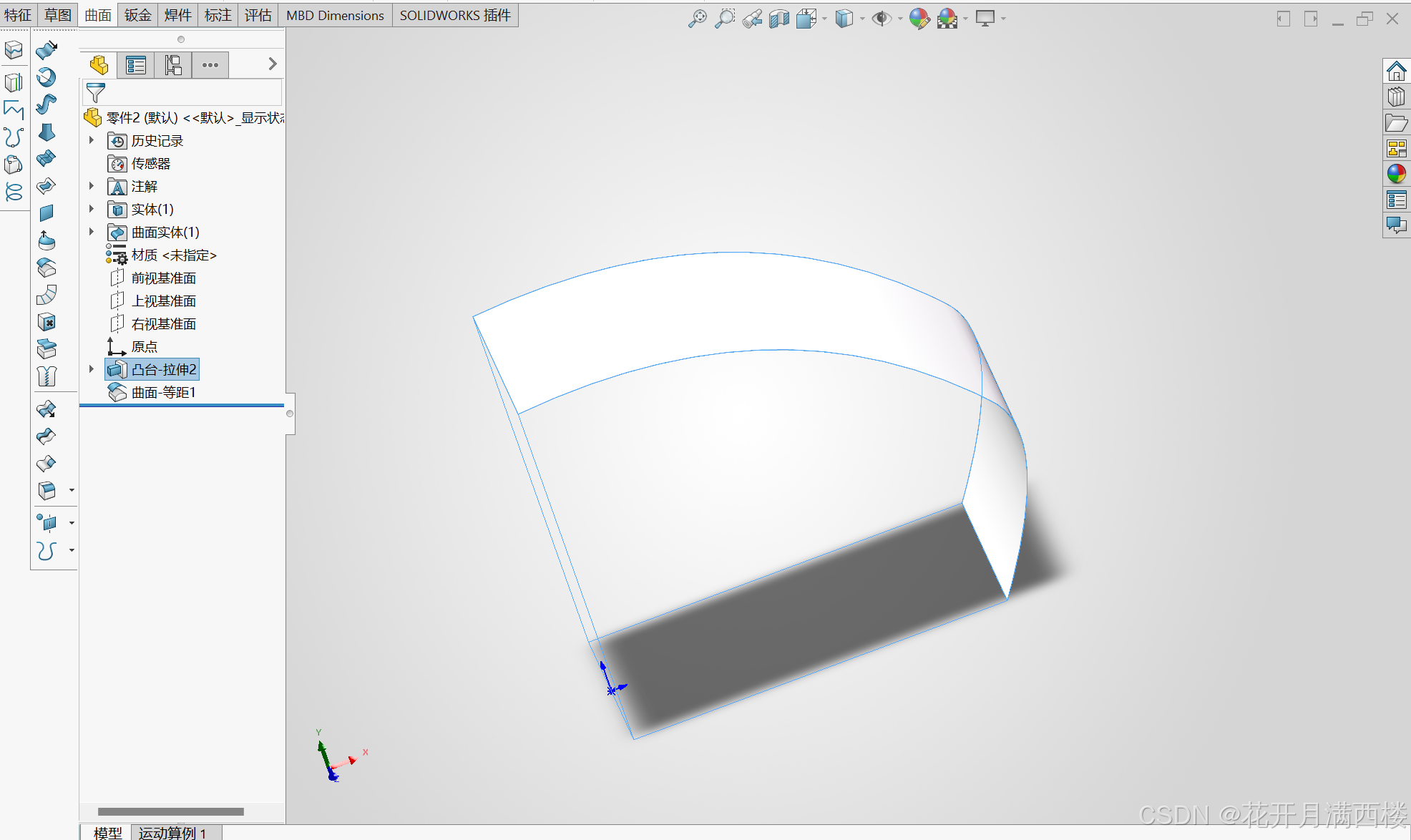

隐藏曲面拉伸的面→可以看到一个复制的面
总结
边界曲面 依靠双向交叉曲线网格生成曲面，两个方向地位均等，支持相切、曲率 G2 连续，曲面光顺度优于放样曲面，多用于家电、数码产品等高精度外观自由曲面造型。
等距曲面沿法线偏移已有曲面或实体面，生成全新独立面片，原始模型不改变；距离为 0 可复制提取曲面，常用于制作壳体内壁、辅助分型面。
边界曲面解决曲面造型质量问题 ，等距曲面解决曲面偏移复刻问题，功能互补。
两者生成的均为零厚度曲面面片，最终需通过缝合、加厚命令转化为实体结构。
