产品概述

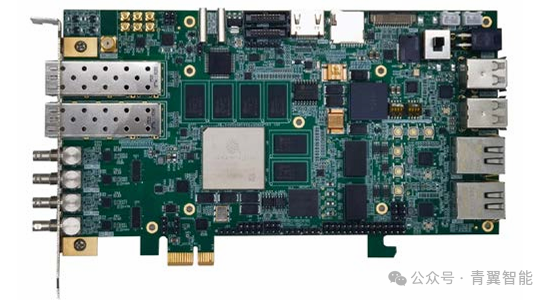

PCIE901 是一款基于 PCIe 总线架构的复微青龙 JFMQL30TAI 智能异构计算平台（悟净开发板），该平台采用复旦微的 FMQL 系列 JFMQL30TAI 高端多核异构PSOC芯片，JFMQL30TAI在单芯片内集 成了基于具有丰富特点的四核高性能处理器的处理系统（Porcessing System，PS）和FMSH可编程逻辑（Programmable Logic，PL） 以及复旦微自主研制的AI模块。
JFMQL30TAI 芯片的PS部分集成了高性能处理器、总线互联、 片上存储器、外部存储器接口和外设，PL部分集成了丰富的可编程逻 辑单元、DSP和Serdes 等资源。该产品提供了高达3GByte容量的 DDR3 SDRAM 存储器，其中 PS 端 DDR3 SDRAM 存储容量为 1GByte，总线位宽为 32 位，PL 端 DDR3 SDRAM 的存储容量为 2GByte，总线宽度为64位。

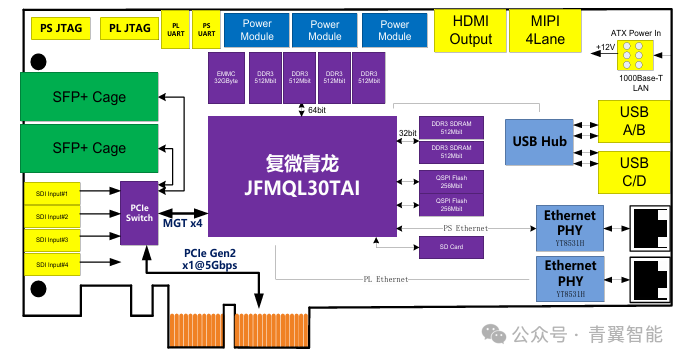

该产品采用了单板设计模式，集成了各种外设与视频通信接口， 整板元器件密度高，应用功能丰富，用户可以根据项目需求，在该产 品上验证所需功能，缩短开发周期，提升产品质量。
技术指标
板载PSOC实时处理器：JFMQL30TAI676H
- 4核ARM Cortex-A53处理器，最高工作频率可达1GHz
- GPU：图像处理能力1.17Gpixel/s，浮点运算42GFLOPS
- 算力：8TOPS@INT8 4TFLOPS@FP16、2TFLOPS@TF32
PS侧资源性能
- 支持1GByte DDR3 SDRAM，时钟500MHz
- 支持2片QSPI Flash，每片容量256Mbit
- 支持1个TF Card调试接口
- 支持4路USB2.0接口；支持1路USB TypeC串口
- 支持2路CAN总线通讯接口
- 支持1个RJ45千兆以太网接口
- 支持1片512Kbit EEPROM存储；支持1路RTC实时时钟
PL端资源指标
- 支持1组64位DDR3 SDRAM，容量2GByte
- 支持1个RJ45千兆以太网接口（EMIO）
- 支持2个10G SFP+光纤接口
- 支持4路SDI视频输入接口、1路SDI视频输出接口
- 支持1路HDMI视频输出接口
- 支持1个32GB EMMC存储接口（EMIO）
- 支持1个PCIE X1 Gen2接口，5Gbps/lane
其他接口性能
- 调试接口：1路PS JTAG，1路PL JTAG
- 扩展接口：1个PS LED、4个PL LED、3*Key
物理电气与环境特征
- 板卡尺寸：111.15 x 190mm；供电：3A max@+12V
- 散热方式：风冷散热
- 工作温度：-40°~85°C；存储温度：-55°~125°C
- 工作湿度：5%~95%（非凝结）
软件支持
软件以及应用支持
- 算法支持：CAN/RNN/Transformer等
- AI示例DEMO
可根据客户需求提供定制化算法与系统集成
应用范围
- 雷智能信号处理
- 图像处理
- 人工智能（AI）、运算加速、异构计算
