一、产品概述
LMV321 是芯谷科技（Silicore Technology）推出的一款通用型、低压、轨到轨输出电压反馈运算放大器。该产品采用 CMOS 工艺制造，兼具低成本与高性能优势，可实现与业界标准 LMV321 的引脚对引脚（Pin-for-Pin）兼容，支持直接替换。
LMV321 在 2.5V 至 5.5V 的单电源供电范围内均可稳定工作，具备极宽的输入共模电压范围（-0.1V 至 +5.6V ，Vs=5.5V 时）和真正的轨到轨输出能力。其极低的输入偏置电流（典型值 10pA ）使其在高阻抗传感器接口应用中表现卓越。器件额定工作温度范围为 -45°C 至 +85°C，满足工业及便携式设备的宽温应用需求。
二、核心参数一览
| 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 增益带宽积 | C=100pF | --- | 1.0 | --- | MHz |
| 压摆率 | Vo=1Vpp | --- | 0.52 | --- | V/μs |
| 输入失调电压 | --- | --- | ±0.8 | ±5 | mV |
| 输入偏置电流 | --- | --- | 10 | --- | pA |
| 输入失调电流 | --- | --- | 10 | --- | pA |
| 电源抑制比 (PSRR) | Vs=+2.5V~+5.5V | 60 | 82 | --- | dB |
| 共模抑制比 (CMRR) | Vs=5.5V, Vo=0.1~4.9V | 56 | 68 | --- | dB |
| 静态电源电流 | --- | --- | 80 | 240 | μA |
| 输出电流 | R=100kΩ | 20 | 23 | --- | mA |
| 输出电压摆幅（距轨） | R=100kΩ | --- | 8 | --- | mV |
| 输入电压噪声密度 | >50kHz | --- | 36 | --- | nV/√Hz |
| 相位裕度 | --- | --- | 52 | --- | ° |
| 增益裕度 | --- | --- | 17 | --- | dB |
| 工作电源电压 | 推荐 | 2.5 | --- | 5.5 | V |
| 输入共模电压范围 | Vs=5.5V | -0.1 | --- | 5.6 | V |
| 工作温度范围 | 额定 | -45 | --- | +85 | ℃ |
三、产品核心优势
1. 真正的轨到轨输出，最大化动态范围
LMV321 的输出级可实现距电源轨仅 8mV（典型值，100kΩ 负载）的摆幅，在 5V 单电源系统中能提供接近 0V~5V 的完整信号摆幅，有效提升系统动态范围和信噪比。
2. 超低输入偏置电流，高阻抗信号无忧
典型值仅 10pA 的输入偏置电流，使 LMV321 成为光电二极管放大、压电传感器接口、积分器电路及高阻抗源信号调理的理想选择，显著降低因偏置电流引起的直流误差。
3. 宽压供电，灵活适配各类系统
支持 2.5V 至 5.5V 单电源供电，兼容 3.3V、5V 等主流数字系统电源轨，无需额外稳压器件即可直接由系统电源供电，简化 BOM 并降低成本。
4. 单位增益稳定，易于设计
LMV321 为单位增益稳定型运放，可直接用作电压跟随器（缓冲器）。同时可驱动高达 200pF 的容性负载而无需额外串联隔离电阻，在长线缆驱动和 ADC 输入缓冲应用中具备天然优势。
5. 扩展工业级温度范围
额定工作温度 -45°C 至 +85°C ，推荐工作温度 -40°C 至 +85°C，覆盖工业现场、户外设备及汽车后装等严苛环境。
四、典型应用场景
场景一：便携式医疗设备与生物电信号前端
在便携式血氧仪、心电贴等电池供电设备中，LMV321 的 80μA 典型静态电流可最大限度延长电池续航。其 10pA 级输入偏置电流可直接连接高阻抗生物电极或光电二极管，配合轨到轨输出实现高分辨率 ADC 的全量程驱动。
场景二：电池管理系统（BMS）信号调理
在 3.3V 或 5V 供电的 BMS 中，LMV321 可用于电池电压分压检测、电流采样信号缓冲及温度传感器信号放大。宽输入共模范围（可略低于地电位）允许检测接近 0V 的欠压状态，轨到轨输出则确保在满量程范围内保持高精度。
场景三：安防监控与红外感应
PIR（被动红外）人体感应器输出信号微弱且源阻抗极高，LMV321 的超低偏置电流和高输入阻抗特性可有效避免信号衰减。1MHz 带宽足以覆盖人体移动频率范围（通常 <10Hz），配合低功耗特性，非常适合电池供电的无线门磁、红外报警器。
场景四：工业传感器与 4-20mA 环路
在过程控制中，LMV321 可用于 RTD/热电偶信号调理、桥式传感器放大及 4-20mA 变送器的 V-I 转换前端。其 ±0.8mV 的低输入失调电压（典型值）保证了小信号测量的准确性，而 82dB 的 PSRR 则在工业电源噪声环境下维持稳定性能。
场景五：消费电子与音频缓冲
在 TWS 耳机充电仓、智能音箱等消费电子产品中，LMV321 可用作音频前置放大、麦克风偏置缓冲或触控面板信号放大器。SOT23-5 微型封装节省 PCB 空间，低成本特性满足消费级产品的成本约束。
五、典型应用电路
同相放大配置

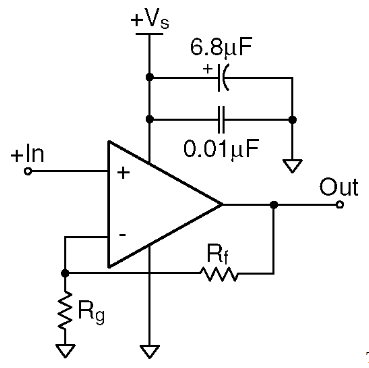

图：LMV321 典型同相放大电路（规格书推荐配置）
驱动容性负载建议
当驱动超过 200pF 的容性负载（如长同轴电缆、大输入电容 ADC）时，建议在输出端串联一个小阻值电阻 Rs（典型 50Ω~450Ω），以抑制相位滞后引起的振铃，优化瞬态响应。
六、封装与订购信息
| 型号 | 封装 | 丝印 | 包装选项 |
|---|---|---|---|
| LMV321 | SOT23-5 | EVXY | 3000 颗/卷 |
丝印说明： EV = LMV321 型号标识；X = 年份代码；Y = 日期代码
SOT23-5 引脚定义
| 引脚 | 符号 | 功能 |
|---|---|---|
| 1 | +IN | 同相输入 |
| 2 | V- | 负电源 / 地（单电源） |
| 3 | -IN | 反相输入 |
| 4 | OUTPUT | 输出 |
| 5 | V+ | 正电源 |
七、设计注意事项
- 电源去耦： 建议在电源引脚就近放置 0.01μF ~ 6.8μF 的去耦电容组合，以抑制高频噪声。
- 热设计： 最大结温为 +160°C ，持续工作应避免结温超过 +150°C，否则性能可能退化。
- 输入保护： 输入电压绝对最大额定值为 -Vs-0.5V 至 +Vs+0.5V，超出此范围需外加钳位保护电路。
- 直接替代： LMV321 与业界标准 LMV321 引脚兼容，可直接替换其他厂商同型号产品，无需修改 PCB 布局。
八、总结
芯谷科技（Silicore Technology） 致力于为客户提供高性价比的模拟集成电路解决方案。LMV321 凭借其轨到轨输出、超低偏置电流、宽压供电及工业级温度范围，已成为通用信号调理、传感器接口及电池供电设备中的理想运放之选。
如需了解更多关于 LMV321 的详细信息和技术支持，欢迎访问 Silicore 芯谷科技官方网站 www.silicore.com.cn，或联系我们的技术支持团队。
