Flutter 进阶 | 组件封装：用 CustomPainter 实现光环动画组件AnimatedHalo

关键词：Flutter、CustomPainter、AnimationController、光晕环、关键帧、AnimatedBuilder

一、需求来源

「开发呼吸灯/雷达样式组件时遇到一个痛点：设计稿给的是 Aninix/Lottie 动画（72×72、60fps、89 帧），直接引 Lottie 资源包体大、还依赖第三方运行时。」

常规做法是引 Lottie 或录 GIF，问题不少：

包体膨胀：一个 89 帧的动画资源动辄几百 KB，还得多引一个运行时依赖。
还原失真：GIF 掉帧、锯齿明显，和设计稿色值对不上。
参数写死：颜色、线宽、尺寸想微调就得重新导出资源，没法在代码里调。

需求很朴素：用纯 Dart 在 Canvas 上逐帧还原这个光晕动画，参数全部可配。

二、使用示例

基础用法：外层传任意 child（会被裁成圆形），光环自动循环播放：

dart 复制代码

AnimatedHalo(
  child: NNetworkImage(url: avatarUrl, fit: BoxFit.cover),
)

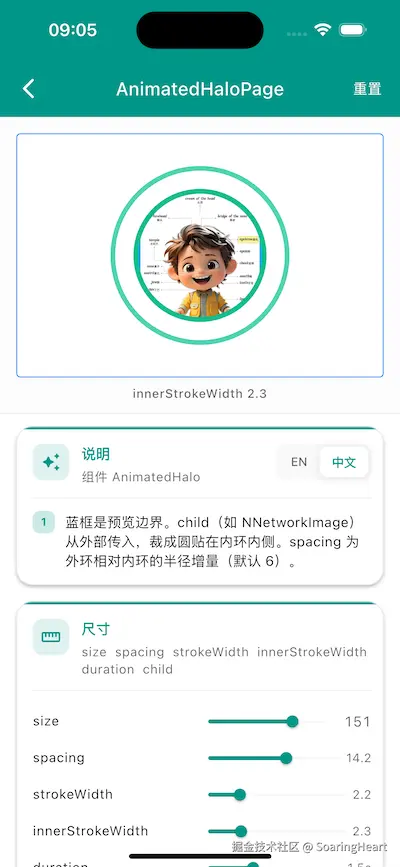

核心参数一览：

dart 复制代码

AnimatedHalo(
  size: 72,                // 画布边长，对应稿 72
  color: Color(0xFF51D3B1),// 外环描边色
  innerColor: Color(0xFF00B887), // 内环描边色
  spacing: 6,              // 外环相对内环的半径增量
  strokeWidth: 2,          // 外环线宽
  innerStrokeWidth: 4,     // 内环线宽
  duration: Duration(milliseconds: 1483), // 一轮动画时长，稿面 1483ms
  child: myWidget,
)

三、源码讲解

状态管理：循环播放 + 时长热更新

AnimationController..repeat() 无限循环，didUpdateWidget 里监听时长变化并重启：

dart 复制代码

class _AnimatedHaloState extends State<AnimatedHalo>
    with SingleTickerProviderStateMixin {
  late final controller = AnimationController(
    vsync: this,
    duration: widget.duration,
  )..repeat();

  @override
  void didUpdateWidget(covariant AnimatedHalo oldWidget) {
    super.didUpdateWidget(oldWidget);
    if (oldWidget.duration != widget.duration) {
      controller
        ..duration = widget.duration
        ..repeat();
    }
  }

  @override
  void dispose() {
    controller.dispose();
    super.dispose();
  }
}

关键坑 ：用 SingleTickerProviderStateMixin 而不是 TickerProviderStateMixin（只有一个动画），省掉多 Ticker 开销；dispose 必须释放 controller，否则报 "Ticker was active" 泄漏。

布局：child 裁圆 + 光环叠层

Stack 下层放 ClipOval 裁圆的内容，上层用 AnimatedBuilder 驱动 CustomPaint 画环：

dart 复制代码

Widget build(BuildContext context) {
  final scale = widget.size / 72;
  final imageSize =
      ((30 - widget.innerStrokeWidth / 2) * 2 * scale).clamp(0.0, widget.size);
  return SizedBox(
    width: widget.size,
    height: widget.size,
    child: Stack(
      alignment: Alignment.center,
      children: [
        ClipOval(
          child: SizedBox.square(dimension: imageSize, child: widget.child),
        ),
        AnimatedBuilder(
          animation: controller,
          builder: (context, child) => CustomPaint(
            size: Size.square(widget.size),
            painter: _AnimatedHaloPainter(
              progress: controller.value,
              color: widget.color,
              innerColor: widget.innerColor,
              spacing: widget.spacing,
              strokeWidth: widget.strokeWidth,
              innerStrokeWidth: widget.innerStrokeWidth,
            ),
          ),
        ),
      ],
    ),
  );
}

易忽略的细节 ：imageSize 按稿面「内环半径 30 - 半线宽」反推内容直径，让 child 恰好在内环内侧；AnimatedBuilder 把耗时绘制隔离在 painter 层，避免整个 subtree 重建。

画笔：两环各画一条描边圆

dart 复制代码

@override
void paint(Canvas canvas, Size size) {
  final scale = size.shortestSide / _comp; // _comp = 72
  final center = Offset(size.width / 2, size.height / 2);
  final frame = progress * _frames; // _frames = 89
  final innerRadius = 30 * scale;

  final innerPaint = Paint()
    ..style = PaintingStyle.stroke
    ..strokeWidth = innerStrokeWidth * scale
    ..color = innerColor.withValues(alpha: _innerOpacity(frame));
  canvas.drawCircle(center, innerRadius, innerPaint);

  final outerOpacity = _outerOpacity(frame);
  if (outerOpacity <= 0) {
    return; // 关键优化：透明度为 0 直接跳过外环绘制
  }
  final outerPaint = Paint()
    ..style = PaintingStyle.stroke
    ..strokeWidth = strokeWidth * scale
    ..color = color.withValues(alpha: outerOpacity);
  canvas.drawCircle(center, _outerRadius(frame, innerRadius, scale), outerPaint);
}

四、总结

这个组件核心：一个 AnimationController 循环驱动 CustomPainter，用关键帧插值在 Canvas 上逐帧还原 89 帧的 Lottie 光晕动画。

核心价值：

零资源依赖：纯 Dart 绘制，砍掉 Lottie 运行时和动画资源，包体明显缩小。
帧级还原 ：(帧号, 值) 关键帧 + Cubic 缓动插值，一比一复刻设计稿曲线。
全参数可配：颜色、线宽、半径增量、时长全部暴露，一处封装处处微调。
性能抠得细 ：透明度 0 提前 return、SingleTickerProviderStateMixin、shouldRepaint 精确对比，动画不拖 UI 帧率。
缩放适配 ：稿面数值统一乘 scale，72 设计稿可自由放到任意尺寸。

设计稿的动画不该靠"搬资源"，用几行 Canvas 曲线还原，包体更小、调参更自由。

github

pub: animated_halo
