导语
大家好呀～第4章网络层：数据平面的内容到这里就全部学完了！从4.1的网络层概述，到4.2的路由器工作原理，4.3的IP协议，4.4的SDN，再到4.5的中间盒------我们构建了一套完整的网络层数据平面知识体系。这一节我们来做一个全章总结，梳理核心知识点，然后精选一些课后习题帮助大家巩固，最后通过Wireshark实验把理论和实践结合起来。
网络层是整个计算机网络体系结构中最核心、最复杂的层次。数据平面关注的是"每个路由器如何转发数据包"，而控制平面（第5章）关注的是"路由器之间如何协作计算路由"。理解了数据平面，我们就理解了数据包在网络中的"每一跳"是怎么处理的。这为下一章学习控制平面打下了坚实的基础。
准备好了吗？让我们一起回顾这一章的精华，通过习题和实验把知识真正内化～

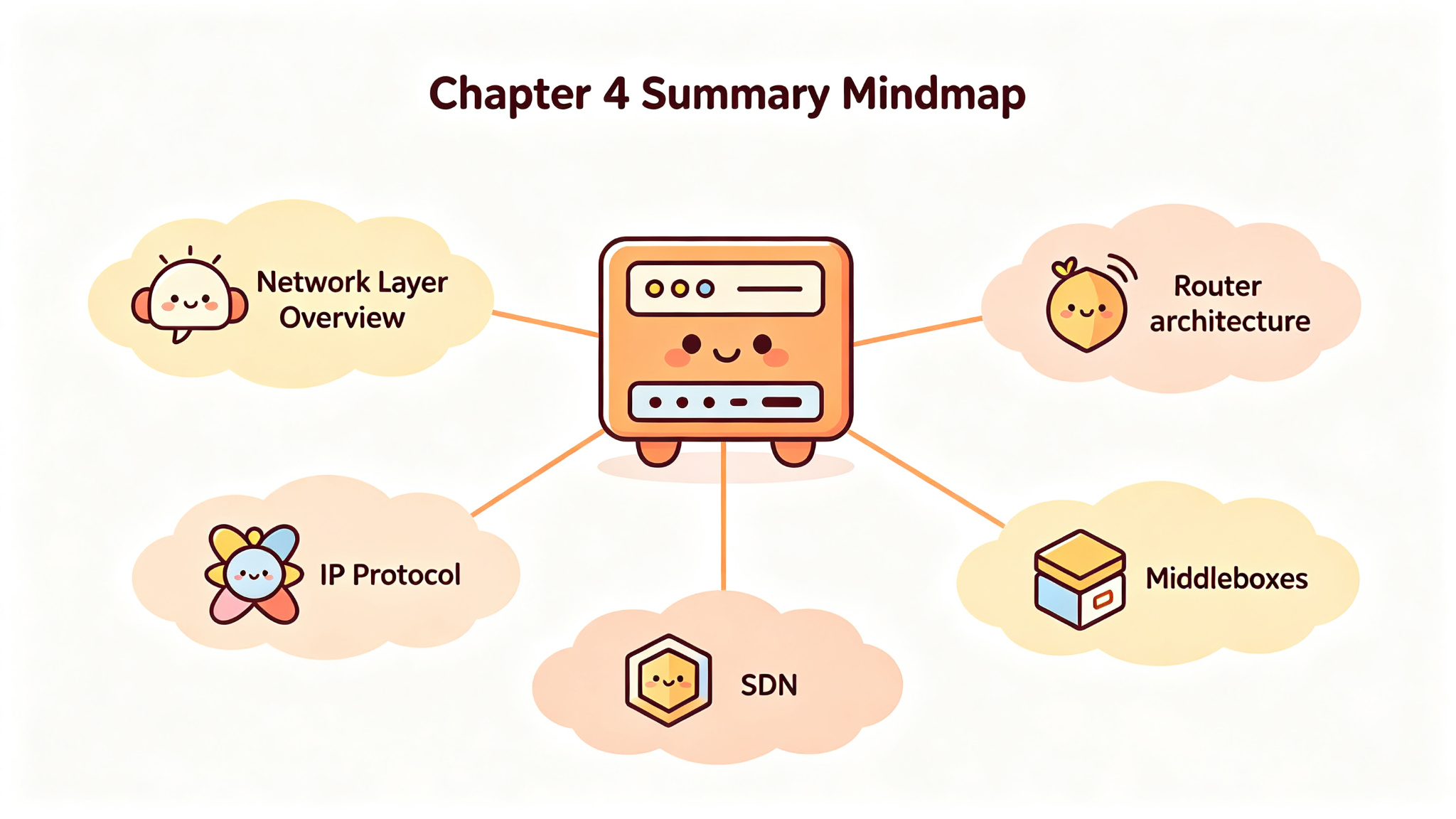

一、全章核心知识图谱
1. 网络层概述（4.1）
网络层的核心功能是把数据报从源主机送到目的主机。两个关键概念：
- 转发（Forwarding）：单路由器的本地动作，把包从输入端口送到输出端口，微秒级，属于数据平面。
- 路由选择（Routing）：全网范围的路径计算，秒级，属于控制平面。
因特网的网络层提供尽力而为服务（Best-Effort） ------不保证可靠、不保证保序、不保证时延、不保证带宽。可靠性由运输层TCP保证，体现了端到端原则。
2. 路由器工作原理（4.2）
路由器由四大组件组成：输入端口、交换结构、输出端口、路由选择处理器。
- 输入端口：物理层处理→链路层处理→查找转发表（最长前缀匹配，TCAM硬件加速）→排队
- 交换结构：经内存交换（低端）、经总线交换（中端）、经互联网络交换（高端，交叉开关）
- 输出端口：排队→调度（FIFO/优先级/WFQ）→封装→发送
- 排队位置：输出排队（最常见）、输入排队（队头阻塞HOL，用VOQ解决）
- 分组调度：FIFO（简单但不公平）、优先级排队（保证重要流量但可能饥饿）、WFQ（按权重公平分配）、AQM/RED（主动队列管理避免全局同步）
3. IP协议（4.3）
IPv4数据报首部20字节（无选项时），关键字段：版本、首部长度、TOS/DS、总长度、标识/标志/片偏移（分片）、TTL、协议、首部校验和、源/目的IP。
编址：32位地址，点分十进制。有类编址（A/B/C类）已过时，现在用CIDR（a.b.c.d/n）。子网划分提高地址利用率，隔离广播域。特殊地址：0.0.0.0、255.255.255.255、127.0.0.1、私有地址（10/8、172.16/12、192.168/16）。
DHCP四步握手自动分配IP：Discover→Offer→Request→ACK。
NAT让多个内部主机共享一个公网IP，同时转换IP和端口，维护NAT转换表。违反端到端原则但简单有效，广泛部署。
IPv6：128位地址彻底解决地址耗尽，首部固定40字节，取消校验和/分片/选项，改用扩展首部。冒号十六进制表示，支持零压缩。过渡策略：双栈、隧道、转换（NAT64）。
4. 泛化转发和SDN（4.4）
传统转发只看目的IP，功能死板。泛化转发用"匹配+操作（Match+Action）"模式，可匹配任意字段（链路层/网络层/传输层），执行任意操作（转发/丢弃/修改/复制/排队）。
OpenFlow是泛化转发的典型实现，流表由流表项组成（匹配字段、优先级、计数器、操作、超时）。多级流表降低TCAM成本，组表实现负载均衡和故障切换。
SDN把控制平面集中到控制器，数据平面由OpenFlow交换机组成。控制器用编程语言实现复杂网络逻辑，集中管理、灵活可编程。
5. 中间盒（4.5）
中间盒是执行除普通IP转发外处理的网络设备。常见类型：防火墙、NAT、负载均衡器、IDS/IPS、WAN优化器、流量整形器、VPN网关。
中间盒的挑战：违反端到端原则、配置复杂、性能瓶颈、可扩展性差、协议僵化。未来方向：NFV（软件化）、SDN（集中控制）。
二、课后习题精选
复习题（R系列）
R1. 数据报网络中，转发和路由选择有什么区别？
转发是单路由器的本地动作------当数据包到达输入端口时，路由器根据转发表决定从哪个输出端口发送，是微秒级的操作。路由选择是全网范围的路径计算------所有路由器协同工作，计算从源到目的地的完整路径，是秒级的操作。打个比方：转发是"到了路口往左拐还是往右拐"，路由选择是"出发前用导航规划整条路线"。
R2. 为什么运输层能提供可靠数据传输，而网络层不提供？
这体现了端到端原则。网络层如果提供可靠服务，每个路由器都需要维护连接状态、做确认和重传，大大增加了路由器的复杂度和成本。而运输层在端系统实现可靠性，更灵活------应用可以根据需求选择TCP（需要可靠）或UDP（不需要可靠）。而且链路层已经有差错检测，运输层也有校验和，网络层再做一遍是冗余。
R3. 最长前缀匹配是什么？为什么需要它？
最长前缀匹配是指：当一个IP地址匹配转发表中的多条前缀时，选择前缀长度最长（最具体）的那条。比如目的地址192.168.1.100同时匹配192.168.1.0/24和192.168.0.0/16，应该选/24那条。需要最长前缀匹配是因为转发表中可能有默认路由（0.0.0.0/0）和更具体的路由，应该优先使用更具体的路由。
R4. NAT是如何工作的？它有什么缺点？
NAT路由器维护一张转换表，记录内部地址:端口到外部地址:端口的映射。外出数据包的源IP和源端口被转换成公网IP和新端口；进入数据包的目的IP和目的端口根据转换表改回内部地址。缺点：违反端到端原则（外部无法主动连接内部主机）、NAT设备有状态（增加复杂度和故障点）、P2P应用需要NAT穿透技术、不是解决地址耗尽的根本方案。
R5. SDN的核心思想是什么？它和传统网络有什么区别？
SDN的核心思想是把控制平面从路由器中分离出来，集中到一个远程控制器中。数据平面的交换机只负责转发（通过OpenFlow协议接收控制器下发的流表），控制平面的路由计算全部由控制器完成。区别：传统网络每个路由器自己算路由（分布式），SDN由控制器统一算路由（集中式）；传统网络功能由硬件决定（固定），SDN功能由控制器软件编程（灵活可编程）。
习题（P系列）
P1. 考虑一个有8个接口的路由器，每个接口的IP地址和子网如下：接口0: 192.168.1.1/24，接口1: 192.168.2.1/24，接口2: 10.0.0.1/8，接口3: 172.16.0.1/12。请写出该路由器的转发表（用最长前缀匹配）。
转发表如下：
| 目的前缀 | 输出接口 |
|---|---|
| 192.168.1.0/24 | 接口0 |
| 192.168.2.0/24 | 接口1 |
| 10.0.0.0/8 | 接口2 |
| 172.16.0.0/12 | 接口3 |
| 0.0.0.0/0 | 默认接口（如接口4） |
当一个目的地址为192.168.1.50的数据包到达时，它匹配192.168.1.0/24（最长前缀），从接口0转发。当目的地址为10.1.2.3时，匹配10.0.0.0/8，从接口2转发。当目的地址为8.8.8.8时，只匹配默认路由0.0.0.0/0，从默认接口转发。
P2. 假设一个IP数据报的总长度为4000字节（首部20字节，数据3980字节），需要经过一个MTU为1500字节的链路。请计算需要分成几个片，每个片的偏移量和MF标志。
MTU=1500字节，每个片的IP首部20字节，所以每个片最多承载1480字节数据。1480是8的倍数（片偏移以8字节为单位），符合要求。
数据部分3980字节：
- 片1：数据1480字节，偏移0，MF=1（后面还有片）
- 片2：数据1480字节，偏移1480/8=185，MF=1
- 片3：数据3980-1480-1480=1020字节，偏移2960/8=370，MF=0（最后一个片）
共3个片。注意：片偏移以8字节为单位，所以偏移量分别是0、185、370。
P3. 考虑一个使用RED的路由器，队列最小阈值5个包，最大阈值15个包。当队列长度为10个包时，RED的丢包概率是多少？（假设最大丢包概率为0.1）
RED的丢包概率公式（线性增长）：当队列长度在min_th和max_th之间时，丢包概率 = max_p × (avg_len - min_th) / (max_th - min_th)。
代入：0.1 × (10 - 5) / (15 - 5) = 0.1 × 5/10 = 0.05 = 5%。
当队列长度小于5时，丢包概率为0；大于15时，丢包概率为1（所有新到的包都丢弃）。RED通过在队列满之前就随机丢包，避免了弃尾策略导致的TCP全局同步问题。
P4. 一个NAT路由器的转换表如下：
| 内部地址:端口 | 外部地址:端口 |
|---|---|
| 192.168.1.10:3000 | 202.1.1.1:5000 |
| 192.168.1.20:4000 | 202.1.1.1:5001 |
请描述以下数据包经过NAT时的转换：
(a) 源192.168.1.10:3000 → 目的128.1.1.1:80（外出）
(b) 源128.1.1.1:80 → 目的202.1.1.1:5001（进入）
(a) 外出数据包：NAT查找转换表，源192.168.1.10:3000匹配第一条，转换为源202.1.1.1:5000，目的不变。转换后：源202.1.1.1:5000 → 目的128.1.1.1:80。
(b) 进入数据包：NAT查找转换表，目的202.1.1.1:5001匹配第二条，转换为目的192.168.1.20:4000，源不变。转换后：源128.1.1.1:80 → 目的192.168.1.20:4000。
三、Wireshark实验：探究IP
实验目标
通过Wireshark抓包，观察IP数据报的实际格式和字段，理解IP分片、TTL、协议号等概念，验证理论知识。
实验步骤
步骤1：捕获IP数据报
打开Wireshark，选择正在使用的网络接口（如Wi-Fi或以太网），开始抓包。然后打开浏览器访问一个网站（如www.baidu.com），或者在命令行执行ping www.baidu.com。抓包几秒钟后停止。
在Wireshark的过滤栏中输入ip，只显示IP数据报。点击任意一个IP数据报，在中间的详情面板中展开"Internet Protocol Version 4"，可以看到IP首部的各个字段。
步骤2：观察IP首部字段
在详情面板中，你可以看到以下字段：
- Version（版本）：值为4，表示IPv4
- Header Length（首部长度）：通常为20字节（值为5，5×4=20）
- Differentiated Services Field（区分服务字段）：通常为0x00（普通服务）
- Total Length（总长度）：整个IP数据报的长度（首部+数据）
- Identification（标识）：同一个数据报的所有片有相同标识
- Flags（标志）：DF位（不分片）和MF位（更多片）
- Fragment Offset（片偏移）：通常为0（未分片）
- Time to Live（生存时间）：常见值64（Linux/macOS）或128（Windows）
- Protocol（协议）：6表示TCP，17表示UDP，1表示ICMP
- Header Checksum（首部校验和）：Wireshark会验证校验和是否正确
- Source（源IP）：你的电脑的IP地址
- Destination（目的IP）：服务器的IP地址
步骤3：观察TTL变化
执行traceroute www.baidu.com（Windows上是tracert），同时用Wireshark抓包。你会看到一系列TTL从1开始递增的IP数据报------TTL=1的包被第一个路由器丢弃并回送ICMP超时报文，TTL=2的包到达第二个路由器......这就是traceroute的工作原理。
在Wireshark中过滤icmp，可以看到每个路由器回送的"Time-to-live exceeded"报文，其中包含了原始数据报的信息。
步骤4：观察IP分片（可选）
要观察IP分片，可以发送一个超过MTU的大数据包。在Linux/macOS上执行：ping -s 5000 www.baidu.com（发送5000字节的ICMP包）。在Wireshark中过滤ip，你会看到这个大数据包被分成多个片，每个片有相同的标识（Identification），MF标志和片偏移不同。
注意：很多系统默认设置了DF位（不分片），如果路径MTU小于数据包大小，路由器会丢弃并回送"Fragmentation Needed"ICMP报文。这就是路径MTU发现机制。
步骤5：观察IPv6（可选）
如果你的网络支持IPv6，可以在Wireshark中过滤ipv6，观察IPv6数据报的格式。IPv6首部固定40字节，没有校验和字段，地址是128位的冒号十六进制格式。可以执行ping6 ipv6.google.com（如果支持）来生成IPv6流量。
实验思考问题
- 你抓到的IP数据报中，协议字段的值有哪些？分别对应什么协议？
- TTL的初始值是多少？经过了多少跳到达目的地？
- 你观察到IP分片了吗？如果有，每个片的偏移量和MF标志是什么？
- 对比IPv4和IPv6首部，有哪些字段被取消了？为什么？
- 用Wireshark查看TCP数据报的IP首部，源IP和目的IP分别是什么？和你用
ifconfig/ipconfig查到的一致吗？
本节核心总结（必看）
第4章网络层：数据平面的核心知识体系：
一、五大核心模块
- 网络层概述：转发vs路由选择、数据平面vs控制平面、尽力而为服务
- 路由器工作原理：输入端口→交换结构→输出端口、最长前缀匹配、三种交换方式、排队与调度
- IP协议：IPv4首部格式、CIDR编址、子网划分、DHCP、NAT、IPv6
- 泛化转发与SDN：Match+Action、OpenFlow流表、集中控制器
- 中间盒：防火墙、NAT、负载均衡器、IDS、NFV与SDN趋势
二、高频考点
- 最长前缀匹配的计算
- IP分片的计算（偏移量、MF标志）
- 子网划分和CIDR地址计算
- NAT转换表的工作原理
- 三种交换方式的对比
- SDN与传统网络的区别
- IPv4与IPv6首部的对比
三、实验要点
- Wireshark查看IP首部各字段
- TTL与traceroute原理
- IP分片观察
- IPv4与IPv6对比
结语
第4章网络层：数据平面到这里就全部结束了！这一章我们从网络层的基本概念出发，深入了路由器的内部结构，学习了IP协议的每一个字段，了解了SDN如何革新网络架构，还认识了网络中各种中间盒。这些知识构成了理解现代计算机网络的核心基础。
数据平面解决的是"数据包到了路由器怎么转发"的问题，而控制平面要解决的是"路由器怎么知道该往哪转发"的问题------也就是路由选择协议。下一章第5章我们将学习网络层：控制平面，包括链路状态路由算法（OSPF）、距离向量路由算法、BGP（因特网的路由协议）、SDN控制平面、ICMP等内容。控制平面是网络的"大脑"，决定了数据的走向，同样精彩！
建议大家在学习完理论后，一定要动手做Wireshark实验------亲眼看到IP数据报的结构、TTL的变化、分片的过程，比看书本上的图印象深刻得多。理论结合实践，才是学习计算机网络的最佳方式。
