汽车制造领域，总装与零部件装配环节的大量工作仍依赖人工完成。操作员需要按照标准作业流程（SOP）执行一系列精密动作，任何一次跳步、漏装或错序，都可能在整车测试或售后阶段暴露为严重质量问题。传统的解决方案依赖纸质SOP挂板、巡检抽查和员工自检，但这些手段既无法实时拦截异常，也无法沉淀结构化的过程数据。
近年来，随着计算机视觉与边缘计算技术的成熟，一种面向人工工位的SOP行为监控检测防错漏系统开始在汽车工厂落地。本文将从一个实际部署案例出发，拆解其技术架构、核心算法逻辑以及数据可视化带来的管理价值。
一、系统架构与技术原理

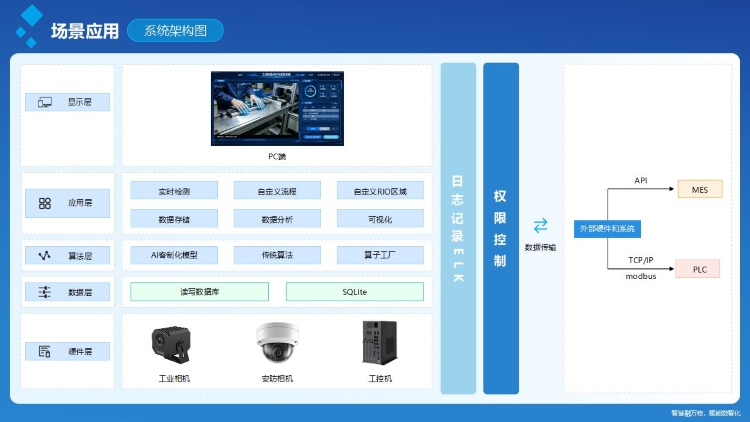

该系统本质上是一个面向离散制造场景的实时动作识别与合规性判定平台。其整体架构可分为三层：
1、感知层：

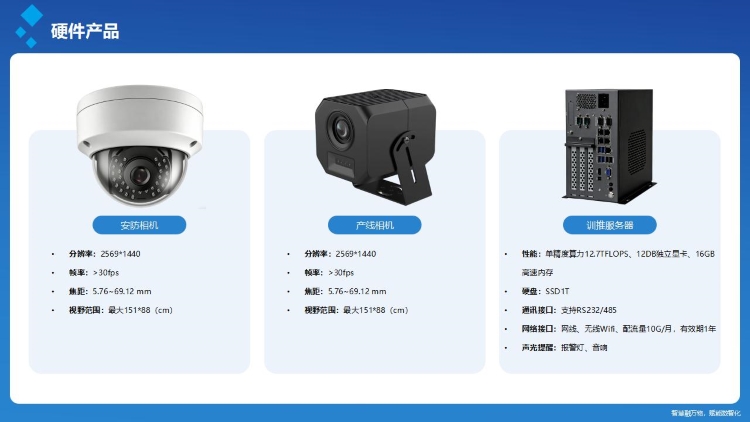

采用工业级全局快门相机，分辨率不低于1280×1024，帧率设定在20-30FPS。镜头选用8mm定焦，确保覆盖60cm×80cm的典型操作台面区域。补光灯采用白光LED环形光源，色温5000K，适应车间白天与夜晚的光照变化。
2、推理层：
工控主机搭载NVIDIA Jetson系列边缘计算模块，运行轻量化姿态估计与目标检测模型。模型基于TensorRT进行INT8量化，单帧推理延迟控制在50ms以内。系统预先采集2000组以上标准操作视频作为正样本，同时录制常见错误操作作为负样本，训练分类器区分OK/RUN/NG三种工序状态。
3、应用层：
上位机软件采用C# WinForms开发，后端数据库使用SQLite存储工序日志与告警记录。UI界面分为实时监控面板、历史查询窗口与统计分析仪表盘三大模块。
二、工序自定义与逻辑编排
不同于通用安防监控系统，这套方案的核心能力在于工序的可配置性。
1、步骤编辑器：
工程师在后台通过拖拽方式创建工序链。每个步骤需定义触发条件，例如"手部进入ROI区域A并停留超过0.5秒"视为"取料动作完成"。单工位最多支持32个步骤，步骤间可设置串行依赖关系，即前一步状态变为OK后，下一步才开始计时检测。
2、阈值设定：
每个步骤可单独配置最大允许耗时。例如"涂胶动作"设定为3-8秒，低于3秒判定为"敷衍操作"，高于8秒判定为"停滞异常"。超出阈值范围时，系统自动将该步骤标记为NG并触发告警。
3、物料识别：
在物料盒区域划分多个ROI子区域，每个子区域绑定唯一物料编码。AI模型通过形状匹配与OCR辅助识别，判断操作员从哪个料盒取物。若取料区域与当前步骤预期物料不匹配，立即报错。
三、实时可视化与数据流转
系统的另一大亮点是将抽象的动作合规性转化为直观的图表与数字，让管理者一目了然。

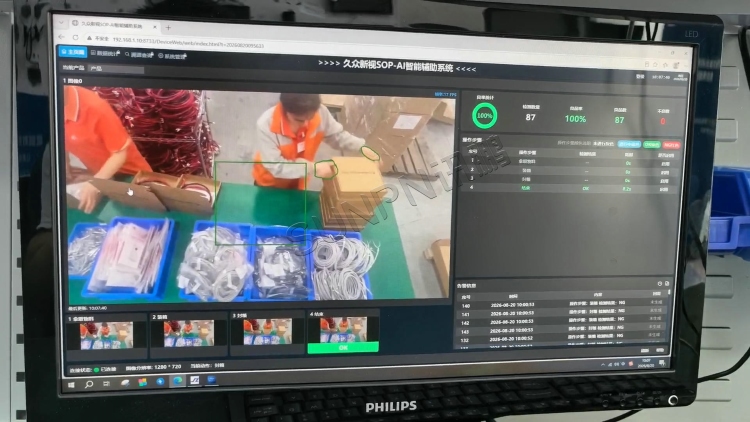

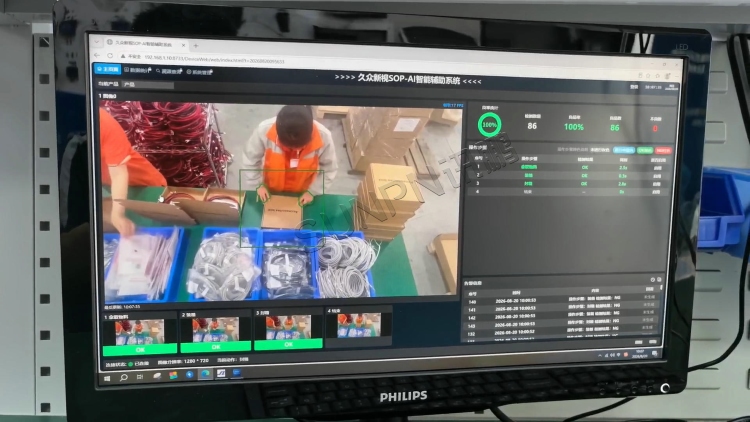

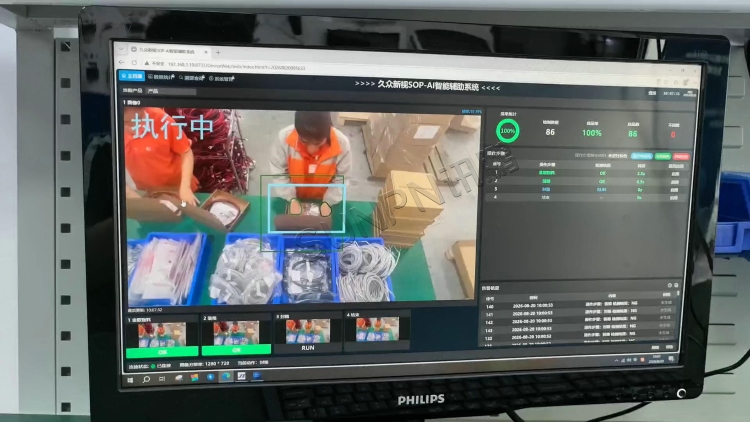

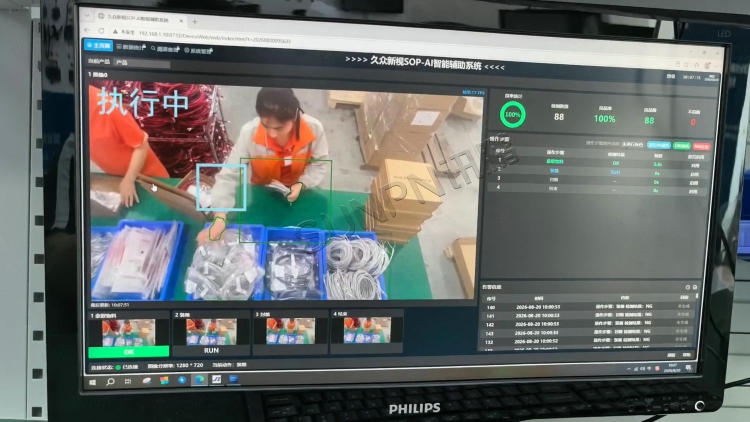

1、工位状态看板：每台显示器实时展示当前工位的工序进度条，每个步骤以绿（OK）、黄（RUN）、红（NG）三色方块标识。旁边附带当前操作员的头像与工号，方便班组长安抚或指导具体人员。
2、异常热力图：系统按小时维度统计每个步骤的NG次数，生成热力图叠加在工序流程图上。颜色越深的步骤代表出错频率越高，管理者据此可以快速定位瓶颈工序，决定是否需要优化SOP或增加防呆工装。
3、OEE关联分析：系统输出的工序耗时数据可导入MES或SCADA系统，与设备综合效率（OEE）指标联动。例如，当某个工位的"封箱"步骤平均耗时从5秒上升到8秒，可能预示着胶带卷即将用完或操作员疲劳，系统会自动推送预警消息至班组长手机端。
四、落地案例与数据表现
在某汽车转向器装配工厂的密封圈压装工位，部署该系统后的实测数据如下：
1、检测覆盖率
系统上线首周共检测操作动作12,600余次，成功识别并告警漏装密封圈19例、错装型号7例、顺序颠倒3例。经人工复核，误报率为2.1%，漏报率为0%。
2、数据可视化成效
管理层通过仪表盘发现，"涂润滑脂"步骤的NG率在下午3-4点时段明显偏高，达到8.5%。分析原因为该时段操作员连续作业疲劳，导致涂脂不均匀。随后在该工位增加每2小时轮岗机制，NG率降至1.2%。
3、追溯效率提升
过去发生客诉后，追溯一台转向器的装配记录需要翻查纸质表单约40分钟。现在通过系统输入产品二维码，3秒内即可调取完整的工序执行录像与AI判定日志，效率提升近800倍。
五、部署注意事项
在实际推进过程中，有几个技术细节值得关注：
1、光照鲁棒性：车间常有移动式照明设备或天窗自然光变化，建议在相机参数中开启自动增益与自动白平衡，并在模型训练时加入光照增强数据。
2、遮挡处理：操作员身体或手臂可能短暂遮挡关键区域，算法需设计超时重试机制，例如连续5帧检测不到手部时暂不判定异常，等待1秒后重新检测。
3、模型更新：新产品导入时需重新采集动作样本并微调模型，建议预留每周半天的模型维护窗口期。
SOP行为监控检测防错漏系统通过将人工操作转化为可量化、可追溯的结构化数据，为汽车工厂的工序质量管理提供了全新的技术路径。它不仅在微观层面拦截每一次违规操作，更在宏观层面通过数据可视化驱动持续改善。对于追求精益生产和零缺陷目标的汽车制造企业而言，这是一项值得纳入数字化转型规划的基础设施。
