在简单的网络环境中，当 交换机配置完端口后 ，即可直接应用，但若在复杂或规模较大的网络环境中， 一般还要进行VLAN的规划 ，因此在交换机上还需进行VLAN的配置。

一. VLAN 的建立和删除

1.1 Catalyst 3500(Cisco IOS系统)交换机的VLAN建立和删除配置。

1.1.1 建立 VLAN。

命令格式：vlan<vlan_ID>name <vlan_name>。

Switch-3528-TEST (vlan) # vlan 100 name vlanwork (建立VLAN100，名称为vlanwork)

以太网VLAN ID取值范围：2-1000

1.1.2 删除 VLAN。

Switch-3528-TEST (vlan) #no vlan 100（删除vlan100)

1.1.3 修改 VLAN.

修改VLAN与建立VLAN步骤完全相同 。例如将 vlan 100的名称修改为vlangroup的命

令如下:

Switch-3528-TEST (vlan) #vlan 100 name vlangroup

Switch-3528-TEST(vlan)#exit(返回特权模式,保存 VLAN 配置)

1.1.4 例题

1. 在Catalyst 3524以太网交换机上建立名为hyzx204的VLAN，正确的配置语句是( C )

   A、vlan 1 name hyzx204

   B、vlan 105 hyzx204

   C、vlan 500 name hyzx204

   D、vlan 1005 name hyzx204

   以太网VLAN ID取值范围：2-1000

2. 单选题 在Catalyst 3548上建立ID号为120，名为phy120的VLAN,并删除ID号为100，名为phy100的VLAN，正确的配置命

   令是（D）

   A.、Switch- 3548#vlan data Swith-3548(vlan)#vlan name phy120 Switch-3548(vlan)#no vlan phy100 Switch-3548(vlan)#exit Switch-3548#

   B、Switch-3548#vlan data Switch-3548(vlan)#vlan 120 name phy120 Switch-3548(vlan)#clear vlan 100 Switch-3548(vlan)#exit Switch-3548#

   C、 Switch-3548#vlan data Switch-3548(vlan)#set vlan 120 name phy120 Switch-3548(vlan)#delete vlan 100Switch-3548(vlan)#exit Switch-3548#

   D、 Switch-3548#vlan data Switch-3548(vlan)#vlan 120 name phy120 Switch-3548(vlan)no vlan i00 Switch-

   3548(vlan)#exit Switch-3548

建 #vlan 120 name phy120

删 #no vlan 100

1.2 Catalyst6500(CatOS系统)交换机的VLAN建立和删除配置

1.2.1 建立VLAN

命令格式：set vlan name <vlan_name>。

Switch-6509-TEST> (enable) set vlan 100 name vlanl00(建立 VLAN 100 ,名称为 vlanl00)

1.2.2 刪除VLAN.

命令格式：clear vlan<vlan_num>。

Switch-6509-TEST> (enable) clear vlan 100 (删除 VLAN 100)

35 no vlan

65 clear vlan

二. 分配交换机端口到VLAN中

2.1 Catalyst 3500交换机的配置方法。

1. 步骤一：进入端口配置 模式。

   Switch-3528-TEST (config)#int f0/1

2. 步骤二：为端口分配VLAN

   命令格式：

   switchport access vlan < vlan-ID >

   Switch-3528-TEST (config-if)# switchport access vlan 100 (将端口 f0/1 划分到 VLAN 100 中)

2.2 Catalyst 6500(CatOS 系统)交换机的配置方法。

命令格式：set vlan<mod/port>。

Switch-6509-TEST>(enable) set vlan 100 0/1 (将端口 0/1 划分到 VLAN100 中)

三. VLAN Trunk的配置

3.1 Catalyst 3500交换机的VLAN Trunk 配置。

1. 步骤一：进人交换机端口配置模式。
   Switch-3528-TEST # configure terminal
   Switch-3528-TEST ( config) #int fo/24
   Switch-3528-TEST (config-if)#
2. 步骤二：配置VLAN Trunk模式。
   Switch-3528-TEST ( config-if)# switchport mode trunk
3. 步骤三：封装VLAN协议
   Switch-3528-TEST (config-if)# switchport trunk encapsulatior dotlq（配置VLAN Trunk的封装模式为802.1q)
4. 步骤四：设置允许中继的VLAN。
   Switch-3528-TEST (config-if) #switchport trunk allowed vlan 1, 10 (允许VLAN1和VLAN10通过此Trunk 通路)
   Switch-3528-TEST (config-if) # switchport trunk allowed vlan 1-10（1到10）
   Switch-3528-TEST (config-if) # switchport trunk allowed vlan except 11-20
   (注:except表示从允许的VLAN列表中去掉一些VLAN号，也就是参数中给出的是不允许中继的VLAN。例如,except 11-20表示除去11~20外,其余的所有VLAN都被添加到允许中继的VLAN列表中。)

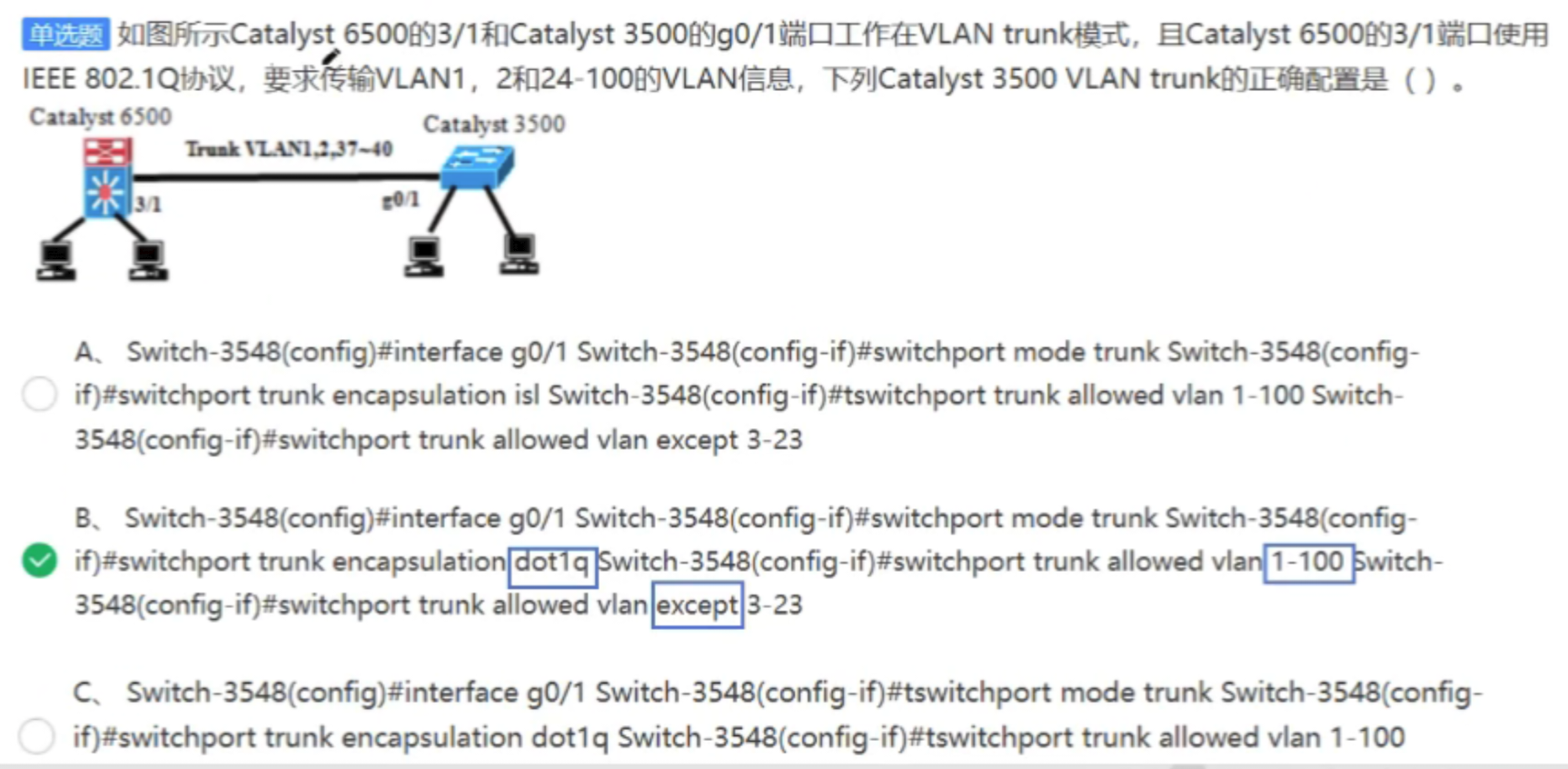

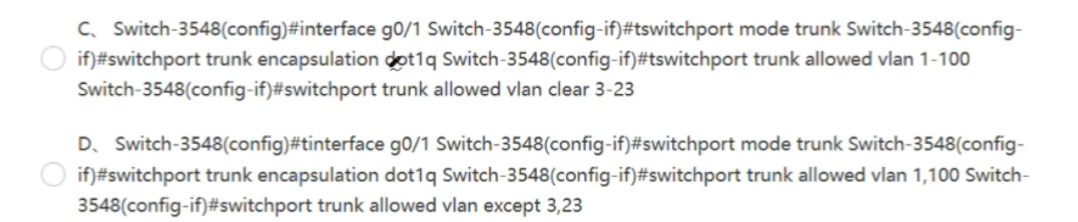

3.1.1 例题

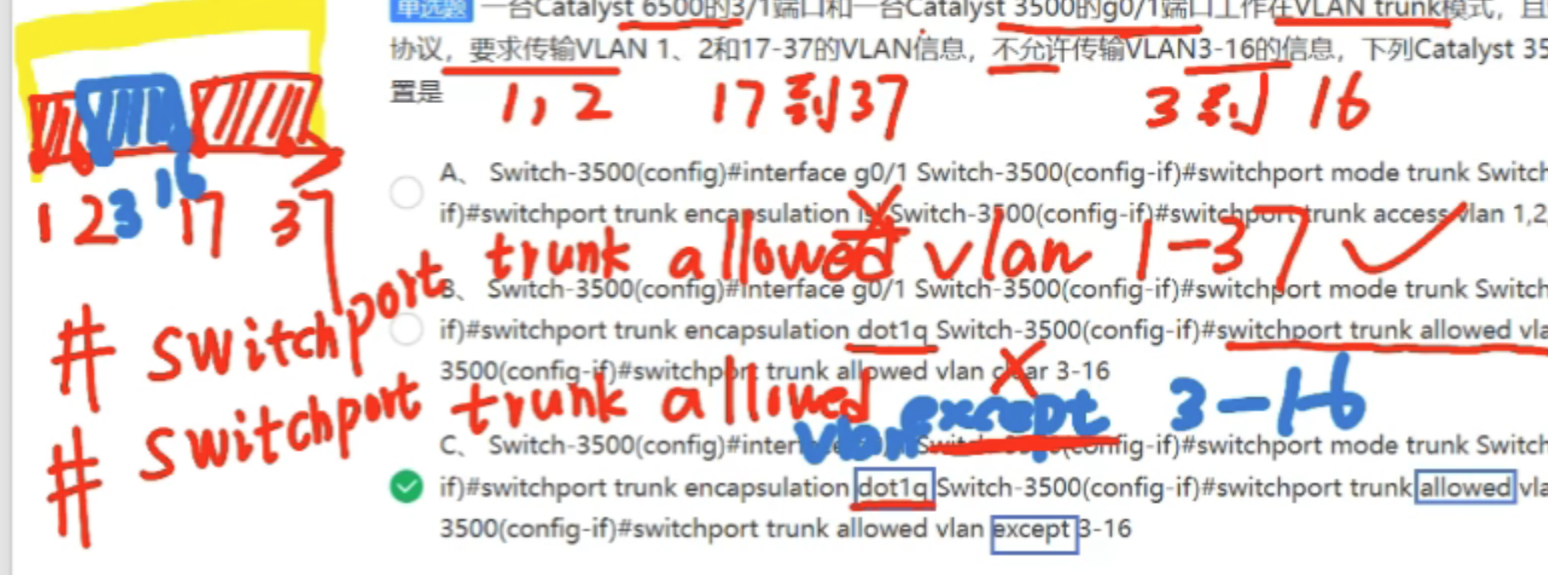

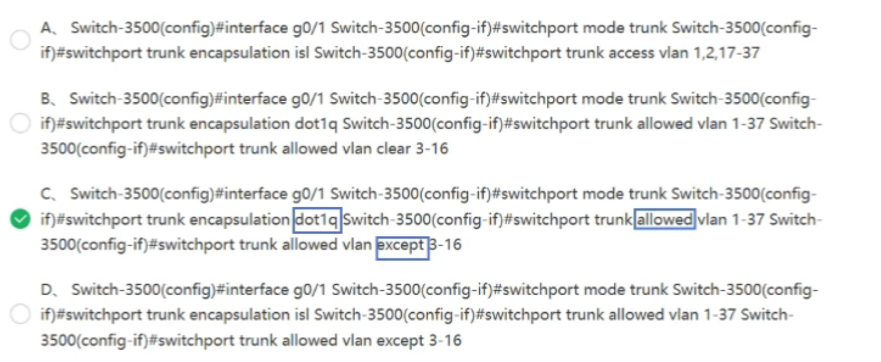

1. 一台Catalyst 6500的3/1端口和一台Catalyst 3500的g0/1端口工作在VLAN trunk模式,且端口3/1使用IEEE802.1Q协议，要求传输VLAN1、2和17-37的VLAN信息，不允许传输VLAN3-16的信息，下列Catalyst 3500 VLAN trunk的正确配置是（）


2.


3.2 Catalyst 6500交换机的VLAN Trunk 配置。

1. 步骤一:配置VLAN Trunk模式,封装VLAN协议。
   命令格式：set trunk<mod/port>。
   Switch-6509-TEST> (enable) set trunk 1/24 on dotlq (配置 VLAN Trunk 模式,封装 VLAN 协议)
2. 步骤二：设置允许中继的VLAN。
   命令格式：set trunk <mod/port>vlan
   Switch-6509-TEST>(enable) set trunk 1/24 vlan 11-20 (在端口1/24 的允许 VLAN列表中添加 11 ~20号vlan)

命令格式：clear trunk <mod/port>。

Switch-6509-TEST>(enable) clear trunk 1/24 16-20 (将 VLAN16 至VLAN 20 从允 VLAN 列表中删

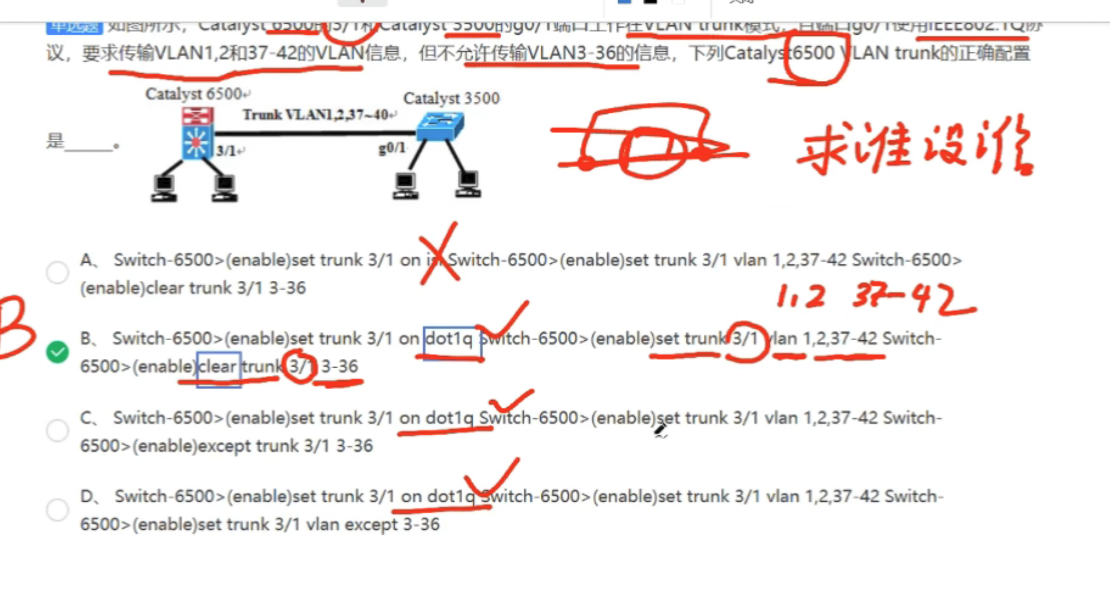

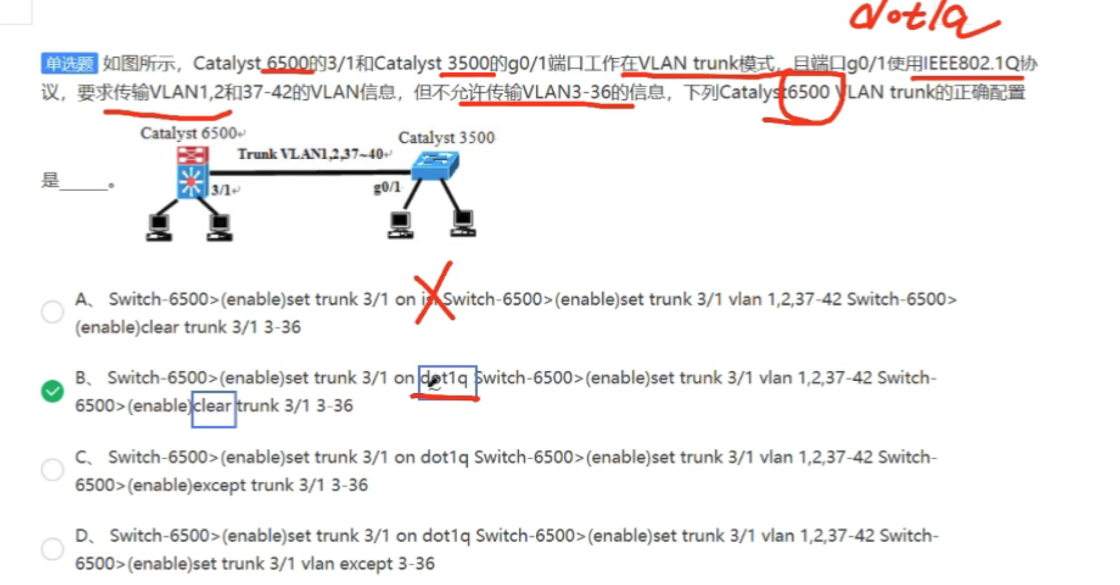

3.2.1 例题
