QML 常见的四种导航布局

Quz2026-09-17 19:05

本文主要介绍 qml_navigation_layout（QML导航布局示例工程，下载链接在结尾处），整合了 Qt Quick Controls 开发中最常用的四种导航样式：顶部导航、抽屉式导航、侧边导航栏、底部导航栏，几乎覆盖了日常软件开发中所有主流的导航界面场景。

提前分清：两个极易混淆的页面切换组件

在动手实操四种导航布局前，先吃透两个名字相似、用法和场景完全不同的核心组件，这是避开新手误区、理解导航切换逻辑的关键。

1. StackLayout 堆叠布局

StackLayout（堆叠布局） 的核心逻辑是将所有子页面层层堆叠在一起，同一时间只展示单个页面。它依靠 currentIndex 属性精准控制当前显示的页面，页面切换为瞬时完成，无任何过渡动画。

该组件专门适配平级页面切换场景，比如常见的标签页 Tab 切换，页面之间无先后顺序、无层级隶属关系，仅需快速切换展示内容。

2. StackView 页面栈

StackView（页面栈） 用于管理存在先后层级关系的页面，和 StackLayout 的平级逻辑完全不同。

可以简单理解为页面堆栈：需要打开新页面时，调用 push 方法将页面压入栈中；需要返回上一页时，调用 pop 方法弹出当前页面。页面栈始终只展示最顶层页面，完整记录了页面跳转轨迹，天然支持前进、后退操作，还能为页面进出配置专属转场动画，适配各类层级跳转业务。

核心组件选型总结

  1. 页面为平级并列关系 、仅需快速切换（标签页切换），优先使用 StackLayout；
  2. 页面存在层级跳转、返回逻辑 ，需要转场动画，优先使用 StackView；
  3. 本工程中的抽屉式导航为特殊实现，无需使用以上两个组件，内容区域直接通过矩形组件搭建，逻辑更简洁直观。

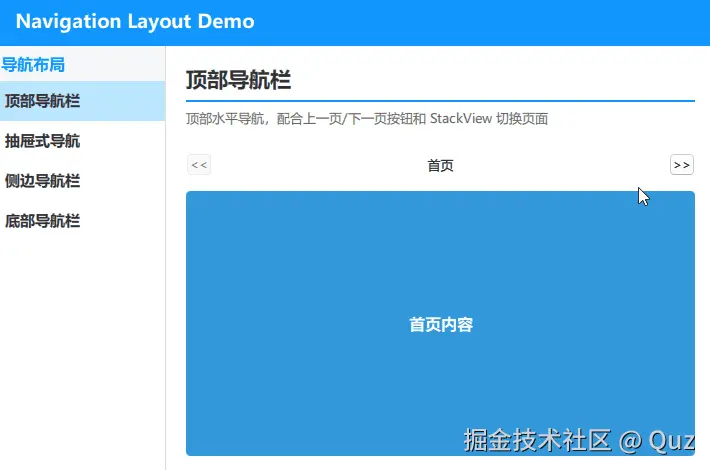

Demo 1 顶部导航栏

顶部导航栏采用经典的三段式布局。内容区域由 StackView 页面栈全权管理，页面前进时，新页面从右侧滑入、旧页面向左滑出。

演示代码

yaml 复制代码
import QtQuick
import QtQuick.Controls
import QtQuick.Layouts
FadeInAnimation {
    id: root
    QtObject {
        id: nav
        property int currentIndex: 0
        property var pages: [
            { name: "首页", color: "#3498db" },
            { name: "文件", color: "#9b59b6" },
            { name: "设置", color: "#e67e22" }
        ]
    }
    ColumnLayout {
        anchors.fill: parent
        anchors.margins: 20
        spacing: 15
        // ... 省略标题组件 TitleSeparator ...
        RowLayout {
            Layout.fillWidth: true
            spacing: 10
            Button {
                text: "<<"
                enabled: nav.currentIndex > 0
                onClicked: {
                    nav.currentIndex--
                    stackView.pop()
                }
            }
            Text {
                Layout.fillWidth: true
                horizontalAlignment: Text.AlignHCenter
                text: nav.pages[nav.currentIndex].name
                font.pointSize: 10
            }
            Button {
                text: ">>"
                enabled: nav.currentIndex < nav.pages.length - 1
                onClicked: {
                    nav.currentIndex++
                    // 页面索引通过参数注入：若让每个页面都绑定 nav.currentIndex，
                    // 切换时栈内所有页面会一起变色。
                    stackView.push(pageComponent, { "idx": nav.currentIndex })
                }
            }
        }
        StackView {
            id: stackView
            Layout.fillWidth: true
            Layout.fillHeight: true
            // 转场时页面从边界外滑入，必须裁剪，否则会溢出到左侧导航栏
            clip: true
            initialItem: pageComponent
            pushEnter: Transition {
                PropertyAnimation {
                    property: "x"
                    from: stackView.width
                    to: 0
                    duration: 200
                }
                PropertyAnimation {
                    property: "opacity"
                    from: 0
                    to: 1
                    duration: 200
                }
            }
            // ... 省略 pushExit / popEnter / popExit 三组转场，写法对称、方向相反 ...
        }
    }
    Component {
        id: pageComponent
        Rectangle {
            id: pageRect
            property int idx: 0
            color: nav.pages[pageRect.idx].color
            radius: 4
            Text {
                anchors.centerIn: parent
                text: nav.pages[pageRect.idx].name + "内容"
                color: "#fff"
                font.pointSize: 12
                font.bold: true
            }
        }
    }
}

关键逻辑解析

本示例采用职责分离的清晰设计：StackView 专门负责页面渲染和层级跳转，而 nav.currentIndex 仅控制顶部标题与切换按钮状态。两者解耦，从根本上避免标题和页面状态不匹配的问题。

核心实用开发小技巧：通过 push(pageComponent, { "idx": nav.currentIndex }) 以传参方式为新页面注单独传入索引值参数，页面通过以 property int idx 接收使用。禁止页面不要直接绑定全局的 nav.currentIndex，否则切换页面时，栈内所有历史页面会同步刷新样式，引发逻辑错误出现异常 bug。

适用场景：向导式多步流程、软件设置页层级跳转、需要「返回」的层级导航场景。

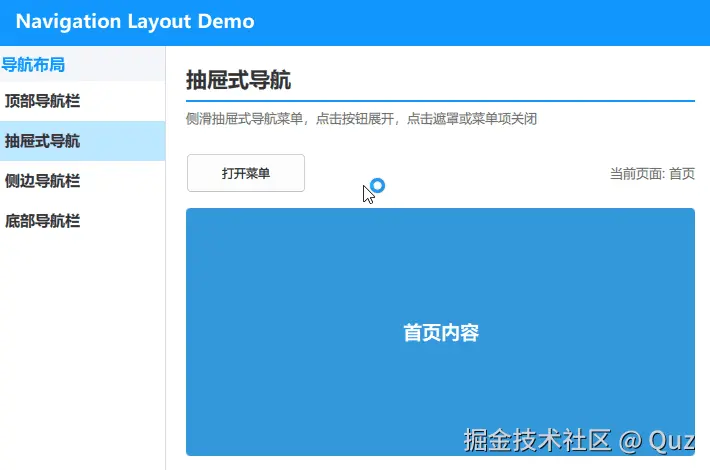

Demo 2 抽屉式导航

抽屉式导航是轻量化临时导航方案，默认隐藏不占用屏幕空间，点击按钮即可从内容区左侧滑出深色菜单面板。点击菜单项切换页面，或点击背景遮罩，均可收起抽屉面板，交互简洁轻便。

演示代码

yaml 复制代码
import QtQuick
import QtQuick.Controls
import QtQuick.Layouts
FadeInAnimation {
    id: root
    QtObject {
        id: drawerNav
        property int currentIndex: 0
        property bool isOpen: false
        property var pages: [
            { name: "首页", color: "#3498db" },
            { name: "消息", color: "#9b59b6" },
            { name: "设置", color: "#e67e22" }
        ]
    }
    ColumnLayout {
        anchors.fill: parent
        anchors.margins: 20
        spacing: 15
        // ... 省略标题组件 TitleSeparator ...
        RowLayout {
            Layout.fillWidth: true
            spacing: 10
            Button {
                implicitWidth: 120
                implicitHeight: 40
                text: drawerNav.isOpen ? "关闭菜单" : "打开菜单"
                onClicked: drawerNav.isOpen = !drawerNav.isOpen
            }
            Text {
                Layout.fillWidth: true
                horizontalAlignment: Text.AlignRight
                text: "当前页面: " + drawerNav.pages[drawerNav.currentIndex].name
                font.pointSize: 10
                color: "#666"
            }
        }
        Rectangle {
            Layout.fillWidth: true
            Layout.fillHeight: true
            radius: 4
            color: drawerNav.pages[drawerNav.currentIndex].color
            Behavior on color {
                ColorAnimation {
                    duration: 200
                }
            }
            Text {
                anchors.centerIn: parent
                text: drawerNav.pages[drawerNav.currentIndex].name + "内容"
                color: "#fff"
                font.pointSize: 14
                font.bold: true
            }
        }
    }
    // 遮罩层：覆盖整个内容区，点击关闭抽屉
    Rectangle {
        id: drawerMask
        anchors.fill: parent
        color: "#80000000"
        visible: drawerNav.isOpen
        z: 1
        MouseArea {
            anchors.fill: parent
            onClicked: drawerNav.isOpen = false
        }
    }
    // 抽屉面板：始终位于内容区内，关闭时滑出左侧边界由容器裁剪
    Rectangle {
        id: drawerPanel
        anchors.top: parent.top
        anchors.bottom: parent.bottom
        width: 140
        x: drawerNav.isOpen ? 0 : -width
        color: "#34495e"
        z: 2
        Behavior on x {
            NumberAnimation {
                duration: 200
                easing.type: Easing.OutQuad
            }
        }
        ColumnLayout {
            anchors.fill: parent
            anchors.margins: 10
            spacing: 5
            Text {
                text: "导航菜单"
                font.pointSize: 11
                font.bold: true
                color: "#fff"
                Layout.fillWidth: true
                horizontalAlignment: Text.AlignHCenter
            }
            Repeater {
                model: drawerNav.pages
                Rectangle {
                    id: menuItem
                    required property int index
                    required property var modelData
                    Layout.fillWidth: true
                    Layout.preferredHeight: 34
                    radius: 4
                    color: drawerNav.currentIndex === menuItem.index ? menuItem.modelData.color : "transparent"
                    Text {
                        anchors.centerIn: parent
                        text: menuItem.modelData.name
                        font.pointSize: 10
                        color: "#fff"
                    }
                    MouseArea {
                        anchors.fill: parent
                        cursorShape: Qt.PointingHandCursor
                        onClicked: {
                            drawerNav.currentIndex = menuItem.index
                            drawerNav.isOpen = false
                        }
                    }
                }
            }
            Item {
                Layout.fillHeight: true
            }
        }
    }
}

关键逻辑解析

抽屉导航的代码逻辑非常轻量化，依靠单一 isOpen 状态即可统一控制面板显隐、位移动画和遮罩展示。按钮、遮罩、菜单项的所有交互，本质都是切换这个状态值，代码简洁、维护成本极低。

滑出动画无需手动触发，借助 Behavior on x 监听位移属性变化，搭配 200ms 缓动动画，即可实现贴合系统交互的自然滑出效果，是 QML 属性动画最简洁的实现方式。

新手需要注意两个细节：通过 z 层级区分遮罩与面板，避免面板被遮挡无法点击；依靠根节点 clip 裁剪，让抽屉关闭时可以完全隐藏，不会残留边缘画面。遮罩透明度可通过颜色值前两位数值自由调整。

适用场景：导航项数量多、无需常驻展示的界面，移动端汉堡菜单、软件临时侧边设置面板、小屏设备适配场景。

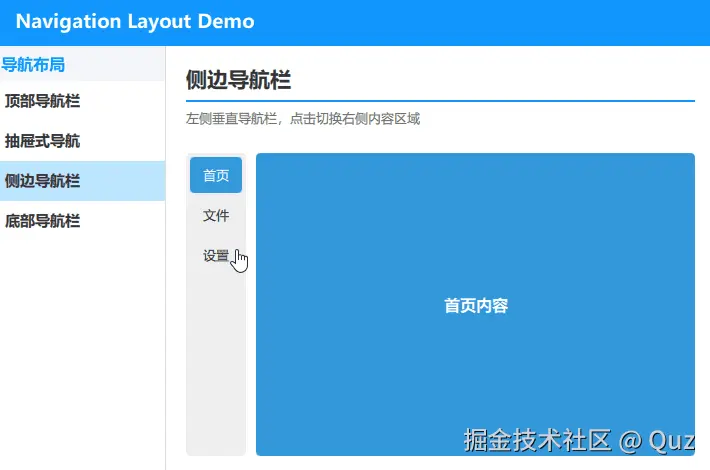

Demo 3 侧边导航栏

侧边导航栏与抽屉式导航逻辑相反，属于常驻型导航。

演示代码

yaml 复制代码
import QtQuick
import QtQuick.Layouts
FadeInAnimation {
    id: root
    QtObject {
        id: leftNav
        property int currentIndex: 0
        property var pages: [
            { name: "首页", color: "#3498db" },
            { name: "文件", color: "#9b59b6" },
            { name: "设置", color: "#e67e22" }
        ]
    }
    ColumnLayout {
        anchors.fill: parent
        anchors.margins: 20
        spacing: 15
        // ... 省略标题组件 TitleSeparator ...
        RowLayout {
            Layout.fillWidth: true
            Layout.fillHeight: true
            spacing: 10
            Rectangle {
                Layout.preferredWidth: 60
                Layout.fillHeight: true
                radius: 4
                color: "#f0f0f0"
                ColumnLayout {
                    anchors.fill: parent
                    anchors.margins: 4
                    spacing: 4
                    Repeater {
                        model: leftNav.pages
                        Rectangle {
                            id: navItem
                            required property int index
                            required property var modelData
                            Layout.fillWidth: true
                            Layout.preferredHeight: 36
                            radius: 4
                            color: leftNav.currentIndex === navItem.index ? navItem.modelData.color : "transparent"
                            Text {
                                anchors.centerIn: parent
                                text: navItem.modelData.name
                                font.pointSize: 10
                                color: leftNav.currentIndex === navItem.index ? "#fff" : "#333"
                            }
                            MouseArea {
                                anchors.fill: parent
                                cursorShape: Qt.PointingHandCursor
                                onClicked: leftNav.currentIndex = navItem.index
                            }
                        }
                    }
                    // 撑开剩余空间，让导航项顶部对齐
                    Item {
                        Layout.fillHeight: true
                    }
                }
            }
            StackLayout {
                Layout.fillWidth: true
                Layout.fillHeight: true
                currentIndex: leftNav.currentIndex
                Repeater {
                    model: leftNav.pages
                    Rectangle {
                        id: contentPage
                        required property var modelData
                        color: contentPage.modelData.color
                        radius: 4
                        Text {
                            anchors.centerIn: parent
                            text: contentPage.modelData.name + "内容"
                            color: "#fff"
                            font.pointSize: 12
                            font.bold: true
                        }
                    }
                }
            }
        }
    }
}

关键逻辑解析

导航项通过 Repeater 批量生成，通过索引比对动态切换选中样式。底部空白 Item 利用填充高度特性，撑开剩余布局空间，让导航项置顶整齐排列，避免均匀分散、样式错乱。

内容区依托 StackLayout 实现平级瞬时切换，逻辑简单高效。它和抽屉导航的核心区别在于展示形态：侧边栏常驻页面、随时可视，抽屉导航默认隐藏、按需唤起，可根据屏幕空间自由选择。

适用场景：桌面端软件主界面、工具类应用模块切换、需要导航与内容长期同屏展示的场景。

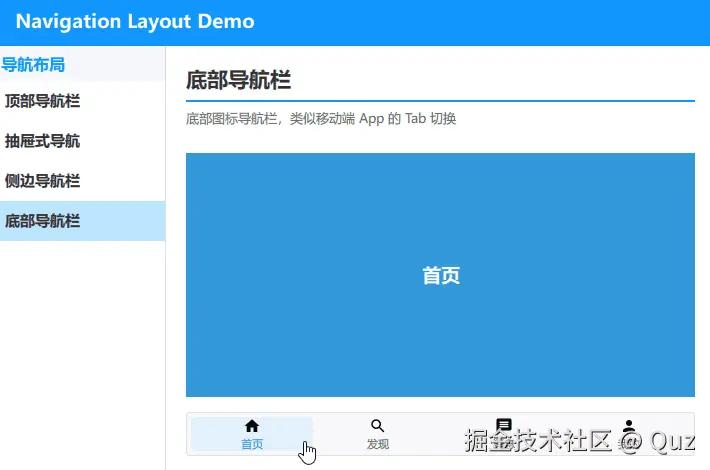

Demo 4 底部导航栏

移动端 App 最主流的导航样式。

演示代码

yaml 复制代码
import QtQuick
import QtQuick.Layouts
FadeInAnimation {
    id: root
    QtObject {
        id: bottomNav
        property int currentIndex: 0
        property var pages: [
            { icon: "qrc:/icons/home.svg", label: "首页", color: "#3498db" },
            { icon: "qrc:/icons/search.svg", label: "发现", color: "#e74c3c" },
            { icon: "qrc:/icons/message.svg", label: "消息", color: "#f39c12" },
            { icon: "qrc:/icons/user.svg", label: "我的", color: "#9b59b6" }
        ]
    }
    ColumnLayout {
        anchors.fill: parent
        anchors.margins: 20
        spacing: 15
        // ... 省略标题组件 TitleSeparator ...
        Rectangle {
            Layout.fillWidth: true
            Layout.fillHeight: true
            radius: 4
            StackLayout {
                anchors.fill: parent
                currentIndex: bottomNav.currentIndex
                Repeater {
                    model: bottomNav.pages
                    Rectangle {
                        id: tabPage
                        required property var modelData
                        color: tabPage.modelData.color
                        Text {
                            anchors.centerIn: parent
                            text: tabPage.modelData.label
                            color: "#fff"
                            font.pointSize: 14
                            font.bold: true
                        }
                    }
                }
            }
        }
        Rectangle {
            Layout.fillWidth: true
            Layout.preferredHeight: 44
            color: "#f8f9fa"
            radius: 4
            border.color: "#dee2e6"
            RowLayout {
                anchors.fill: parent
                anchors.margins: 5
                spacing: 4
                Repeater {
                    model: bottomNav.pages
                    Rectangle {
                        id: tabButton
                        required property int index
                        required property var modelData
                        Layout.fillWidth: true
                        Layout.fillHeight: true
                        color: bottomNav.currentIndex === tabButton.index ? "#e3f2fd" : "transparent"
                        radius: 4
                        ColumnLayout {
                            anchors.centerIn: parent
                            spacing: 2
                            Image {
                                source: tabButton.modelData.icon
                                sourceSize.width: 18
                                sourceSize.height: 18
                                Layout.alignment: Qt.AlignHCenter
                            }
                            Text {
                                text: tabButton.modelData.label
                                font.pointSize: 8
                                color: bottomNav.currentIndex === tabButton.index ? tabButton.modelData.color : "#666"
                                Layout.alignment: Qt.AlignHCenter
                            }
                        }
                        MouseArea {
                            anchors.fill: parent
                            cursorShape: Qt.PointingHandCursor
                            onClicked: bottomNav.currentIndex = tabButton.index
                        }
                    }
                }
            }
        }
    }
}

关键逻辑解析

底部导航最大的优势是数据与视图解耦，通过一份pages 数组同时驱动顶部内容区和底部 Tab 栏。新增、删减导航页面只需修改数组，界面会自动同步更新，代码复用率高、维护简单。

图标设置固定 sourceSize 解码尺寸，避免 SVG 原图尺寸异常导致 Tab 布局变形。默认使用 StackLayout 实现快速 Tab 切换，若需要左右滑动效果，直接替换为 SwipeView 即可，拓展性良好。

适用场景：移动端 App 主界面、多平级模块快速切换、便捷操作的移动端交互场景。

四种导航方案选型对比

维度 顶部导航栏 抽屉式导航 侧边导航栏 底部导航栏
导航条位置 内容区上方 覆盖内容区，按需弹出 内容区左侧常驻 内容区下方
切换组件 StackView 页面栈 无需切换组件 StackLayout StackLayout
切换动效 滑动+淡入淡出 面板位移+遮罩渐变 瞬时切换，无动画 瞬时切换，无动画
页面历史 保留，支持返回上一级 不保留页面历史 不保留页面历史 不保留页面历史
屏幕占位 顶部窄横条，常驻 默认零占位，临时占用 左侧竖栏，常驻 底部窄横条，常驻
页面关系 有层级、有先后顺序 纯平级并列 纯平级并列 纯平级并列

快速选型核心思路

新手选型无需死记硬背，只需看两个核心条件：

  1. 看页面关系：页面存在层级跳转、需要返回上一步的业务场景，优先选顶部导航（StackView 页面栈）；所有纯平级、仅需来回切换的页面，选择剩余三种方案即可。

  2. 看屏幕空间与操作习惯：桌面端屏幕空间充足，优先用常驻式侧边导航，操作直观；小屏设备、导航项较多时，用抽屉导航节省空间；移动端 App 优先用底部导航，贴合拇指单手操作习惯。

四种导航方案并非互斥，实际开发中可组合使用：常见搭配为底部 Tab 导航管理 APP 一级核心模块，每个模块内部通过顶部导航实现二级页面层级跳转，侧边导航、抽屉导航适配特殊常驻/临时页面场景，适配绝大多数复杂界面需求。

运行验证环境
