摘要
无人机创新研发过程中，复杂异形结构试制、轻量化样机迭代一直是结构设计难点。3D 打印增材制造凭借自由成型、快速试制的优势，突破传统开模、机加工的工艺限制。本文结合多款典型无人机应用案例，从样机试制、轻量化结构、一体化集成、定制零部件等方面分析 3D 打印的实际应用，剖析技术优势与现存局限，对无人机结构开发优化提供实践参考。
正文
当前无人机向着轻量化、定制化、特种作业方向发展，传统制造模式存在开发周期长、复杂结构加工困难、改造成本高等问题。在科创样机研发和特种无人机小批量开发阶段，需要快速完成方案验证、结构迭代测试。3D 打印作为增材制造技术，无需模具即可完成复杂构件加工，非常适配无人机研发阶段 "多版本迭代、小批量试制" 的需求，已经大量应用在机架、防护件、气动零部件、特种挂载部件的开发工作中。
3D打印无人机机型
3D 打印用于无人机设计的技术特点为支持复杂拓扑与镂空轻量化结构。首先，3D 打印可以打印传统工艺难以实现的镂空、点阵结构，在保证强度前提下降低整机重量，提升无人机载荷比与续航。 其次，能够把多个分散零件合并为单个构件，减少螺丝、连接件数量，降低装配误差，减少飞行过程的共振松动。 再者，设计修改三维模型后，短时间即可打印实物开展试飞测试，大幅缩短研发试错周期。 最后，材料选择丰富。碳纤维尼龙、TPU 柔性材料、航空树脂、金属打印材料，可根据不同位置受力需求选用对应材料，兼顾刚性、抗冲击、减震防护需求。

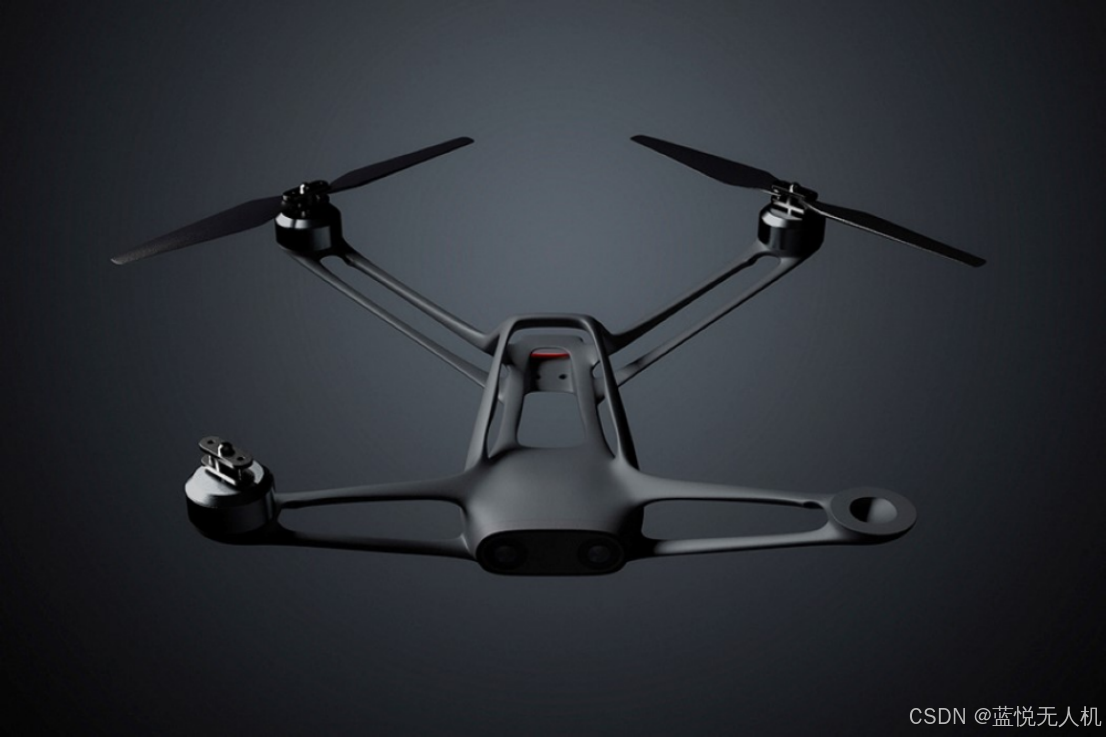

飞机的外形设计
Aurora 是为一位航空航天客户设计的。项目要求主要集中在两点：在紧凑平台里提供更强的动力，同时尽可能提升机动性。
这也是它采用三旋翼架构的原因之一。三旋翼无人机并不常见，因为它在推力分配、扭矩控制和姿态稳定性上比四旋翼、六旋翼更难调。换句话说，这不是一个图省事的方案。Aurora 没有绕开这些难点，而是把这种复杂性直接吃进了产品定义里。
连续纤维 3D 打印大型无人机机架样机
国内科研团队开发中型测绘无人机，翼展 2.1m。传统方案采用板材切割拼接，零件数量多，整机重量大，装配工序复杂。采用连续碳纤维 3D 打印，将机身主承力框架一体化成型，减少拼接点位。样机相比传统方案减重约 32%，减少装配带来的间隙与共振问题。该样机用于野外测绘试飞，验证了大尺寸 3D 打印构件在无人机主承力结构的可行性；局限在于大尺寸连续纤维打印成本较高，暂不适用于大批量量产。

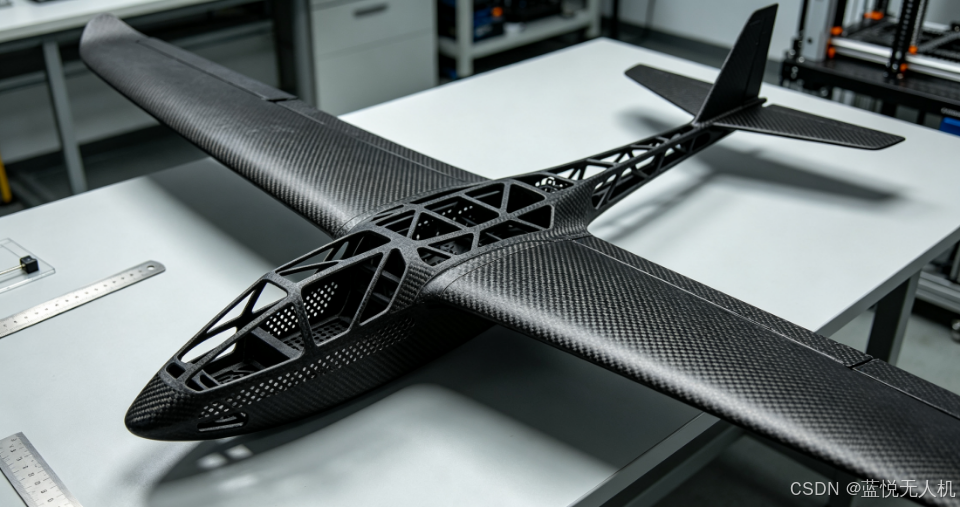

连续纤维 3D 打印无人机机架样机
MJF 多射流熔融工艺竞速无人机整机结构
竞速无人机对机身风阻、抗摔性、轻量化要求极高。采用 MJF 尼龙碳纤维 3D 打印，将原来二十余个零散零件整合为 2 个主体结构件，零件数量大幅缩减。机身直接成型流线曲面，优化气动外形。同时局部点阵镂空实现减重，TPU 柔性材料一体打印防撞护圈。研发阶段快速输出多版机架，通过试飞对比选出最优版本。该案例体现 3D 打印在高性能小型无人机快速迭代上的优势，缺点是层间强度限制，极端撞击下仍有断裂风险。

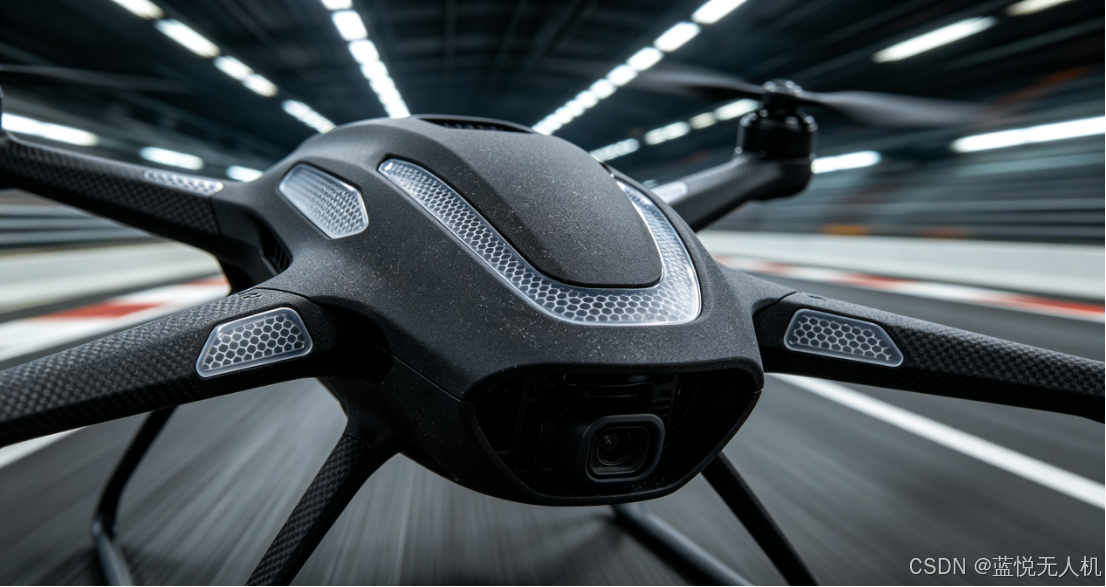

多射流熔融工艺竞速无人机
植保无人机定制功能配件快速开发
农业植保无人机需要根据农作物、作业环境不断优化喷头、播撒器、防护支架。如果使用开模注塑，一套零件改型周期需要 24 周。企业利用 3D 打印快速试制不同角度的播撒头、机臂防护件，12 天即可拿到实物进行田间测试。在农忙窗口期内完成多轮结构修改，快速解决撒料不均、田间磕碰损坏等实际问题。此案例代表 3D 打印在产业端配件原型开发的落地应用，主要用于原型验证，量产阶段依旧会切换注塑工艺。

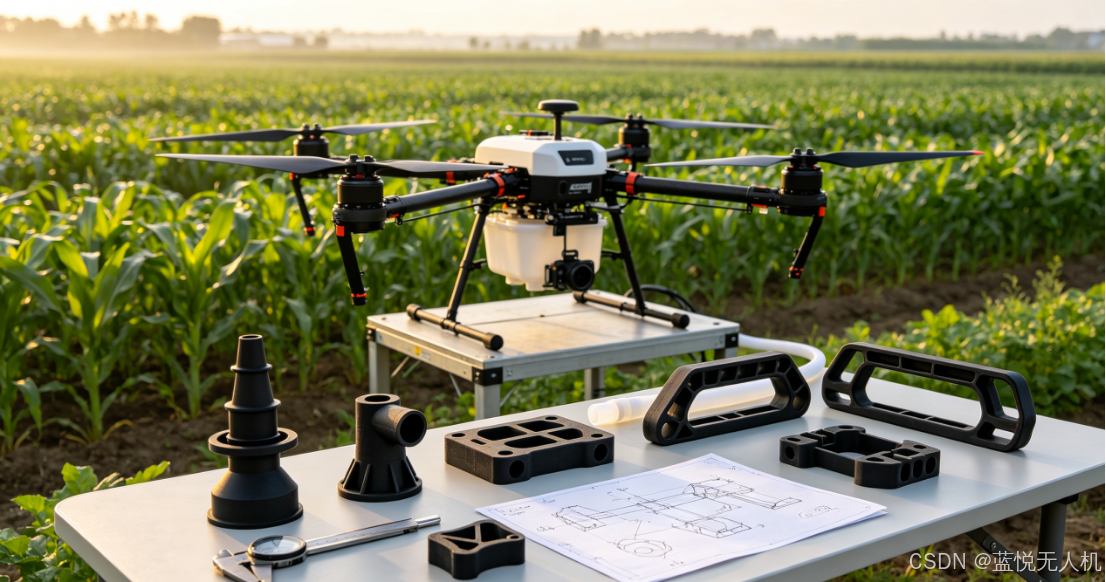

功能部件快速开发

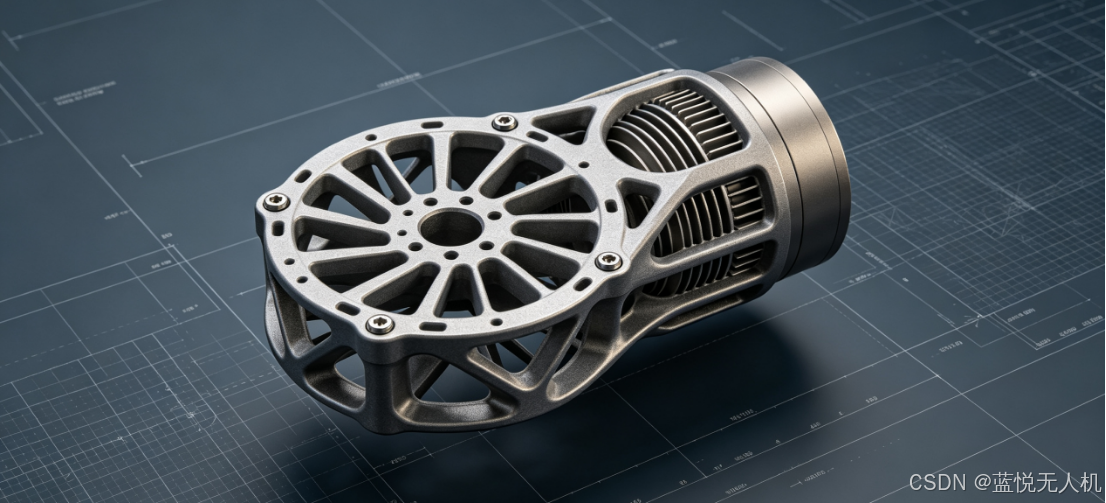

金属 3D 打印无人机动力承载构件
针对特种无人机，金属 3D 打印用于电机支架、发动机涡轮基座等高温高载荷部件。通过拓扑优化设计内部点阵结构，相比传统机加工金属件减重 25% 以上，减少焊接与螺栓连接点，降低振动带来的失效风险。该方案性能优异，但打印成本高，多用于特种样机，民用消费级无人机较少采用。
3D 打印在无人机设计中的现存问题
1）部分高分子 3D 打印件存在各向异性，层间结合强度不足，受冲击容易分层开裂；
2）大批量生产时，单件成本高于注塑、冲压工艺，更适合样机、小批量特种机型，不适合大规模消费产品；
3）耐高温、耐紫外线、耐雨淋耐盐雾性能有限，部分材料需要后期做涂层防护处理，提升户外环境适应性。
总结
3D 打印技术在无人机样机开发、轻量化拓扑结构、异形功能配件试制方面具备突出优势，有效缩短研发迭代周期，实现传统工艺难以实现的一体化、镂空轻量化设计。但材料强度、批量成本仍是制约因素。未来随着连续纤维打印、高性能复合材料发展，3D 打印将更多应用于特种无人机、定制化无人飞行器研发，和传统制造工艺形成互补，推动无人机结构设计创新。
