925mm² 里塞下一整套语音前端，这件事比参数表本身更值得说
做嵌入式音频产品的人大概都经历过这样的项目：客户要一块带免提通话的小板子，预算紧、空间更紧。打开 BOM 一看------Codec 一颗、USB 音频桥片一颗、ADC/DAC 若干、LDO 两颗、晶振两颗、外围阻容一大把------光语音前端就吃掉了半个板子，最后产品结构工程师过来告诉你：喇叭和咪头还得离远点，不然回音消不掉。
所以当我看到 A-59U 规格书的时候，最先吸引我的不是"100dB 回音消除"这种参数，而是它的物理尺寸 ：37mm × 25mm ，半孔焊盘封装，27 个引脚------这一颗模组里，把语音处理、双波束拾音、模拟音频、I2S 数字音频、USB 声卡全做齐了。
这篇就从"集成度"这个角度，把 A-59U 拆开来看看。

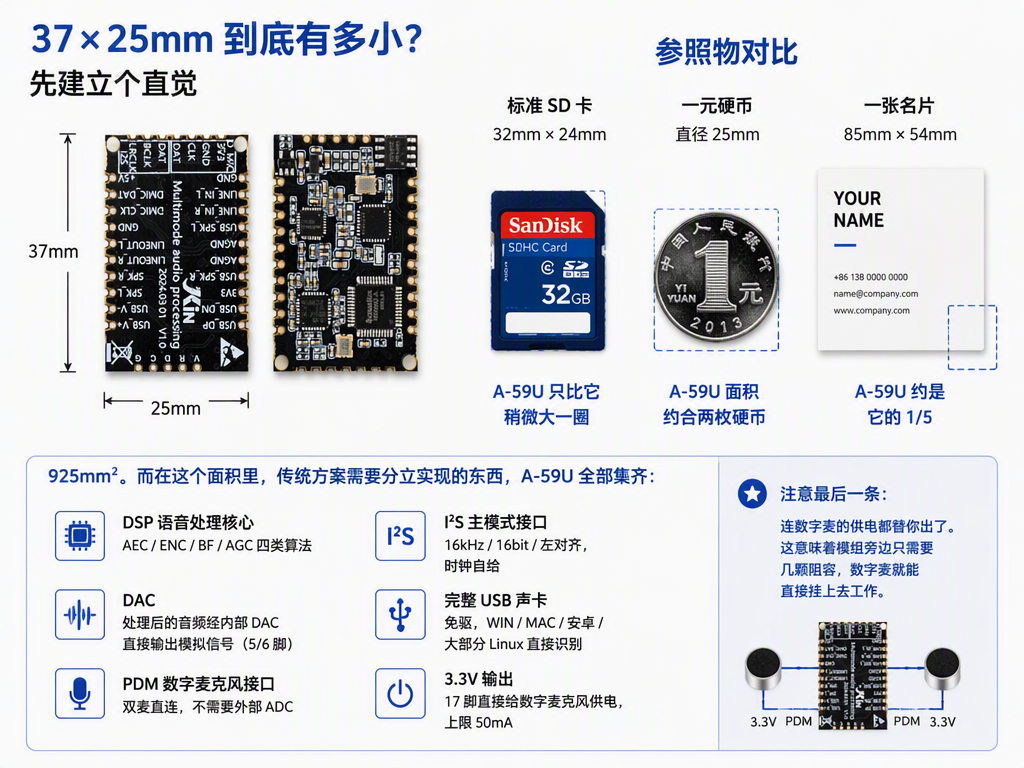

一、37×25mm 到底有多小
先建立个直觉：
|---------|-------------|----------------|
| 参照物 | 尺寸 | 对比 |
| 标准 SD 卡 | 32mm × 24mm | A-59U 只比它稍微大一圈 |
| 一元硬币 | 直径 25mm | A-59U 面积约合两枚硬币 |
| 一张名片 | 85mm × 54mm | A-59U 约是它的 1/5 |
925mm²。而在这个面积里，传统方案需要分立实现的东西，A-59U 全部集齐：
- DSP 语音处理核心（AEC / ENC / BF / AGC 四类算法）
- DAC------处理后的音频经内部 DAC 直接输出模拟信号（5/6 脚）
- PDM 数字麦克风接口------双麦直连，不需要外部 ADC
- I2S 主模式接口------16kHz / 16bit / 左对齐，时钟自给
- 完整 USB 声卡------免驱，WIN / MAC / 安卓 / 大部分 Linux 直接识别
- 3.3V 输出------17 脚直接给数字麦克风供电，上限 50mA
注意最后一条：连数字麦的供电都替你出了。这意味着模组旁边只需要几颗阻容，数字麦就能直接挂上去工作。

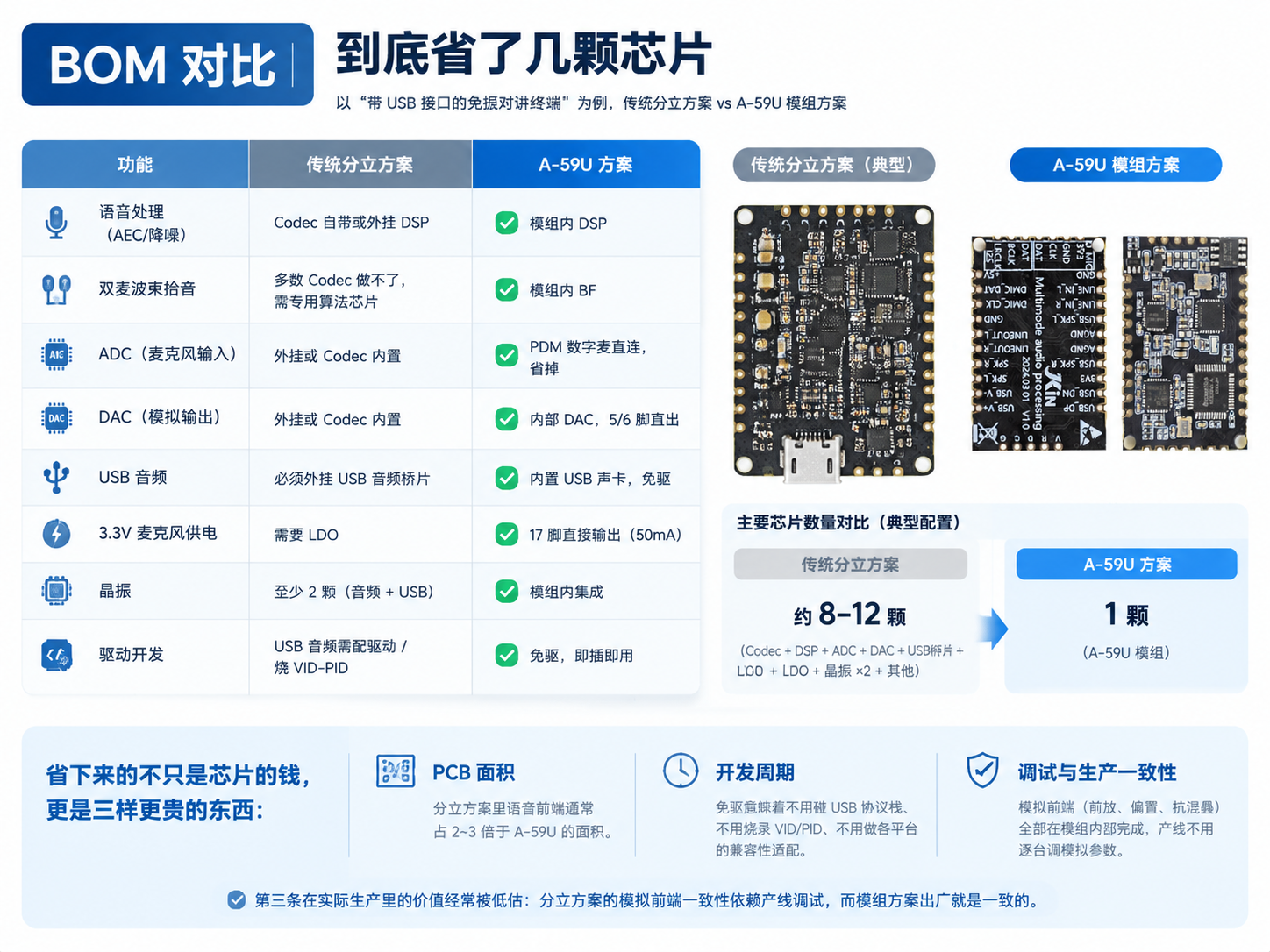

二、BOM 对比：到底省了几颗芯片
把传统免提通话方案的典型 BOM 摆出来对照（以"带 USB 接口的免提对讲终端"为例）：
|--------------|--------------------------|------------------|
| 功能 | 传统分立方案 | A-59U 方案 |
| 语音处理（AEC/降噪） | Codec 自带或外挂 DSP | ✅ 模组内 DSP |
| 双麦波束拾音 | 多数 Codec 做不了，需专用算法芯片 | ✅ 模组内 BF |
| ADC（麦克风输入） | 外挂或 Codec 内置 | ✅ PDM 数字麦直连，省掉 |
| DAC（模拟输出） | 外挂或 Codec 内置 | ✅ 内部 DAC，5/6 脚直出 |
| USB 音频 | 必须外挂 USB 音频桥片 | ✅ 内置 USB 声卡，免驱 |
| 3.3V 麦克风供电 | 需要 LDO | ✅ 17 脚直接输出（50mA） |
| 晶振 | 至少 2 颗（音频 + USB） | 模组内集成 |
| 驱动开发 | USB 音频需配驱动 / 烧 VID-PID | ✅ 免驱，即插即用 |

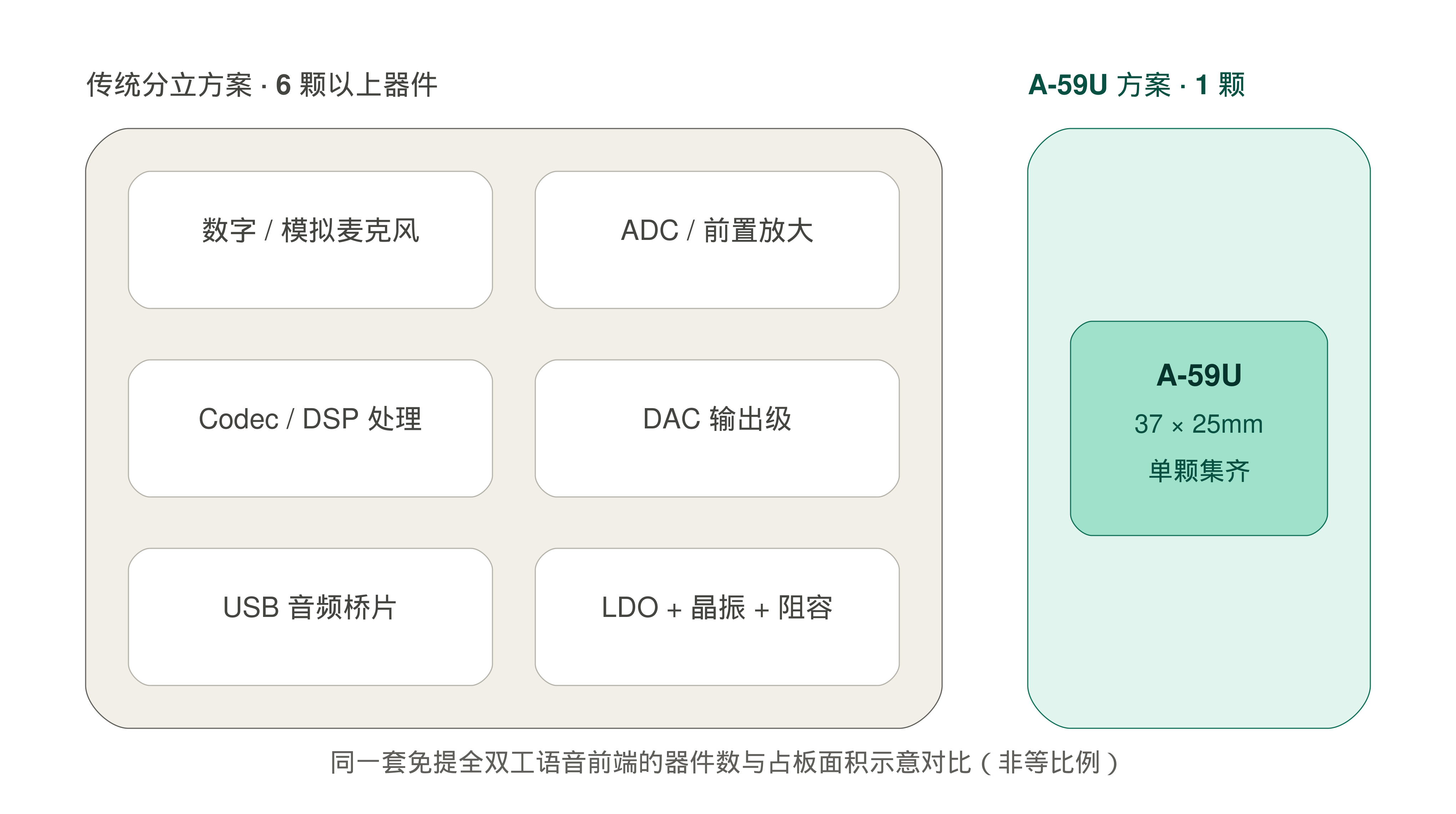

省下来的不只是芯片的钱，更是三样更贵的东西：
- PCB 面积------分立方案里语音前端通常占 2~3 倍于 A-59U 的面积；
- 开发周期------免驱意味着不用碰 USB 协议栈、不用烧录 VID/PID、不用做各平台的兼容性适配；
- 调试与生产一致性------模拟前端（前放、偏置、抗混叠）全部在模组内部完成，产线不用逐台调模拟参数。
第三条在实际生产里的价值经常被低估：分立方案的模拟前端一致性依赖产线调试，而模组方案出厂就是一致的。
三、接口矩阵："集成"的真正含义
很多人理解的集成是"功能多"，但 A-59U 真正的价值在于接口自由度。27 个引脚按输入/输出/电源分一下，你会发现它是围绕"怎么接都行"来设计的：
输入侧（3 条通路）
|--------|------------------------|---------------------------|
| 通路 | 引脚 | 说明 |
| 数字麦克风 | 14（DAT）、8/15（CLK，内部直通） | PDM 格式，可同时接 2 个，通过使能分左右声道 |
| 模拟参考输入 | 19、20 | 左右声道消回音参考，各自独立对应 3/4 脚输出 |
| USB 数据 | 26（D-）、27（D+） | 免驱，同时解决供电 |
输出侧（4 条通路）
|----------|-----------------------------------------|-------------------------------|
| 通路 | 引脚 | 说明 |
| I2S 数字输出 | 11（LRCLK 16kHz）、12（BCLK 512kHz）、13（DAT） | 主模式 16kHz/16bit/左对齐，双通道独立 |
| 模拟输出 | 5（右）、6（左） | 与 I2S 同时输出，用哪个接哪个 |
| SPK 下行输出 | 3、4 | 对应 19/20 输入，接后级功放 |
| USB 监听输出 | 21、24 | 仅 USB 模式有效，接后级功放 |
电源侧
|----|---------------------------|
| 引脚 | 说明 |
| 10 | 主供电 +4V ～ +6.5V（USB 供电即可） |
| 25 | 3.3V 输入备选（当 10 脚悬空时可用） |
| 17 | 3.3V 输出给数字麦，上限 50mA |
最关键的一个设计细节：模拟（5/6）和数字（11/12/13）是同时输出的，两种连接方式共用同一套程序，不需要更换固件。
这句话对硬件工程师的意义是：你可以先按模拟输出打样验证，等数字链路（比如主控的 I2S 接口）调通后再无缝切到数字输出，固件一行不用动。 原型期和量产期可以用完全不同的接口方案，这是分立方案很难给你的灵活性。
四、半孔焊盘：一颗模组的两种死法
A-59U 采用半孔焊盘（castellated hole）封装，半圆焊盘 1.5mm × 1mm，共 27 脚。这个工艺选择直接决定了它的两种使用方式：
方式一：转接板快速接入（存量产品）
已经在产的产品不想动主板？做一块转接板，把 A-59U 插上去，再引出到原系统的 MIC 输入 / LINE IN。规格书里明确推荐了这条路径------成品主板改造，不用重新layout。参考信号从系统主板 CODEC 输出或功放端取就行。
方式二：直接焊在系统板上（新产品）
新项目直接按模组尺寸图，把半孔焊盘作为封装画进系统板的 layout 里，回流焊一次成型。模组就变成了系统板上的一个"超级元器件"------你的原理图上只需要画一个 37×25 的符号，引出 27 根线。
第二种方式的工程意义在于：语音前端的设计风险被封装进了模组。音频这块最容易出问题的模拟走线、地处理、时钟布局，全部由模组厂负责并已在模组内做好；系统板设计者只需要处理好数字接口和供电。这对没有专职音频工程师的团队来说，等于把音频设计外包了。

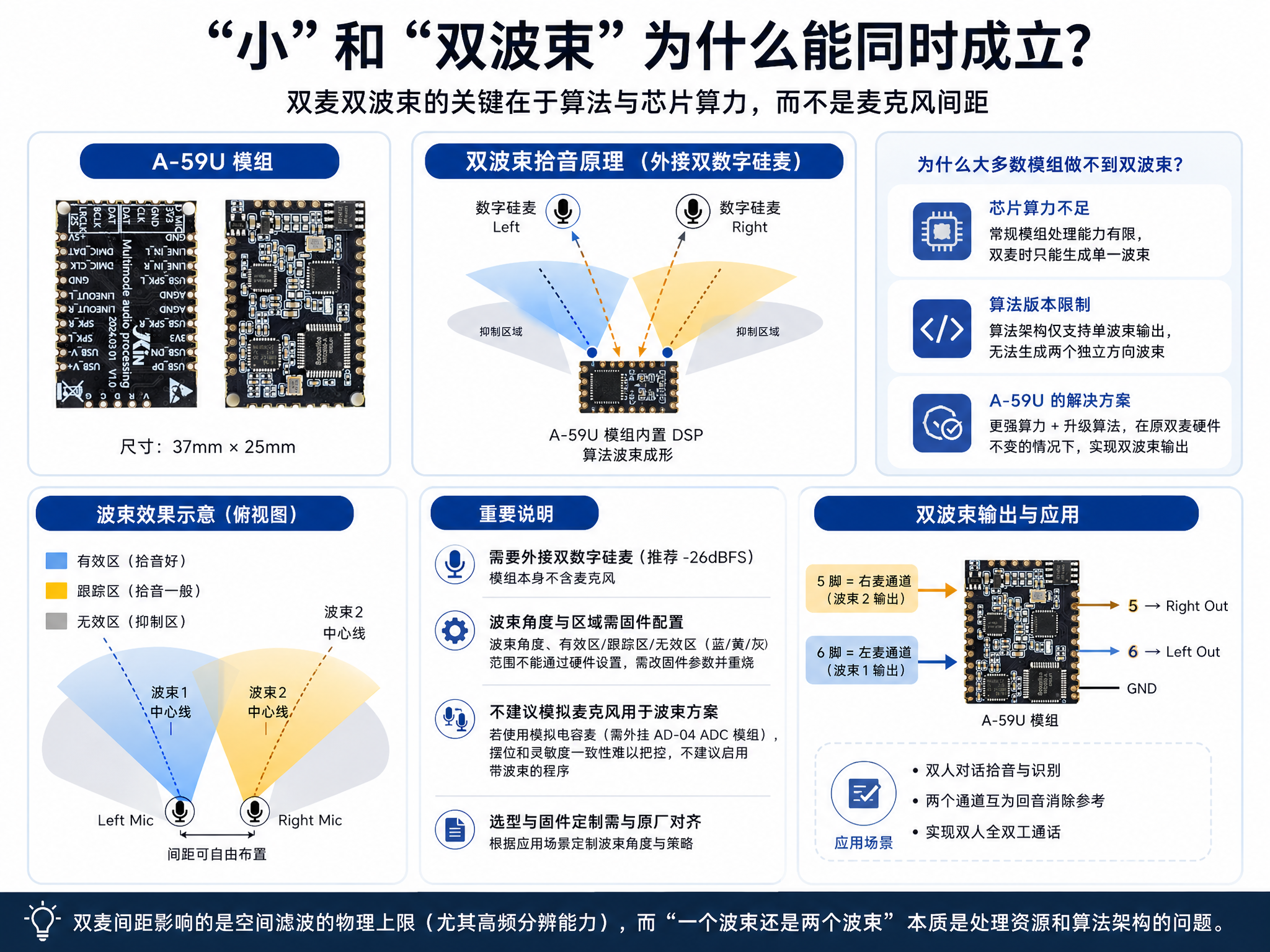

五、"小"和"双波束"为什么能同时成立
这里要回应标题里的一个疑问：37×25mm 这么小的板子，两个麦克风之间的间距能有多大，波束成形靠什么做？
先说清楚 A-59U 的波束方案：它需要外接双数字硅麦（推荐灵敏度 -26dBFS，相当于电容麦 -42dB），模组本身不含麦克风。双麦拾取的信号进入模组内的 DSP，由算法做波束成形。
规格书里有一句关键描述："常规模组由于芯片处理能力及算法版本因素，在使用双麦克风时，只能设计为单拾音波束的方式，而 A-59U 可以在原双麦克风硬件不变的情况下，设计出 2 个不同方向的拾音波束。"
这句话点出了行业的真实分野------双麦双波束卡住大多数方案的从来不是麦克风间距，而是芯片算力和算法版本。 麦克风间距影响的是空间滤波的物理上限（尤其高频段的分辨能力），但"一个波束还是两个波束"本质是处理资源和算法架构的问题。A-59U 把这个瓶颈在模组内部解决了，对使用者来说就是：麦克风随便布，波束由模组负责。
当然有几个前提要交代清楚：
- 波束角度、有效区/跟踪区/无效区（蓝/黄/灰三区）的范围不能通过硬件设置，需要改模组固件参数并重新烧录，选型时要和原厂对齐；
- 波束功能建议搭配数字硅麦使用；如果用模拟电容麦（需外挂 AD-04 ADC 模组），由于摆位和灵敏度一致性难以把控，不建议启用带波束的程序；
- 双波束模式下，两个波束通道的音频是独立输出的（5 脚 = 右麦，6 脚 = 左麦），可以支撑双人独立拾音独立识别，或两个通道互相作为回音消除参考、实现双人全双工。
六、小尺寸的红利与约束
集成度从来是双刃剑，把红利和约束都摆出来。
红利
- 结构设计自由度：门禁面板、车载后视镜、电梯对讲面板、虚拟人偶这类产品，内部空间是按毫米抠的，37×25 的模组可以塞进常规结构件的边角；
- 单电源：+4V ～ +6.5V 一个电源域搞定（USB 供电直接满足），不用为音频单独做电源树；
- 工业级温度：-40℃ ～ 85℃，室外门禁、矿井、停车场设备不用额外温控；
- 低功耗：工作电流 35--60mA，电池供电的便携设备也可以考虑。
约束（同样要正视）
- 麦克风必须外接。模组不含麦克风，双波束要自己布两个数字硅麦，摆位和一致性仍然是你的责任；
- 供电余量：启动 USB 声卡功能后，功耗会随监听输出变化，用 USB 总线供电时注意别超过 500mA 预算；
- USB 模式的引脚复用：1、2、21、24 脚只在 USB 模式下生效，其他模式全部无效，原理图设计时要按最终使用模式来接；
- 模拟参考输入的幅度限制：LINE IN（19/20）最大 1Vrms、阻抗 47KΩ，从大功率功放取参考信号时要串电阻衰减，否则削波会连带拖垮回音消除效果；
- 修改波束角度依赖原厂：这不是一块能自己烧固件的开源板子，定制需求要走原厂流程。

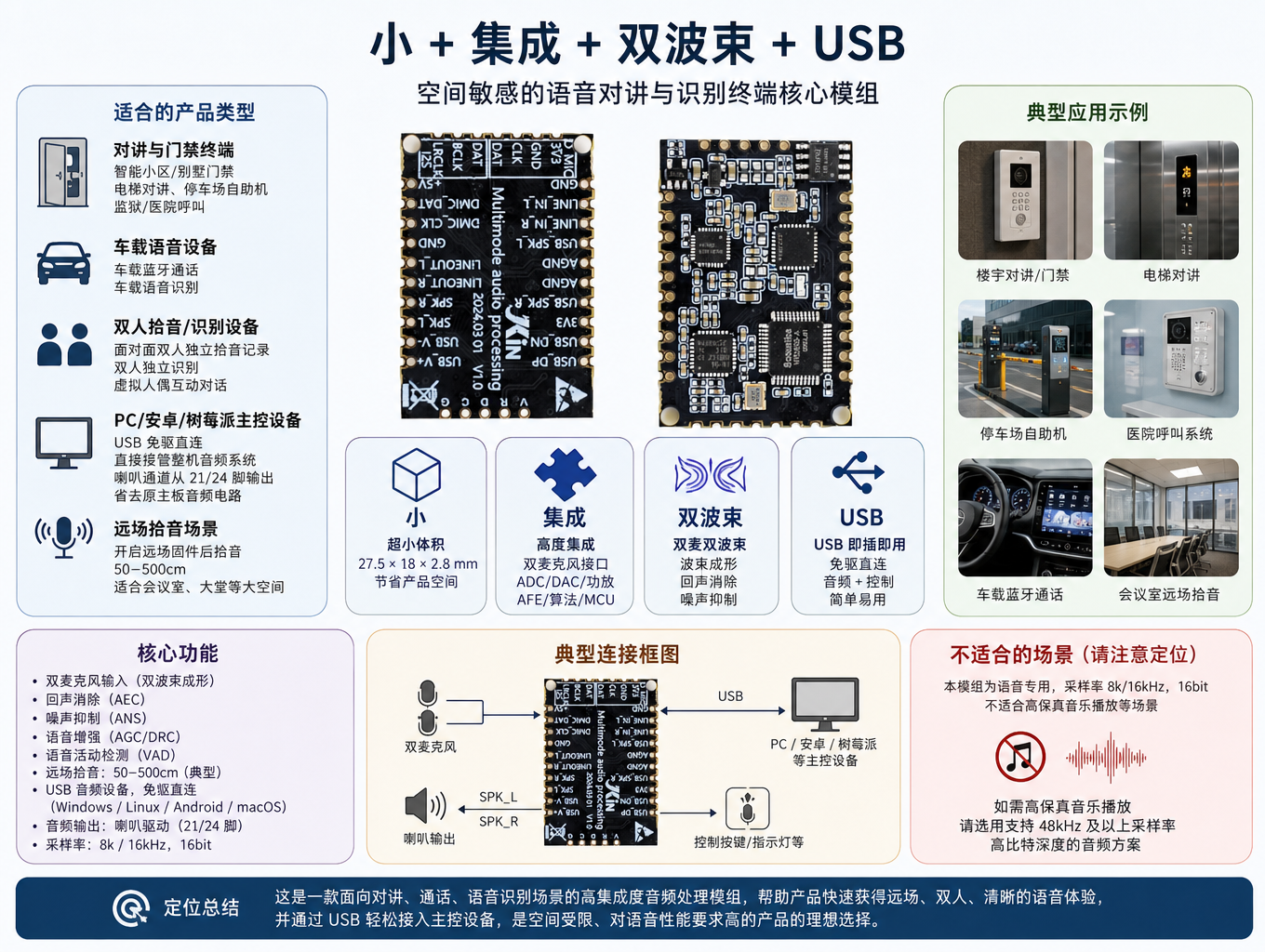

七、它适合什么样的产品
把"小 + 集成 + 双波束 + USB"四个特性交集一下，画像就很清晰了：
- 空间敏感的对讲终端：智能小区/别墅门禁、电梯对讲、停车场自助机、监狱/医院呼叫------面板薄、腔体小，塞不下分立方案；
- 车载语音设备：车载蓝牙通话、车载语音识别，对温度范围和体积都有硬要求；
- 需要双人拾音的产品：面对面双人独立拾音记录、双人独立识别、虚拟人偶互动对话；
- 以 PC/安卓/树莓派为主控的设备：USB 免驱直连，直接把整机的音频系统交给模组，喇叭通道改从 21/24 脚输出，省掉原主板音频电路；
- 远场拾音场景：开启远场固件后拾音 50--500cm，适合会议室、大堂类大空间。
反过来，如果你做的是高保真音乐播放 （需要 48kHz 以上采样率、高比特深度），这颗 16kHz/16bit 的语音专用模组并不是对口工具------它是为通话和语音识别设计的，这个定位要先摆正。
八、总结：小不是目的，接口自由才是
回到标题的问题------A-59U 仅 37mm 却集成 USB + 双波束？
是真的。但读完规格书我的结论是：37mm 这个数字只是结果，真正的原因是它把"语音前端"从一个电路设计问题变成了一个封装问题。
传统方案里，你要自己搞定 Codec、USB 音频、ADC/DAC、LDO、晶振、模拟走线和地处理，然后还要找算法解决回音和波束；A-59U 把这一切收进 925mm²，用 27 个半孔焊盘对外只暴露三种东西：麦克风接口、音频接口、电源。
对小团队来说，这意味着免提通话的门槛从"需要一个懂音频的硬件工程师 + 一个懂算法的 DSP 工程师"，降到了"会接 I2S / USB 就行"。而对产品经理来说，37×25mm 意味着那些以前因为"塞不下"而砍掉通话功能的产品形态------超薄门禁面板、小型车载设备、紧凑型自助终端------现在都可以把全双工通话加回来了。
小尺寸不是目的，接口自由才是。这才是这颗模组真正的卖点。
本文技术参数与连接方式均整理自《A-59U 具有 USB 功能的多模语音处理模块规格书 V1.1-J》。器件对比为行业典型方案的定性分析，非针对特定型号。具体项目的固件选型和波束角度调整请与原厂技术人员确认。详细咨询请私信公众号后台，期待与您交流。
