这篇给已经有组态、曲线和日报，现场又要把一块 Modbus 表换成 IEC 104 装置的人。读完应能列出这次要改的三处：线路、设备、标签代码；以及必须保持的一处：通道号。安装向导不在这里。
Rapid SCADA 里，协议活在 Communicator 的线路上，历史和画面活在通道号上。号不断，归档、公式、图元、报表就还指着同一个点。号一变，看起来像「协议换失败了」，其实是历史被劈成两段。
|---|--------|--------------------|
| | 01 | 先固定通道号，再换下面的设备 |
用一个站内例子把边界说死。下面的号是举例，不是某套工程的点表。
|--------|---------|-----------------------|----------------------------------------|
| 量 | 通道号 | 原来 | 换成 104 之后 |
| 并网点有功 | 101 | 线路 A，IEC 104 | 不动。线路、标签、画面都不改 |
| 电表正向电量 | 102 | 线路 B，Modbus，标签代码是寄存器名 | 改到线路 A 或新的 104 线路。标签代码改成信息体地址。通道仍是 102 |
| 小时电量 | 201 | 计算通道，公式读 102 | 公式不改。102 还在，201 就还在 |
错的做法是新建通道 302，把画面和报表改指向 302，旧的 102 留在库里。从换表那天起，曲线中间断开，日报要拼两列。对的做法是 102 的设备号和标签代码换掉，活动保持勾选，显示格式可以改，通道号不动。
数据长度大于 1 时，Server 会按顺序占掉后面的号。换点之前先看 102 的长度。后面若已经有 103，不能把一条多寄存器点硬塞进 102，否则编号会叠上去。
|---|--------|-------------------|
| | 02 | 线路、设备、标签，各改各的 |
Communicator 按线路问设备。一条线路一个驱动，线路之间并行。一条 104 超时，不会在调度上把 Modbus 那条焊死。同一条线路上的设备则共享这一条的轮询时间。快变量和一天才抄一次的表计要拆成两条线路，不要塞在同一个周期里。
设备和配置库里的设备号必须相同，并勾选绑定到配置数据库。不勾时，驱动日志里可以已经读到数，Server 没有当前值，网页自然是空的。这和画面绑定无关。
和设备侧名称对接的是标签代码，一串字符。104 里它对应信息体地址或驱动约定的点名，Modbus 里对应寄存器和功能码的那条点名，61850 里对应数据属性路径。标签号是旧字段，新工程不要再用它做绑定。协议一换，变的就是这串字符，不是通道号。
公共地址、总召间隔、报告控制块、站号、波特率，写在该驱动的属性页。OPC 一类由驱动自己建连接的，通信通道留空，不要再叠一个用不上的 TCP。只在发令时才需要刷新的点，勾「仅命令时轮询」，否则通道会一直停在上一次的值，看起来像线路断了。
IEC 104 驱动。连接与总召在驱动参数中，点名在设备上
61850 同样不进画面。模型编辑器里改逻辑节点、数据对象和枚举，保存的是 CID。同步测点之后，在「填通道」把数据属性路径写进标签代码，右侧填的才是通道号。发布到模块之后，组态、公式、报表继续认这些号。路径变了、号不变，画面不用重做。

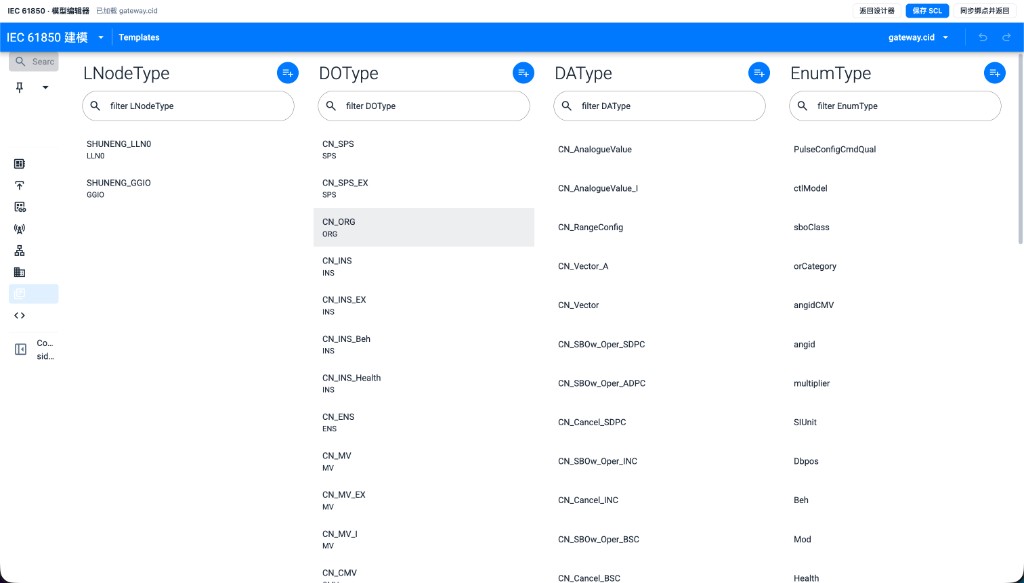

模型编辑器维护类型。这一步没有组态文件

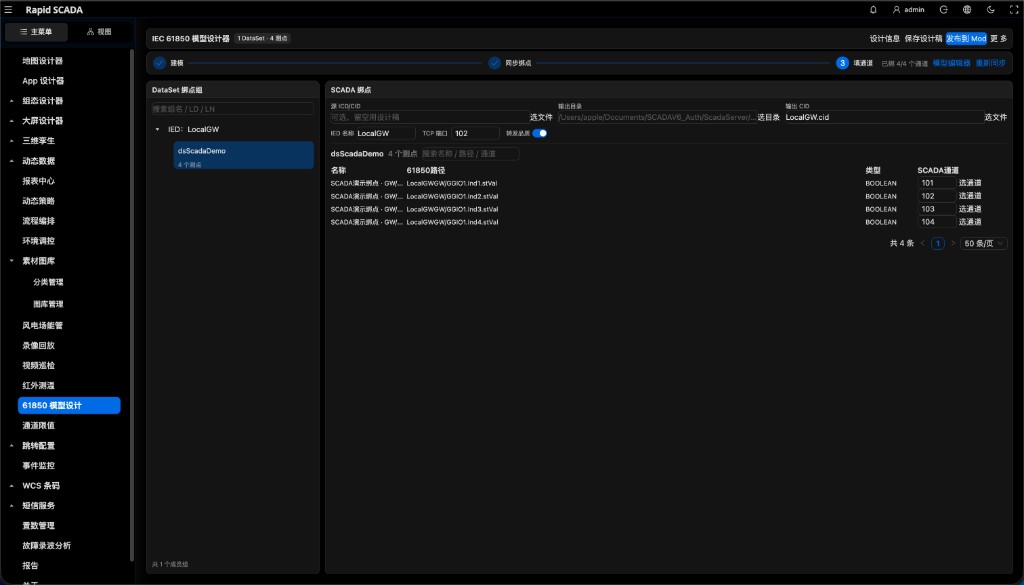

左侧是数据属性路径，右侧是通道号。图上的 101--104 是示例，用来说明号和路径是两列
Administrator 里改的是工程 XML。上传之后，实例执行的是运行库。所以表里已经保存、网页仍是旧线路，缺的是上传通讯服务和配置库，不是浏览器缓存。只改了标签却没传通讯服务，Communicator 仍按旧点名去问设备。
|---|--------|-------------------|
| | 03 | 画面、公式、归档认的都是号 |
输入通道承接采集，输出通道承接命令，计算通道由公式或服务模块生成。组态图元、曲线、大屏、报表单元格、移动端表单，绑定的是通道号。图元脚本拿到的是已经写到属性上的值。脚本里出现 IP、站号、寄存器，换一台网关就要改画面并重新发布。通道号不动时，这一步是多余的。
公式里用通道号做参数的，常见是 Val、Stat 以及写值那一组。102 还在，读 102 的小时电量公式就还成立。若把电量改号到 302，公式、克隆出来的相邻通道、报表里的列都要跟着改。克隆可以改公式里的号，那是新建一批相似点时用的，不是换协议时用的。
显示格式只影响界面上的小数位，不改变归档里的数。命令格式可以和显示格式不同。归档不另选、掩码为 0 时，数据进默认归档。换协议之后曲线断了，先确认 102 仍在写、归档掩码没被清掉，再看是不是号变了。
权限按对象和通道，不按协议。值班员能不能看 102、能不能对输出通道发令，与这个量来自 104 还是 Modbus 无关。Administrator 能看见、网页账号打开是空的，先查对象权限，这不是采集失败。
|---|--------|------------------|
| | 04 | 一页上可以同时有三条线路 |
储能站里常见的分法是：并网点走 104，表计或 PCS 的一部分走 Modbus，站内消息走 MQTT。三条线路进同一张通道表。画面上的有功、SOC、告警各自绑号。底部若标出协议名，那是线路说明，不是图元的数据源。

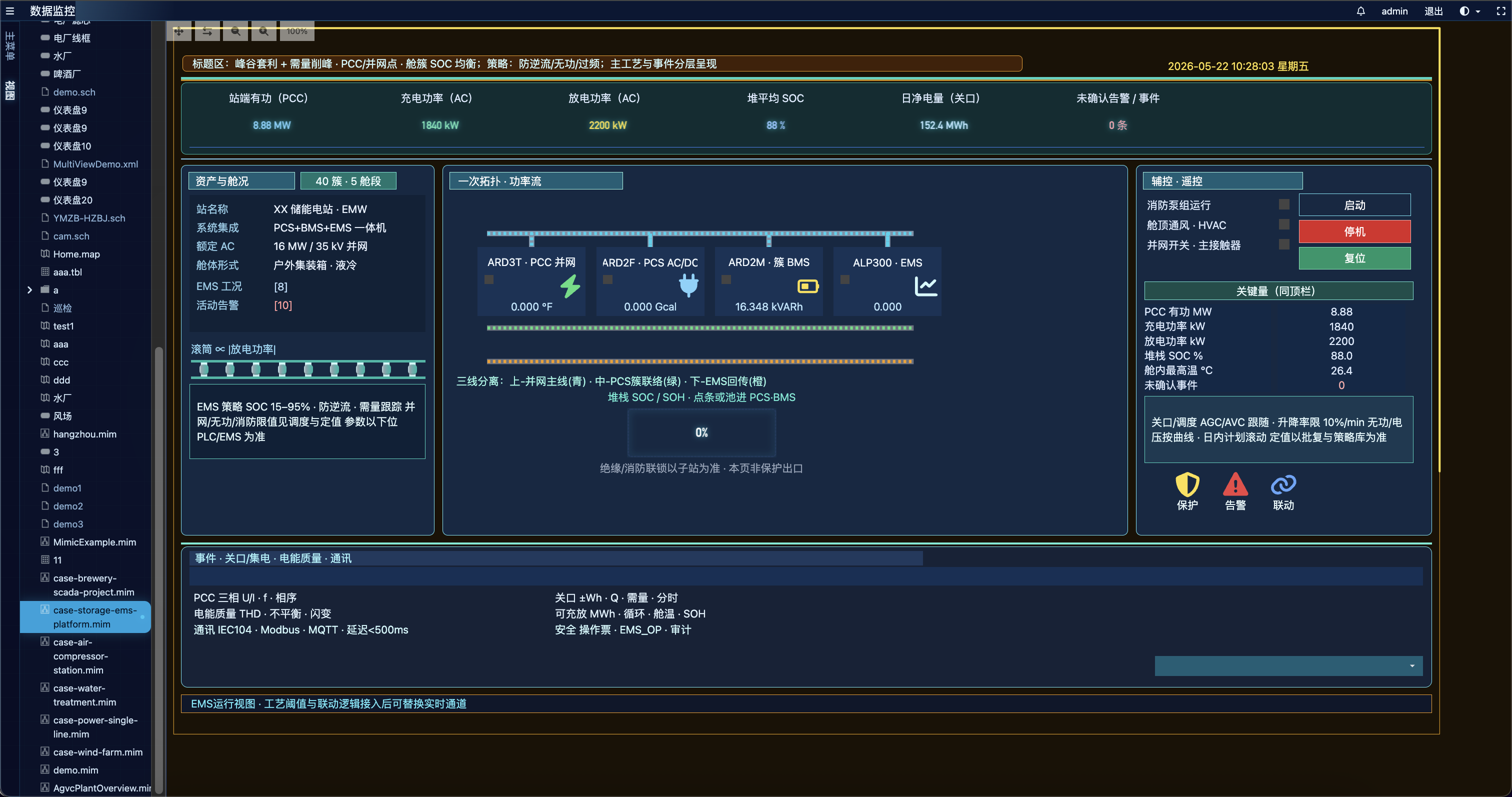

并网点、PCS、BMS 在一页。104、Modbus、MQTT 是不同线路。启停仍看这个用户有没有控制权
对外还要供 104 或 OPC UA 时，用 Server 上的北向模块，读已经入库的通道。不要在驱动循环里再转发一份报文。调度侧看到的是通道，不是现场那只表的私有寄存器。驱动负责问进来，模块负责送出去，两边不要叠在同一个类里。
|---|--------|-------------|
| | 05 | 这次到底改什么 |
|--------------|---------|----------------------|
| 项 | 换协议 | 说明 |
| 通道号、名称、对象 | 保持 | 历史、公式、画面、报表都挂在这上面 |
| 线路、驱动、通信参数 | 改 | 新协议一条线路。快慢变量分开 |
| 设备号对齐、绑定配置库 | 改 | 不对齐则日志有数、网页没有 |
| 标签代码 | 改 | 协议侧的点名。标签号不要再用于新绑定 |
| 画面文件、大屏、报表模板 | 不改 | 除非新增测点、改显示名或改图例 |
| 上传 | 必须 | 配置库和通讯服务。只存本机 XML 不算 |
|----------------|------------------------|
| 现象 | 先看 |
| 驱动日志有数，表视图没有 | 绑定配置库、设备号、通道是否活动、是否已上传 |
| 表视图有当前值，图元是空的 | 图元上的通道号。空说明绑定断了，不是线路断了 |
| 换完之后曲线从某一天断开 | 是不是新建了号。旧号若停写，归档就断 |
| 公式结果变成空，采集值还在 | 公式参数里的通道号是否还是 102 |
| 工程师能看，值班员打开是空表 | 对象权限。控制权和查看权不要绑在同一个角色上 |
