加湿除湿消毒净化一体机协议对接复盘：基于 Modbus 的档案馆环境设备集成实践

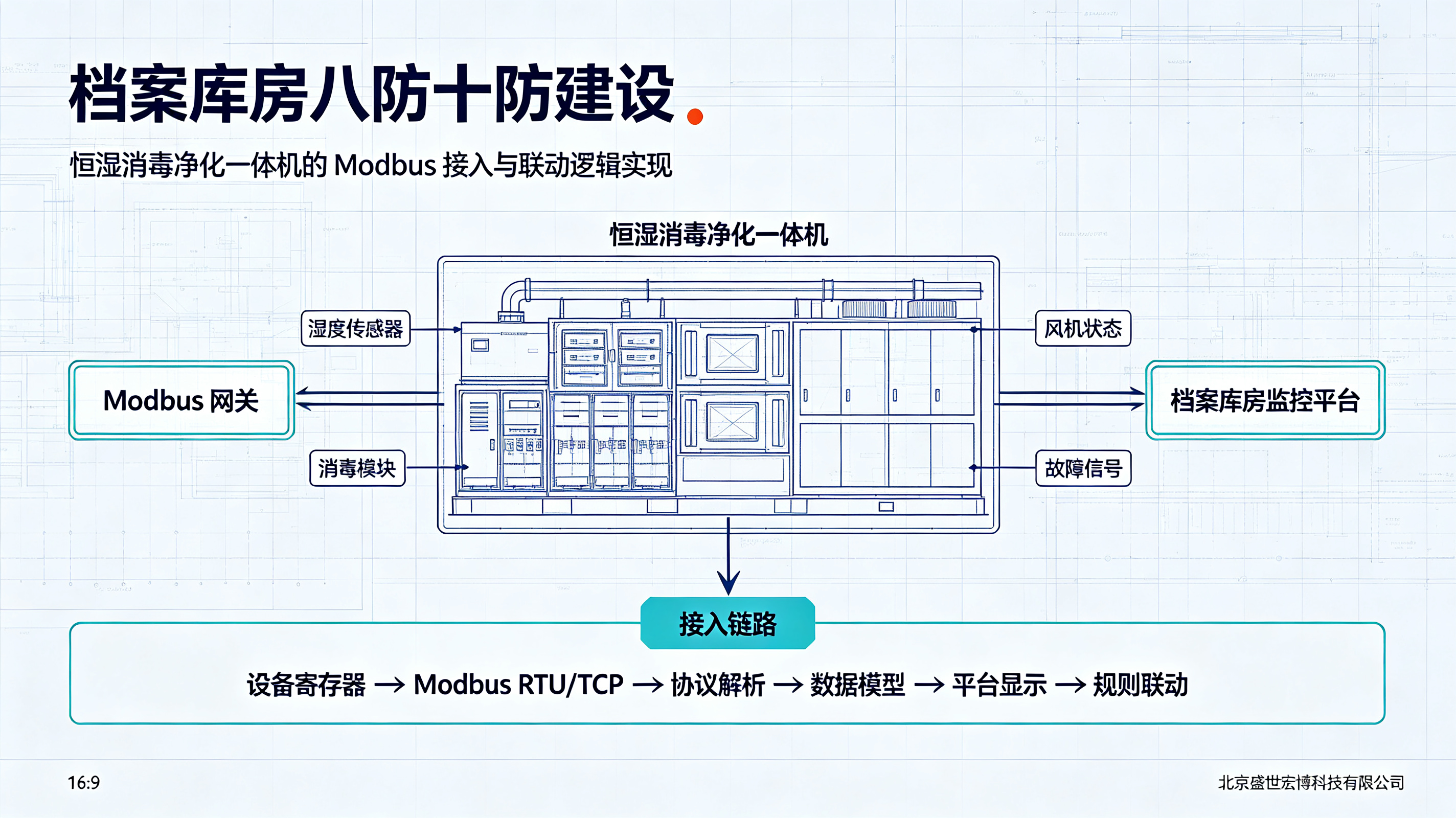

一、项目背景与对接目标

对接范围

设备：12 台一体机（品牌 A：6 台，品牌 B：4 台，品牌 C：2 台）。
协议：Modbus TCP（端口 502），RS485 转 TCP 网关（部分旧机型）。
功能：实时采集（温湿度、PM2.5、TVOC、设备状态）、反向控制（模式切换、湿度设定、消毒启停）、告警上报。
目标：30 天内完成全量设备接入，数据延迟 < 2s，控制响应 < 3s，联动准确率 > 99%。

典型挑战

多品牌差异：寄存器地址、数据类型、缩放因子、字节序各不相同。
固件碎片化：同品牌设备，不同出厂批次固件版本差异大（如品牌 A v1.2 与 v2.1）。
国产环境：边缘网关为 ARM64（飞腾/鲲鹏）+ 麒麟 OS，需适配 libmodbus、Redis、systemd。
业务复杂性：八防十防联动逻辑（防潮、防污染、防霉、防虫）对数据实时性、准确性要求极高。

二、对接流程复盘：从"文档驱动"到"实测驱动"

阶段 1：前期准备（第 1--3 天）

事项	原计划	实际执行	问题与改进
协议文档收集	厂家提供完整 Modbus 点表	品牌 B 仅提供简版文档，缺失消毒模块寄存器	要求厂家提供完整协议文档，签署《技术规格确认书》
设备信息梳理	按品牌整理点表	发现同品牌设备固件版本不同（品牌 A v1.2/v2.1）	建立《设备固件版本-寄存器映射表》，按版本适配
测试环境搭建	单台设备模拟测试	使用 Modbus Slave 模拟器提前验证解析逻辑	提前发现字节序问题，避免现场调试踩坑

阶段 2：单设备对接（第 4--10 天）

设备	对接耗时	主要问题	解决方案
品牌 A（v1.2）	1 天	湿度寄存器值放大 10 倍，文档未说明	实测确认缩放因子，代码增加版本判断
品牌 A（v2.1）	1.5 天	消毒模式寄存器为 Bit0--Bit2 位字段，文档描述为 UInt16	按位解析，增加位字段处理代码
品牌 B	2 天	PM2.5 寄存器地址文档标注为 30003，实际为 30005	现场抓包（tcpdump）比对，修正地址映射
品牌 C	2.5 天	设备不支持 Modbus TCP，仅支持 RTU	增加 RS485 转 TCP 网关，适配 RTU 协议栈

关键教训：

文档不可信：所有寄存器定义必须通过实测验证（读取值与面板显示比对）。
版本管理：固件版本必须作为协议适配的核心参数，建立版本-点表映射库。
模拟器先行：使用 Modbus Slave/Simulator 提前验证解析逻辑，减少现场调试时间。

阶段 3：多设备并发测试（第 11--15 天）

测试场景	问题现象	根因分析	优化措施
12 台设备并发采集	CPU 占用率 90%，数据延迟 > 5s	单线程轮询 12 台设备，阻塞严重	改为多线程采集（每线程管理 3--4 台），线程池大小 4
网络波动测试	设备离线后，重连耗时 30s	重连逻辑简单，无退避机制	实现指数退避重连（1s、2s、4s、8s...），最大 60s
控制指令并发	湿度设定指令丢失，设备无响应	指令发送未加锁，多线程冲突	增加指令队列与互斥锁，确保指令串行执行

性能优化成果：

CPU 占用率降至 30% 以下。
数据延迟稳定在 1s 以内。
控制指令响应成功率 100%。

阶段 4：业务联动验证（第 16--23 天）

联动场景	验证结果	问题与改进
防潮联动（湿度 > 60% 启动除湿）	联动成功，但除湿启停频繁	增加湿度滞后区间（58%--62%），避免频繁切换
防污染联动（PM2.5 > 75μg/m³ 启动净化）	净化启动延迟 10s	优化采集周期（从 10s 改为 5s），缩短响应时间
防霉消毒联动（夜间自动消毒）	消毒时长不足，未达效果	修正消毒时长寄存器单位（文档为分钟，实际为秒）
安全联锁（消毒时锁定门禁）	门禁未锁定，存在安全隐患	增加硬联锁逻辑（消毒启动 → 输出干接点信号 → 门禁强制锁闭）

业务适配关键：

滞后区间：所有模拟量控制（湿度、温度、PM2.5）必须设置滞后区间，避免设备频繁启停。
单位统一：寄存器值的单位（秒/分钟、百分比/千分比）必须与业务系统严格一致。
安全优先：涉及人员安全的逻辑（消毒、门禁）必须硬联锁，软件逻辑仅作为辅助。

阶段 5：国产化适配与稳定性测试（第 24--30 天）

测试项	问题现象	解决方案
ARM64 编译	libmodbus 编译失败，提示缺少头文件	安装麒麟 OS 开发包（yum install glibc-headers gcc-c++），指定 ARM64 编译参数
Redis 内存泄漏	运行 7 天后 Redis 内存增长至 8GB	修复代码中的 Redis Key 未设置 TTL 问题，启用内存淘汰策略
systemd 服务异常	网关重启后服务未自启动	修正 systemd 服务文件（ $Install$ WantedBy=multi-user.target），增加依赖关系
长时间运行测试	运行 30 天无故障，数据完整	建立监控告警机制（CPU、内存、Redis 状态、Modbus 通信状态）

三、核心问题与根因分析

协议层问题（占比 40%）

寄存器定义不一致：文档与设备行为不符（地址偏移、数据类型、缩放因子）。
字节序混乱：不同品牌设备采用不同字节序（Big-Endian/Little-Endian），未明确标注。
功能码支持不全：部分设备仅支持 0x03（读保持寄存器），不支持 0x06（写单个寄存器）。

设备层问题（占比 30%）

固件 Bug：网络风暴下返回无效数据（如 -40℃）、消毒模块状态异常。
硬件限制：RS485 接口抗干扰能力差，长距离通信不稳定。
供电问题：电压不足导致传感器漂移、设备重启。

工程实施问题（占比 20%）

IP 冲突：未做 IP 地址规划，新旧设备冲突。
网线质量差：非屏蔽双绞线，电磁干扰严重。
接地不良：RS485 总线未接地，导致数据跳变。

边缘侧问题（占比 10%）

代码鲁棒性不足：未处理异常返回值（如 0xFFFF、0x7FFF）。
资源管理不当：线程过多、内存泄漏、文件描述符耗尽。
日志缺失：关键操作（控制指令、异常事件）未记录日志，难以排查问题。

四、标准化对接规范（沉淀输出）

协议对接 SOP（标准操作流程）

复制代码

Step 1：文档评审 → 确认寄存器地址、数据类型、缩放因子、字节序、功能码支持。 Step 2：单设备实测 → 读取所有寄存器，与面板显示比对，验证读写功能。 Step 3：模拟器验证 → 使用 Modbus Slave 模拟设备，验证解析代码逻辑。 Step 4：多设备并发测试 → 验证性能（CPU、内存、延迟），优化采集策略。 Step 5：业务联动验证 → 验证防潮、防污染、防霉、防虫等联动逻辑。 Step 6：国产化适配 → 在 ARM64 + 麒麟 OS 环境编译、部署、测试。 Step 7：稳定性测试 → 72 小时连续运行，监控资源占用与数据完整性。

复制

寄存器映射表模板（示例）

设备型号	固件版本	功能	寄存器地址	数据类型	读写	缩放因子	字节序	业务含义	备注
HME-3000	v2.1	实际湿度	30001	Int16	只读	0.1	BE	库房湿度（%）	范围 0--1000
HME-3000	v2.1	设定湿度	40002	Int16	读写	0.1	BE	目标湿度（%）	范围 300--800
HME-3000	v2.1	消毒模式	40003	UInt16	读写	1	BE	0:关闭 1:紫外线 2:臭氧	Bit0--Bit2 有效

边缘侧代码规范

数据校验：所有寄存器值必须进行范围校验（如温度 -40~80℃），异常值标记为"无效"。
重试机制：Modbus 通信失败重试 3 次，间隔 1s，指数退避。
数据缓存：使用 Redis 缓存设备数据，设置 TTL（如 300s），避免数据丢失。
日志记录：记录所有控制指令（时间、设备 ID、指令内容、执行结果），便于审计与排查。
线程安全：多线程访问共享资源（如 Redis、Modbus 上下文）必须加锁。

工程实施规范

IP 规划：按区域/设备类型规划 IP 段，建立 IPAM 表。
线缆规范：使用屏蔽双绞线（CAT6），RS485 总线加终端电阻（120Ω），单点接地。
供电保障：独立 5V/12V 电源，线径 ≥1.0mm²，距离 >30m 采用 12V 集中供电。
标识管理：设备、端口、线缆必须贴标签（设备 ID、IP、功能），与台账一致。

五、效能提升与后续优化

对接效率提升

协议适配层：抽象统一设备模型（DeviceModel），不同品牌设备通过适配器（Adapter）接入，新增设备只需开发适配器。
自动化测试：开发 Modbus 自动化测试工具，自动读取寄存器、验证数据、生成测试报告。
配置化管理：寄存器映射、设备参数通过配置文件（JSON/YAML）管理，无需修改代码。

稳定性增强

边缘自治：网关断网时，一体机按本地设定值运行，网络恢复后自动同步数据。
预测性维护：基于历史数据（滤网压差、消毒模块运行时间）预测设备故障，提前预警。
双机冗余：关键区域部署双网关，主备切换时间 < 5s，确保系统高可用。

业务价值延伸

能效优化：分析加湿、除湿、消毒、净化的能耗占比，优化联动策略，降低能耗。
环境预测：基于 LSTM 算法预测未来 24 小时温湿度变化，提前调整设备运行模式。
合规审计：自动生成《库房环境报告》《设备运维报告》，满足 DA/T 81---2019 要求。

六、总结

本次加湿除湿消毒净化一体机的 Modbus 对接实践，暴露了环境设备集成中的典型问题：协议碎片化、文档不可靠、工程不规范、边缘侧鲁棒性不足。通过复盘，我们沉淀了标准化对接流程、寄存器映射模板、代码规范与工程实施指南，为后续项目提供了可复制的经验。

核心启示：

实测为王：协议文档仅作参考，必须通过实测验证设备行为。
版本管理：固件版本是协议适配的核心，必须建立版本-点表映射库。
边缘智能：边缘侧需具备数据校验、重试、缓存、自治能力，应对复杂现场环境。
规范先行：标准化流程、规范、模板是提升对接效率与质量的关键。

未来，随着智慧档案馆信创建设的深入，设备协议对接将向标准化（国标/行标）、自动化（低代码配置）、智能化（AI 适配）方向发展，进一步降低集成成本，提升系统稳定性。
