深度学习常用公式手册

深度学习常用公式手册

按章节整理的深度学习核心公式，公式采用论文常用格式（LaTeX 排版） 。每条公式包含：公式 → 符号说明 → 应用场景 → PyTorch 实现 → 图形 。

符号读音/含义速查见《深度学习符号速查表》。

章节目录

1. 激活函数
2. 归一化
3. 损失函数
4. 优化器与学习率调度
5. 正则化
6. 卷积与池化
7. 序列模型与注意力
8. 强化学习
9. 生成模型

• 附录 A：公式-API 速查表
• 附录 B：公式图像集（函数曲线/图形）

---

第一章 激活函数

1.1 Sigmoid

公式

σ ( x ) = 1 1 + e − x , σ ′ ( x ) = σ ( x ) ( 1 − σ ( x ) ) \sigma(x) = \frac{1}{1 + e^{-x}}, \qquad \sigma'(x) = \sigma(x)\big(1 - \sigma(x)\big) σ(x)=1+e−x1,σ′(x)=σ(x)(1−σ(x))

符号说明 ：把任意实数压缩到 ( 0 , 1 ) (0, 1) (0,1)，可解释为概率；导数最大仅 0.25 0.25 0.25，深层网络中连乘易梯度消失。

应用场景：二分类输出层；LSTM/GRU 的门控（遗忘门、输入门）；任何需要"开关概率"的地方。隐藏层已基本弃用（梯度消失）。

PyTorch

import torch
import torch.nn.functional as F

logits = torch.randn(8)                 # 8 个样本的二分类原始得分（任意形状均可）
p = torch.sigmoid(logits)               # 逐元素压到 (0,1) → 可视为 P(y=1|x)
print(p.shape)                          # (8,)：与输入同形，sigmoid 不改变形状

# ⚠ 实战不要写 F.binary_cross_entropy(sigmoid(z), y)（先σ再log，p≈0时log下溢−inf）：
loss = F.binary_cross_entropy_with_logits(logits, y)
# 该版本内部用 log-sigmoid 直接算 log σ(z)：数值稳定且少一次指数运算

g = torch.sigmoid(x)                    # 另一主战场：LSTM/GRU 的门（输出当 0~1 开关用）

代码解读

• torch.sigmoid 是纯逐元素函数，梯度 σ ( 1 − σ ) \sigma(1-\sigma) σ(1−σ) 由 autograd 自动接上，无需手写；
• ..._with_logits 是官方推荐的稳定写法：把 log ⁡ σ ( z ) \log\sigma(z) logσ(z) 合并成一个 kernel，避免中间概率下溢；
• 分工：推理 要概率时取 p；训练 算损失时永远把 logits 直接交给损失函数。

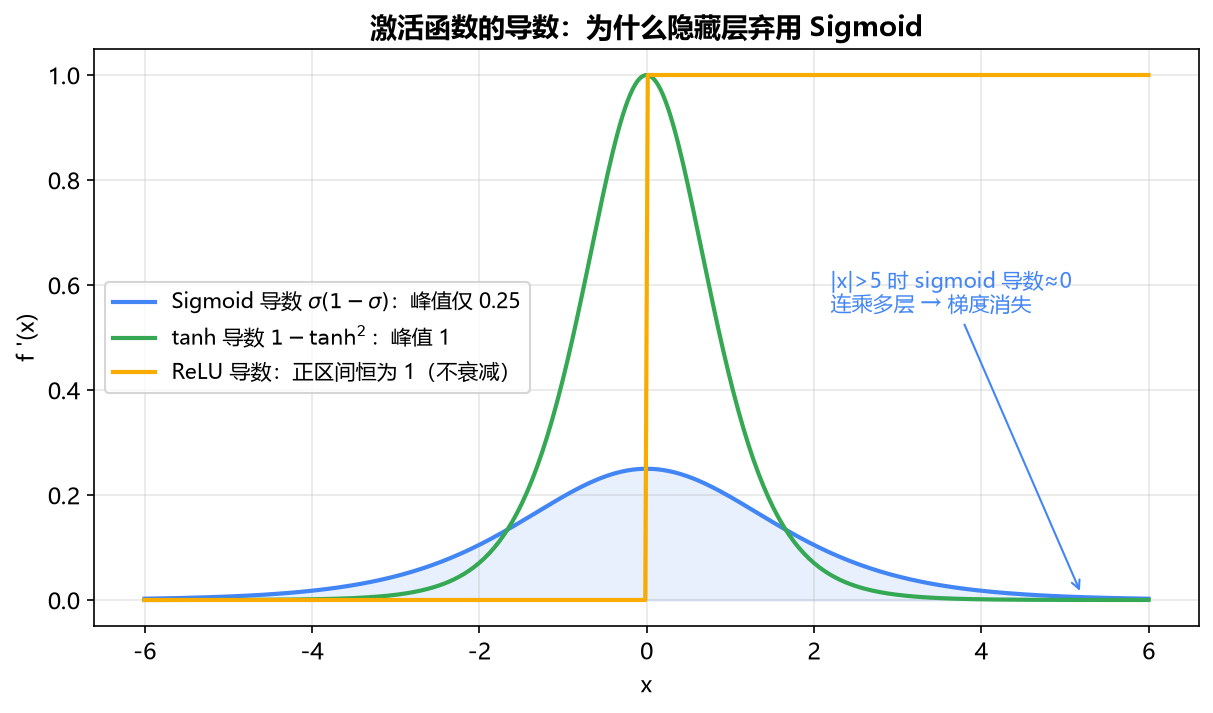

示意图 ：曲线形状见 formula_activations.png（蓝线，两端饱和）；导数峰值仅 0.25 见 graph_act_deriv.png

图形 ：见 formula_activations.png（蓝色曲线，两端饱和）；导数曲线见附录 B.1

1.2 tanh

公式

tanh ⁡ ( x ) = e x − e − x e x + e − x = 2 σ ( 2 x ) − 1 , tanh ⁡ ′ ( x ) = 1 − tanh ⁡ 2 ( x ) \tanh(x) = \frac{e^{x} - e^{-x}}{e^{x} + e^{-x}} = 2\sigma(2x) - 1, \qquad \tanh'(x) = 1 - \tanh^{2}(x) tanh(x)=ex+e−xex−e−x=2σ(2x)−1,tanh′(x)=1−tanh2(x)

符号说明 ：零中心化（输出均值 ≈ 0 \approx 0 ≈0）的 S 形函数，值域 ( − 1 , 1 ) (-1, 1) (−1,1)；梯度峰值为 1 1 1，是 sigmoid 的 4 倍，但仍会饱和。

应用场景：RNN 默认隐藏激活；LSTM 的候选记忆与输出变换；需要输出有正有负的场景。

PyTorch

h = torch.tanh(z)                       # 逐元素压到 (−1,1)，输出零中心化
rnn = torch.nn.RNN(input_size=128, hidden_size=256)
out, h_n = rnn(x)                       # 其内部隐藏层即 h_t = tanh(W_hh h_{t−1} + W_xh x_t + b)
# 选 tanh 而非 sigmoid 的原因：导数峰值 1 vs 0.25，且输出均值≈0（下游层输入不偏置）

代码解读

• nn.RNN 不需要显式写 tanh------模块内部已按公式 7.1 组装好，out 是全部时刻隐藏态、h_n 是末时刻状态；
• 若想让 RNN 换激活（如 ReLU），构造时传 nonlinearity='relu'（仅 nn.RNN 支持，LSTM 固定）。

示意图 ：tanh 曲线见 formula_activations.png（绿线，零中心 S 形）

图形 ：见 formula_activations.png（绿色曲线）

1.3 ReLU 及其变体

公式

R e L U ( x ) = max ⁡ ( 0 ,   x ) , L e a k y R e L U ( x ) = max ⁡ ( α x ,   x ) , G E L U ( x ) = x   Φ ( x ) \mathrm{ReLU}(x) = \max(0,\, x), \qquad \mathrm{LeakyReLU}(x) = \max(\alpha x,\, x), \qquad \mathrm{GELU}(x) = x\,\Phi(x) ReLU(x)=max(0,x),LeakyReLU(x)=max(αx,x),GELU(x)=xΦ(x)

符号说明 ： Φ \Phi Φ 为标准正态分布的 CDF；ReLU 正区间梯度恒为 1 1 1 → 不衰减、计算零成本，代价是 x < 0 x<0 x<0 时梯度为 0 0 0（"死神经元"）；LeakyReLU（ α = 0.01 \alpha=0.01 α=0.01）与 GELU 修复负区间。

应用场景：ReLU = CNN/MLP 隐藏层默认；LeakyReLU 用于担心死神经元的深层网络；GELU = Transformer（BERT/GPT）默认。

PyTorch

import torch.nn.functional as F

z = torch.randn(64, 256)                  # 某层预激活值 (B=64, 特征=256)
h = F.relu(z)                             # 负半轴直接置 0：输出稀疏、正区间梯度恒 1
h = F.leaky_relu(z, negative_slope=0.01)  # 负半轴留 0.01 斜率 → 修"死神经元"
h = F.gelu(z)                             # 平滑版 x·Φ(x)：BERT/GPT 的 FFN 默认

model = torch.nn.Sequential(              # 模块式写法：按顺序堆叠成网络
    torch.nn.Linear(784, 256), torch.nn.ReLU(),   # 惯例：Linear 后紧跟激活
    torch.nn.Linear(256, 10),
)

代码解读

• F.* 是无状态函数（用完即走），nn.* 是可嵌入 Sequential 的模块------激活函数无参数，两者行为完全相同；
• "死神经元"：某神经元一旦输入恒负，ReLU 梯度恒 0 → 该神经元永久停更新；LeakyReLU 的小斜率保留梯度通路；
• GELU 按概率"软门控"（值越大越放行），曲线光滑 → 优化更稳，是 Transformer 的经验默认。

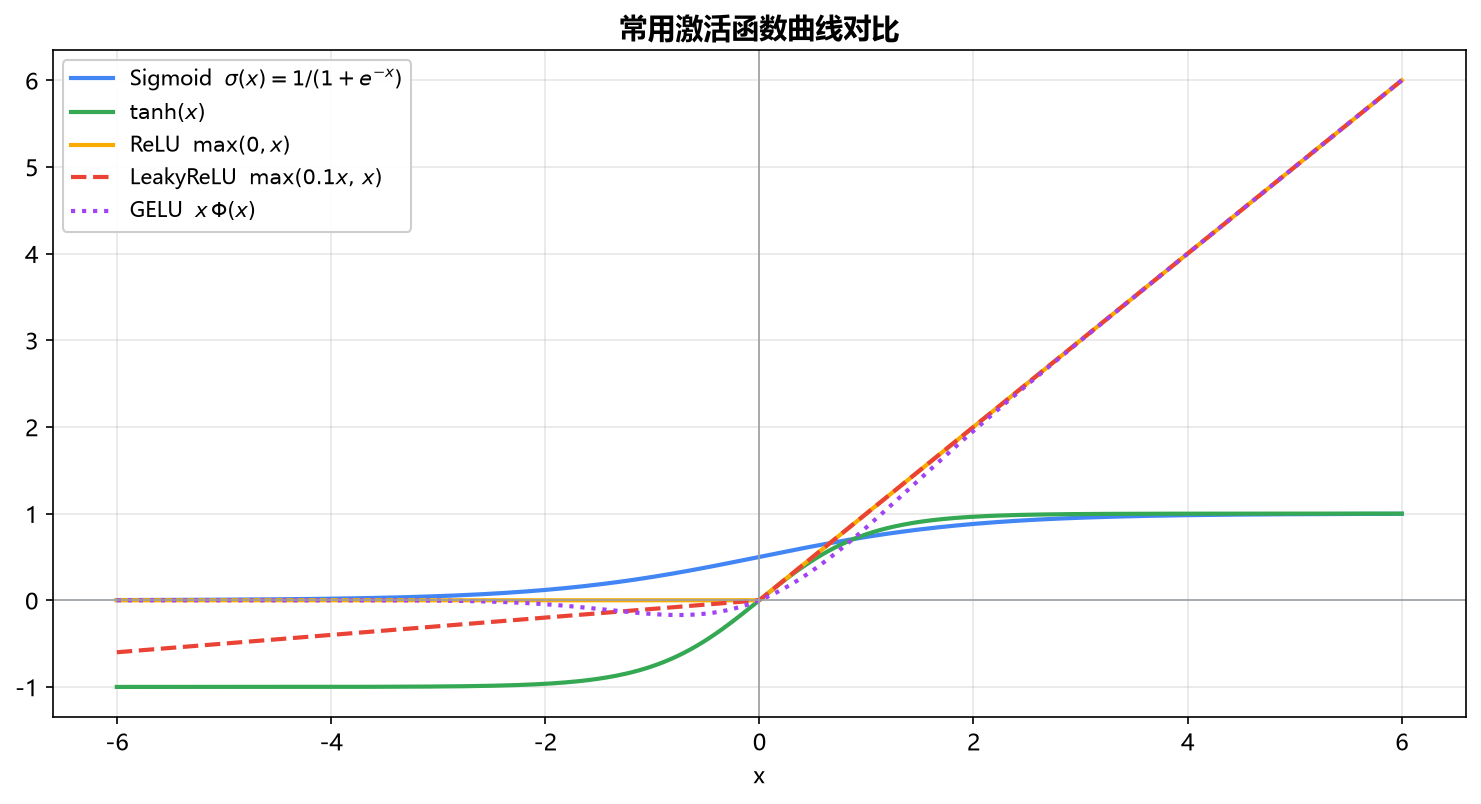

示意图 ：四种激活的曲线对比见 formula_activations.png

图形

---

第二章 归一化

2.1 BatchNorm（批归一化）

公式

μ B = 1 m ∑ i = 1 m x i , σ B 2 = 1 m ∑ i = 1 m ( x i − μ B ) 2 \mu_{\mathcal{B}} = \frac{1}{m}\sum_{i=1}^{m} x_i, \qquad \sigma_{\mathcal{B}}^{2} = \frac{1}{m}\sum_{i=1}^{m} (x_i - \mu_{\mathcal{B}})^{2} μB=m1i=1∑mxi,σB2=m1i=1∑m(xi−μB)2

x ^ i = x i − μ B σ B 2 + ϵ , y i = γ   x ^ i + β \hat{x}i = \frac{x_i - \mu{\mathcal{B}}}{\sqrt{\sigma_{\mathcal{B}}^{2} + \epsilon}}, \qquad y_i = \gamma\, \hat{x}_i + \beta x^i=σB2+ϵ xi−μB,yi=γx^i+β

符号说明 ：统计在一个 mini-batch B \mathcal{B} B（大小 m m m）内进行； ϵ ≈ 10 − 5 \epsilon \approx 10^{-5} ϵ≈10−5 防除零； γ , β \gamma, \beta γ,β 为逐特征可学习的缩放/平移，恢复表达能力。推理时改用训练期滑动平均的全局统计量。

应用场景 ：CNN/MLP 加速收敛、允许更大学习率、缓解内部协变量偏移；对 batch 大小敏感（ m = 1 m=1 m=1 时失效）。

PyTorch

bn = torch.nn.BatchNorm1d(256)      # 声明: 256 组可学习 (γ,β) + 2 份滑动平均统计 (running_mean/var)
z = torch.randn(32, 256)            # (B=32, 特征=256)
h = bn(z)                           # 训练态: 沿 B 维算 μ,σ → 逐列归一化 → γx̂+β
print(bn.running_mean.shape)        # (256,)：训练期累积的全局统计，推理时用它

bn2d = torch.nn.BatchNorm2d(64)     # CNN 版: 输入 (B,64,H,W)，沿 (B,H,W) 统计、每通道一组参数
model.eval()                        # ⚠ 切换: 推理改用 running 统计且不再更新；忘记切 = 结果随机漂移

代码解读

• 构造函数参数 = 通道/特征数 （不是 batch 大小）；每个特征独享一对 ( γ , β ) (\gamma,\beta) (γ,β)；
• 训练/推理双模式是 BN 最大的坑：训练用"当前 batch 统计"（有噪声但自适应），推理用"滑动平均统计"（确定性强），靠 train()/eval() 切换；
• batch=1 时训练态方差无意义 → BN 失效，小 batch 请换 LayerNorm 或 GroupNorm。

示意图

BatchNorm 的统计方向（对 (B,256) 张量）:
  样本1 [ x  x  x ... ]      每一"列"= 同一特征在不同样本上的取值
  样本2 [ x  x  x ... ]  →   μ,σ 按列计算 → 得到 256 对统计量
  ...                        再逐列归一化: x̂=(x−μ)/√(σ²+ε)
  样本32[ x  x  x ... ]      最后 y = γx̂+β（可学习，恢复表达能力）

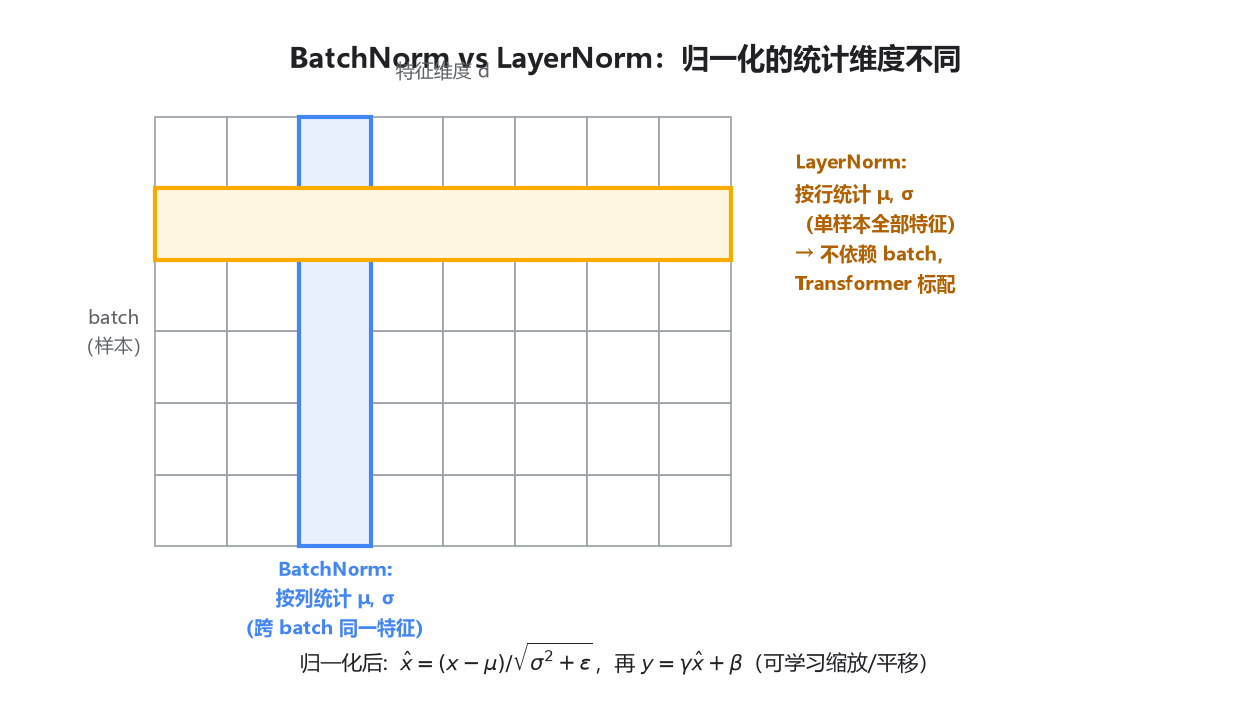

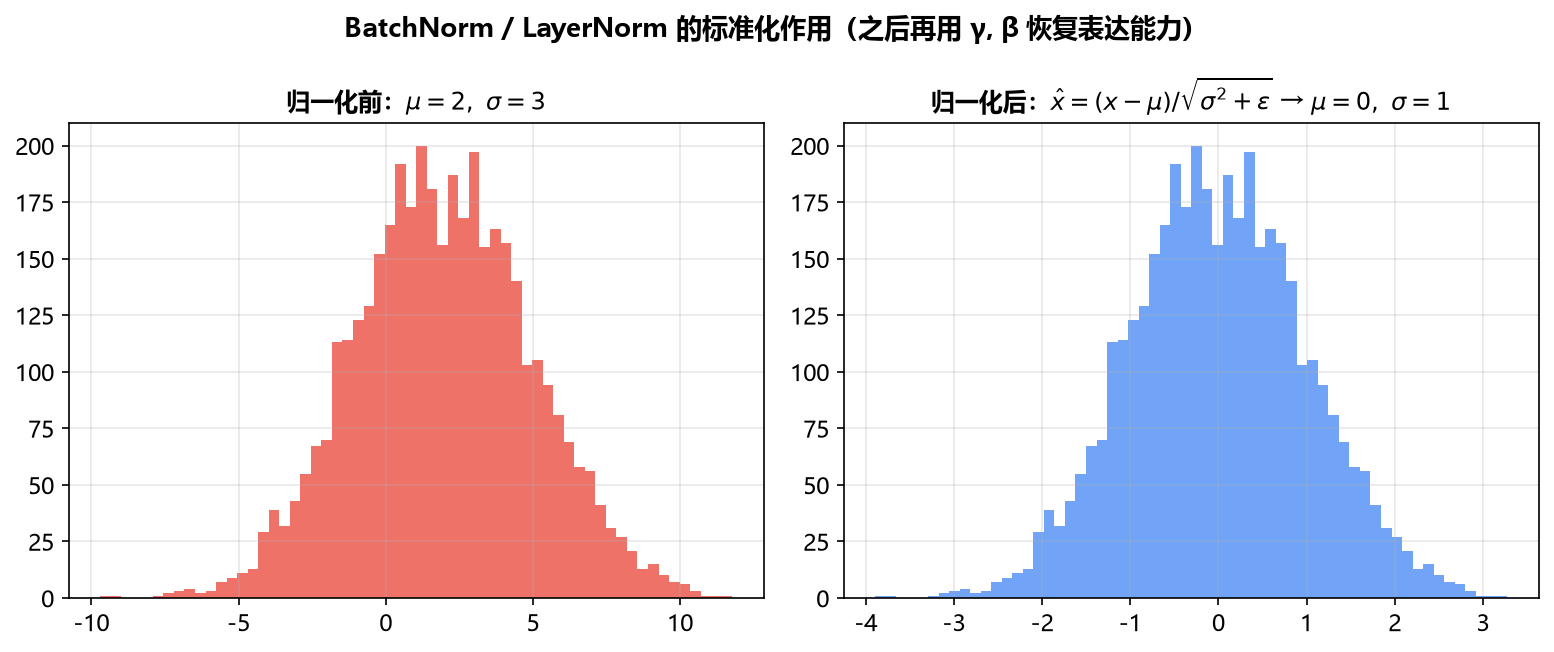

配图见 formula_norm.png（蓝色高亮列）与 graph_norm_hist.png（归一化前后直方图）

图形 ：见 formula_norm.png（蓝色列 = BN 的统计方向）；归一化前后分布见附录 B.3

2.2 LayerNorm（层归一化）

公式

μ = 1 d ∑ j = 1 d x j , σ 2 = 1 d ∑ j = 1 d ( x j − μ ) 2 , y = γ σ 2 + ϵ   ( x − μ ) + β \mu = \frac{1}{d}\sum_{j=1}^{d} x_j, \qquad \sigma^{2} = \frac{1}{d}\sum_{j=1}^{d} (x_j - \mu)^{2}, \qquad y = \frac{\gamma}{\sqrt{\sigma^{2} + \epsilon}}\,(x - \mu) + \beta μ=d1j=1∑dxj,σ2=d1j=1∑d(xj−μ)2,y=σ2+ϵ γ(x−μ)+β

符号说明 ：统计维度从"跨 batch"换成"单样本的 d d d 个特征"，因此与 batch 大小无关。

应用场景：Transformer 标配（每个 token 独立归一化）；RNN；batch 很小的场景。

PyTorch

ln = torch.nn.LayerNorm(512)        # 参数 = 归一化形状: 对最后一维(512 个特征)算 μ,σ
x = torch.randn(32, 10, 512)        # (B, T, d): 32 条序列 × 10 个 token × 512 维
h = ln(x)                           # 每个 (b,t) 行独立归一化 → 320 组统计量互不干扰
# 与 BN 的关键差异: 无 running 统计、无 train/eval 差异 → 不存在"忘记切模式"的坑

代码解读

• 构造参数可以是元组做多维归一化，如 LayerNorm((10, 512)) 对最后两维一起统计；
• 统计只依赖单样本 → batch=1、变长序列、推理部署全都行为一致，这是 Transformer 选它的根本原因；
• 参数量：仅 2 d 2d 2d 个（ γ , β \gamma,\beta γ,β 各 512），与 batch、序列长无关。

示意图 ：统计方向对比见 formula_norm.png（橙色高亮行 = LN 方向）

图形

---

第三章 损失函数

3.1 MSE（均方误差）

公式

L M S E = 1 n ∑ i = 1 n ( y ^ i − y i ) 2 \mathcal{L}{\mathrm{MSE}} = \frac{1}{n}\sum{i=1}^{n} (\hat{y}_i - y_i)^{2} LMSE=n1i=1∑n(y^i−yi)2

符号说明：误差平方 → 大误差被放大惩罚，对离群点敏感；等价于高斯噪声假设下的负对数似然。

应用场景：回归任务（房价、轨迹预测、图像重建的像素级损失）。

PyTorch

pred, target = torch.randn(32, 3), torch.randn(32, 3)   # 32 样本 × 3 维回归输出
loss = torch.nn.functional.mse_loss(pred, target)       # 默认 reduction='mean': 先平方再对全部元素平均
# = ((pred − target)**2).mean()  → 标量，可直接 backward()
loss_sum = torch.nn.functional.mse_loss(pred, target, reduction='sum')
# reduction='sum': 不求平均 → 损失值随 batch 增大而增大（VAE 重建项惯例用 sum）
loss_none = torch.nn.functional.mse_loss(pred, target, reduction='none')
# reduction='none': 保留逐元素误差 (32,3)，用于自定义加权（如按样本重要性加权）

代码解读

• 三个 reduction 模式决定了"平方之后怎么聚合"：mean（默认）/ sum / none（逐元素）；
• MSE 对离群样本的梯度是 2 e 2e 2e，误差越大梯度越大 → 一个坏样本可能主导整个 batch，必要时换 Huber；
• 输入形状任意且 pred/target 需同形（或可广播）。

示意图 ：抛物线形状见 formula_losses.png 左图蓝线

图形 ：见 formula_losses.png（左图蓝色抛物线）

3.2 L1 / Huber（SmoothL1）

公式

L L 1 = 1 n ∑ i = 1 n ∣ y ^ i − y i ∣ , L H u b e r = { 1 2 e 2 , ∣ e ∣ ≤ δ δ ( ∣ e ∣ − 1 2 δ ) , ∣ e ∣ > δ ( e = y ^ − y ) \mathcal{L}{\mathrm{L1}} = \frac{1}{n}\sum{i=1}^{n} \lvert \hat{y}i - y_i \rvert, \qquad \mathcal{L}{\mathrm{Huber}} = \begin{cases} \tfrac{1}{2}e^{2}, & \lvert e \rvert \le \delta \\4pt \delta\left(\lvert e \rvert - \tfrac{1}{2}\delta\right), & \lvert e \rvert > \delta \end{cases} \quad (e = \hat{y} - y) LL1=n1i=1∑n∣y^i−yi∣,LHuber={21e2,δ(∣e∣−21δ),∣e∣≤δ∣e∣>δ(e=y^−y)

符号说明 ：L1 梯度恒定 → 对离群点鲁棒但零点不可导；Huber 在小误差区取平方（平滑可导）、大误差区取线性（鲁棒），两者兼得； δ \delta δ 为切换点。

应用场景：含离群点的回归；目标检测的边框回归（Faster R-CNN 用 SmoothL1）。

PyTorch

loss = torch.nn.functional.l1_loss(pred, target)                  # |e| 的平均：梯度恒 ±1，离群点不爆炸
loss = torch.nn.functional.smooth_l1_loss(pred, target, beta=1.0) # beta 即公式中的 δ（切换点）
# beta=1.0 时: |e|≤1 用 0.5e²（原点平滑可导）; |e|>1 用 |e|−0.5（线性鲁棒）
# 目标检测框回归常用 beta=0.1~1.0：小误差精细调、大误差不过度惩罚

代码解读

• L1 的梯度大小与误差无关（恒为 1）→ 收敛末期会在最优解附近"匀速震荡"，不如 MSE 精细；Huber 兼得两者；
• smooth_l1_loss 即 Faster R-CNN 论文里的 SmoothL1；新版别名 huber_loss（delta 参数同义）；
• 选 beta 的经验：设为"典型误差量级"，如框回归用 IoU 误差的量级。

示意图 ：三段形状对比见 formula_losses.png 左图（绿=L1、橙=Huber）

图形 ：见 formula_losses.png（左图绿/橙曲线）

3.3 BCE（二元交叉熵）

公式

L B C E = − 1 n ∑ i = 1 n y i log ⁡ p i + ( 1 − y i ) log ⁡ ( 1 − p i ) , p = σ ( y ^ ) \mathcal{L}{\mathrm{BCE}} = -\frac{1}{n}\sum{i=1}^{n} \Big y_i \\log p_i + (1 - y_i)\\log(1 - p_i) \\Big, \qquad p = \sigma(\hat{y}) LBCE=−n1i=1∑nyilogpi+(1−yi)log(1−pi),p=σ(y^)

符号说明 ： y ∈ { 0 , 1 } y \in \{0, 1\} y∈{0,1} 为真标签， p p p 为预测概率； y = 1 y=1 y=1 时只剩 − log ⁡ p -\log p −logp → p → 1 p \to 1 p→1 损失趋于 0。

应用场景：二分类；多标签分类（每个标签独立 BCE 再求和，如图像 tagging）。

PyTorch

logits = torch.randn(32)                    # 二分类原始得分 (B,)，未经 sigmoid
y = torch.randint(0, 2, (32,)).float()      # 真标签 0/1，需 float 类型

loss = torch.nn.functional.binary_cross_entropy_with_logits(logits, y)
# 内部 = mean( max(z,0) − z·y + log(1+e^{−|z|}) )，即 log-sigmoid 的稳定实现

# 多标签分类（一张图多个标签）: 每个标签独立做 BCE 再求和/平均
loss = torch.nn.functional.binary_cross_entropy_with_logits(logits_20, y_20)  # (B,20) 对 (B,20)
# 此时 y 是 0/1 矩阵而非类别索引；与 cross_entropy（单标签互斥）严格区分

代码解读

• 单标签二分类用本公式；多标签 （标签不互斥）也用本公式但逐标签独立；多类互斥 才用 cross_entropy；
• pos_weight 参数可给正类加权（正负样本不平衡时，如正:负=1:50 设 pos_weight=50）；
• y 必须是 float（0.0/1.0），传 Long 会报类型错。

示意图 ： − log ⁡ p -\log p −logp 曲线见 formula_losses.png 右图蓝线

图形 ：见 formula_losses.png（右图蓝色 − log ⁡ p -\log p −logp 曲线）

3.4 交叉熵（多分类）

公式

L C E = − 1 n ∑ i = 1 n ∑ c = 1 C y i c   log ⁡ y ^ i c , y ^ = s o f t m a x ( z ) = e z c ∑ c ′ e z c ′ \mathcal{L}{\mathrm{CE}} = -\frac{1}{n}\sum{i=1}^{n}\sum_{c=1}^{C} y_{ic}\, \log \hat{y}{ic}, \qquad \hat{\mathbf{y}} = \mathrm{softmax}(\mathbf{z}) = \frac{e^{z_c}}{\sum{c'} e^{z_{c'}}} LCE=−n1i=1∑nc=1∑Cyiclogy^ic,y^=softmax(z)=∑c′ezc′ezc

符号说明 ： y i c y_{ic} yic 为 one-hot 标签（代码中用类别索引表示）；等价于 − log ⁡ P ( 正确类 ) -\log P(\text{正确类}) −logP(正确类)；与 softmax 是天然组合。

应用场景：一切单标签多分类：图像分类、语言模型下一个词、语音识别。

PyTorch

logits = torch.randn(32, 10)              # (B=32, C=10) 原始得分，⚠ 不要先 softmax！
labels = torch.randint(0, 10, (32,))      # (B,) 类别索引 Long 型，无需 one-hot

loss = torch.nn.functional.cross_entropy(logits, labels)
# 等价展开: logp = log_softmax(logits, dim=-1)      # 沿类维度归一化+取log（稳定）
#           loss  = -logp[arange(32), labels].mean() # 取"真类"的 log 概率，取负，按 batch 平均
print(loss.shape)                          # torch.Size([]) 标量 → 直接 .backward()

loss_ls = torch.nn.functional.cross_entropy(logits, labels, label_smoothing=0.1)
# 标签平滑: 把 one-hot 的 1 换成 0.9、0 换成 0.1/C → 防止模型过度自信，提升泛化

代码解读

• 传概率进去 = 二次归一化，梯度全错------这是新手最高频错误；
• logp[arange(B), labels] 这步"按索引取真类"就是公式里 ∑ c y i c log ⁡ y ^ i c \sum_c y_{ic}\log\hat y_{ic} ∑cyiclogy^ic 的稀疏实现（one-hot 求和只剩一项）；
• 类别不平衡可传 weight=每类权重张量；想逐样本损失用 reduction='none'。

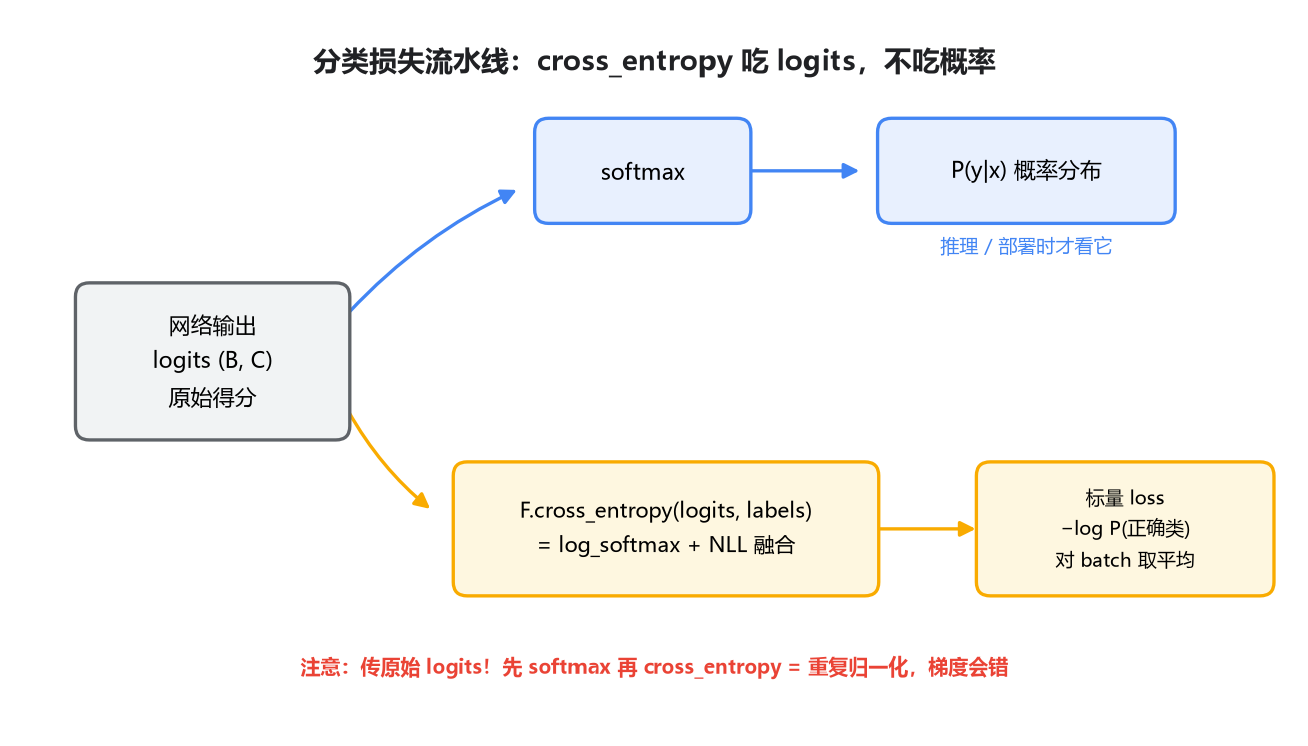

示意图

logits(32,10) ─▶ log_softmax(沿类维) ─▶ 按 labels 索引取真类 ─▶ 取负 ─▶ mean ─▶ 标量 loss
      ▲                                                                    （即 −log P(真类) 的 batch 平均）
      └── ⚠ 入口必须是原始得分

配图见 fig4_ce_pipeline.png

图形

3.5 Focal Loss

公式

L F o c a l = − ( 1 − p t ) γ log ⁡ p t , p t = { p , y = 1 1 − p , y = 0 \mathcal{L}_{\mathrm{Focal}} = -(1 - p_t)^{\gamma} \log p_t, \qquad p_t = \begin{cases} p, & y = 1 \\ 1 - p, & y = 0 \end{cases} LFocal=−(1−pt)γlogpt,pt={p,1−p,y=1y=0

符号说明 ： ( 1 − p t ) γ (1-p_t)^{\gamma} (1−pt)γ 为调制因子（ γ = 2 \gamma=2 γ=2）------易分样本（ p t → 1 p_t \to 1 pt→1）权重趋近 0，难分样本主导梯度。

应用场景 ：极端类别不平衡：目标检测（RetinaNet，前景:背景 ≈ 1 : 1000 \approx 1:1000 ≈1:1000）。

PyTorch

p = torch.sigmoid(logits)                    # 预测概率 (B,)
pt = torch.where(y == 1, p, 1 - p)           # p_t: "真类"的概率（y=1 取 p，y=0 取 1−p）
loss = (-(1 - pt) ** 2 * torch.log(pt + 1e-8)).mean()
#        └── 调制因子(γ=2) ──┘   └── 普通 BCE ──┘
# 易分样本 pt→1: (1−pt)²→0 → 该项损失被"静音"；难分样本 pt→0: 因子→1 → 主导梯度

代码解读

• torch.where(cond, a, b) 是逐元素三元选择，这里把二分类统一成"真类概率"一个量 p t p_t pt；
• +1e-8 防 log ⁡ 0 \log 0 log0；γ 越大对易分样本压得越狠（检测常用 γ=2、α=0.25 再平衡正负类）；
• torchvision 的 sigmoid_focal_loss 是官方优化实现，实战可直接用。

示意图 ：Focal 与 BCE 曲线对比见 formula_losses.png 右图（红虚线被压低的部分=易分样本）

图形 ：见 formula_losses.png（右图红色虚线：压低易分样本）

3.6 KL 散度

公式

D K L ( q   ∥   p ) = ∑ x q ( x ) log ⁡ q ( x ) p ( x ) = E x ∼ q log ⁡ q ( x ) − log ⁡ p ( x ) D_{\mathrm{KL}}(q \,\|\, p) = \sum_{x} q(x) \log \frac{q(x)}{p(x)} = \mathbb{E}_{x \sim q}\big\\log q(x) - \\log p(x)\\big DKL(q∥p)=x∑q(x)logp(x)q(x)=Ex∼qlogq(x)−logp(x)

符号说明 ：衡量分布 q q q 相对 p p p 的"额外编码长度"； q = p q=p q=p 时为 0；非对称 ： D K L ( q ∥ p ) ≠ D K L ( p ∥ q ) D_{\mathrm{KL}}(q\|p) \ne D_{\mathrm{KL}}(p\|q) DKL(q∥p)=DKL(p∥q)；两高斯之间有解析解。

应用场景：知识蒸馏（学生匹配教师的软分布）；VAE 正则项；PPO 约束新旧策略距离。

PyTorch

from torch.distributions import Normal, kl_divergence

# 场景1 VAE: q=N(μ,σ²) 与先验 N(0,1) 的 KL，有解析解 → 直接调用，无需采样
kl = kl_divergence(Normal(mu, std), Normal(0., 1.))     # 逐元素 KL，形状同 mu

# 场景2 知识蒸馏: F.kl_div 的入参约定很特殊 ------
loss = torch.nn.functional.kl_div(
    F.log_softmax(student / T, dim=-1),   # 第1参: 学生的 log 概率（必须先取 log！）
    F.softmax(teacher / T, dim=-1),       # 第2参: 教师的概率（target）
    log_target=False,                     # target 不是 log 形式
    reduction='batchmean',                # 除以 B（而不是元素总数）→ 与 batch 大小解耦
) * T * T                                 # ×T²: 补偿软化导致的梯度缩小（Hinton 原文约定）

代码解读

• kl_div 的参数顺序/形式是著名陷阱：input 要 log 概率、target 要概率（与直觉相反）；
• reduction='batchmean' 才是论文里的"按样本平均"；默认 'mean' 会再除以类别数，量纲错；

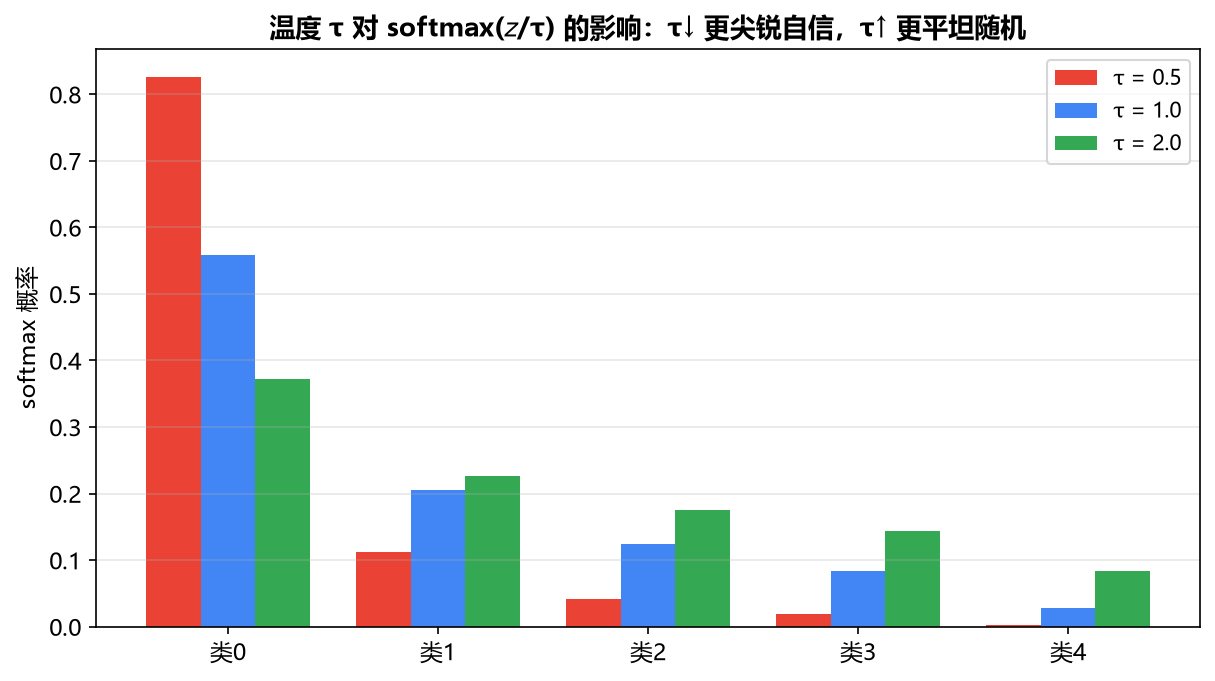

• 温度 T 软化教师分布：T 越大"暗知识"（类间相似度）占比越高； × T 2 \times T^2 ×T2 让梯度量级与 T=1 可比。

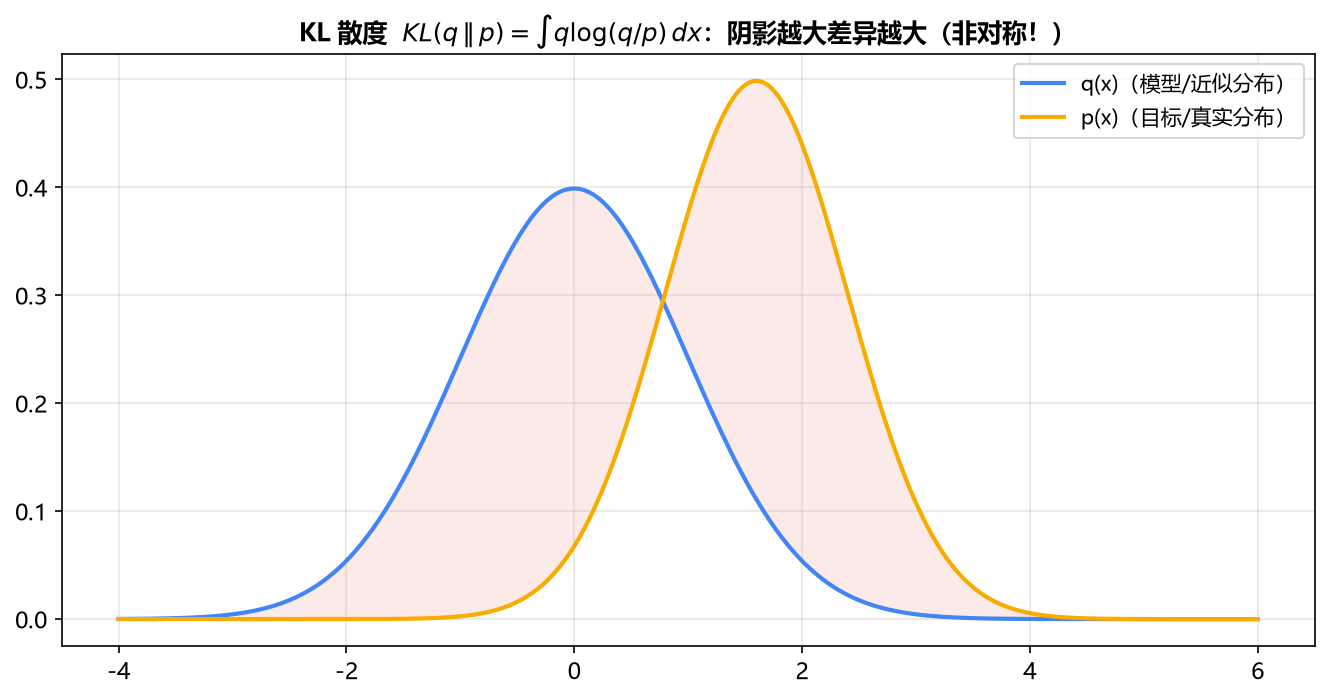

示意图 ：KL 的几何含义（两分布阴影差）见 formula_kl.png

图形

---

第四章 优化器与学习率调度

4.1 SGD（随机梯度下降）

公式

θ ← θ − η   ∇ θ L \theta \leftarrow \theta - \eta\, \nabla_{\theta} \mathcal{L} θ←θ−η∇θL

符号说明 ： η \eta η 学习率是唯一超参；"随机"指每个 mini-batch 梯度是全体梯度的无偏估计。

应用场景：理论基线；CV 大模型精调时配合 momentum + 调度器仍是最优选择之一。

PyTorch

opt = torch.optim.SGD(model.parameters(),   # 第1参: 要更新的参数（可训练张量的迭代器/列表）
                      lr=0.01)              # η: 唯一必需超参，步长
# 训练循环三件套:
#   loss.backward()   → 填充每个参数的 .grad（即 ∇θL）
#   opt.step()        → 执行 θ ← θ − η·∇θL（对所有参数并行）
#   opt.zero_grad()   → 清零 .grad（PyTorch 默认累加，不清就叠加上一步）

代码解读

• model.parameters() 返回生成器，优化器据此为每个参数维护状态（SGD 无额外状态）；
• 只训部分层：传过滤后的列表，如 [p for p in model.parameters() if p.requires_grad]；
• lr 量级经验：SGD 用 0.01~0.1（比 Adam 大 10~100 倍才跑得动）。

示意图 ：单步更新在损失面上的移动见 fig1_hyperparams.png；轨迹见 formula_optimizers.png 灰线

4.2 Momentum（动量法）

公式

v t ← μ   v t − 1 + ∇ θ L , θ ← θ − η   v t ( μ = 0.9 ) v_t \leftarrow \mu\, v_{t-1} + \nabla_{\theta} \mathcal{L}, \qquad \theta \leftarrow \theta - \eta\, v_t \qquad (\mu = 0.9) vt←μvt−1+∇θL,θ←θ−ηvt(μ=0.9)

符号说明 ： v v v 是梯度的指数滑动平均（物理类比：小球带惯性下坡）；一致方向被放大、震荡方向相互抵消 → 加速穿过窄谷、平滑 mini-batch 噪声。

应用场景：SGD 的默认增强；CNN 训练标配（SGD + momentum 0.9）。

PyTorch

opt = torch.optim.SGD(model.parameters(), lr=0.01,
                      momentum=0.9,        # μ: 动量衰减率，v ← 0.9v + g（历史梯度指数加权）
                      nesterov=True)       # Nesterov 变体: 在"预判位置"θ−ημv 处算梯度，更提前纠错
# 优化器为每个参数多存一份 v（与参数同形）→ 显存开销 ×2

代码解读

• 动量的效果 = 把一致方向的梯度累加放大（稳态增益 1 / ( 1 − μ ) = 10 1/(1-\mu)=10 1/(1−μ)=10 倍），震荡方向互相抵消；
• 因此加了 momentum 后 lr 通常要调小（等效步长变大），否则过冲；
• nesterov=True 是"先迈一步再回头看梯度"，收敛末期更稳，CV 里常用。

示意图 ：动量如何冲过窄谷见 formula_optimizers.png 绿线

4.3 Adam

公式

m t = β 1 m t − 1 + ( 1 − β 1 )   g t 一阶矩（梯度均值） v t = β 2 v t − 1 + ( 1 − β 2 )   g t 2 二阶矩（梯度平方均值） m ^ t = m t 1 − β 1 t , v ^ t = v t 1 − β 2 t 偏差修正 θ ← θ − α   m ^ t v ^ t + ϵ 自适应步长更新 \begin{aligned} m_t &= \beta_1 m_{t-1} + (1 - \beta_1)\, g_t & &\text{一阶矩（梯度均值）} \\ v_t &= \beta_2 v_{t-1} + (1 - \beta_2)\, g_t^{2} & &\text{二阶矩（梯度平方均值）} \\ \hat{m}_t &= \frac{m_t}{1 - \beta_1^{t}}, \quad \hat{v}_t = \frac{v_t}{1 - \beta_2^{t}} & &\text{偏差修正} \\ \theta &\leftarrow \theta - \alpha\, \frac{\hat{m}_t}{\sqrt{\hat{v}_t} + \epsilon} & &\text{自适应步长更新} \end{aligned} mtvtm^tθ=β1mt−1+(1−β1)gt=β2vt−1+(1−β2)gt2=1−β1tmt,v^t=1−β2tvt←θ−αv^t +ϵm^t一阶矩（梯度均值）二阶矩（梯度平方均值）偏差修正自适应步长更新

符号说明 ： g t = ∇ θ L g_t = \nabla_\theta \mathcal{L} gt=∇θL；默认 β 1 = 0.9 \beta_1 = 0.9 β1=0.9、 β 2 = 0.999 \beta_2 = 0.999 β2=0.999、 ϵ = 10 − 8 \epsilon = 10^{-8} ϵ=10−8； v ^ t \sqrt{\hat v_t} v^t 把各维度梯度缩放到相近量级 → 对稀疏梯度与不同量纲特征友好；偏差修正消除 m , v m, v m,v 从零初始化带来的前期偏小。

应用场景：默认首选：Transformer/NLP、GAN、RL；不细调超参时的安全选择。

PyTorch

opt = torch.optim.Adam(model.parameters(),
                       lr=1e-3,              # α: 注意比 SGD 小 1~2 个量级
                       betas=(0.9, 0.999),   # (β₁, β₂): 一阶/二阶矩衰减率
                       eps=1e-8)             # ε: 防除零；梯度极稀疏时可提到 1e-4
# 优化器内部为每个参数维护 m, v 两份缓冲（对应公式的 m_t, v_t）→ 显存 ×3

opt = torch.optim.AdamW(model.parameters(), lr=1e-3, weight_decay=0.01)
# AdamW = Adam + 解耦权重衰减: 收缩项直接作用于 θ，不被自适应步长缩放
# （普通 Adam 的 weight_decay 会被 1/√v̂ 扭曲 → 正则效果失真；Transformer 训练标配 AdamW）

代码解读

• 自适应步长的直觉：某参数历史梯度小 → v ^ \sqrt{\hat v} v^ 小 → 实际步长被放大，反之压缩 → 各参数"齐头并进"；
• 偏差修正 m ^ , v ^ \hat m, \hat v m^,v^ 只在前几十步起作用（ 1 − β t → 1 1-\beta^t \to 1 1−βt→1 后自动消失），无需关心；
• 经验值：NLP/Transformer 用 lr=1e-4~3e-4 + AdamW(wd=0.01)；GAN 常用 β₂=0.999→0.9 更稳。

示意图

Adam 的内部缓冲（每个参数 θᵢ 配套）:
  mᵢ ← 0.9mᵢ + 0.1gᵢ        梯度方向的滑动平均（"往哪走"）
  vᵢ ← 0.999vᵢ + 0.001gᵢ²   梯度平方的滑动平均（"走多大"）
  更新: θᵢ −= α·m̂/(√v̂ᵢ+ε)  → 每个参数拥有自己的等效学习率

配图见 formula_optimizers.png（红线：近似直线直达谷底）

图形（4.1--4.3 对比）

4.4 学习率调度：余弦退火 / Warmup

公式

η t = η min ⁡ + 1 2 ( η max ⁡ − η min ⁡ ) ( 1 + cos ⁡ π t T ) , Warmup: η t = η max ⁡ ⋅ t W ( t < W ) \eta_t = \eta_{\min} + \frac{1}{2}\left(\eta_{\max} - \eta_{\min}\right)\left(1 + \cos \frac{\pi t}{T}\right), \qquad \text{Warmup: } \eta_t = \eta_{\max}\cdot \frac{t}{W}\ (t < W) ηt=ηmin+21(ηmax−ηmin)(1+cosTπt),Warmup: ηt=ηmax⋅Wt (t<W)

符号说明 ： T T T 为总步数、 W W W 为 warmup 步数；warmup 让模型在梯度噪声最大的初期用小步长稳定下来（Transformer 训练必备）。

应用场景：几乎所有现代训练：BERT/GPT 的 warmup+cosine；CV 的 StepLR（每 30 epoch 减半）。

PyTorch

opt = torch.optim.AdamW(model.parameters(), lr=1e-3)          # lr 这里当作 η_max
warm = torch.optim.lr_scheduler.LinearLR(opt, start_factor=0.01, total_iters=500)
# 前 500 步: lr 从 1e-3×0.01 线性升到 1e-3（让小步长先稳住早期大梯度）
cos  = torch.optim.lr_scheduler.CosineAnnealingLR(opt, T_max=19500)
# 第 500 步后: 按余弦从 1e-3 平滑降到 η_min(默认0)，T_max = 剩余总步数
sched = torch.optim.lr_scheduler.SequentialLR(opt, [warm, cos], milestones=[500])
# SequentialLR: 步数 <500 用 warm，≥500 切到 cos（milestone 是"切换点"而非长度）

# 每个训练步的顺序（顺序错了 lr 会错拍）:
#   loss.backward(); opt.step(); sched.step()
print(sched.get_last_lr())     # 查看当前实际 lr，调试调度必备

代码解读

• 调度器改的是优化器参数组里的 lr：opt.param_groups[0]['lr']，可用 print 验证曲线；
• warmup 步数经验 = 总步数的 1%~5%（或前 1~2 个 epoch）；
• 按 epoch 调度（CV 常见）就在 epoch 末尾调 sched.step()，按 step 调度（NLP）就放在每步 opt.step() 后。

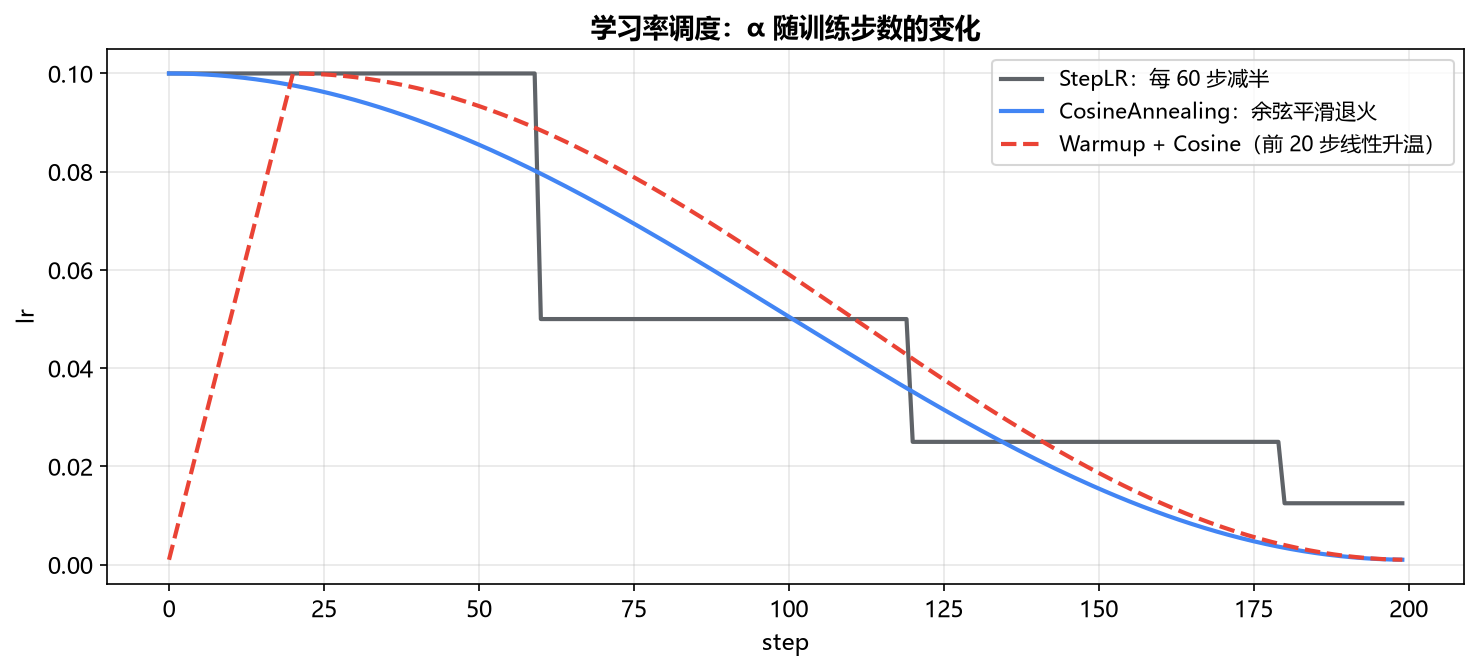

示意图 ：三种调度曲线（阶梯/余弦/warmup+余弦）见 formula_lrschedule.png

图形

4.5 梯度裁剪

公式

g ← c ∥ g ∥ 2   g if ∥ g ∥ 2 > c g \leftarrow \frac{c}{\lVert g \rVert_2}\, g \quad \text{if} \quad \lVert g \rVert_2 > c g←∥g∥2cgif∥g∥2>c

符号说明 ： c c c 为阈值（常取 1.0 1.0 1.0 或 5.0 5.0 5.0）；把全局梯度范数缩放到 c c c，只改长度不改方向；防"梯度爆炸"而非消失。

应用场景：RNN/LSTM 训练必备；Transformer、RL（策略梯度方差大）常规配置。

PyTorch

loss.backward()                                            # 先算出原始梯度 g
torch.nn.utils.clip_grad_norm_(model.parameters(), max_norm=1.0)
# 内部: total = sqrt(Σ‖g‖²)（全局范数）; 若 total > 1.0 → 所有 gᵢ 统一乘 1.0/total
# 名字带 _ 后缀 = 原地修改 .grad；返回值是裁剪前的范数（可收集监控）
opt.step()                                                 # 用"裁剪后"的梯度更新
norm = torch.nn.utils.clip_grad_norm_(model.parameters(), 1.0)   # 返回值 = 裁剪前 ‖g‖
# 实战技巧: 把 norm 记到日志/曲线，突增 = 训练即将失稳的预警信号

代码解读

• 必须夹在 backward() 与 step() 之间------它改的是 .grad，不是参数；
• "全局范数"把所有参数拼成一个大向量算 ∥ g ∥ 2 \lVert g\rVert_2 ∥g∥2，保持各参数梯度的相对比例（方向不变）；
• 按元素夹断用 clip_grad_value_(params, 1.0)（改方向，少用）；RNN 必加，Transformer 常设 1.0。

示意图 ：梯度来自反向传播链见 fig3_autograd.png；五步循环中的位置见 fig9_training_loop.png

图形 ：梯度 ∥ g ∥ \lVert g \rVert ∥g∥ 即反向传播产物，见 fig3_autograd.png

---

第五章 正则化

5.1 L2 正则 / 权重衰减

公式

L ′ = L + λ ∥ θ ∥ 2 2 ⟺ θ ← θ − η   ∇ θ L − 2 η λ   θ \mathcal{L}' = \mathcal{L} + \lambda \lVert \theta \rVert_2^{2} \qquad \Longleftrightarrow \qquad \theta \leftarrow \theta - \eta\, \nabla_\theta \mathcal{L} - 2\eta\lambda\, \theta L′=L+λ∥θ∥22⟺θ←θ−η∇θL−2ηλθ

符号说明 ： λ \lambda λ 控制收缩强度；等价更新式显示每步把权重额外往 0 收缩 2 η λ 2\eta\lambda 2ηλ 倍 → 模型更平滑、抗过拟合。（AdamW 中 weight_decay 与梯度解耦，效果更纯粹。）

应用场景 ：几乎所有训练的默认配置（ λ ∈ 10 − 4 , 10 − 2 \lambda \in 10\^{-4}, 10\^{-2} λ∈10−4,10−2）；小数据集防过拟合首选。

PyTorch

opt = torch.optim.AdamW(model.parameters(), lr=1e-3,
                        weight_decay=0.01)     # λ: 每步把 θ 额外收缩 η·λ·θ（与梯度无关）
# ⚠ 惯例: 偏置 b 和归一化的 γ/β 不加衰减（正则它们没意义还会伤拟合）:
decay, no_decay = [], []
for n, p in model.named_parameters():
    (no_decay if (p.ndim == 1 or 'bias' in n) else decay).append(p)
opt = torch.optim.AdamW([{"params": decay, "weight_decay": 0.01},
                         {"params": no_decay, "weight_decay": 0.0}], lr=1e-3)
# 参数分组: 不同组可用不同 lr / wd，是微调大模型的常规操作

代码解读

• weight_decay 就是公式里的 λ；AdamW 中它与自适应步长解耦 （直接乘性收缩），Adam 中则被 1 / v ^ 1/\sqrt{\hat v} 1/v^ 扭曲；
• p.ndim == 1 筛出偏置/LN 参数（都是一维），这是 HuggingFace 训练脚本的标准写法；
• λ 过大会欠拟合（权重被压死）；先跑 wd=0 基线再 grid 搜 1e-4~1e-1。

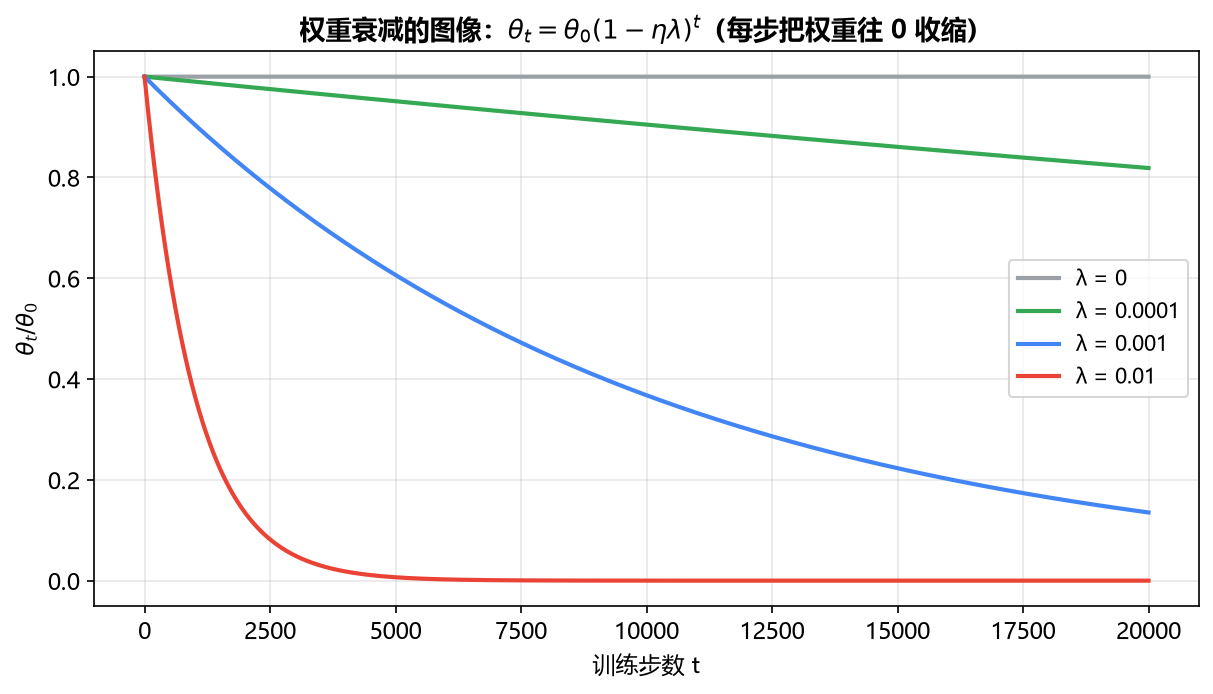

示意图 ：权重指数收缩曲线 θ t = θ 0 ( 1 − η λ ) t \theta_t=\theta_0(1-\eta\lambda)^t θt=θ0(1−ηλ)t 见 graph_weight_decay.png

图形 ：权重指数收缩曲线见附录 B.4； λ \lambda λ 在损失中的位置见 fig1_hyperparams.png

5.2 Dropout

公式

a ′ = a ⊙ m 1 − p , m j ∼ B e r n o u l l i ( 1 − p ) i.i.d. 推理: a ′ = a \mathbf{a}' = \frac{\mathbf{a} \odot \mathbf{m}}{1 - p}, \quad m_j \sim \mathrm{Bernoulli}(1 - p) \ \text{i.i.d.} \qquad \text{推理: } \mathbf{a}' = \mathbf{a} a′=1−pa⊙m,mj∼Bernoulli(1−p) i.i.d.推理: a′=a

符号说明 ： p p p 为失活概率（隐藏层常 0.1 ∼ 0.5 0.1 \sim 0.5 0.1∼0.5）； ⊙ \odot ⊙ 为逐元素乘；除以 ( 1 − p ) (1-p) (1−p) 保持激活期望不变（inverted dropout），故推理期无需缩放。

应用场景 ：全连接层防共适应；Transformer 中注意力与 FFN 后常用 p = 0.1 p=0.1 p=0.1；CNN 中逐渐被 BN+数据增强取代。

PyTorch

drop = torch.nn.Dropout(p=0.1)      # p = 置零概率（注意是"丢掉"的概率，不是保留）
h = drop(a)                         # 训练态: 每个元素独立以 0.1 概率置 0，存活者 ×1/(1−0.1) 放大
# 同一 forward 内 mask 固定；每次 forward 重新采样 → 每步都是"不同子网络"
model.eval()                        # 切推理态: 模块自动变恒等映射（不置零不缩放）
h2 = torch.nn.functional.dropout(a, p=0.1, training=True)   # 函数式需手动传 training 标志

代码解读

• ×1/(1−p) 的缩放保证训练/推理时期望一致（inverted dropout），所以推理无需任何补偿；
• 函数式 F.dropout 的 training 参数默认 True------推理时忘了传 False 会引入随机性，推荐用模块式 让它跟随 model.eval()；
• p 的选择：输入层小（0.1）、宽隐藏层大（0.5）；Transformer 常用 0.1。

示意图 ：节点失活结构见 formula_dropout.png（红叉=被置零，虚线边=断开）

图形

5.3 早停（Early Stopping）

公式（准则）

每个 epoch 评估: L v a l ( e ) ≥ min ⁡ e ′ < e L v a l ( e ′ ) 连续 K 次 ⟹ 停止并回滚最优权重 \text{每个 epoch 评估: } \quad \mathcal{L}{\mathrm{val}}^{(e)} \ge \min{e' < e} \mathcal{L}_{\mathrm{val}}^{(e')} \ \text{连续 } K \text{ 次} \quad \Longrightarrow \quad \text{停止并回滚最优权重} 每个 epoch 评估: Lval(e)≥e′<eminLval(e′) 连续 K 次⟹停止并回滚最优权重

符号说明 ： K K K 为 patience；本质是"用验证集选择迭代次数"这一超参。

应用场景：训练时间长/数据小的场景；与权重衰减并列为最廉价的正则手段。

PyTorch

best, patience, bad = 1e9, 5, 0
for epoch in range(100):
    train_one_epoch()                    # 正常训练一个 epoch
    val = evaluate()                     # 验证集损失（no_grad 下算，别用训练损失判断！）
    if val < best:                       # 创新高 → 存档
        best, bad = val, 0
        torch.save(model.state_dict(), "best.pt")   # 只存权重(state_dict)，不存整个模型对象
    else:
        bad += 1                         # 连续不改善计数
        if bad >= patience: break        # 耐心耗尽 → 停（此时 best.pt 就是最优点）
model.load_state_dict(torch.load("best.pt"))        # 训练结束后回滚到验证最优权重

代码解读

• 存 state_dict()（纯权重字典）而非 pickle 整个模型：跨版本可加载、文件小；
• 判据必须用验证集损失：训练损失在过拟合开始后仍会下降，用它早停永远停不下来；
• patience 太小会过早停（噪声波动误判），太大浪费时间；5~10 个 epoch 是常见起点。

示意图 ：训练/验证损失曲线的"拐点"即早停位置（train↓ val↑ 分叉处）------与 graph_weight_decay.png 同属"防过拟合三件套"

---

第六章 卷积与池化

6.1 卷积运算与输出尺寸

公式

y i , j = ∑ m ∑ n w m , n   x i + S m − P ,    j + S n − P + b , O = ⌊ W − K + 2 P S ⌋ + 1 yi, j = \sum_{m}\sum_{n} wm, n\, xi + S m - P,\\; j + S n - P + b, \qquad O = \left\lfloor \frac{W - K + 2P}{S} \right\rfloor + 1 yi,j=m∑n∑wm,nxi+Sm−P,j+Sn−P+b,O=⌊SW−K+2P⌋+1

符号说明 ： W W W 输入尺寸、 K K K 核大小、 P P P 填充、 S S S 步幅（工程实现为互相关，统称卷积）；参数量 = K 2 ⋅ C i n ⋅ C o u t = K^2 \cdot C_{\mathrm{in}} \cdot C_{\mathrm{out}} =K2⋅Cin⋅Cout，与输入尺寸无关（权重共享）。

应用场景 ：CNN 架构设计时推算特征图尺寸；感受野计算；"same 卷积"即取 P = ( K − 1 ) / 2 P=(K-1)/2 P=(K−1)/2 使 O = W O=W O=W。

PyTorch

conv = torch.nn.Conv2d(in_channels=3,      # 输入通道: RGB=3（必须与 x 的第2维一致）
                       out_channels=64,    # 卷积核个数 = 输出通道 = 64 种"模板"
                       kernel_size=3,      # K=3（传元组 (3,5) 可非方形）
                       stride=1, padding=1)  # P=(K−1)/2=1 → 尺寸不变（same 卷积）
x = torch.randn(8, 3, 224, 224)            # (B, C_in, H, W) 四维固定约定
out = conv(x)                              # → (8, 64, 224, 224)
# 尺寸公式验证: O = (224 − 3 + 2×1)/1 + 1 = 224 ✓
print(conv.weight.shape)                   # (64, 3, 3, 3) = (C_out, C_in, K, K)
# 参数量 = 3×3×3×64 + 64(偏置) = 1792，与输入 224×224 无关（权重共享的威力）

代码解读

• 张量约定永远是 (B, C, H, W)：通道维在第 2 位，BatchNorm2d 的参数也对应这一维；
• weight 形状 (C_out, C_in, K, K)：每个输出通道是一张"对所有输入通道求和"的 3D 模板；
• 下采样用 stride=2（O 减半）；groups=C_in 变深度可分离卷积（MobileNet 省参数量）。

示意图

尺寸速算（套公式 O = ⌊(W−K+2P)/S⌋+1）:
  224 ──K3,P1,S1──▶ 224 ──K3,P1,S2──▶ 111 ──K3,P1,S2──▶ 55 ...
        same卷积        stride2下采样

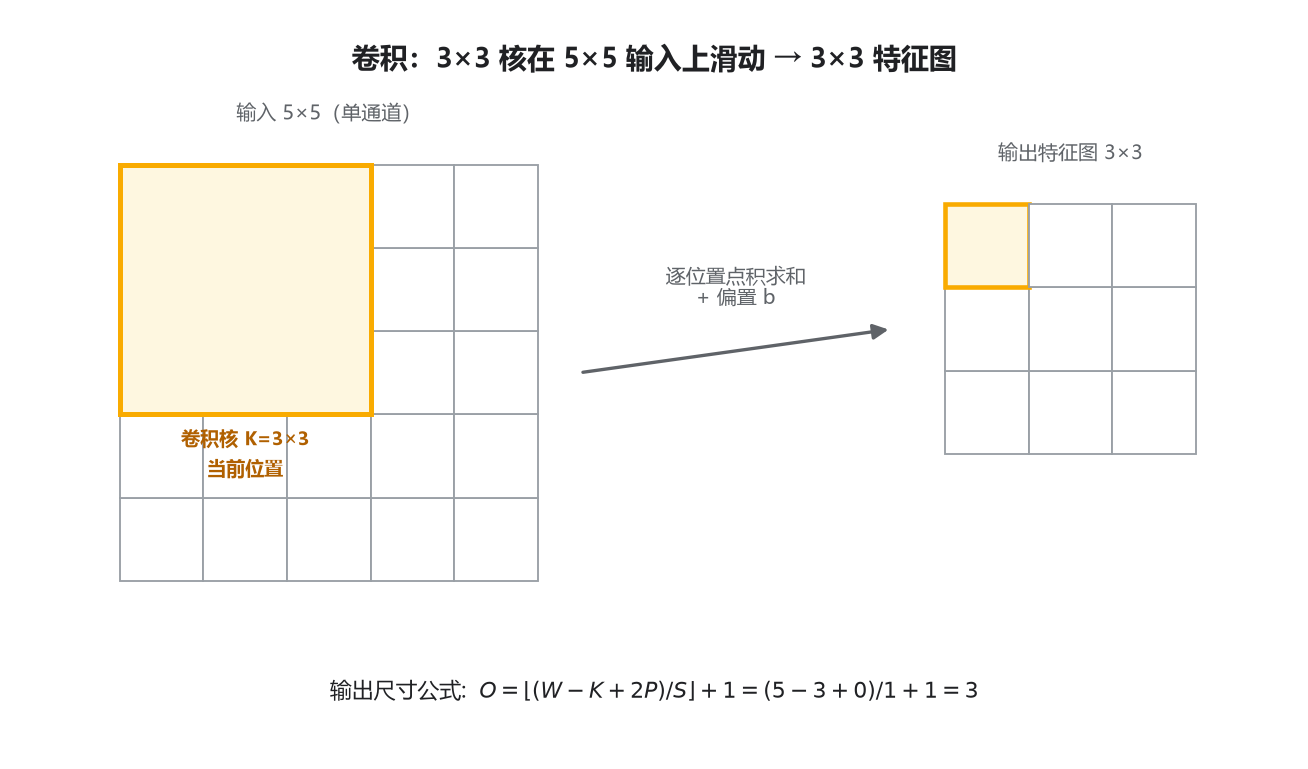

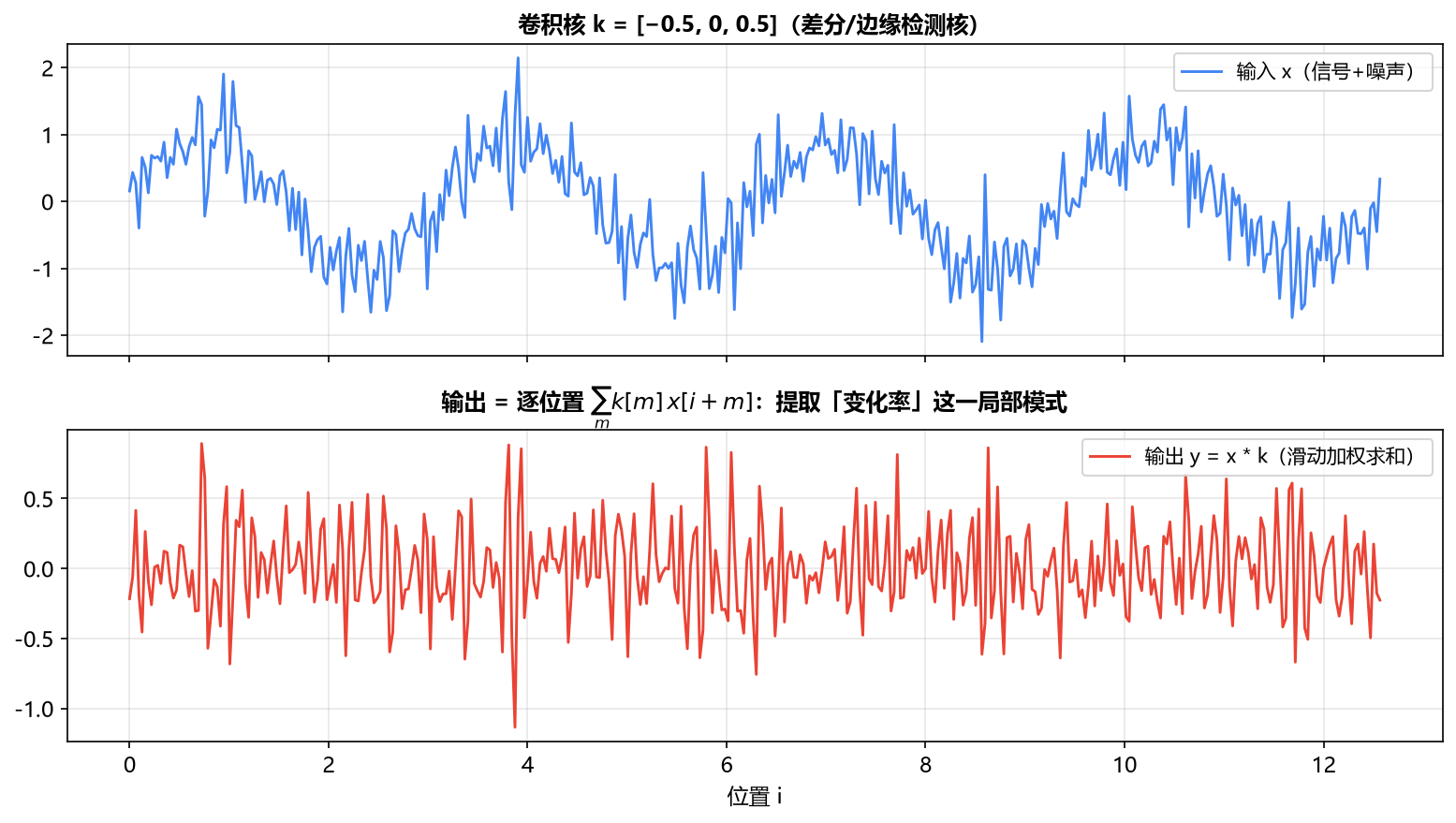

滑动过程见 formula_conv.png；1D 信号版见 graph_conv1d.png

图形

6.2 最大池化

公式

y i , j = max ⁡ ( m , n ) ∈ R i j x m , n , R i j = 以 ( i S , j S ) 为起点的 K × K 窗口 yi, j = \max_{(m, n) \in \mathcal{R}{ij}} xm, n, \qquad \mathcal{R}{ij} = \text{以 } (iS, jS) \text{ 为起点的 } K \times K \text{ 窗口} yi,j=(m,n)∈Rijmaxxm,n,Rij=以 (iS,jS) 为起点的 K×K 窗口

符号说明 ：无参数操作；保留窗口内最强响应 → 小幅平移不改变输出（平移不变性）； K = 2 , S = 2 K=2, S=2 K=2,S=2 时尺寸减半。

应用场景 ：CNN 下采样降计算量；扩大感受野；经典 VGG 每两个卷积接一次 2 × 2 2\times 2 2×2 池化。

PyTorch

pool = torch.nn.MaxPool2d(kernel_size=2, stride=2)   # 2×2 窗口、步长2 → H,W 各减半
out = pool(x)                                        # (B,64,224,224) → (B,64,112,112)
# 无参数、无训练/推理差异：纯函数式下采样
avg = torch.nn.AvgPool2d(2)                          # 均值版：背景/纹理类任务更平滑
gap = torch.nn.AdaptiveAvgPool2d(1)                  # 全局平均池化: 任意 H,W → (B,64,1,1)
# Adaptive 版不用算尺寸：直接指定"输出想要多大"，分类头前标配

代码解读

• MaxPool 保留窗口内最大响应 → 对微小平移/形变不敏感（平移不变性的来源）；
• 现代 CNN（ResNet 之后）倾向用 stride=2 卷积做下采样：可学习、信息损失少；池化留给收尾（GAP）；
• AdaptiveAvgPool2d(1) 把任意尺寸特征图压成每通道一个数 → 接分类头，免去尺寸对齐烦恼。

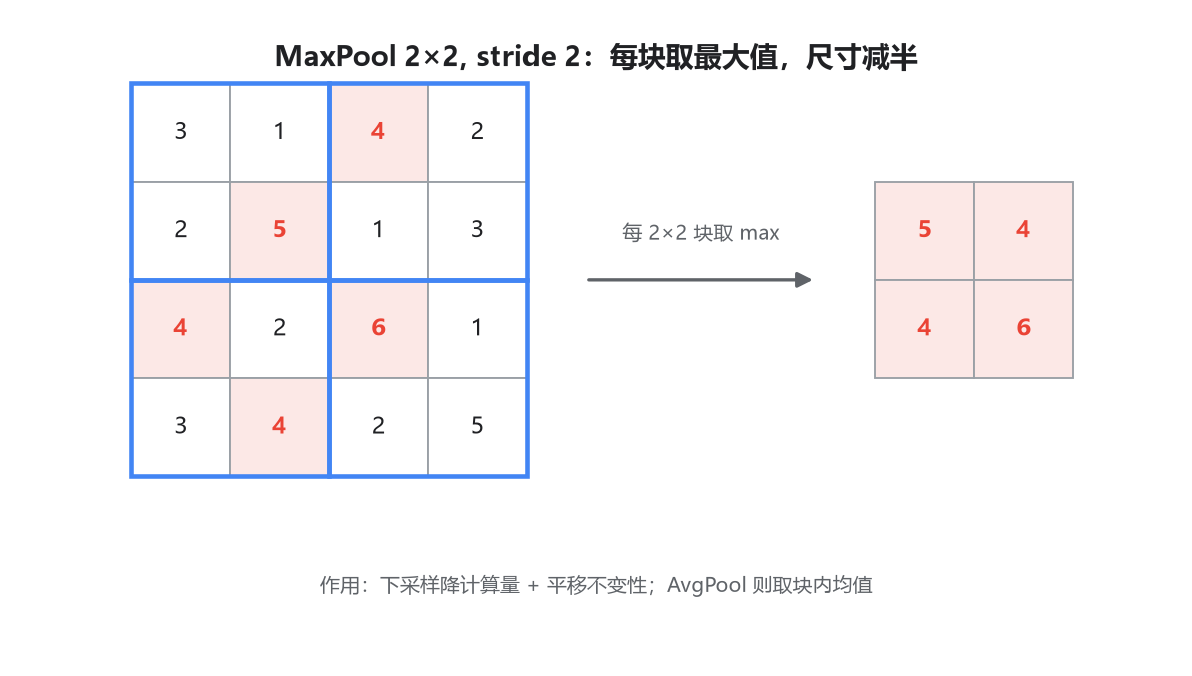

示意图 ：2×2 取 max 的过程见 formula_pool.png（红底=被选中的最大值）

图形

---

第七章 序列模型与注意力

7.1 RNN 递推

公式

h t = tanh ⁡ ( W h h   h t − 1 + W x h   x t + b ) , y ^ t = W h y   h t + b y h_t = \tanh\left(W_{hh}\, h_{t-1} + W_{xh}\, x_t + b\right), \qquad \hat{y}t = W{hy}\, h_t + b_y ht=tanh(Whhht−1+Wxhxt+b),y^t=Whyht+by

符号说明 ： h t h_t ht 是"到 t t t 为止的摘要"；参数在所有时间步共享；反向传播时 Jacobian 连乘导致长程梯度消失/爆炸。

应用场景：短序列基线；教学与理解序列建模的起点（实战多用 LSTM/Transformer）。

PyTorch

rnn = torch.nn.RNN(input_size=128,      # 每个时间步输入 x_t 的维度
                   hidden_size=256,     # 隐藏态 h_t 的维度
                   batch_first=True)    # ⚠ 默认 False! 设为 True 才能用直观的 (B,T,·) 顺序
x = torch.randn(32, 10, 128)            # (B=32 条序列, T=10 步, 每步 128 维)
h_all, h_last = rnn(x)                  # h_all: (32,10,256) 每步的 h_t; h_last: (1,32,256) 末步
# h_last 的层维=1（单层）; num_layers=2 时 h_all 不变、h_last 变 (2,32,256)

代码解读

• batch_first 是 PyTorch RNN 系第一坑：默认 (T,B,·) 是历史遗留，忘了设就要到处 transpose；
• 两个返回值的分工：序列标注任务用 h_all（每步都要预测），整句分类用 h_last（末步摘要）；
• 变长序列需配 pack_padded_sequence 防止 padding 位置污染隐藏态（进阶）。

示意图

x₀ ─▶ [RNN] ─▶ x₁ ─▶ [RNN] ─▶ x₂ ─▶ [RNN]     同一个 rnn 模块被"展开"复用 T 次
        │            │            │            （参数共享 = 公式中的 W 不随 t 变）
        ▼            ▼            ▼
       h₀ ────────▶ h₁ ────────▶ h₂            h_all = [h₀,h₁,h₂]  h_last = h₂

图形

x₀ ─▶ [RNN] ─▶ x₁ ─▶ [RNN] ─▶ x₂ ─▶ [RNN] ─▶ ...
        │            │            │
        ▼            ▼            ▼
       h₀ ────────▶ h₁ ────────▶ h₂        h_t 携带"至今为止"的信息（参数共享）

7.2 LSTM

公式

f t = σ ( W f h t − 1 , x t + b f ) 遗忘门 i t = σ ( W i h t − 1 , x t + b i ) 输入门 c ~ t = tanh ⁡ ( W c h t − 1 , x t + b c ) 候选记忆 o t = σ ( W o h t − 1 , x t + b o ) 输出门 c t = f t ⊙ c t − 1 + i t ⊙ c ~ t 细胞状态更新 h t = o t ⊙ tanh ⁡ ( c t ) 隐藏态输出 \begin{aligned} f_t &= \sigma(W_f h_{t-1}, x_t + b_f) & &\text{遗忘门} \\ i_t &= \sigma(W_i h_{t-1}, x_t + b_i) & &\text{输入门} \\ \tilde{c}t &= \tanh(W_c h_{t-1}, x_t + b_c) & &\text{候选记忆} \\ o_t &= \sigma(W_o h_{t-1}, x_t + b_o) & &\text{输出门} \\ c_t &= f_t \odot c{t-1} + i_t \odot \tilde{c}_t & &\text{细胞状态更新} \\ h_t &= o_t \odot \tanh(c_t) & &\text{隐藏态输出} \end{aligned} ftitc~totctht=σ(Wfht−1,xt+bf)=σ(Wiht−1,xt+bi)=tanh(Wcht−1,xt+bc)=σ(Woht−1,xt+bo)=ft⊙ct−1+it⊙c~t=ot⊙tanh(ct)遗忘门输入门候选记忆输出门细胞状态更新隐藏态输出

符号说明 ： ⋅ , ⋅ \\cdot,\\cdot ⋅,⋅ 为向量拼接； c t c_t ct 只经历逐元素加法与门控乘法 → 梯度可长距离无衰减流动（"梯度高速公路"），解决 RNN 长程依赖问题。

应用场景：语音、时序预测、机器翻译（前 Transformer 时代主力）；仍广泛用于轻量时序任务。

PyTorch

lstm = torch.nn.LSTM(input_size=128, hidden_size=256,
                     num_layers=2,          # 堆叠 2 层: 第2层的输入是第1层的 out 序列
                     batch_first=True)
x = torch.randn(32, 10, 128)
out, (h_n, c_n) = lstm(x)
# out : (32,10,256)  = 最后一层每步的 h_t
# h_n : (2,32,256)   = 每层的末步 h_T（层维在前！）
# c_n : (2,32,256)   = 每层的末步细胞状态 c_T（LSTM 独有，RNN 没有第二个返回值）
# 四组门 (f,i,g,o) 的 W,b 全部封装在 lstm.parameters() 里，共 4×2 层份

代码解读

• 解包 (h_n, c_n) 是 LSTM 的签名特征：细胞状态 c 是"长期记忆线"，h 是"对外输出"；
• 多层时 out 只来自最顶层；取中间层状态用 h_n[0]（第 1 层末步）；
• 双向 LSTM 加 bidirectional=True：out 的隐藏维翻倍（正反向拼接），h_n 层维也翻倍。

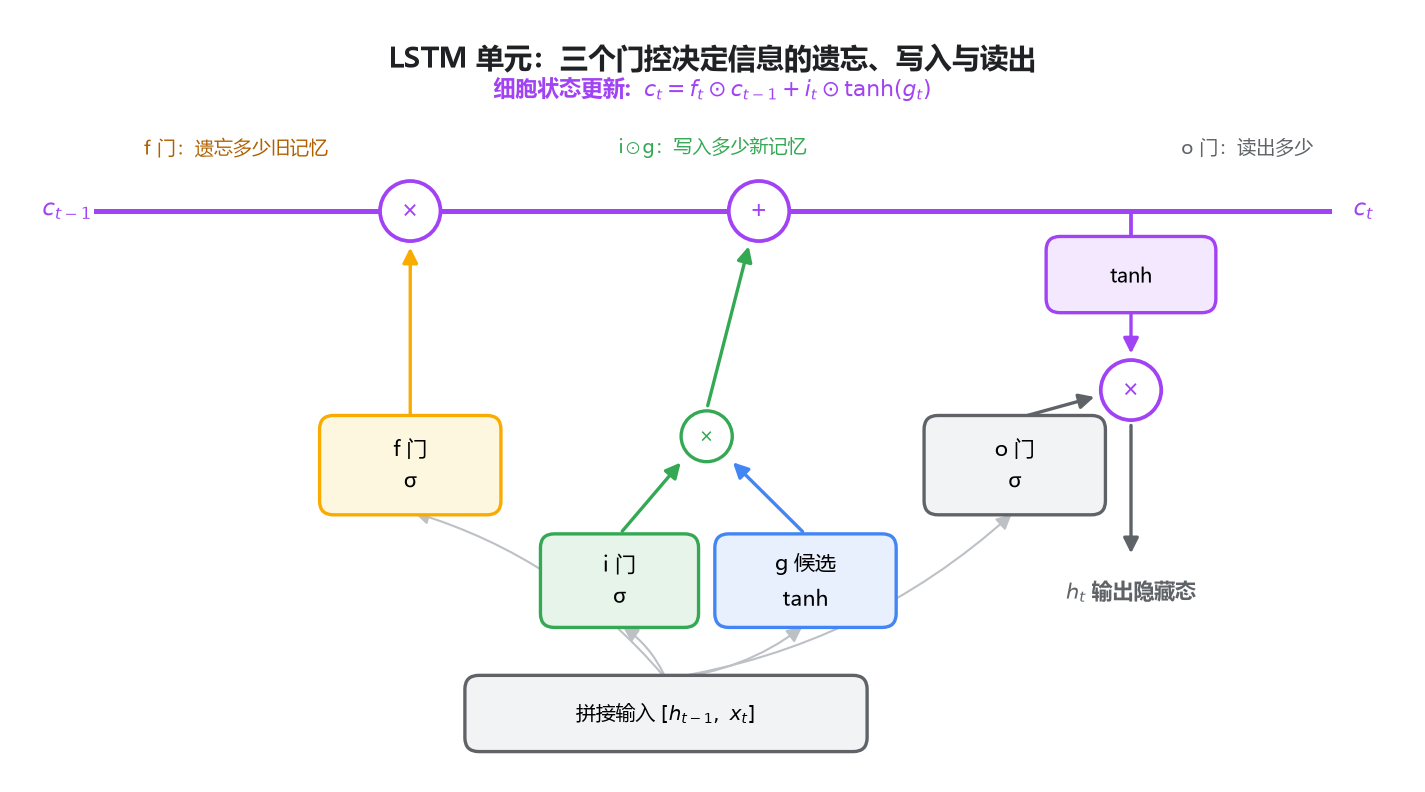

示意图 ：门控信息流（f 门遗忘 / i⊙g 写入 / o 门读出）见 formula_lstm.png

图形

7.3 缩放点积注意力

公式

A t t e n t i o n ( Q , K , V ) = s o f t m a x  ⁣ ( Q K ⊤ d k ) V , M u l t i H e a d = C o n c a t ( h e a d 1 , ... , h e a d h )   W O \mathrm{Attention}(Q, K, V) = \mathrm{softmax}\!\left(\frac{Q K^{\top}}{\sqrt{d_k}}\right) V, \qquad \mathrm{MultiHead} = \mathrm{Concat}(\mathrm{head}_1, \dots, \mathrm{head}_h)\, W^{O} Attention(Q,K,V)=softmax(dk QK⊤)V,MultiHead=Concat(head1,...,headh)WO

符号说明 ： h e a d i = A t t e n t i o n ( Q W i Q , K W i K , V W i V ) \mathrm{head}_i = \mathrm{Attention}(Q W_i^{Q}, K W_i^{K}, V W_i^{V}) headi=Attention(QWiQ,KWiK,VWiV)；自注意力中 Q , K , V Q, K, V Q,K,V 由同一输入线性投影； d k \sqrt{d_k} dk 缩放防点积过大使 softmax 饱和；softmax 按行归一化 → 每个查询得到一组和为 1 的权重。

应用场景 ：Transformer 全部信息交换：编码器自注意力、解码器因果注意力、交叉注意力；复杂度 O ( T 2 d ) O(T^2 d) O(T2d)。

PyTorch

import torch.nn.functional as F
# q,k,v: (B, h, T, d_k) ------ 已由 x @ W_q / W_k / W_v 投影得到
out = F.scaled_dot_product_attention(q, k, v, is_causal=True)
# 官方融合内核: 自动选 FlashAttention/mem-efficient 后端
# is_causal=True: 内部加下三角 mask，第 i 个 token 只能看 ≤i（GPT 式自回归）
# 不显式存 T×T 的 scores → 显存 O(T²) 降到 O(T)

# 手写等价版（理解公式用）:
scores = q @ k.transpose(-2, -1) / (q.size(-1) ** 0.5)   # QKᵀ/√d_k → (B,h,T,T)
attn = scores.softmax(dim=-1)                            # 每行归一化 = 注意力权重
out = attn @ V                                           # 加权求和 V → (B,h,T,d_v)
# 显式 mask（如 padding）: F.scaled_dot_product_attention(q,k,v, attn_mask=mask)

代码解读

• q.size(-1)**0.5 就是公式的 d k \sqrt{d_k} dk ：不除的话 d_k 大时点积方差大 → softmax 一步到位饱和、梯度消失；
• is_causal 与 attn_mask 不要同时传；mask 约定是"被遮位置加 −inf"（bool mask 则 True=保留，注意版本差异）；
• 多头 = 把 d_model 切成 h 份并行做本公式：nn.MultiheadAttention 或手动 view(B,T,h,d_k).transpose(1,2)。

示意图 ：完整形状变换链（QKᵀ→scores→weights→@V）见 fig5b_attention.png

图形 ：见 fig5b_attention.png

7.4 正弦位置编码

公式

P E ( p o s ,   2 i ) = sin ⁡  ⁣ ( p o s 10000   2 i / d m o d e l ) , P E ( p o s ,   2 i + 1 ) = cos ⁡  ⁣ ( p o s 10000   2 i / d m o d e l ) PE_{(pos,\, 2i)} = \sin\!\left(\frac{pos}{10000^{\,2i/d_{\mathrm{model}}}}\right), \qquad PE_{(pos,\, 2i+1)} = \cos\!\left(\frac{pos}{10000^{\,2i/d_{\mathrm{model}}}}\right) PE(pos,2i)=sin(100002i/dmodelpos),PE(pos,2i+1)=cos(100002i/dmodelpos)

符号说明 ： p o s pos pos 为时间步、 i i i 为维度索引；不同频率的正弦波叠加 → 每个位置有唯一"指纹"，且任意相对位移可由线性变换表示。

应用场景：原始 Transformer；现代模型多用可学习位置嵌入或 RoPE（旋转位置编码）。

PyTorch

pos = torch.arange(5000).unsqueeze(1).float()   # (5000,1) 位置列向量: 0..4999
i = torch.arange(0, 512, 2).float()             # (256,) 偶数维索引: 0,2,4,...,510
pe = torch.zeros(5000, 512)                     # 预生成整张位置编码表 (max_len, d_model)
# 广播: (5000,1)/(1,256) → (5000,256)，正好填满偶/奇两组维度
pe[:, 0::2] = torch.sin(pos / 10000 ** (i / 512))   # 偶数维 = sin
pe[:, 1::2] = torch.cos(pos / 10000 ** (i / 512))   # 奇数维 = cos（同频率配对）
x = x + pe[:T]                # 与 token 嵌入"相加"（不是拼接）: (T,512)+(T,512)
# pe 无梯度需求 → 注册为 buffer: model.register_buffer('pe', pe)，随 .to(device) 迁移

代码解读

• 10000**(i/512) 生成从 1 到 10000 的几何级数波长：低维高频、高维低频（热力图的条纹疏密）；
• 切片赋值 0::2 / 1::2 是"偶/奇交错"的向量化写法，避免循环；
• 相加而非拼接：保持 d_model 不变，且让注意力能用线性变换感知相对位置（论文性质）。

示意图 ：PE 矩阵热力图（左密右疏的正弦条纹）见 graph_pe_heatmap.png

图形：热力图见附录 B.6

---

第八章 强化学习

8.1 折扣回报

公式

G t = ∑ k = 0 ∞ γ k   r t + k + 1 = r t + 1 + γ   G t + 1 , γ ∈ 0 , 1 G_t = \sum_{k=0}^{\infty} \gamma^{k}\, r_{t+k+1} = r_{t+1} + \gamma\, G_{t+1}, \qquad \gamma \in 0, 1 Gt=k=0∑∞γkrt+k+1=rt+1+γGt+1,γ∈0,1

符号说明 ： γ \gamma γ 权衡眼前与长远： γ → 0 \gamma \to 0 γ→0 贪心、 γ → 1 \gamma \to 1 γ→1 远视（常取 0.99 0.99 0.99）；递推式是从轨迹反推回报的 O ( T ) O(T) O(T) 算法依据。

应用场景 ：一切 RL 的目标定义；REINFORCE 直接用 G t G_t Gt 加权 log ⁡ π \log \pi logπ。

PyTorch

# rewards: 一条轨迹的即时奖励列表 [r₀, r₁, ..., r_{T-1}]
G, out = 0.0, []                    # G 从轨迹末尾的 0 起步（终止后无未来奖励）
for r in reversed(rewards):         # 从后往前扫：因为 G_t 依赖 G_{t+1}
    G = r + gamma * G               # 递推 G_t = r_t + γ·G_{t+1}（公式右半，O(T) 一遍算完）
    out.insert(0, G)                # 倒着算的，插回表头恢复时间正序
returns = torch.tensor(out)         # (T,)：每个时刻的"从此刻看总回报"
# 向量化替代（无循环）: 用 torch.cumsum 配合 gamma 的幂，或 flip→cumsum→flip

代码解读

• 递推方向是关键： G t G_t Gt 需要"未来"信息，所以必须从轨迹尾部倒着算；正序循环做不到 O(T)；
• insert(0,·) 是 O(n²)，长轨迹可改 out.append(G) 后 out[::-1] 一次反转；
• 非终止任务（持续控制）没有自然终点，改用 bootstrapping： G t = r t + γ V ( s t ) G_t = r_t + \gamma V(s_t) Gt=rt+γV(st)（见 8.2）。

示意图

时间 →    t=0     t=1     t=2     t=3(末)
r:        r₀      r₁      r₂      r₃
G:        G₀ ◀── G₁ ◀── G₂ ◀── G₃=r₃      反向递推: G_t = r_t + γG_{t+1}
          （γ 每往前一步把未来奖励"折价"一次）

γ k \gamma^k γk 折价曲线见 graph_discount.png

图形 ： γ k \gamma^k γk 衰减曲线见附录 B.7

8.2 贝尔曼方程与 TD 误差

公式

V π ( s ) = E r + γ   V π ( s ′ ) , Q ∗ ( s , a ) = E r + γ max ⁡ a ′ Q ∗ ( s ′ , a ′ ) V^{\pi}(s) = \mathbb{E}\big r + \\gamma\\, V\^{\\pi}(s') \\big, \qquad Q^{*}(s, a) = \mathbb{E}\big r + \\gamma \\max_{a'} Q\^{\*}(s', a') \\big Vπ(s)=Er+γVπ(s′),Q∗(s,a)=Er+γa′maxQ∗(s′,a′)

δ t = r t + γ   V ( s t + 1 ) − V ( s t ) \delta_t = r_t + \gamma\, V(s_{t+1}) - V(s_t) δt=rt+γV(st+1)−V(st)

符号说明 ： V / Q V/Q V/Q 满足"自洽"递归------当前估计应等于即时奖励加折现的下一步估计；TD 误差 δ t \delta_t δt 度量自洽被破坏的程度，驱动一切 TD 学习。

应用场景 ：DQN（用 δ 2 \delta^2 δ2 作损失）、Actor-Critic（ δ \delta δ 作优势估计）、GAE（ δ \delta δ 的加权累积）。

PyTorch

# v_net: Critic 网络，输入状态输出 V(s)，形状 (B,1)
with torch.no_grad():                       # ⚠ 目标侧 r+γV(s') 必须切断梯度（半梯度 TD）
    target = r + gamma * v_net(s_next).squeeze(-1)   # (B,) 自洽目标 y
delta = target - v_net(s).squeeze(-1)       # (B,) TD 误差 δ_t = y − V(s)
loss = (delta ** 2).mean()                  # 最小化 δ² → 把 V(s) 拉向自洽目标
# 若不加 no_grad: 目标里也含 v_net 参数 → "自己追自己"，训练发散（经典错误）

代码解读

• "半梯度"：只对 δ \delta δ 中的 V ( s t ) V(s_t) V(st) 求导，把 V ( s t + 1 ) V(s_{t+1}) V(st+1) 当常数------这是 TD 方法稳定性的数学前提；
• squeeze(-1) 把 (B,1) 压成 (B,) 与 r 对齐；形状不齐是 RL 代码第二大 bug 源（第一是 no_grad）；
• DQN 只需把 v_net 换成 q_net(...).gather(1,a)、目标侧加 max，其余完全同构。

示意图 ：δ 在交互循环与 GAE 时间轴中的位置见 fig6_rl_loop.png

8.3 策略梯度与 PPO-Clip

公式

∇ θ J ( θ ) = E ∇ θ log ⁡ π θ ( a ∣ s )   G t \nabla_{\theta} J(\theta) = \mathbb{E}\big \\nabla_{\\theta} \\log \\pi_{\\theta}(a \\mid s)\\, G_t \\big ∇θJ(θ)=E∇θlogπθ(a∣s)Gt

L C L I P ( θ ) = E min ⁡ ( ρ t A \^ t ,    c l i p ( ρ t ,   1 − ϵ ,   1 + ϵ )   A \^ t ) , ρ t = π θ ( a t ∣ s t ) π θ o l d ( a t ∣ s t ) L^{\mathrm{CLIP}}(\theta) = \mathbb{E}\Big \\min\\big( \\rho_t \\hat{A}_t,\\; \\mathrm{clip}(\\rho_t,\\, 1-\\epsilon,\\, 1+\\epsilon)\\, \\hat{A}_t \\big) \\Big, \qquad \rho_t = \frac{\pi_{\theta}(a_t \mid s_t)}{\pi_{\theta_{\mathrm{old}}}(a_t \mid s_t)} LCLIP(θ)=Emin(ρtA\^t,clip(ρt,1−ϵ,1+ϵ)A\^t),ρt=πθold(at∣st)πθ(at∣st)

符号说明 ： A ^ \hat A A^ 为优势函数（常用 GAE 估计）； ρ t \rho_t ρt 为新旧策略的重要性采样比；clip 把单次更新幅度限制在 ± ϵ \pm\epsilon ±ϵ（常 0.2 0.2 0.2）内 → 训练稳定。

应用场景：机器人控制、游戏 AI、RLHF（大模型对齐即用 PPO 变种）。

PyTorch

# new_logp: 当前策略 π_θ 对"旧数据里动作"的 log 概率（本次 forward 算出，有梯度）
# old_logp: 收集数据时旧策略 π_θ_old 记录的 log 概率（常量，无梯度）
ratio = (new_logp - old_logp).exp()     # ρ = π_θ/π_θ_old = exp(log差)（比直接除概率数值稳）
surr1 = ratio * adv                     # 无约束目标: ρ·Â
surr2 = torch.clamp(ratio, 0.8, 1.2) * adv      # clip(ρ, 1−ε, 1+ε)·Â, ε=0.2
loss = -torch.min(surr1, surr2).mean()  # 取 min = 悲观下界；加负号因为优化器只做 minimize
# min 的作用: Â>0 时 ρ 超过 1.2 后梯度为0（不许再抬高好动作概率）；Â<0 时对称

代码解读

• 整个 PPO 的"信任域"就靠 clip 一行实现：无需二阶信息就限制了单步策略变化幅度；
• adv 要先做标准化 (adv−mean)/std（批内），否则量纲漂移导致裁剪阈值失效；
• exp 的输入是 log 概率之差，天然避免下溢；ratio 初始≈1，偏离 1 的程度 = 策略已走多远。

示意图 ：策略更新在交互循环中的位置见 fig6_rl_loop.png（下半 GAE 时间轴产出 adv）

图形 ：交互循环与 GAE 时间轴见 fig6_rl_loop.png；GAE 权重曲线见附录 B.8

---

第九章 生成模型

9.1 VAE：ELBO 与重参数化

公式

log ⁡ p ( x ) ≥ E q ( z ∣ x ) log ⁡ p ( x ∣ z ) − D K L ( q ( z ∣ x )   ∥   p ( z ) ) (ELBO) \log p(x) \ \ge\ \mathbb{E}{q(z \mid x)}\big \\log p(x \\mid z) \\big - D{\mathrm{KL}}\big( q(z \mid x) \,\|\, p(z) \big) \qquad \text{(ELBO)} logp(x) ≥ Eq(z∣x)logp(x∣z)−DKL(q(z∣x)∥p(z))(ELBO)

z = μ + σ ⊙ ε , ε ∼ N ( 0 , I ) (重参数化) z = \mu + \sigma \odot \varepsilon, \quad \varepsilon \sim \mathcal{N}(0, I) \qquad \text{(重参数化)} z=μ+σ⊙ε,ε∼N(0,I)(重参数化)

D K L ( N ( μ , σ 2 )   ∥   N ( 0 , 1 ) ) = − 1 2 ∑ ( 1 + log ⁡ σ 2 − μ 2 − σ 2 ) D_{\mathrm{KL}}\big(\mathcal{N}(\mu, \sigma^2) \,\|\, \mathcal{N}(0, 1)\big) = -\frac{1}{2}\sum \left( 1 + \log \sigma^{2} - \mu^{2} - \sigma^{2} \right) DKL(N(μ,σ2)∥N(0,1))=−21∑(1+logσ2−μ2−σ2)

符号说明 ：ELBO 第一项是重建质量、第二项把后验拉回先验；重参数化把随机性移入 ε \varepsilon ε，使采样操作可导------VAE 能端到端训练的关键。

应用场景：图像生成与插值、表征学习、异常检测（重构误差大 = 异常）。

PyTorch

mu, logvar = encoder(x)          # 编码器输出两个头: μ 和 log σ²（学 log 值域无约束、更稳）
std = (0.5 * logvar).exp()       # σ = exp(logvar/2)
z = mu + std * torch.randn_like(mu)     # 重参数化: z = μ + σ⊙ε, ε~N(0,I)
# 关键: 随机性全在 ε 里 → z 对 (μ,σ) 是可导函数 → 梯度能穿过"采样"这一步

x_hat = decoder(z)               # 解码器重建 x̂ = p(x|z) 的均值
recon = F.binary_cross_entropy(x_hat, x, reduction='sum')   # −E[log p(x|z)]，按样本求和
kl = -0.5 * (1 + logvar - mu.pow(2) - logvar.exp()).sum()   # KL 解析解，无需采样
loss = recon + kl                # = −ELBO；两项量级要平衡（β-VAE 给 kl 乘 β 调权重）

代码解读

• 若直接 z = Normal(mu,std).sample()：采样节点不可导，encoder 收不到梯度------重参数化就是绕开它；
• randn_like(mu) 保证 ε 与 μ 同形状同设备；每个 batch 重新采样（蒙特卡洛单样本估计已够用）；
• KL 用解析解而非采样估计：方差为零；公式即 − 1 2 ∑ ( 1 + log ⁡ σ 2 − μ 2 − σ 2 ) -\frac12\sum(1+\log\sigma^2-\mu^2-\sigma^2) −21∑(1+logσ2−μ2−σ2) 的逐元素实现；
• reduction='sum' 与 KL 的 sum 配套（ELBO 是"每样本"的下界）；用 mean 会让 KL 相对过强。

示意图

x ─▶ encoder ─▶ μ,logσ² ─┬─▶ z = μ+σ⊙ε ─▶ decoder ─▶ x̂ ─▶ recon 损失
                          │      ▲ ε~N(0,I)（梯度走 μ,σ 这条路）
                          └──────────────▶ KL 解析解 ─▶ + ─▶ loss

配图见 fig7a_vae.png

图形 ：见 fig7a_vae.png

9.2 GAN：极小极大博弈

公式

min ⁡ G max ⁡ D V ( D , G ) = E x ∼ p d a t a log ⁡ D ( x ) + E z ∼ p z log ⁡ ( 1 − D ( G ( z ) ) ) \min_{G} \max_{D}\ V(D, G) = \mathbb{E}{x \sim p{\mathrm{data}}}\big \\log D(x) \\big + \mathbb{E}{z \sim p{z}}\big \\log\\big(1 - D(G(z))\\big) \\big GminDmax V(D,G)=Ex∼pdatalogD(x)+Ez∼pzlog(1−D(G(z)))

符号说明 ： D D D 想把真样本判 1、假样本判 0； G G G 想让 D ( G ( z ) ) → 1 D(G(z)) \to 1 D(G(z))→1；纳什均衡时 D D D 处处输出 0.5 0.5 0.5。

应用场景：高分辨率图像生成（StyleGAN）、图像翻译（pix2pix）、数据增强；训练需交替更新、注意模式崩溃。

PyTorch

z = torch.randn(64, 100)                    # 64 个噪声向量 z ~ N(0,I)
one, zero = torch.ones(64,1), torch.zeros(64,1)   # 真/假标签

# ---- 第1步 训 D（冻结 G）----
fake = G(z).detach()        # ⚠ detach: 切断通往 G 的梯度，否则训 D 会顺带改 G
d_loss = F.binary_cross_entropy(D(real), one) + F.binary_cross_entropy(D(fake), zero)
opt_D.zero_grad(); d_loss.backward(); opt_D.step()

# ---- 第2步 训 G（冻结 D 的参数，但梯度要"穿过"D 流回 G）----
g_loss = F.binary_cross_entropy(D(G(z)), one)     # 非饱和变体: 让 D 把假图判成真
opt_G.zero_grad(); g_loss.backward(); opt_G.step()
# 注意这里不 detach: 梯度路径 G → D → loss 必须通畅（只是 opt_D 不更新而已）

代码解读

• 两个优化器各管一家：opt_D 只含 D.parameters()、opt_G 只含 G.parameters()；
• detach() 与"冻结"的区别：detach 断计算图（本次反向不流过），冻结是 requires_grad=False（永久）；训 D 用 detach 更省事；
• 原始极小极大里 G 的梯度是 log ⁡ ( 1 − D ( G ( z ) ) ) \log(1-D(G(z))) log(1−D(G(z)))，训练初期 D 太强 → 梯度≈0（饱和）；非饱和变体 − log ⁡ D ( G ( z ) ) -\log D(G(z)) −logD(G(z)) 梯度健康，是实战标准做法；
• 交替比例通常 1:1；D 赢太多/输太多都崩，监控两边 loss 与生成样本图。

示意图 ：对抗结构与梯度通路见 fig7b_gan.png（造假者 vs 验钞员）

图形 ：见 fig7b_gan.png

---

附录 A：公式 → PyTorch API 速查表

公式	PyTorch API	常用超参
σ ( x ) \sigma(x) σ(x) sigmoid	torch.sigmoid / F.binary_cross_entropy_with_logits	---
ReLU / GELU	F.relu / F.gelu	---
BatchNorm	nn.BatchNorm1d/2d	eps=1e-5, momentum=0.1
LayerNorm	nn.LayerNorm(d)	eps=1e-5
MSE	F.mse_loss	reduction='mean'
交叉熵	F.cross_entropy（吃 logits）	label_smoothing=0~0.1
KL	F.kl_div / kl_divergence	reduction='batchmean'
SGD+动量	optim.SGD(momentum=0.9)	lr=0.01~0.1
Adam / AdamW	optim.Adam / optim.AdamW	lr=1e-4~1e-3, wd=0.01
余弦调度	lr_scheduler.CosineAnnealingLR	T_max=总步数
梯度裁剪	clip_grad_norm_	max_norm=1.0
Dropout	nn.Dropout(p)	p=0.1~0.5
卷积	nn.Conv2d(k, s, p)	same: p=(k−1)/2
池化	nn.MaxPool2d(2)	stride=2
RNN / LSTM	nn.RNN / nn.LSTM	batch_first=True
注意力	F.scaled_dot_product_attention	is_causal=True
重参数化	mu + std*eps（手写）	---

---

附录 B：公式图像集（把公式画成函数曲线/图形）

正文每条公式配有结构示意图 （数据怎么流）；本附录补上图像视角 ：把公式本身画成函数曲线/图形，看它的形状如何随参数变化。

生成脚本：make_formula_graphs.py。

公式 → 图像总览

编号	公式（正文章节）	图像文件	图像告诉你什么
G1	激活函数及导数（1.1--1.3）	graph_act_deriv / formula_activations	σ ′ \sigma' σ′ 峰值仅 0.25 且两端趋于 0 → 梯度消失；ReLU 正区间导数恒 1
G2	softmax 温度（1.1、7.3）	graph_softmax_temp	τ↓ 分布尖锐自信，τ↑ 平坦随机
G3	BN/LN 标准化（2.1--2.2）	graph_norm_hist	任意分布被拉成 μ=0、σ=1
G4	损失函数族（3.1--3.5）	formula_losses	MSE 放大大误差；Huber 折中；Focal 压低易分样本
G5	KL 散度（3.6）	formula_kl	两分布间阴影面积 ≈ 差异程度（非对称）
G6	权重衰减（5.1）	graph_weight_decay	权重按 ( 1 − η λ ) t (1-\eta\lambda)^t (1−ηλ)t 指数收缩向 0
G7	优化器更新式（4.1--4.3）	formula_optimizers	窄谷中三条轨迹：SGD 爬行 / 动量加速 / Adam 直达
G8	学习率调度（4.4）	formula_lrschedule	α 随步数的形状：阶梯 / 余弦 / warmup
G9	卷积（6.1）	graph_conv1d / formula_conv	卷积 = 滑动加权求和；差分核提取"变化率"
G10	位置编码（7.4）	graph_pe_heatmap	低频→高频正弦条纹 = 每个位置的唯一指纹
G11	折扣回报（8.1）	graph_discount	γ k \gamma^k γk 衰减：k 步后奖励的"现价"，γ=0.99 半衰期≈69 步
G12	GAE 优势估计（8.3）	graph_gae_weights	( γ λ ) l (\gamma\lambda)^l (γλ)l 权重：λ 是偏差←→方差的旋钮
G13	Dropout（5.2）	formula_dropout	节点随机失活的结构图
G14	LSTM 门控（7.2）	formula_lstm	三个门如何控制细胞状态的信息流

B.1 激活函数的导数（公式 1.1--1.3）

读图 ：反向传播时梯度要连乘各层导数。 σ ′ ( x ) = σ ( 1 − σ ) \sigma'(x) = \sigma(1-\sigma) σ′(x)=σ(1−σ) 最大只有 0.25 0.25 0.25、 ∣ x ∣ > 5 \lvert x \rvert > 5 ∣x∣>5 后几乎为 0------连乘 10 层就剩 10 − 6 10^{-6} 10−6，这就是梯度消失；ReLU 正区间导数恒为 1，连乘不衰减，因此成为隐藏层默认。

B.2 softmax 的温度 τ（公式 1.1、7.3）

读图 ：同一组 logits， τ = 0.5 \tau=0.5 τ=0.5 时最大类概率 0.83（尖锐）， τ = 2 \tau=2 τ=2 时降到 0.37（平坦）。知识蒸馏用大 τ 让教师"说出"类间相似度；LLM 采样调 τ 控制创造性。

B.3 归一化前后的分布（公式 2.1--2.2）

读图 ：左为某层原始激活（ μ = 2 \mu=2 μ=2、 σ = 3 \sigma=3 σ=3），右为 x ^ = ( x − μ ) / σ 2 + ϵ \hat x = (x-\mu)/\sqrt{\sigma^2+\epsilon} x^=(x−μ)/σ2+ϵ 之后------任何分布都被标准化为 μ = 0 \mu=0 μ=0、 σ = 1 \sigma=1 σ=1，各层输入尺度稳定，训练才敢用大学习率。 γ , β \gamma, \beta γ,β 再把它平移缩放回网络需要的形状。

B.4 权重衰减 = 权重指数收缩（公式 5.1）

读图 ：更新式 θ ← θ − η ∇ L − η λ θ \theta \leftarrow \theta - \eta\nabla\mathcal{L} - \eta\lambda\theta θ←θ−η∇L−ηλθ 中，即使梯度为 0，权重也每步乘 ( 1 − η λ ) (1-\eta\lambda) (1−ηλ)。 λ = 10 − 2 \lambda=10^{-2} λ=10−2 时 2 万步后权重只剩 13%------大 λ 强行压缩模型容量，小 λ（ 10 − 4 10^{-4} 10−4）只做轻微约束。

B.5 一维卷积：滑动加权求和（公式 6.1）

读图 ：上为带噪输入信号，下为与差分核 − 0.5 , 0 , 0.5 -0.5, 0, 0.5 −0.5,0,0.5 卷积的输出------正弦变成余弦状（导数），噪声被差分放大。卷积核就是"模板"，输出 y i = ∑ m k m   x i + m yi = \sum_m km\,xi+m yi=∑mkmxi+m 即"哪里有这个模式"。

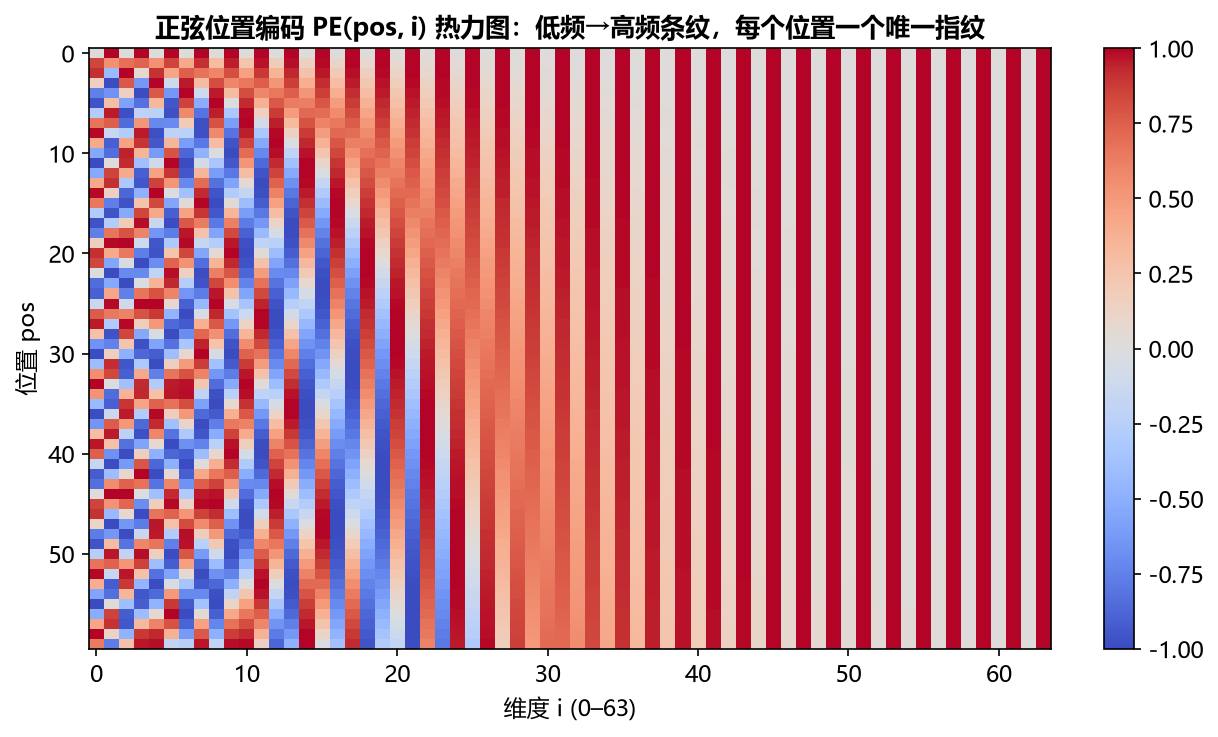

B.6 正弦位置编码热力图（公式 7.4）

读图：行是位置、列是维度。左侧维度频率高（条纹密）、右侧频率低（条纹疏），类似二进制计数尺------任意两行的图案差异随位置距离单调变化，网络据此感知顺序与相对距离。

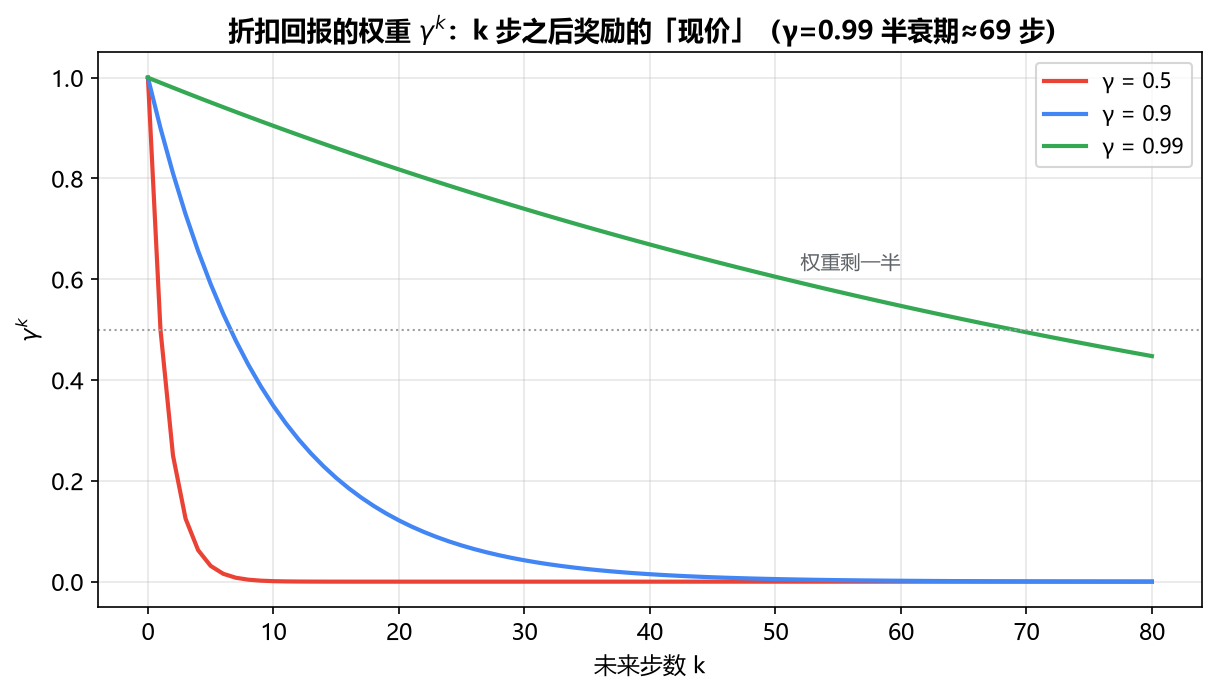

B.7 折扣因子 γᵏ：未来奖励的"现价"（公式 8.1）

读图 ： γ = 0.5 \gamma=0.5 γ=0.5 时 10 步后的奖励只值 0.001（极度短视）； γ = 0.99 \gamma=0.99 γ=0.99 时 69 步后仍值一半（远视）。选 γ 就是选"智能体关心多远的未来"，episodic 短任务用小 γ，持续控制用 0.99+。

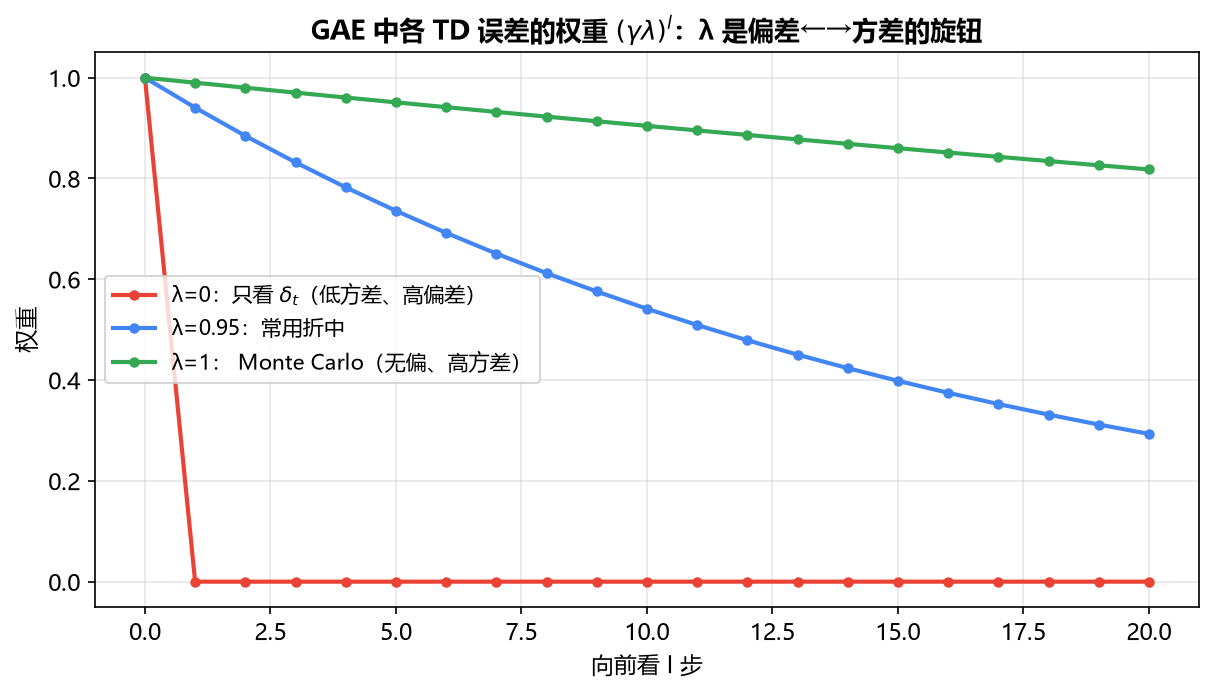

B.8 GAE 的 (γλ)ˡ 权重（公式 8.3）

读图 ： A ^ t = ∑ l ( γ λ ) l δ t + l \hat A_t = \sum_l (\gamma\lambda)^l \delta_{t+l} A^t=∑l(γλ)lδt+l 是未来各步 TD 误差的加权和，权重按 ( γ λ ) l (\gamma\lambda)^l (γλ)l 衰减。 λ = 0 \lambda=0 λ=0 只信当前一步 δ（方差小但有偏）； λ = 1 \lambda=1 λ=1 把全部未来误差等权累加（无偏但方差大）；0.95 是经验甜点位。

---
