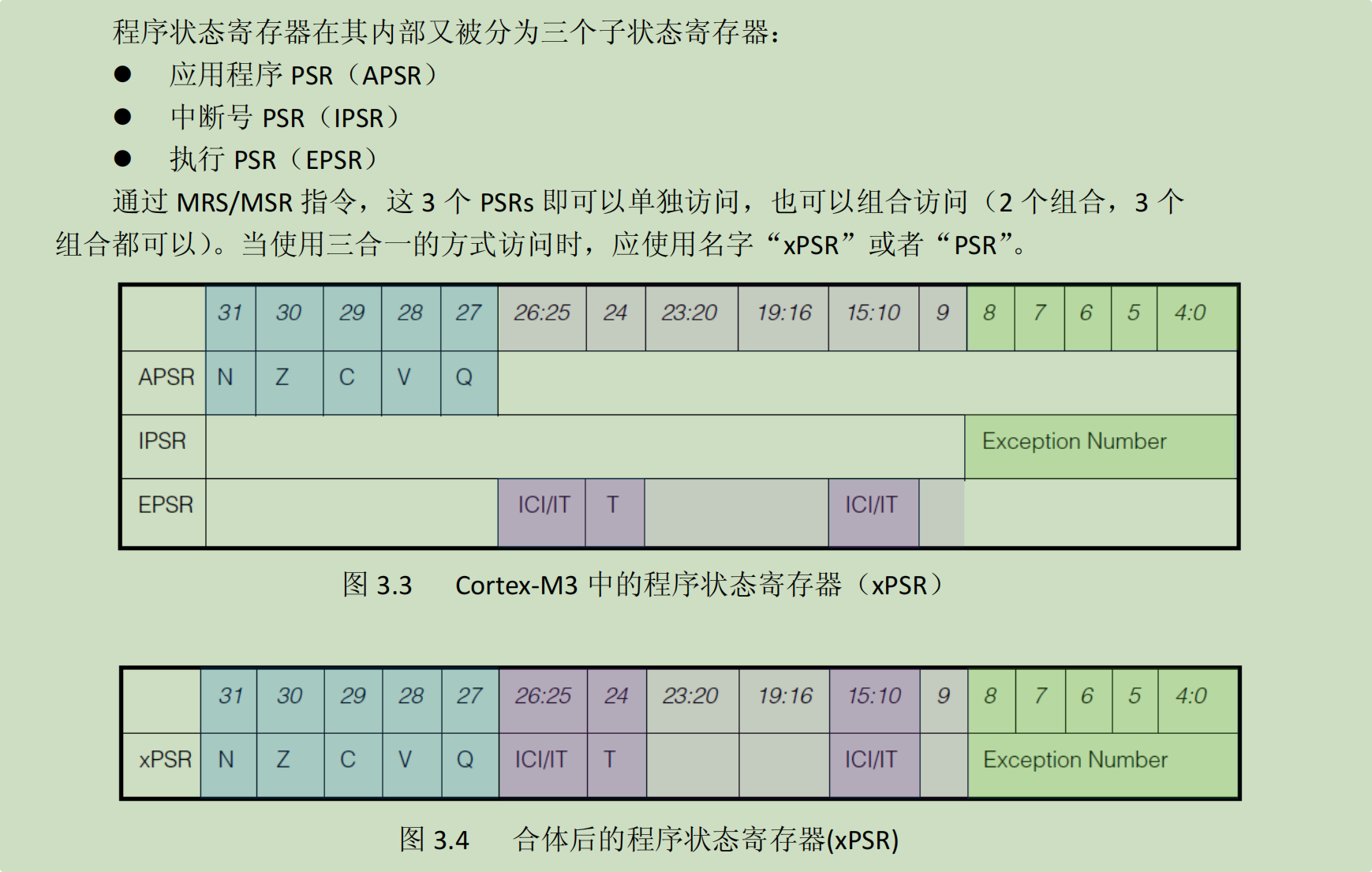

物理上是一个 32 位寄存器 ，逻辑上拆成三个子寄存器，通过
MRS/MSR指令按名字分别访问。
关键正误澄清
- 物理存在：32 位 PSR 硬件触发器阵列真实存在，中断自动压栈 / 出栈、故障保存均操作该硬件；xPSR 是访问它的完整视图别名。
- 物理不存在：APSR、IPSR、EPSR 没有独立硬件存储，只是硬件位掩码筛选出的逻辑分片视图。
"三合一" 含义：单个物理寄存器，拆分出 3 种独立分片视图，也可完整合并访问。
竖线 ｜ 是分隔符;
表 1：APSR（应用程序状态寄存器）
只占 bit31 ~ bit27，保存算术运算标志位。
| 位 | 名称 | 含义 |
|---|---|---|
| bit31 | N | 负标志（Negative）：运算结果最高位为 1 |
| bit30 | Z | 零标志（Zero）：运算结果等于 0 |
| bit29 | C | 进位标志（Carry）：无符号溢出 / 借位 |
| bit28 | V | 溢出标志（Overflow）：有符号数溢出 |
| bit27 | Q | 饱和标志（Saturation）：DSP 饱和运算置位 |
访问方式 ：MRS R0, APSR ｜ MSR APSR, R0
表 2：IPSR（中断程序状态寄存器）
只占 bit8 ~ bit0，保存当前异常编号。
| 位 | 名称 | 含义 |
|---|---|---|
| bit8~bit0 | Exception Number | 当前正在执行的异常号 |
| 值 = 0 | --- | 线程模式（Thread Mode），无异常 |
| 值≠0 | --- | 正在处理的异常编号（如 11=SVCall，15=PendSV，16=SysTick...） |
访问方式 ：MRS R0, IPSR ｜ 只读（不能 MSR 写）
表 3：EPSR（执行程序状态寄存器）
位段不连续，分布在 bit26:25、bit24、bit15:10 三处。
| 位 | 名称 | 含义 |
|---|---|---|
| bit26:25 | ICI/IT | IT（If-Then）指令块状态，ICI 部分 |
| bit24 | T | Thumb 状态位，Cortex-M 上必须恒为 1，为 0 会跑 Fault |
| bit15:10 | ICI/IT | IT 指令块剩余 6 位，ICI 剩余部分 |
访问方式 ：MRS R0, EPSR ｜ 只读（T 位不能软件改）
三合一访问对照
| 指令 | 读出内容 | 对应表格 |
|---|---|---|
MRS R0, APSR |
只有 N/Z/C/V/Q | 表 1 |
MRS R0, IPSR |
只有异常编号 | 表 2 |
MRS R0, EPSR |
只有 T 和 ICI/IT | 表 3 |
MRS R0, xPSR |
上面三个全部拼起来一次读 | 表 1 + 表 2 + 表 3 |
本质：
写
xPSR时三个子寄存器一起改；写
APSR只改标志位，不影响异常号和 T 位 ------ 这就是 "三合一" 的意义。
