一. 产品介绍
北京阿秒科技有限公司的SWIR033AU是一款集高速与高画质于一体的短波红外相机，采用Sony IMX993传感器，具有300万像素，像元尺寸3.45μm，400-1700nm光谱范围。相机内置TEC制冷系统提供30°C温差，使用USB3.0接口提供93fps全分辨率帧率，动态范围为 51.36dB（HCG）/51.47dB（LCG），支持 8/12bit 输出。 SWIR033AU相机具有优秀的性价比，适合中等分辨率要求的半导体检测、材料分析等应用。

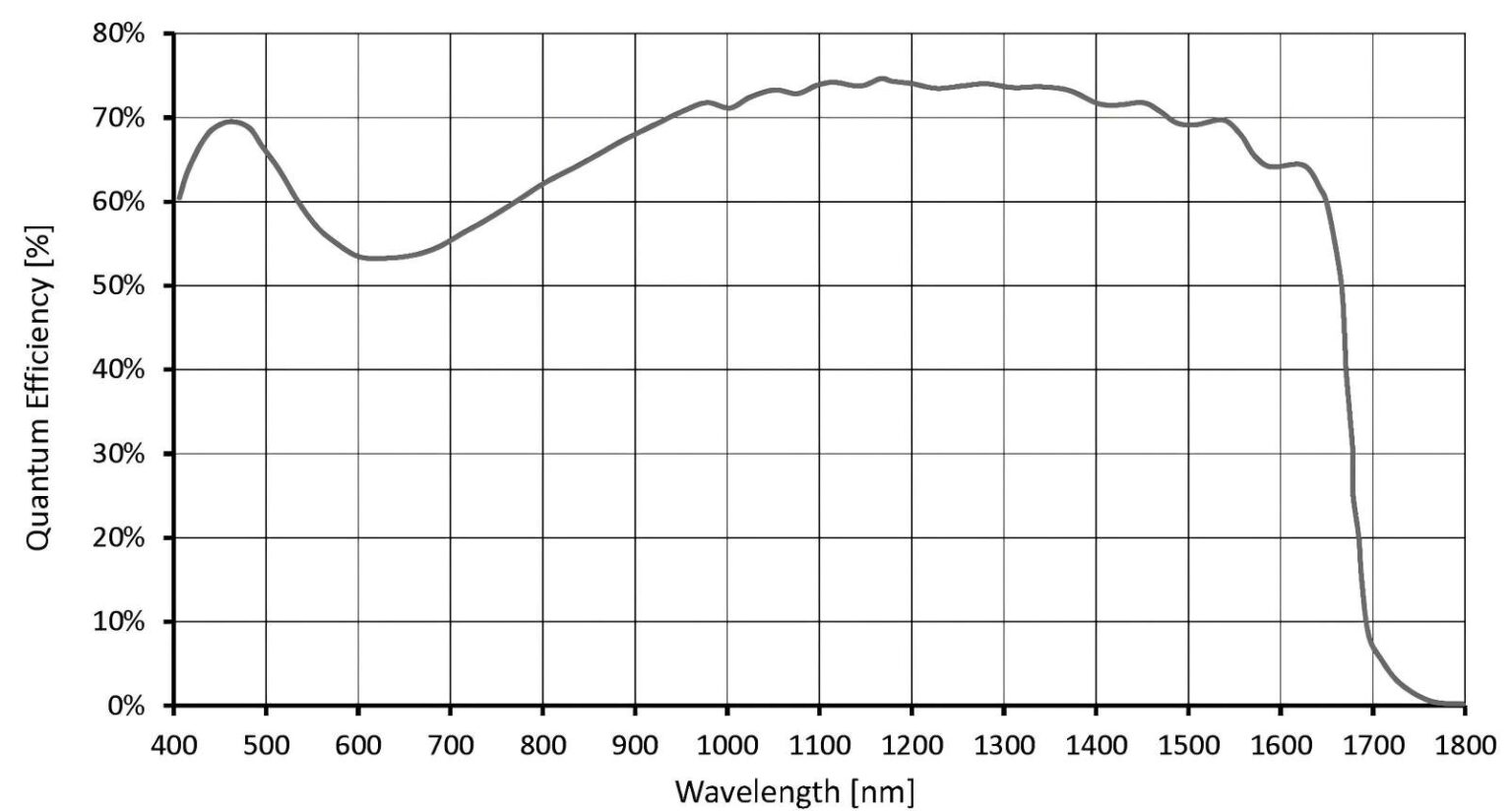

二. 量子效率图

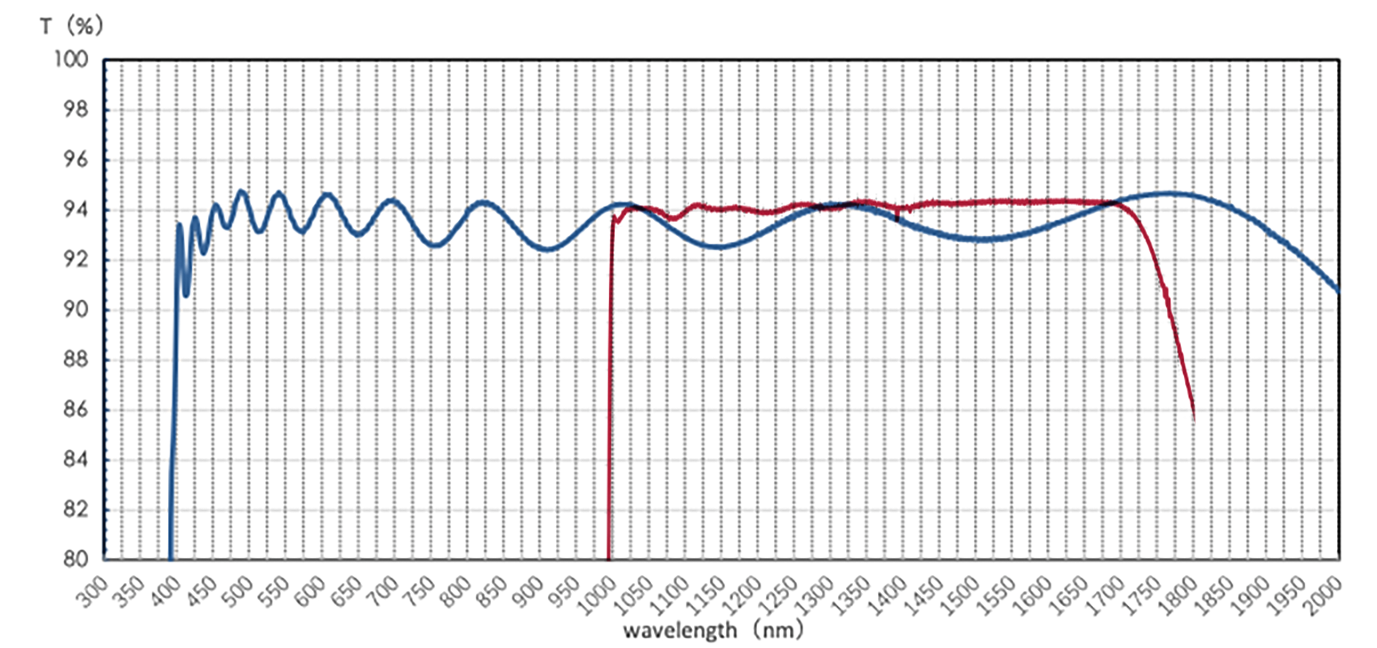

三. 滤光窗片透过率图
四. 相机参数
| 参数项 | 参数规格 |
|---|---|
| 型号 | SWIR033AU |
| 传感器类型 | Sony IMX993 InGaAs |
| 光谱范围 | 400nm-1700nm |
| 像元尺寸 | 3.45 μm × 3.45 μm |
| 靶面尺寸 | 1/1.8" |
| 帧率 & 分辨率 | 8 Bit：93fps@2048×1536、176fps@1024×768 12 Bit：57fps@2048×1536、176fps@1024×768 |
| 硬件图像缓存 | 512MByte |
| 转换增益 | HCG: 10.3e⁻/ADU；LCG: 17.29e⁻/ADU |
| 动态范围 | HCG: 51.36dB；LCG: 51.47dB |
| 读出噪声 | HCG: 111.88e⁻；LCG: 186.61e⁻ |
| 满井容量 | HCG: 41.39ke⁻；LCG: 69.92ke⁻ |
| 最大信噪比 | HCG: 46.17dB；LCG: 48.45dB |
| 灵敏度 | TBD |
| 暗电流 | TBD |
| 增益范围 | 1x-15x |
| 曝光时间范围 | 15μs-60s |
| 快门模式 | 全局快门 |
| Binning 模式 | 软件 2×2、3×3、4×4 |
| 数据接口 | USB3.0 |
| 数字 IO | 1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口 |
| 数据格式 | 8bit/12bit |
| 制冷温度 | -10℃（环境温度 20℃） |
| 光学接口 | C 接口 |
| 滤光窗片 | 400-1800nm (标配 LPF390H)；1030-1800nm (选配 LPF1000H) |
| CRA | 2.35° |
| 供电方式 | USB3.0 接口供电 / 12V 3A 电源适配器供电 |
| 功耗 | <25W (制冷) |
| 尺寸 | 80mm×80mm×45.5mm |
| 重量 | <390g |
| 软件 | AttosView / 完整的 SDK 开发包 |
| 操作系统 | Win32/WinRT/Linux/macOS/Android |
| 温度 | 工作温度 - 20~60℃，储藏温度 - 40~85℃ |
| 湿度 | 工作湿度 20%-80%，无冷凝；存储湿度 20%-80%，无冷凝 |
| 认证 | CE，FCC |

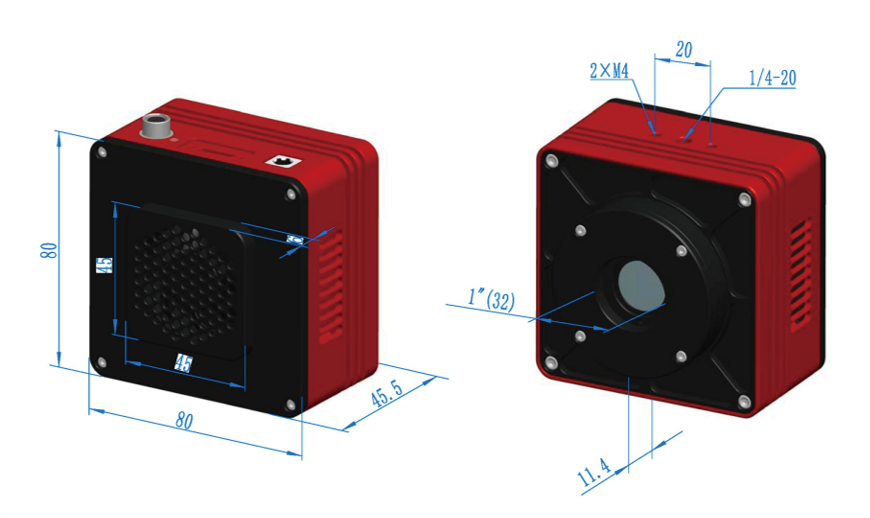

五. 外形尺寸
六. 包装清单
| 标配物品名称 | 规格 | 数量 |
|---|---|---|
| 短波红外相机 | SWIR033AU | 1 |
| USB3.0数据线 | 长度1.5m的A公到B 公镀金头数据线 | 1 |
| 外触发控制线 | 长度2m的7芯孔头触发线 | 1 |
| 电源线 | 默认国标电源线 | 1 |
| 电源适配器 | 输入AC 100~240V 50/60Hz,输出DC 12V 3A 的电源适配器 | 1 |
| U盘 | 内含应用软件、驱动及说明书的U盘 | 1 |

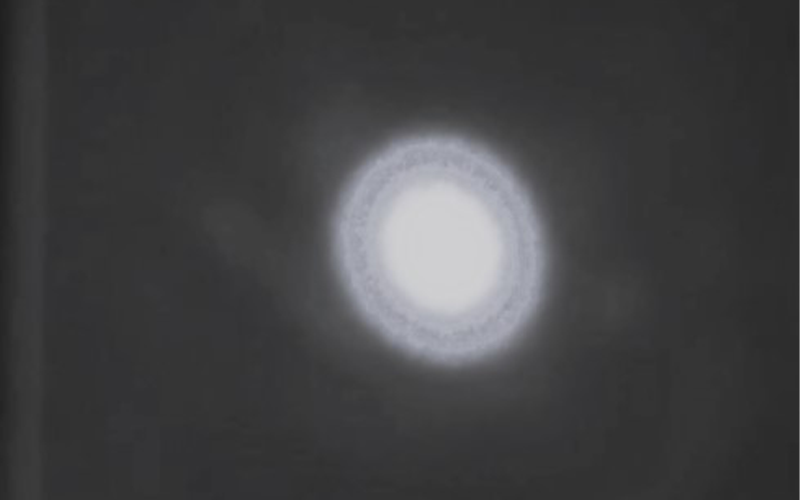

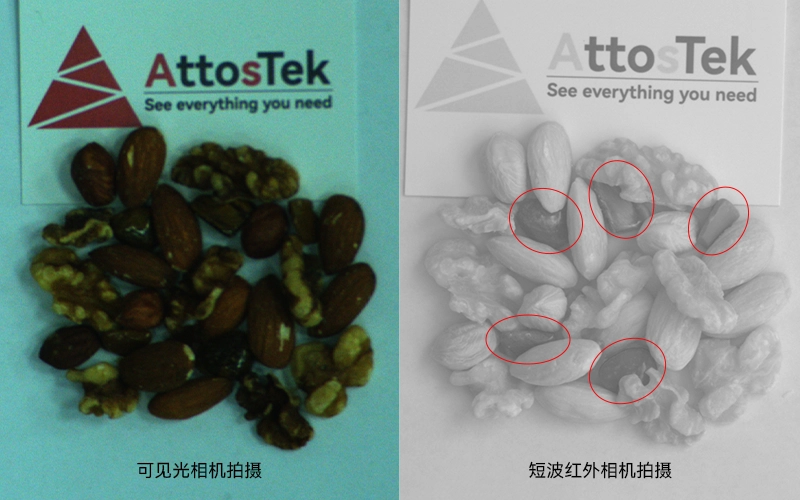

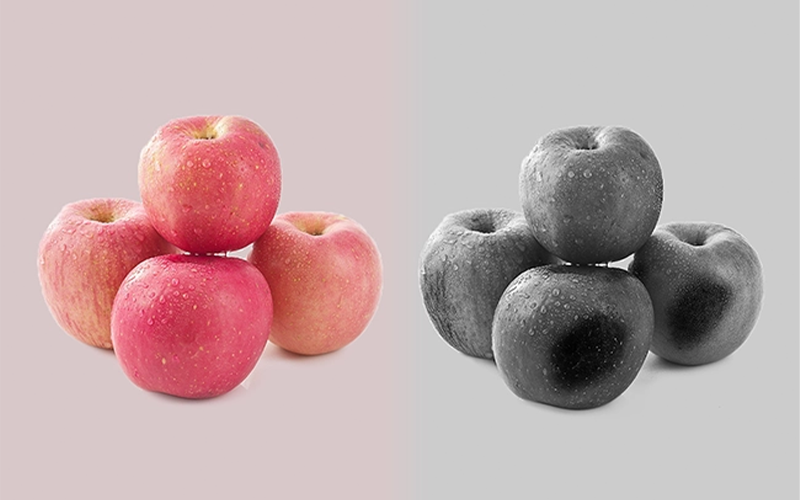

七. 应用案例
短波红外相机广泛应用于多个领域，包括工业检验、机器视觉、材料分拣、食品检测、科学研究、医学诊断、安全监控、过程控制和运输。它们在材料分析、湿度检测、穿透雾霾/烟雾和夜间监测方面表现尤为出色。
如想了解更多关于SWIR033AU短波红外相机的内容，欢迎查看阿秒科技官网https://attostek.cn/product-category/swir-camera/a-series-camera/3-mp-3-45-μm-pixels-400-1700nm-swir-camera/
