克拉德尼图形：调一下频率，沙子自己排成对称花纹

一块金属板，撒一层细沙，用弓子在边上拉一声音------沙子会从某些地方跑开，最后堆到几条线上，排成对称的花纹。这就是克拉德尼图形（Chladni figures），两百多年前 Ernst Chladni 用它把「声音的振动模态」变成了能看见的东西。

照片和公式网上都有，但静态的照片回答不了两件事：沙子为什么偏偏堆在那几条线上？为什么音调一换，花纹就整个变了样子？所以我把这件事做成了一个网页：拖动频率滑杆，模态 n、m 跟着推进，4200 颗沙粒被反复推挤，最后自己落到节线上排出花纹；右下角点一下就能跑 16 条自检，把公式算出来的数字验一遍。

几条关键信息先摆出来：

源码：Demo Park 公开仓库 → atomgit.com/deli007/dem...，index.html 可直接下载

生成物：单个 index.html，纯前端、零依赖、不联网、不上传，全部计算在本地完成

本地运行：双击文件即可；或 python -m http.server 8000

本地验证：页面自检 16/16 通过；模态 (2,3) 里 98.6% 的沙粒最终落进 |A| < 0.10 的节线窄带

它不是严谨的声学仿真。板上的振动场用理想驻波公式代替，沙子用的是「沿 −∇|A|² 下滑」的简化受力，模态编号也只是把 45 种组合排成一条队，不对应任何一块真实金属板的固有频率。能拖、能看、数字能验，但不等于实验室里那块板。

为什么值得看：沙子其实是被「筛」到那几条线上的

板在振动的时候，不同位置晃得不一样：有的地方上下抖得最凶（波腹），有的地方几乎不动（节线）。沙粒躺在晃动的板面上，会被一次次弹起来、甩向振幅更小的方向；一旦挪到振幅几乎为零的地方，板面不再给它能量，它就趴在那里不动了。几百次推挤下来，沙子自动排成沿着节线的窄带------花纹不是画上去的，是被「筛」出来的。

页面上板的振幅用克拉德尼给正方形薄板的经典形式：

text 复制代码

A(x, y) = cos(nπx)·cos(mπy) − cos(mπx)·cos(nπy)      // x、y 归一化到 0~1

A = 0 的曲线就是节线。n、m 是两个整数，决定节线的疏密：n + m 越大，节线越多、花纹越碎。

这个页面比一张照片多出来的，是三个实现上的决定：

受力用 −∇|A|²，而不是「朝着 A = 0 挪」。梯度指向振幅增长最快的方向，取负号就是往振动最小的方向滑；而且越靠近节线，|A| 越小、|∇A| 越大，粒子被挤进窄带的速度越快。同样的种子跑 720 步，模态 (2,3) 有 98.6% 的沙粒落进 |A| < 0.10 的窄带，(4,5) 是 99.7%，(6,7) 能跑到 100%。
切换模态时 n、m 用指数缓动逼近（k = 1 − exp(−2.8·dt)），所以拖滑杆看到的是花纹连续变形、沙子跟着流动，而不是一帧跳过去。
粒子之间加了软排斥（作用半径 0.010、强度 0.0009）和一点点随机扰动（0.00024）。少了这两样，4200 颗沙子会叠成一根死线，看不出堆积的厚度感。

也说几处真实的边界：

模态表里只有 n < m 的 45 种组合（n、m 都取 1~10）。n = m 时公式恒等于 0，整块板处处是节线，压根没有花纹，所以直接排除了。
画面上的对称性不是真实金属板那种四方对称。因为 A(x, y) 与 A(y, x) 只差一个符号，|A| 关于主对角线严格对称（采样残差为 0），所以花纹看起来是「斜着对称」，而不是照片里那种四个方向都对称的克拉德尼图。
板是方的，最大边长 780 px（min(92vw, 78vh, 780px)），窗口再宽它就停在 780 px 不再变大。

任务描述

需求是直接粘进码道 Web 输入框的，原文如下：

text 复制代码

做一个单文件的「克拉德尼图形」交互演示网页（index.html，中文界面，无外部依赖）。

核心功能：
- 一块正方形金属板，用 canvas 渲染 4000 颗以上细沙粒子。
- 板上有一个驻波振动场，振幅用克拉德尼公式 A(x,y) = cos(nπx)·cos(mπy) - cos(mπx)·cos(nπy) 计算（x、y 归一化到 0~1），n、m 是模态编号。
- 沙子被振动推离波腹、向波节线（A≈0 的线）聚集，最终排出对称的克拉德尼花纹。
- 用滑杆连续调节频率，频率映射到 n、m 组合（频率增大时模态沿对角线推进），面板实时显示当前 n、m、频率数值。
- 提供几个预设按钮（不同 n、m 组合），一键切到该模态。
- 「重新撒沙」按钮：把粒子重新随机撒满整块板。

视觉要求：
- 深色板面 + 米色细沙，沙粒有明暗和轻微堆积效果，节点线对称清晰。
- 频率切换时粒子平滑迁移，不要瞬移。
- 页面自适应，窗口大时板子跟着放大。

自检与校验：
- 页面右下角一个「自检」区域，运行 runSelfTests()，用断言检查关键函数：A(x,y) 在中心/角落的取值、切换模态后节点线数量、粒子坐标始终在 0~1 范围内等，显示「通过 X / 失败 Y」。
- 频率输入框做校验：非数字或超出范围时给明确中文提示，并保留上一次的有效值。

完成后打开预览，让我直接看到运行效果。

这轮码道实际做了什么

只提了一个单文件需求，交回来的是一个 22 KB 的 index.html，打开就能跑。它自己补的东西比需求里写的多：

振动场 ：chladniA(x, y, n, m) 直接实现上面那条公式，另外解析求了一遍梯度 chladniGrad 给受力用，省掉数值差分。
模态表：按 n + m 升序、n 升序排出 45 个模态；频率滑杆 120 ~ 1500 Hz 线性映射到这张表，120 Hz 对应 (1,2)，1500 Hz 对应 (9,10)。
沙子：4200 颗，位置和速度存在 Float32Array 里；每帧先建一张 110×110 的空间分桶网格，只在 3×3 的邻桶里算软排斥，避开了 4200² 的两两比较。
渲染：两块 canvas------一块画沙，一块预计算 150×150 的节线参考线（可勾选叠加），互不干扰。
控制：频率滑杆 + 可手敲的数字输入框、6 个预设按钮（1-2 / 1-3 / 2-3 / 2-4 / 3-4 / 3-5）、重新撒沙、叠加节线参考线。
自检卡 ：右下角固定面板，runSelfTests() 里 16 条断言，从「中心点 A = 0」「四角都是节点」「交换 n、m 后 |A| 不变」一直覆盖到「粒子不出界」「非法输入被拒绝」。

验证与踩坑

生成完我没有只看截图，而是把 index.html 拉到本地实际跑了一遍。

自检 16/16 通过 （页面点出来的原文是「通过 16 / 失败 0」）。挑几条能对数的：
- A(0.5, 0.5, n=5, m=7) = 0、A(0.37, 0.21, 2, 3) = 0.5059、A(0.37, 0.21, 3, 2) = −0.5059------交换 n、m 只翻符号；
- A(0.3, 0.4, 2, 3) = −0.5194，离节线越远振幅越大；
- 节线附近 |∇A| = 13.17，波腹附近只有 4.39------这是「沙子会被挤进窄带」的数学依据；
- 模拟收敛那条实测 98.6%，比断言要求的 75% 高出一截。

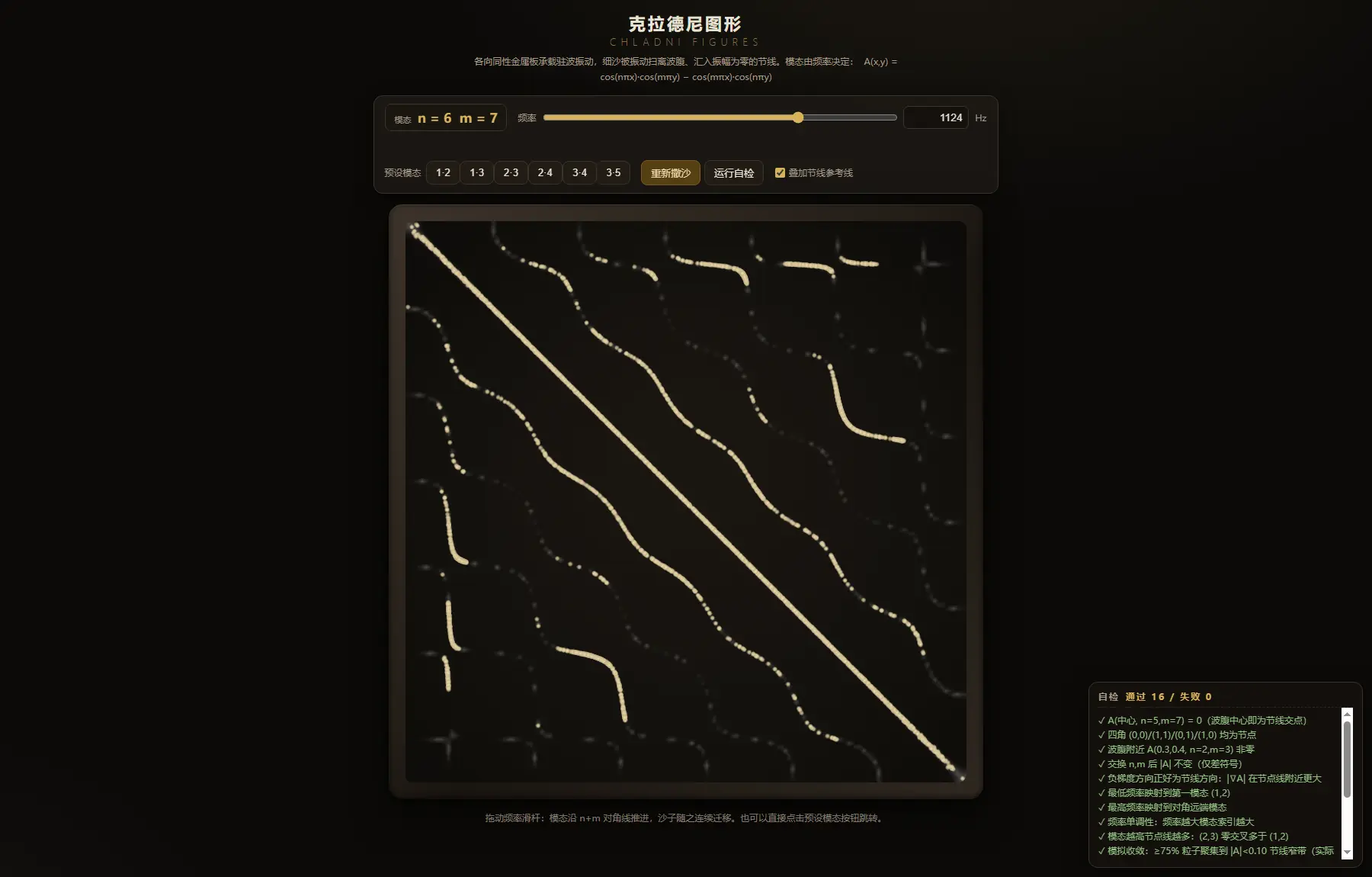

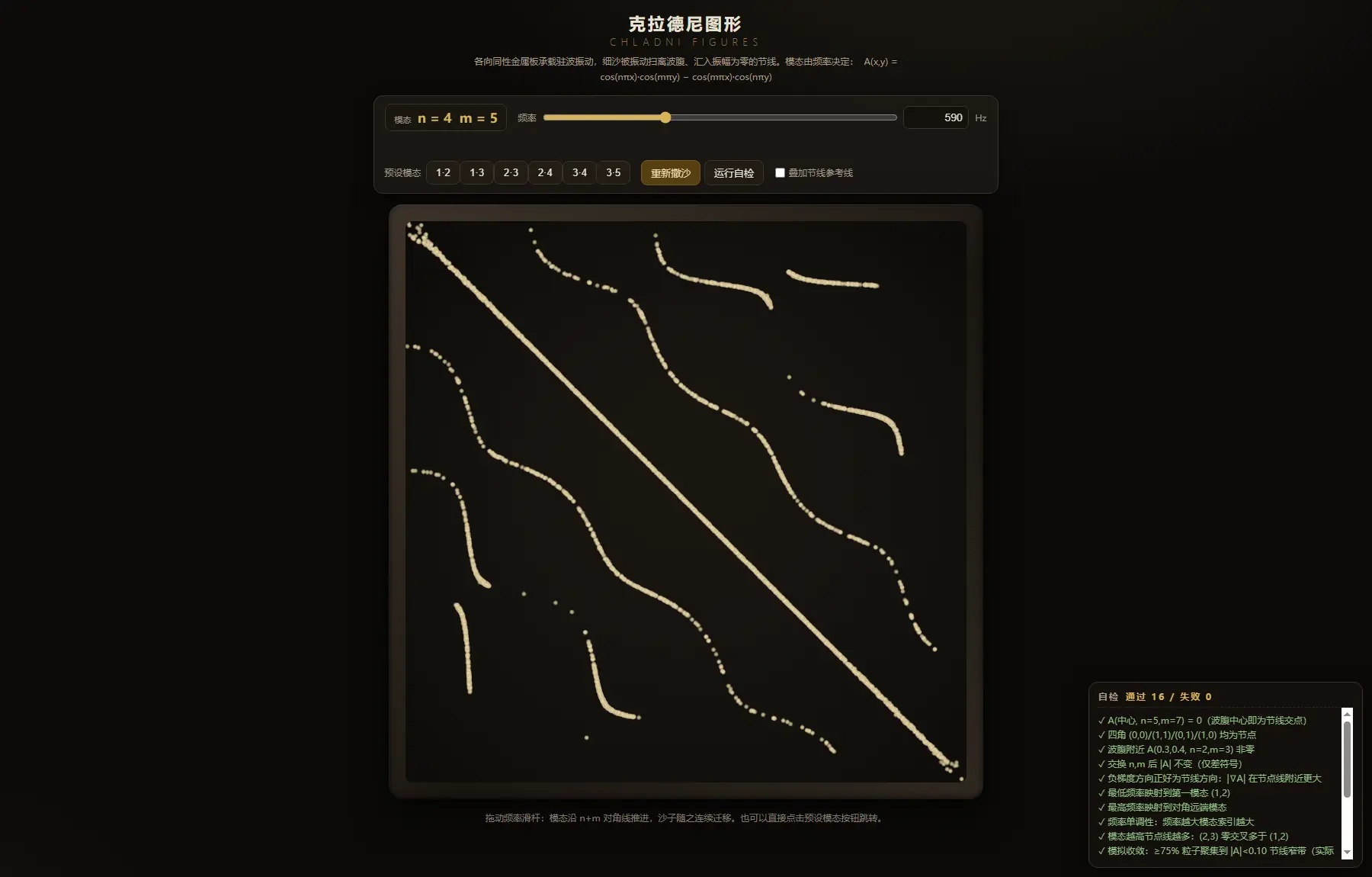

模态和频率对得上号：(1,2) 在 120 Hz；(3,4) = 370.9 Hz；(4,5) = 590.5 Hz；(6,7) = 1123.6 Hz；(9,10) 在 1500 Hz。
节线确实随模态变多：固定截线 y = 0.37 数振幅符号变化次数，(1,2) 是 1 次、(2,3) 是 2 次、(4,5) 是 4 次；换成 y = 0.30 数 (6,7)，是 6 次。

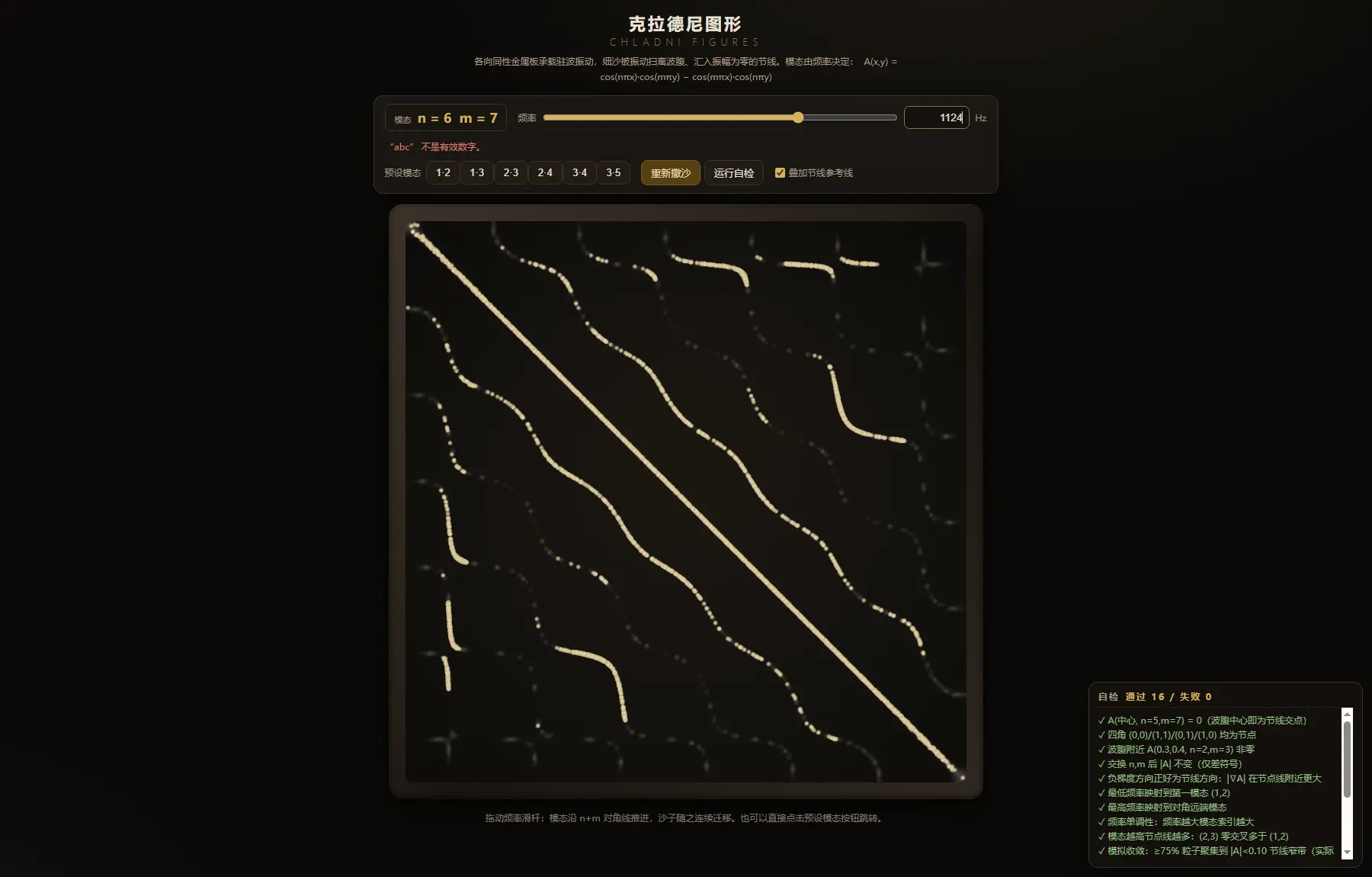

失败路径 ：频率框里敲 abc → 红字 "abc" 不是有效数字。，输入框回退到上一次有效值（当时是 1124）；敲 99999 或 2000 → 频率需在 120 ~ 1500 Hz 之间。；清空 → 请输入一个数字。。三种情况页面都不崩，沙子和花纹停在上一帧。
一个真实的小瑕疵：最后一条自检的文案写的是「公式对所有模态数值稳定（46 个模态采样无 NaN）」，但模态表实际只有 45 个（从 1~10 里取两个不同的数，C(10,2) = 45）。断言本身没错------它确实对全部模态采样过、结果都是有限值------只是那句文案里的数字多算了一个。不影响结论，但既然发现了就写出来。

准备环境：进入码道 Web

浏览器打开码道 Web 版：devcloud.cn-north-4.huaweicloud.com/chat?source...，登录后就能在对话窗口输入需求，不需要装软件。

码道有三种使用方式：WebUI（浏览器对话）、TUI（终端命令行）和桌面 IDE（IDE 插件）。本文用 WebUI 版演示。

本地复现

生成物只有一个 index.html，复现没有依赖：

从 Demo Park 本案例目录下载 index.html。

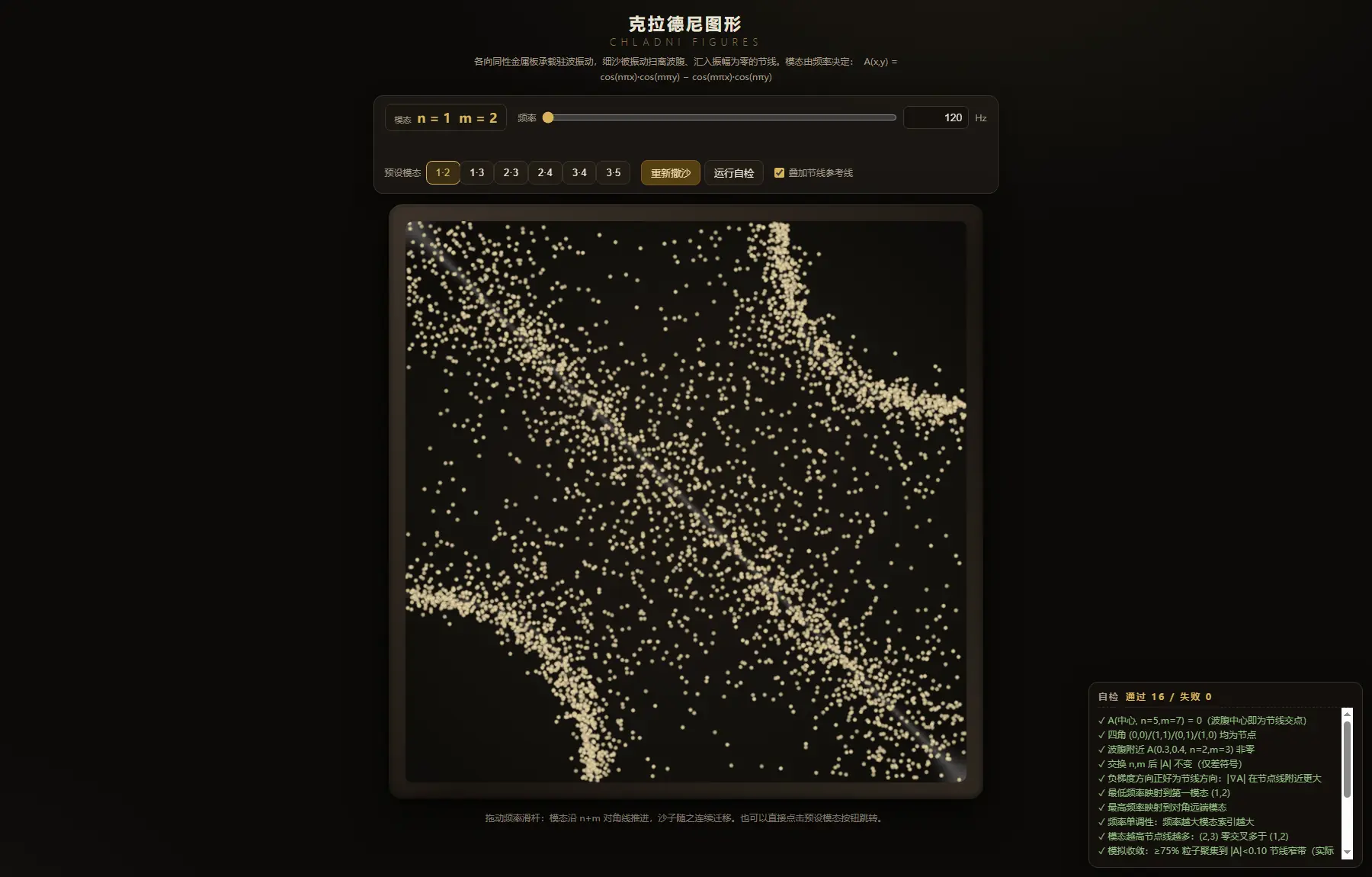

双击打开，页面默认停在 120 Hz、模态 (1,2)。
想用静态服务也行：python -m http.server 8000，然后访问 http://localhost:8000。
点「运行自检」，应该看到「通过 16 / 失败 0」。沙子收敛要几秒，等花纹稳定下来再截屏更清楚。

使用码道体会

这轮下来能带走的，主要是几条和模型打交道的习惯：

把验收方式写进需求。结尾那句「完成后打开预览，让我直接看到运行效果」，省掉的是「你先给我看下效果」这一轮来回。
数值断言要连着参考值一起给。需求里点明了自检要覆盖「中心/角落取值、交换 n、m 后是否对称、粒子是否越界」，它就把 16 条断言真的做进了页面；只写「加个自检」，多半只能得到一句打印。
把「丝滑」翻译成可实现的句式 。需求里写「切换模态时粒子平滑迁移，不要瞬移」，落到代码里就是 k = 1 − exp(−2.8·dt) 这一行指数缓动------描述效果比描述实现更好使。
性能约束要提前说。4200 颗粒子如果写成两两比较，一帧就是 1764 万次距离计算；需求里点明「粒子要多」，它自己补了空间分桶------这类结构问题早说清楚，才不会交付一个 5 帧的幻灯片。
失败路径单独写一段。非法输入给什么提示、保不保留上一次的值，需求里写「给明确中文提示，并保留上一次的有效值」，它照做了；不写，默认往往是什么都不发生。
Agent 说完成不算验收。16/16 是页面里点出来的数字，不是回复里那句话；滑杆我自己拖过一遍，非法输入也自己敲过一遍，才敢写上面那一段。

亲手点三下

页面打开就能验，三下够了：

看尺子 ：点「运行自检」，确认是「通过 16 / 失败 0」。顺手核一条------A(0.37, 0.21, 2, 3) 和 A(0.37, 0.21, 3, 2) 必须互为相反数，说明交换 n、m 只翻转符号、花纹不变。

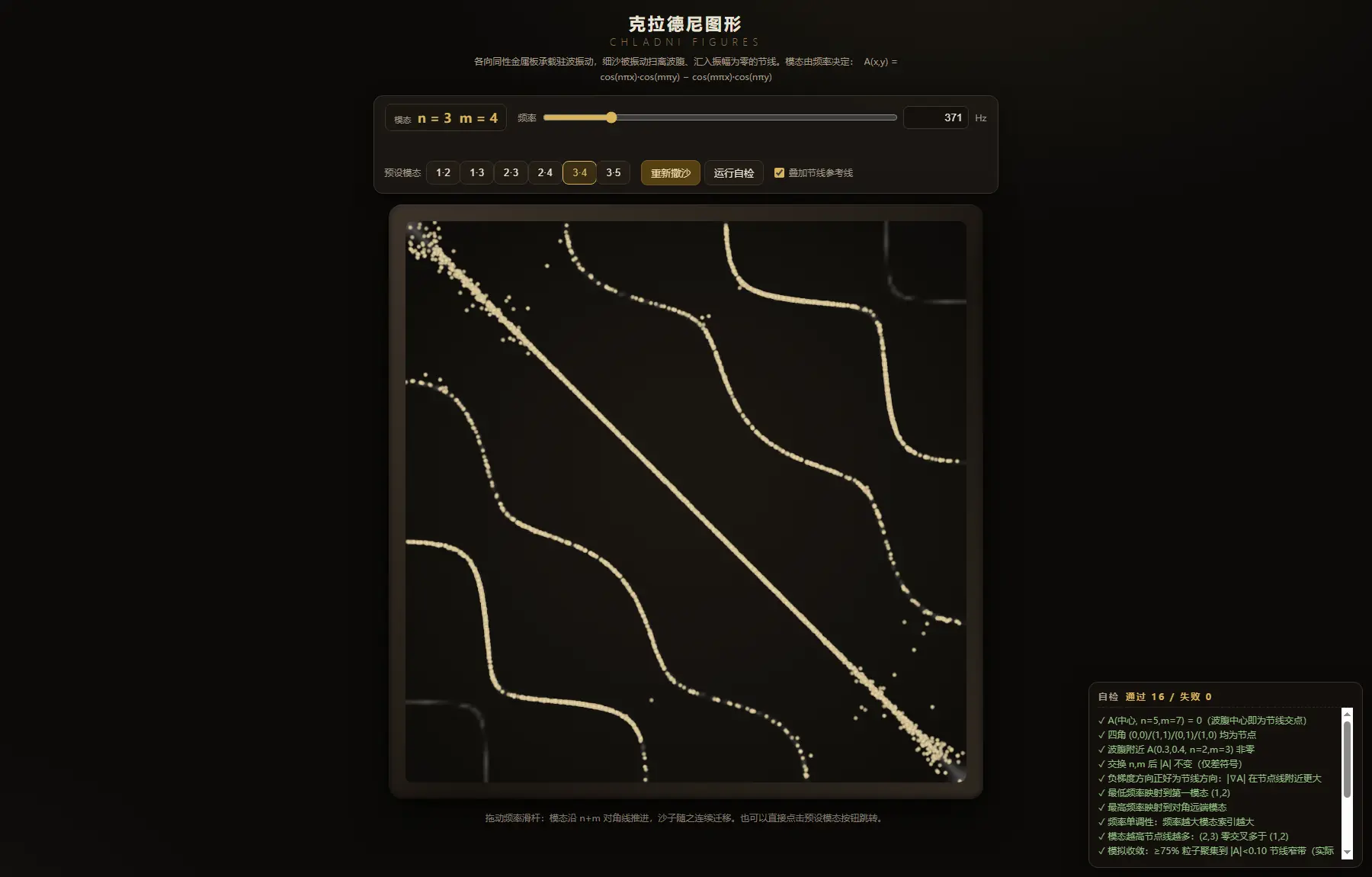

换模态：点预设「3-4」，看沙子从上一张花纹慢慢挪到新花纹（不是闪一下）；再把滑杆推到最右，模态走到 (9,10)，节线明显变密。
看失败路径 ：频率框里敲 abc 或 2000，必须看到红字提示、输入框回退到上一次的有效值，页面不白屏、不报错。

直接下载试玩

Demo Park 仓库：atomgit.com/deli007/dem...
本案例目录：atomgit.com/deli007/dem...

总结

把「声音能让沙子排出花纹」做成一个能拖的网页之后，最关键的一行不是渲染，而是受力那行 fx = −2·A·∂A/∂x：它把「沙子该往哪走」交给了场的梯度，所以节线一变、沙子自己就跟着挪，不需要为每种模态单独写动画。想接着玩，可以试试加一个「真实频率标度」开关（让模态随频率按平方根关系走，而不是线性排队）、给沙粒加拖尾，或者把方板换成圆板------圆板的节线是同心圆加直径，画出来是另一种花纹。
