第8章: 命令流与编解码

前两章讲了"何时完成"（fence）和"在哪读写"（内存）。这一章讲最核心的问题：一批命令是怎么从 Guest 走到 Host GPU 的。这条路径是 virglrenderer 的主动脉，理解它，前面所有抽象才能串成一条活的数据流。

8.1 命令流全景

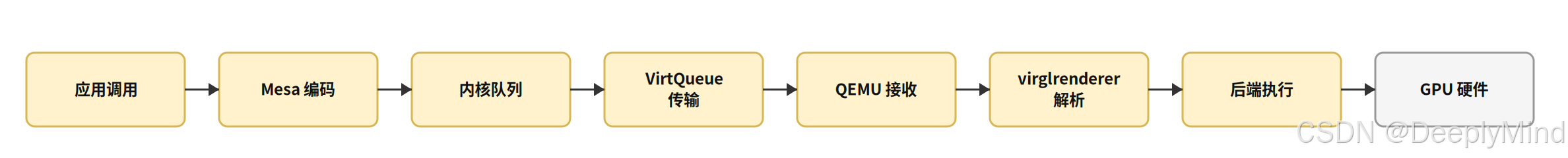

一条命令的完整旅程：

应用调用：Guest 里的 OpenGL/Vulkan/计算 API；
Mesa 编码：Mesa 的 virtio-gpu 驱动把 API 调用编码成命令流（对 OpenGL 是 TGSI/virgl 命令，对 Vulkan 是 venus 协议字节流）；
内核队列：Guest 内核 virtio-gpu DRM 驱动把命令写入 VirtQueue；
VirtQueue 传输：经共享内存环形队列跨越虚拟化边界；
VMM 接收：QEMU/crosvm 的 virtio-gpu 设备取出命令；
virglrenderer 解析 ：调用 virgl_renderer_submit_cmd* 进入核心层，再分发到后端解码；
后端执行：后端把命令翻译成真实 GPU API 调用；
GPU 硬件：执行，产出结果，fence 回传完成。

8.2 提交入口：submit_cmd

VMM 从 VirtQueue 取出命令缓冲后，交给 virglrenderer：

c 复制代码

/* buffer 至少 4 字节对齐；ndw 是缓冲长度（以 4 字节 dword 为单位） */
VIRGL_EXPORT int virgl_renderer_submit_cmd(void *buffer, int ctx_id, int ndw);

/* 带显式 in-fence 的版本（unstable） */
VIRGL_EXPORT int virgl_renderer_submit_cmd2(void *buffer, int ctx_id, int ndw,
                                            uint64_t *in_fence_ids,
                                            uint32_t num_in_fences);

头文件里有几条契约值得记住：

buffer 至少 4 字节对齐 ；自 1.0.2 起违反会返回 EFAULT（1.0.1 及更早是未定义行为）；
有些后端要求 8 字节对齐 ，否则会复制一份再处理------想避免拷贝就传够对齐的缓冲；
该函数永不修改 buffer，且对恶意内容是安全的（会做边界校验）；
但它对"其他线程并发修改同一 buffer"不安全------提交期间不要动这块内存。

submit_cmd2 相比 submit_cmd 多了 in_fence_ids：提交的这批命令会等待这些 fence 满足后才执行，实现显式同步（见第6章）。

8.3 核心层如何分发

核心层拿到命令后，通过 ctx_id 找到对应的 virgl_context，再调用它的 submit_cmd 回调（见第3章）：

c 复制代码

struct virgl_context {
   uint32_t ctx_id;
   uint32_t capset_id;   /* 决定这是哪个后端 */
   int (*submit_cmd)(struct virgl_context *ctx, const void *buffer, size_t size);
   /* ... */
};

也就是说，命令的解码逻辑完全由后端决定 ：核心层只负责路由，不理解命令内容。capset_id（第5章）在上下文创建时就固定了走哪条解码路径。
#mermaid-svg-Zo0hHhL4qtryXHmW{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Zo0hHhL4qtryXHmW .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Zo0hHhL4qtryXHmW .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Zo0hHhL4qtryXHmW .error-icon{fill:#552222;}#mermaid-svg-Zo0hHhL4qtryXHmW .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Zo0hHhL4qtryXHmW .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Zo0hHhL4qtryXHmW .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Zo0hHhL4qtryXHmW .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Zo0hHhL4qtryXHmW .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Zo0hHhL4qtryXHmW .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Zo0hHhL4qtryXHmW .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Zo0hHhL4qtryXHmW .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Zo0hHhL4qtryXHmW .marker.cross{stroke:#333333;}#mermaid-svg-Zo0hHhL4qtryXHmW svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Zo0hHhL4qtryXHmW p{margin:0;}#mermaid-svg-Zo0hHhL4qtryXHmW .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-Zo0hHhL4qtryXHmW .cluster-label text{fill:#333;}#mermaid-svg-Zo0hHhL4qtryXHmW .cluster-label span{color:#333;}#mermaid-svg-Zo0hHhL4qtryXHmW .cluster-label span p{background-color:transparent;}#mermaid-svg-Zo0hHhL4qtryXHmW .label text,#mermaid-svg-Zo0hHhL4qtryXHmW span{fill:#333;color:#333;}#mermaid-svg-Zo0hHhL4qtryXHmW .node rect,#mermaid-svg-Zo0hHhL4qtryXHmW .node circle,#mermaid-svg-Zo0hHhL4qtryXHmW .node ellipse,#mermaid-svg-Zo0hHhL4qtryXHmW .node polygon,#mermaid-svg-Zo0hHhL4qtryXHmW .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Zo0hHhL4qtryXHmW .rough-node .label text,#mermaid-svg-Zo0hHhL4qtryXHmW .node .label text,#mermaid-svg-Zo0hHhL4qtryXHmW .image-shape .label,#mermaid-svg-Zo0hHhL4qtryXHmW .icon-shape .label{text-anchor:middle;}#mermaid-svg-Zo0hHhL4qtryXHmW .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Zo0hHhL4qtryXHmW .rough-node .label,#mermaid-svg-Zo0hHhL4qtryXHmW .node .label,#mermaid-svg-Zo0hHhL4qtryXHmW .image-shape .label,#mermaid-svg-Zo0hHhL4qtryXHmW .icon-shape .label{text-align:center;}#mermaid-svg-Zo0hHhL4qtryXHmW .node.clickable{cursor:pointer;}#mermaid-svg-Zo0hHhL4qtryXHmW .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Zo0hHhL4qtryXHmW .arrowheadPath{fill:#333333;}#mermaid-svg-Zo0hHhL4qtryXHmW .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Zo0hHhL4qtryXHmW .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Zo0hHhL4qtryXHmW .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Zo0hHhL4qtryXHmW .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Zo0hHhL4qtryXHmW .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Zo0hHhL4qtryXHmW .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Zo0hHhL4qtryXHmW .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Zo0hHhL4qtryXHmW .cluster text{fill:#333;}#mermaid-svg-Zo0hHhL4qtryXHmW .cluster span{color:#333;}#mermaid-svg-Zo0hHhL4qtryXHmW div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Zo0hHhL4qtryXHmW .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Zo0hHhL4qtryXHmW rect.text{fill:none;stroke-width:0;}#mermaid-svg-Zo0hHhL4qtryXHmW .icon-shape,#mermaid-svg-Zo0hHhL4qtryXHmW .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Zo0hHhL4qtryXHmW .icon-shape p,#mermaid-svg-Zo0hHhL4qtryXHmW .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Zo0hHhL4qtryXHmW .icon-shape .label rect,#mermaid-svg-Zo0hHhL4qtryXHmW .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Zo0hHhL4qtryXHmW .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Zo0hHhL4qtryXHmW .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Zo0hHhL4qtryXHmW :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} capset VIRGL
capset VENUS
capset DRM
capset HSAKMT
submit_cmd buffer,ctx_id,ndw
virgl_context_lookup ctx_id
ctx->submit_cmd
vrend_decode
venus 协议解码
drm ccmd 解码
hsakmt 命令解码

8.4 命令缓冲的格式

不同后端的命令缓冲格式完全不同，但都遵循"头 + 载荷"的自描述结构，以便解码器按序推进。

8.4.1 VIRGL（OpenGL）命令

virgl 命令流是一串 (header, body)：header 里编码命令类型 和长度（dword 数） ，body 是参数。解码器（vrend_decode.c）读 header → 分派到对应处理函数 → 跳过 length 个 dword 到下一条。着色器以 TGSI 形式内嵌在命令里，由后端转成 GLSL（详见第9章）。

8.4.2 Venus（Vulkan）命令

venus 不是"翻译"，而是协议转发 ：Guest 侧 Mesa venus 驱动把 Vulkan 调用按 VK_MESA_venus_protocol 序列化成字节流，Host 侧 vkr_* 反序列化后几乎一一对应地重放 Vulkan 调用（详见第10章）。命令通过 venus 的 ring（环形缓冲）传输。

8.4.3 DRM native context 命令

drm 后端的命令是各驱动自定义的 ccmd（context command） ，例如 amdgpu_ccmd_*、msm_ccmd_*。解码后直接构造内核 DRM 的 submit ioctl（详见第11章）。

8.5 批处理：为什么要"攒着一起发"

跨越虚拟化边界（VM exit / VirtQueue 通知）本身有固定开销。如果每条 GL 调用都单独过一次边界，开销会淹没实际渲染。因此整条链路都在做批处理：

Mesa 侧把多条 API 调用攒成一个大命令缓冲，一次 submit；
VirtQueue 一次通知搬运多条命令；
后端解码器在一个循环里连续处理，减少上下文切换。

批处理的代价是延迟：攒得越久，首帧越慢。实践中由 Mesa 的 flush 策略（缓冲满、显式 flush、fence 等待）来平衡吞吐与延迟。

8.6 安全边界

命令来自 Guest，天然不可信。virglrenderer 在解码时必须假设命令可能是恶意构造的：

每条命令的长度、偏移、资源句柄都要边界校验，防止越界读写 Host 内存；
资源引用要校验是否属于该上下文（防止跨上下文越权，见第15章）；
submit_cmd 文档明确承诺"对恶意 buffer 内容安全"------这份承诺正是靠解码器里大量的校验代码兑现的。

这也是为什么高风险后端倾向于放进独立进程沙箱（Render Server）：即便解码器被攻破，爆炸半径也被限制在沙箱内。

8.7 常见问题与调试

EFAULT / 未定义行为：buffer 未按 4/8 字节对齐；
偶发花屏/崩溃：提交期间另一线程改了 buffer（违反并发契约）；
性能差 ：批处理粒度太小，边界穿越太频繁；用 tracing（第16章）看每帧提交次数；
命令解码报错：capset 与后端不匹配，或 Guest/Host 协议版本不一致。

小结

命令流是 virglrenderer 的主动脉：应用 → Mesa 编码 → VirtQueue → VMM → virglrenderer → 后端解码 → GPU；
submit_cmd 有明确的对齐/并发/安全契约；
核心层只按 ctx_id/capset_id 路由，解码逻辑归后端；
三类命令格式：virgl（TGSI 内嵌）、venus（协议转发）、drm（ccmd）；
批处理降低边界穿越开销，但要平衡延迟；
命令不可信，解码器承担安全校验。

至此，第三部分（关键机制）完成。下一部分深入四个后端的内部实现，从最经典的 VIRGL/OpenGL 后端开始。
