HP3458A 通过 GPIB-USB-HS 接到 PC，目标是采回覆盖一个完整周期的 90 个采样点：横轴 0 到 90、纵轴 -1 到 1。卡点不在画图，而在先找对仪器驱动，并用 NRDGS 把等间隔多点读数配出来。

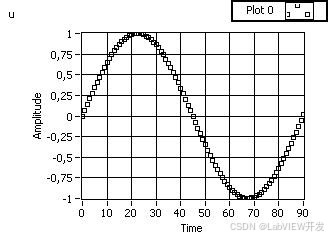

90 点采样正弦波形图，横轴 Time 从 0 到 90，纵轴 Amplitude 从 -1 到 1，每点用方框标出。
01 现象
被测对象是一段正弦波，需要一次性取回一个完整周期的 90 个采样点，也就是图上横轴 0 到 90 那 90 个方框的位置，纵轴幅度范围 -1 到 1。
要求不只是"取 90 个数"，而是这 90 个点要在时间轴上等间隔排开，采样间隔固定，这样拼出来的才是完整的正弦形状，后面的处理才有意义。
仪表是 HP3458A，中间用 GPIB-USB-HS 转换器接到 PC。
自己搭的 LabVIEW 程序只把仪表设置了一遍，既没有真正发起一次读数，也没有把数据取回来，所以跑完拿不到那 90 个点，波形自然出不来。
02 根因
直接用 GPIB 命令从零拼一套流程，最容易漏掉的就是"发起测量"和"取回数据"这两步；设置发下去了，仪表并没有开始按你要的节奏采。
正确做法是用仪器驱动，让驱动去负责这套时序。多点采集在驱动里有对应的函数：Configure Multipoint.vi 负责配置，Read Measurement 在配置成多点读数的状态下负责取回数据。
HP3458A 这一侧的关键命令是 NRDGS count,event：count 表示每个采样事件对应的读数个数，event 取 TIMER 时，读数的间隔就是 TIMER 设的采样周期，也就是 1/sampling_rate。把这两者配好，才能得到严格等间隔的一串采样点。
换句话说，采样的"个数"和"节奏"是由 NRDGS 和 TIMER 这两个地方决定的，而这一步在使用驱动时已经被封在配置函数里了，不需要每次自己拼。这也是先从驱动入手的原因：顺序、依赖、启动这些细节由驱动保证，人只需要把点数、时间间隔和量程填对。
03 怎么做
先装驱动，不要硬写命令：在 LabVIEW 里走 Tools>Instrumentation>Find Instrument Drivers 找 HP3458A 的驱动，选 project style 那一版装。
装好之后示例程序的位置是 Hardware Input and Output>Instrument Drivers>LabVIEW Plug and Play>Agilent 3458A Acquire Multiple Measurement，可以直接拿它改成 90 点。
配置多点用 Configure Multipoint.vi；它内部会调用 Config Sample Event.vi、Config Trigger Event.vi 和 Start Single Arm Measurement.vi。读取侧则用配置为多点模式的 Read Measurement，或者 HP 3458A Application Read Measurement ACV.vi。
还有两个被提到但没被确认的 VI 名，Configure Multiple.vi 和 Read Multiple.vi，当时并没有得到"改用它们就行"的结论，遇到时可以对照手册自己判断。
如果坚持手写命令，设置串大致是这些：
```
TARM HOLD;AZERO OFF;DCV Range;
APER Aper;NRDGS Num,TIMER;
TIMER Tsamp;
TRIG LEVEL;LEVEL 0,DC;DELAY 0;LFILTER ON;
```
关于驱动里的 trigger count 和 sample count 与手册命令是否一一对应，当时的答复只是"手册里肯定列出了驱动生成的这些命令"，属于需要自己逐条核对的方向，没有给出确定结论。
跑通之后要做的验证也很简单：把采集点数设成 90，看时间轴上的点是不是均匀排布、点数是不是正好 90。如果点数多了或少了，回到 count 上找；如果点之间疏密不匀，回到 TIMER 给的采样周期上找。这两个地方对应的是同一个配置环节，改之前先把当前值记下来。
04 记住这几条
- 先找驱动，别从零拼 GPIB 命令；漏掉发起和取回是这类程序最常见的缺口。
- NRDGS count,event 配合 TIMER=1/sampling_rate，是拿到等间隔多点读数的钥匙。
- 示例程序路径 Hardware Input and Output>Instrument Drivers>LabVIEW Plug and Play>Agilent 3458A Acquire Multiple Measurement 可以直接借用。
- 驱动生成的命令与手册是否一致，当时没有确认，需要自己对照手册核对。
- 验证只看两件事：点数对不对、点距匀不匀。
