TDS2024 示波器 + LabVIEW 波形怎么抓？

Tektronix TDS2024 是泰克的数字存储示波器，抓单次波形、边沿触发、自动测量这些常用功能都有。上电浪涌、偶发毛刺、产线上的波形判定------这些靠人眼看屏幕再手抄，既抓不住也记不住。

上电浪涌捕获。 电源、电机驱动上电瞬间的浪涌电流，靠人盯着屏幕根本抓不住，得让程序等着触发。

产线波形判定。 每个产品测一遍波形，判幅值、频率、上升时间是否合格，人工判标准不一致。

信号完整性检查。 看时钟的过冲、振铃、上升沿，需要把波形数据抓下来做定量分析而不是目测。

长期趋势监测。 把某个参数（峰值、频率）按时间画成趋势，看它有没有缓慢漂移。

抓不住。 浪涌只有几十毫秒，人手反应不过来，等按下去的时候波形早过去了。

量不准。 目测读数只能看个大概，上升时间、过冲量这些指标要算。

存不下。 一屏几万个点，靠人工抄或者截图都没法做后续分析。

抓浪涌这类活，瓶颈不在示波器，在于「人得一直守着」。要让机器自己守、自己抓、自己判，得先选一个合适的开发平台。

第一，波形在 LabVIEW 里是原生数据类型。 示波器取回来的一屏数据，在别的语言里是要自己解析的二进制块，在 LabVIEW 里直接就是「波形」------接上波形图就显示，转成数组就能算上升时间、过冲，一行解析代码都不用写。

第二，等待触发和处理可以同时进行。 程序一边等触发，一边刷新界面、一边判上一屏的结果，触发一到立刻取数。要是单线程串着写，等触发那段时间界面就死了，现场会以为程序卡了。

第三，算指标不用自己写算法。 峰值、峰峰值、上升时间、频率这些量，在 LabVIEW 里都是现成的数组运算；也可以直接问仪器要它内部硬件测出来的结果。两边哪边合适用哪边，比自己拉一屏波形回来硬算要省事得多。

第四，换接口、换型号都不动上层逻辑。 仪器通信统一走 VISA 这一层，今天用 USB、明天改以太网或者 GPIB，程序主体一行不改。产线上仪器换代是常事，这个特性省下的维护成本很实在。

**核心思路是：先让示波器进入等待触发状态，再让被测件上电。**触发一到，波形被锁定，程序再把数据取回来算指标。顺序反了，浪涌早过去了。

具体动作是四步：配置通道与时基、设触发条件、等触发、取波形。读回来的二进制波形块会被解析成 LabVIEW 的波形数据类型，接上波形图就能显示，取最大值、算上升时间都是现成的数组运算；也可以直接读仪器内部硬件测量出来的参数值，省掉上位机一整段信号处理代码。

围绕这个骨架还能长出别的用法：连续采集 放在循环里反复抓，适合长时间监测；多次采集 攒一批波形做统计；FFT 把时域数据换到频域看；自动测量 直接取指标；趋势图把每次测得的参数按时间画出来，看长期漂移。

这些用法共用同一个配置与读取的骨架，换场景改的只是参数和后面的处理，程序主体不用动。

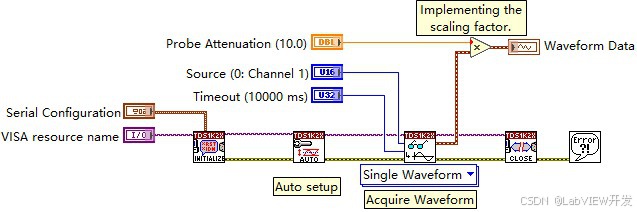

抓取单次波形：配置通道与时基，读取回一个波形数据类型

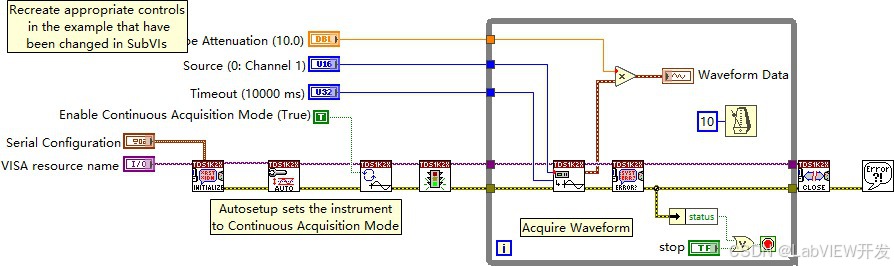

连续采集：放在循环里反复抓，适合长时间监测

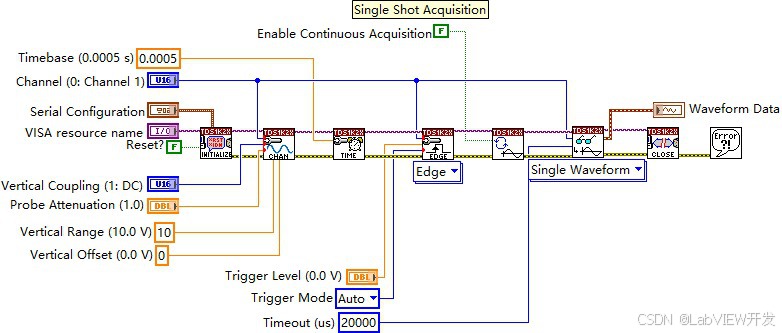

边沿触发采集：先让示波器等触发，事件到了才采------抓浪涌靠的就是这个

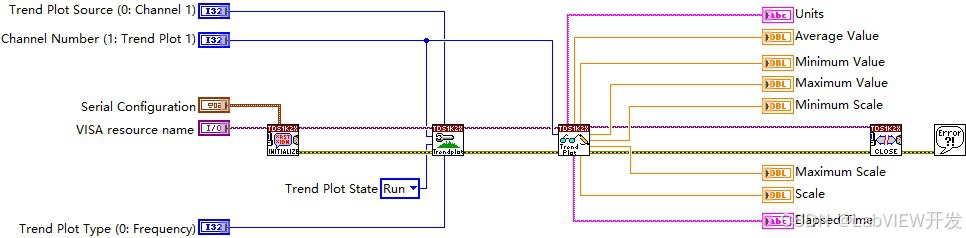

趋势图：把每次测得的参数按时间画出来，看长期漂移

抓得住。 程序先进入等待触发状态，上电瞬间自动采集，几十毫秒的浪涌也不会漏。

量得准。 波形转成数组之后，峰值、峰峰值、上升时间、频率都是程序算的，不受人的判断影响。

判得一致。 判据写进程序，每个产品用同一套标准。

留得下。 波形数据带时间戳存成文件，事后要复查随时能调出来。

如果你手上的活儿符合下面几条，这套思路基本可以照搬：

这类项目的核心，不是把某一次测量做得多漂亮，而是把「测量」变成可重复、可追溯、可批量的流程。流程立起来了，后面每加一个测点、每换一台仪器，省下的都是真金白银。

第一，触发模式必须设 Normal 或 Single。 设成 Auto 时，没有触发事件示波器也会自动产生一屏「看起来正常」的波形，程序照单全收，得出完全错误的结论。

第二，顺序不能反。 必须先让示波器进入等待触发状态，再给被测件上电。反过来做，浪涌早过去了。程序里要有人机交互提示，别靠时序侥幸。

第三，波形数据量要考虑。 连续采集时如果每屏都存，数据量会很大，要做分段或者只存特征值。

第四，示波器的带宽要够。 测量端的带宽低于被测信号的主要频率成分，看到的就不是真实的波形。
