GitHub 今日推荐｜DiPlay：让 iPhone CarPlay 直连 BYD 车机，无需硬件适配器

一句话看懂

项目地址：github.com/shihabal3am...

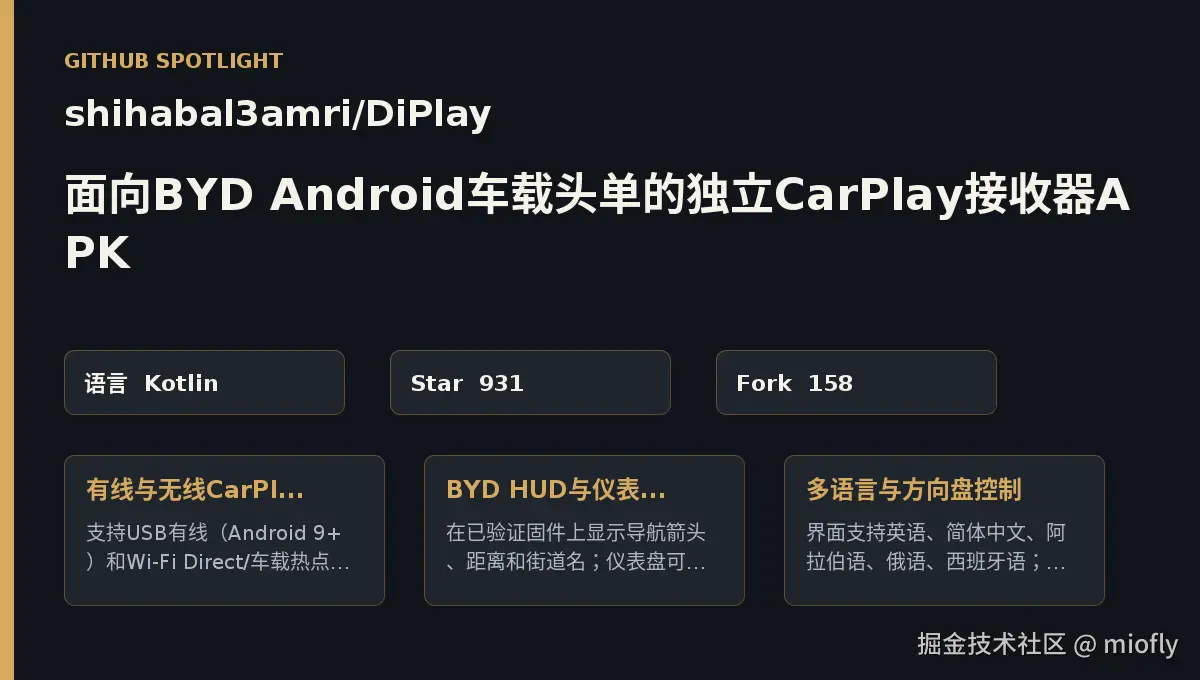

DiPlay 是一个安装在 BYD 车载头单（Android 系统）上的 APK，让 iPhone 通过 USB 或 Wi-Fi 直接投射 CarPlay 界面，不依赖任何外置硬件适配器。当前版本 0.2.7，处于公开预览阶段，931 颗 Star、158 个 Fork。

它解决什么问题

BYD 的 Android 车载系统（DiLink）原生不支持 CarPlay。官方解法是购买 Carlinkit 之类的硬件 dongle。DiPlay 把这个中间人的角色塞进一个 APK：头单已运行 Android，具备 USB Host 和 Wi-Fi 能力，缺的只是软件层面的 iAP2 协议握手、MFi 身份认证和 AirPlay 会话管理。DiPlay 把这三层全部在应用层实现，装上即用。包名 com.shihab.diplay，可与 DiAuto 共存，但每次只能运行一个投射应用。

核心概念速览

iAP2 ：iPhone 和配件之间的握手与控制协议，负责建立 CarPlay 会话。DiPlay 在 Iap2LinkEngine 等类中实现了完整的链路层状态机。

AirPlay Session ：CarPlay 的屏幕和音频流传输协议。AirPlaySession 负责 RTSP 帧交换、配对认证、HID 触摸输入编码，以及流的建立和释放。

MFi / Accessory Identity：iPhone 只信任持有合法身份证书的配件。DiPlay 使用从 Carlinkit 公开固件中提取的实验性 identity，并非正式 MFi 认证，私钥可从 APK 中提取。

HUD ：DiPlay 通过 BydHudBridge 和 BydHudProtocol 将 iPhone 导航指令转换为 BYD 专有协议帧，发往车载 HUD。

Wi-Fi Direct ：无线 CarPlay 的主要后端，由 WifiP2pGroupManager 管理，需要 Android 10+。

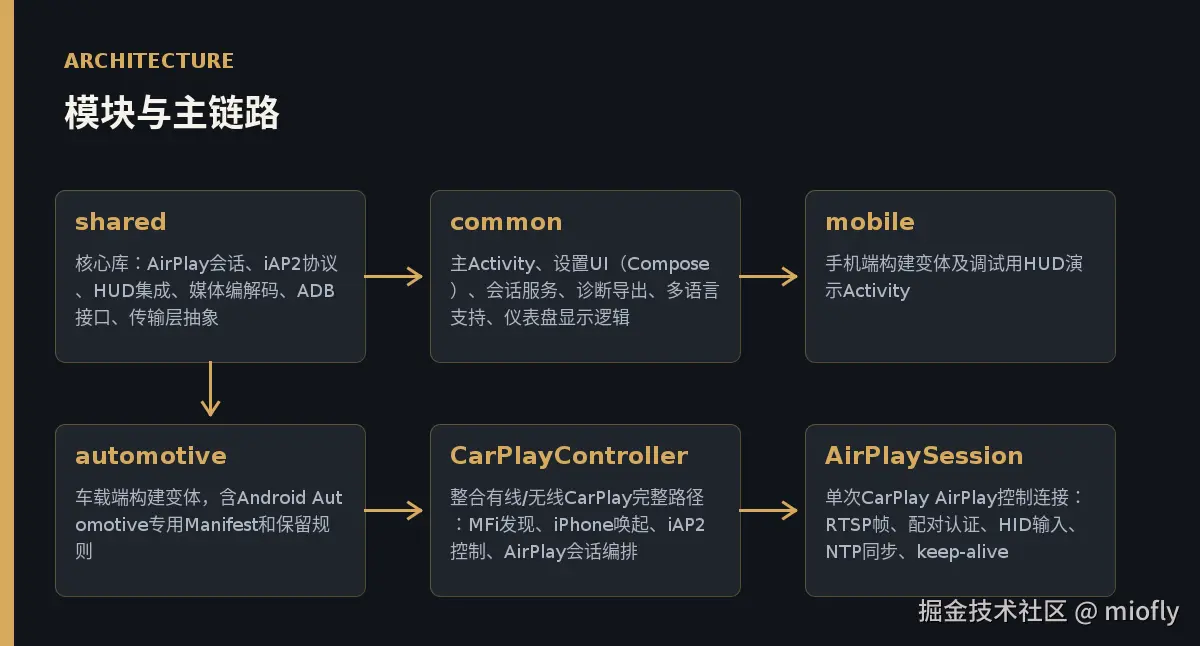

架构拆解

项目分四个 Gradle 模块：

• shared ：核心库（Kotlin 1,638,681 字节），包含 AirPlay 会话、iAP2 协议、HUD 集成、媒体编解码、ADB 接口和传输层抽象。NDK 构建支持 arm64-v8a、armeabi-v7a、x86_64，minSdk=28，targetSdk=37。
• common ：主 Activity、Compose 设置界面、会话服务（DiPlaySessionService）、诊断导出、多语言支持和仪表盘显示逻辑。
• mobile：手机端构建变体及调试用 HUD 演示 Activity。
• automotive：车载端构建变体，含 Android Automotive 专用 Manifest 和混淆保留规则。

核心数据流向：

DiPlaySessionService（生命周期管理）
        │
        ▼
 CarPlayController（总编排）
   ├── IphoneUsbHost / WifiP2pGroupManager（iPhone 发现）
   ├── Iap2LinkEngine（iAP2 链路层状态机）
   ├── Iap2MfiAuthenticationClient（MFi 身份认证）
   └── AirPlaySession（AirPlay 控制连接）
         ├── PairSetup / PairVerify（配对与加密）
         ├── H.264 解码渲染（屏幕流）
         └── AirPlayHid（触摸/HID 输入回传）

NavigationOutputWorker → BydHudBridge → BYD HUD 硬件

关键实现走读

iAP2 链路握手起点：Iap2LinkEngine.start

/** Starts a link attempt. Wired CarKit uses [wiredInitiator] = true. */
fun start(wiredInitiator: Boolean, nowMillis: Long) {
    if (state != State.IDLE) return
    state = State.DETECTING
    if (!appendOutput(IAP2_MARKER)) return
    markerDeadlineMillis = nowMillis + MARKER_RESEND_MILLIS
    if (wiredInitiator && state != State.DEAD) enterNegotiating(nowMillis)
}

检查链路是否处于空闲状态，切换到 DETECTING，向输出缓冲区写入 IAP2_MARKER 标记帧，设置重发超时；有线模式下立即进入 NEGOTIATING 阶段。IDLE 守卫防止重复启动，appendOutput 返回值检查确保写入失败时不继续推进状态。wiredInitiator 在此处控制路径分叉------有线可立即协商，无线需等待网络层就绪。Iap2LinkEngine 不直接操作 Socket 或 USB 流，只写入输出缓冲区，由上层传输层负责发送。没有这个握手，iPhone 不会识别到合法 iAP2 配件，整个投射流程在最初阶段就会终止。

仪表盘 UI 切换：AirPlaySession.setClusterUiShown

fun setClusterUiShown(shown: Boolean): Boolean {
    val uuid = AirPlayInfoPlist.ALT_UUID
    if (!shown) return sendCommand(mapOf("type" to "stopUI", "params" to mapOf("uuid" to uuid)))
    val url = config.cluster?.initialUrl ?: return false
    return sendCommand(mapOf("type" to "showUI", "params" to mapOf("uuid" to uuid, "url" to url))) &&
        sendCommand(mapOf("type" to "forceKeyFrame", "params" to mapOf("uuid" to uuid)))
}

关闭时发 stopUI；打开时先发 showUI，再发 forceKeyFrame 强制 iPhone 立即输出一帧完整图像。forceKeyFrame 是必要的------若只发 showUI，iPhone 可能等到下一个 P 帧周期才更新，驾驶员会看到短暂空白。config.cluster?.initialUrl ?: return false 保证没有配置集群 URL 时不发出格式错误的命令。流本身不中断，只是 iPhone 切换绘制目标。没有它，仪表盘屏幕无法按需切换 CarPlay UI，地图/转向卡/双显模式全部失效。

动手上手

DiPlay 安装在车载头单上，不是手机上。

第一步：下载 APK 并安装到头单

可验证结果：ADB 返回 Success，头单应用列表中出现 DiPlay 图标。

第二步：有线 CarPlay

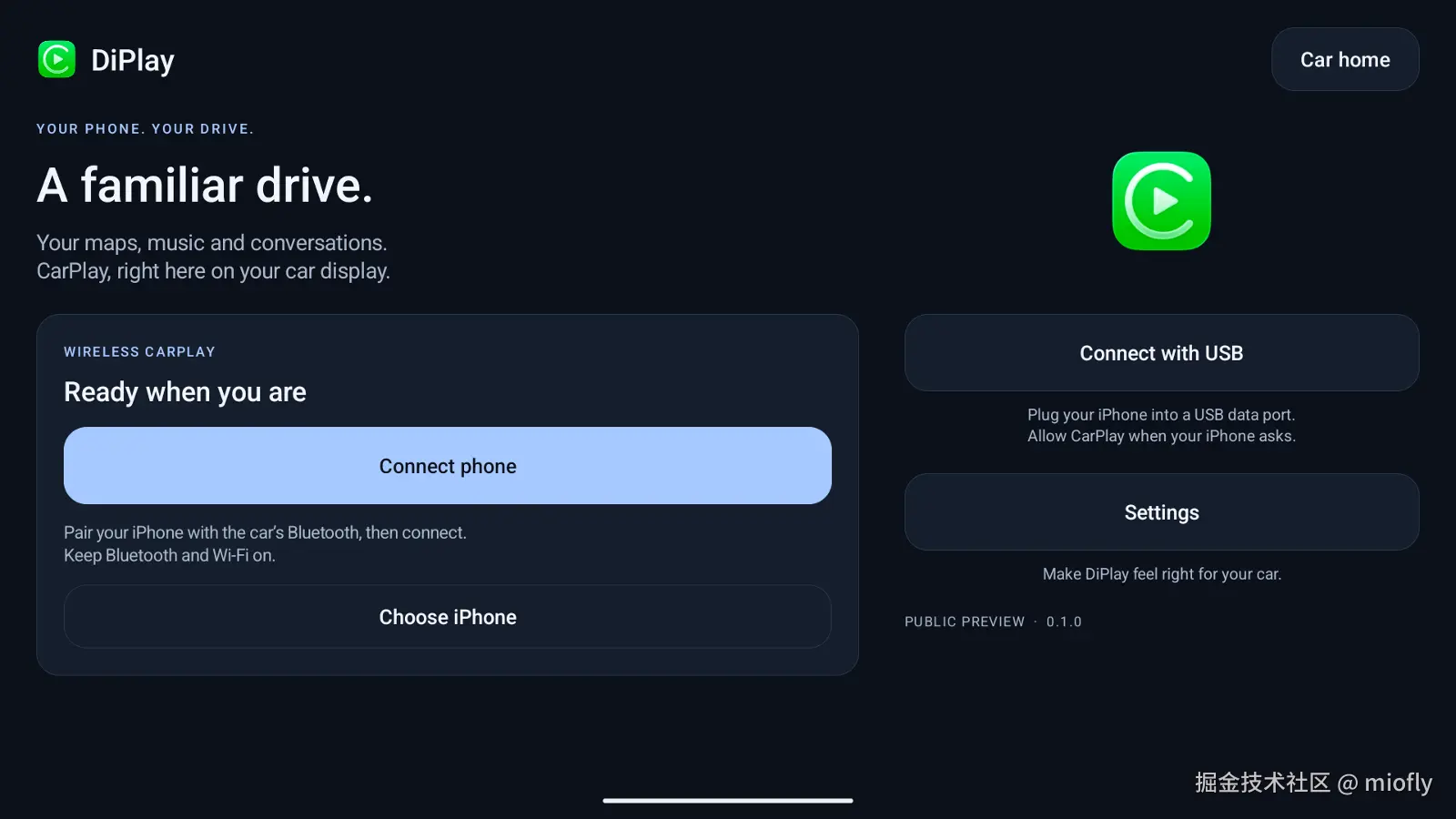

1. 在头单上启动 DiPlay
2. 用 USB 线将 iPhone 连接至头单 USB 口
3. iPhone 弹出「信任此电脑？」提示，点击「信任」

可验证结果：DiPlay 界面切换为 CarPlay 投射画面，iPhone 状态栏出现 CarPlay 图标。

第三步：无线 CarPlay（需要 Android 10+）

1. 在头单上启动 DiPlay，切换到无线模式
2. 应用自动通过 WifiP2pGroupManager 建立 Wi-Fi Direct 组
3. 在 iPhone「设置 → 通用 → CarPlay」中找到头单设备名并连接

第四步：验证 HUD（仅已验证固件）

在 CarPlay 内启动导航应用（Apple 地图或 Google Maps）
观察 HUD 或仪表盘区域是否出现导航箭头和街道名

可验证结果：HUD 显示当前导航指令（箭头类型、距离数值、街道名称），与 iPhone 导航画面同步。

应用场景

BYD 车主日常使用：拥有搭载 DiLink Android 系统的 BYD 车型，不想额外购买硬件适配器。安装 APK 后即可使用 Apple 地图、Waze、Spotify 等 CarPlay 应用，方向盘媒体键和长按 Siri 均正常工作。界面支持简体中文。

二手 BYD 头单二次开发 ：DiPlay 提供了完整的 iAP2 + AirPlay 实现参考，Iap2LinkEngine 的状态机设计和 AirPlaySession 的协议处理逻辑可作为学习材料。

HUD 导航集成研究 ：BydHudBridge 将 iPhone 导航指令转换为 BYD 专有 HUD 协议帧，是少见的公开 Kotlin 实现案例，具体固件适配范围见 docs/BYD_NAVIGATION.md。

多语言车载界面测试：界面支持英语、简体中文、阿拉伯语、俄语、西班牙语。

独立分析

以下为独立分析，仅代表基于项目结构和代码的判断，不构成官方立场。

CarPlayController 的职责边界问题

CarPlayController.kt 的 import 列表横跨 bluetooth、usb、network、transport、airplay、iap2、hud 几乎全部子系统，是典型的「上帝类」模式。短期内降低了接口层复杂度，但随着功能增加，这里会成为修改冲突最密集的地方。当前 0.2.7 的 31 个 open issue 中，若多个并发修复都需要动 CarPlayController，合并成本会持续升高。将热点管理和 iAP2 路径抽离为独立 coordinator 是值得考虑的方向。

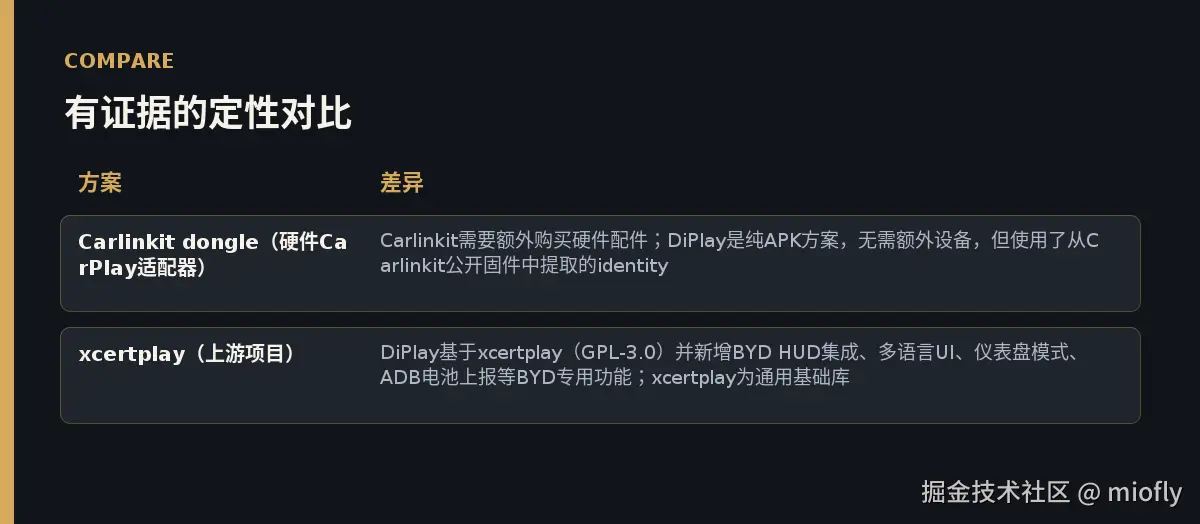

与 Carlinkit dongle 的本质差异

Carlinkit 需要额外购买硬件，DiPlay 是纯 APK 方案------这是最直接的用户收益。但 DiPlay 使用的 accessory identity 正是从 Carlinkit 公开固件中提取的，两者在 identity 层面共享同一个法律风险敞口：Apple 若吊销该 identity，两个方案同时失效。

与上游 xcertplay 的关系

DiPlay 基于 xcertplay（GPL-3.0），新增了 BYD HUD 集成、多语言 UI、仪表盘模式和 ADB 电池上报等 BYD 专用功能。上游协议层的 bug 修复可以流入 DiPlay，但 BYD 专用功能的维护压力完全落在 DiPlay 自身。

accessory identity 是最大的不确定性

README 明确说明：「The APK bundles an experimental accessory identity recovered from public Carlinkit firmware, not a newly provisioned MFi identity for DiPlay. A bundled private key is extractable.」Apple 可以在任何时间吊销该 identity 使所有已安装版本失效；私钥可被提取意味着任何人可以用同一 identity 制作仿冒配件。对普通用户日常使用感知不强，对企业部署或安全敏感场景是明确的禁止项。

局限与风险

• 品牌锁定：官方仅支持 BYD 车型，其他品牌明确声明不支持，没有添加兼容性修复的计划。
• accessory identity 风险：私钥可从 APK 提取，Apple 未来可能吊销该 identity，届时所有版本同时失效，无法通过版本更新规避，除非项目获取新的合法 MFi identity。
• 0.2.7 未经单独车载测试：当前版本没有经过独立的车载环境测试，更广泛的头单和 iOS 版本兼容性无保证。
• 偶发音频中断：0.2.7 中此问题未修复，推迟至后续版本，对日常使用影响明显。
• HUD 功能依赖固件版本：仅在已验证的 DiLink 5.1 固件上确认可用，并非所有 BYD 车型都能用到。
• Android 版本要求：有线 CarPlay 需要 Android 9+，无线 CarPlay 需要 Android 10+，老款头单系统版本较低则无法使用无线模式。
• ADB 功能依赖头单支持：仪表盘流暂停和电池上报等功能需要头单支持 DiLink 5.0/5.1，是可选功能，不影响基础 CarPlay 投射。
• GPL-3.0 许可证：项目遵循 GPL-3.0，基于此进行的修改和分发需要开源。首页/设置 UI 来自 DiAuto（AGPL-3.0），AGPL 传染性更强，混合使用需注意许可证合规。

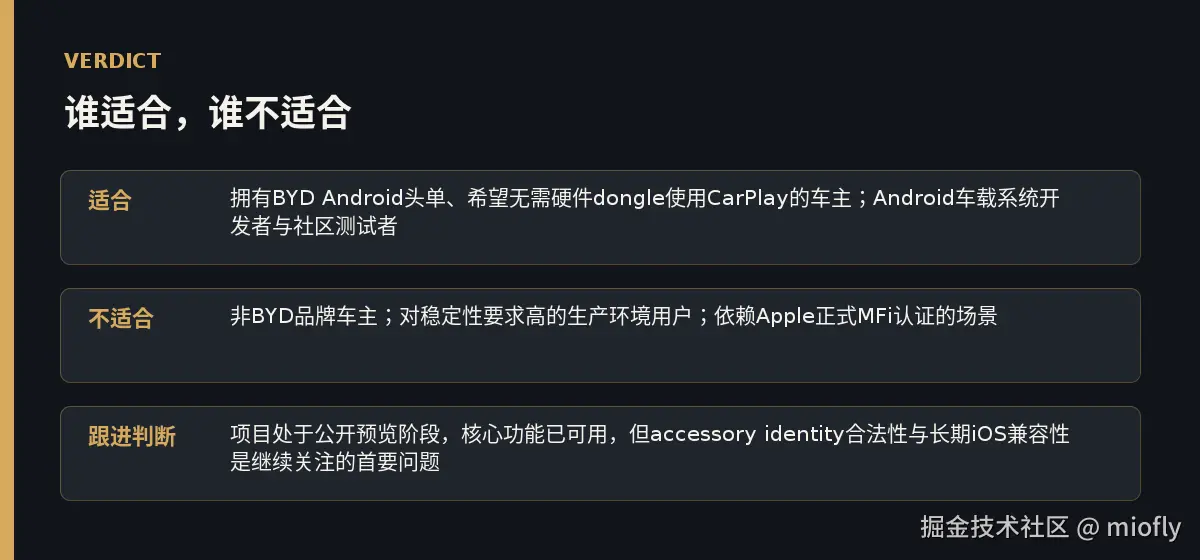

结论卡片

适合谁用：拥有 BYD Android 头单、不想额外购买硬件 dongle 的车主；Android 车载系统开发者；社区测试者。

不适合谁：非 BYD 品牌车主；对稳定性有生产级要求的场景；依赖 Apple 正式 MFi 认证的商业部署。

后续关注点：项目已进入可用状态，核心流程（iAP2 握手、AirPlay 会话、HUD 集成）的实现完整度超出了「实验性 demo」的范畴。最值得持续关注的不是功能迭代，而是 Apple 对所用 accessory identity 的态度------这一点项目自身无法控制，却决定了整个方案的生命周期上限。

---
