无刷电机（BLDC）的本质，是用电子开关 + 转子位置检测 ，取代了有刷直流电机里那对会磨损的碳刷与换向器。电机本体没变复杂，复杂的是控制器------而正是这个"复杂"，换来了寿命、效率和功率密度的数量级提升。

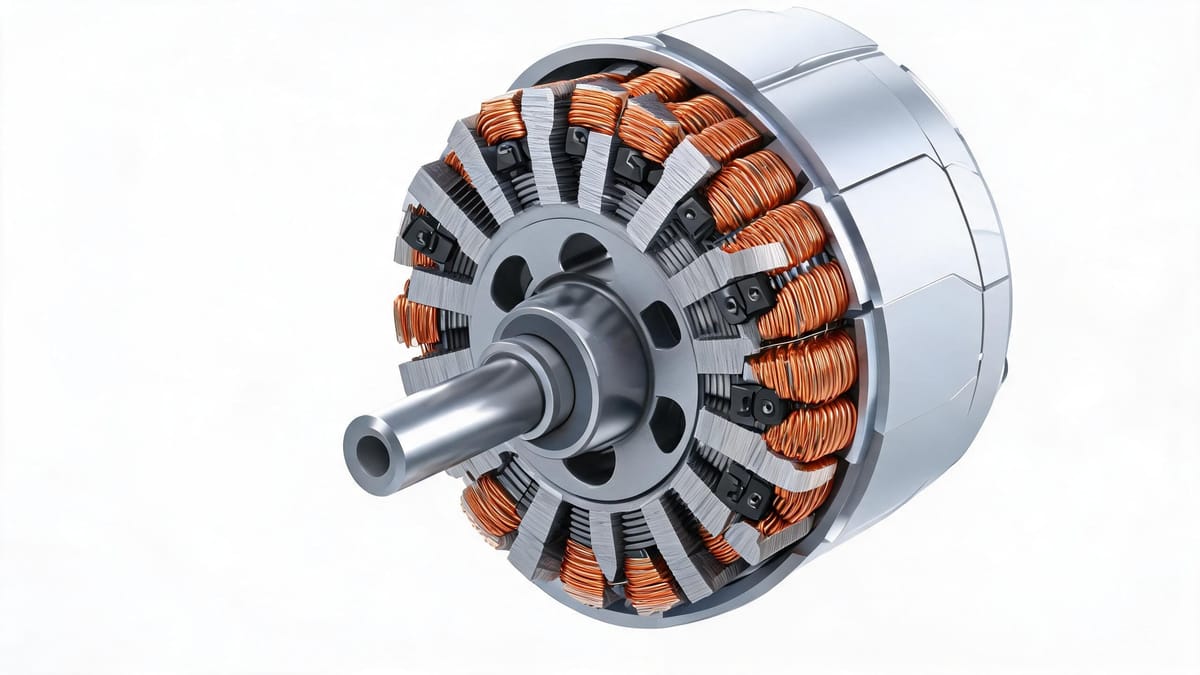

图：无刷直流电机剖视结构------转子永磁体、三相定子绕组与霍尔传感器一览
一、从有刷电机说起：为什么要"无刷"
有刷直流电机是怎么转的
有刷直流电机（Brushed DC Motor）的结构是：
-
定子：永磁体，提供固定磁场；
-
转子：绕组（电枢），通电后在磁场中受力旋转；
-
换向装置 ：碳刷 + 机械换向器。
转子的绕组随转子一起转，如果不换向，绕组转过 180° 后受力方向就会反转，电机就会来回摆动而不是连续旋转。换向器的作用就是在绕组越过中性面的瞬间，把电流方向反过来，让转矩方向始终一致。
有刷结构的三个致命短板
| 短板 | 后果 |
|---|---|
| 碳刷机械摩擦 | 磨损产生碳粉，寿命有限（典型 1000～3000 小时），需定期更换 |
| 换向火花 | 产生电磁干扰（EMI），在易燃易爆环境有安全隐患 |
| 接触电阻与压降 | 效率损失，发热集中在转子（散热困难） |
无刷电机把这些短板一次性解决：把永磁体搬到转子上，把绕组放到定子上（定子散热容易得多），换向交给电子电路完成。

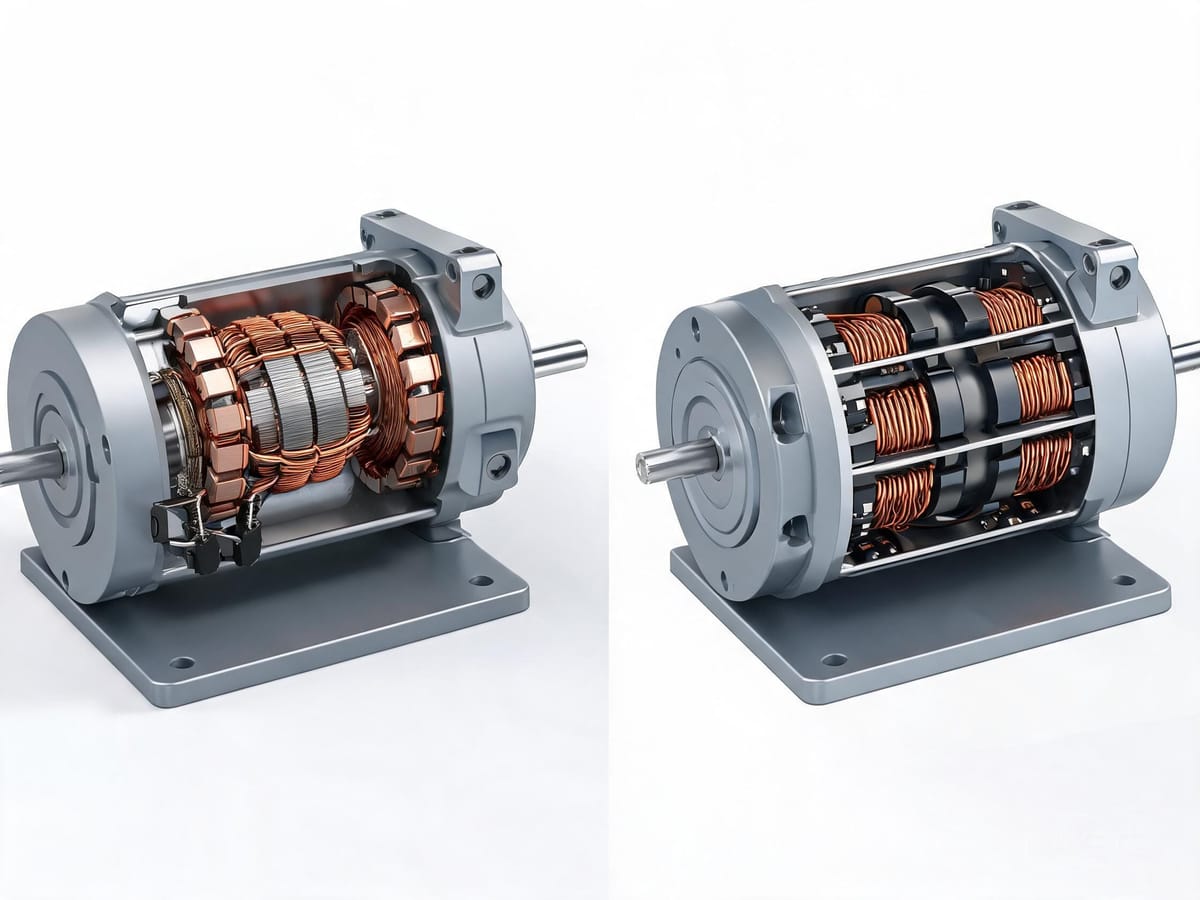

图：有刷电机（碳刷+换向器）与无刷电机（电子换向）的内部结构对比
二、BLDC 是怎么转起来的
基本构造
| 部件 | 说明 |
|---|---|
| 转子 | 永磁体（贴装稀土磁钢），2～8 对极常见 |
| 定子 | 三相绕组（常见 Y 形连接），采用集中绕组 |
| 位置传感器 | 3 个霍尔元件（Hall Sensor），间隔 120° 电角度布置；或采用无传感器方案 |
| 控制器 | 三相逆变桥（6 个功率管）+ 控制逻辑 |
电子换向：六步换向法
BLDC 最经典的控制方式是六步方波驱动（Six-Step / Trapezoidal Commutation）：
-
三个霍尔传感器检测转子磁极位置，输出 6 种状态组合（每 60° 电角度变化一次）；
-
控制器根据霍尔状态，决定三相绕组中哪两相导通；
-
采用两两导通方式：每相导通 120° 电角度，每 60° 电角度换相一次；
-
定子产生跳跃式旋转磁场，转子永磁体跟随旋转。
关键点 ：BLDC 只需要知道换相点的位置（每 60° 一次），而不需要连续的精确角度。这就是它常用成本较低的霍尔传感器，而不需要昂贵编码器的原因。

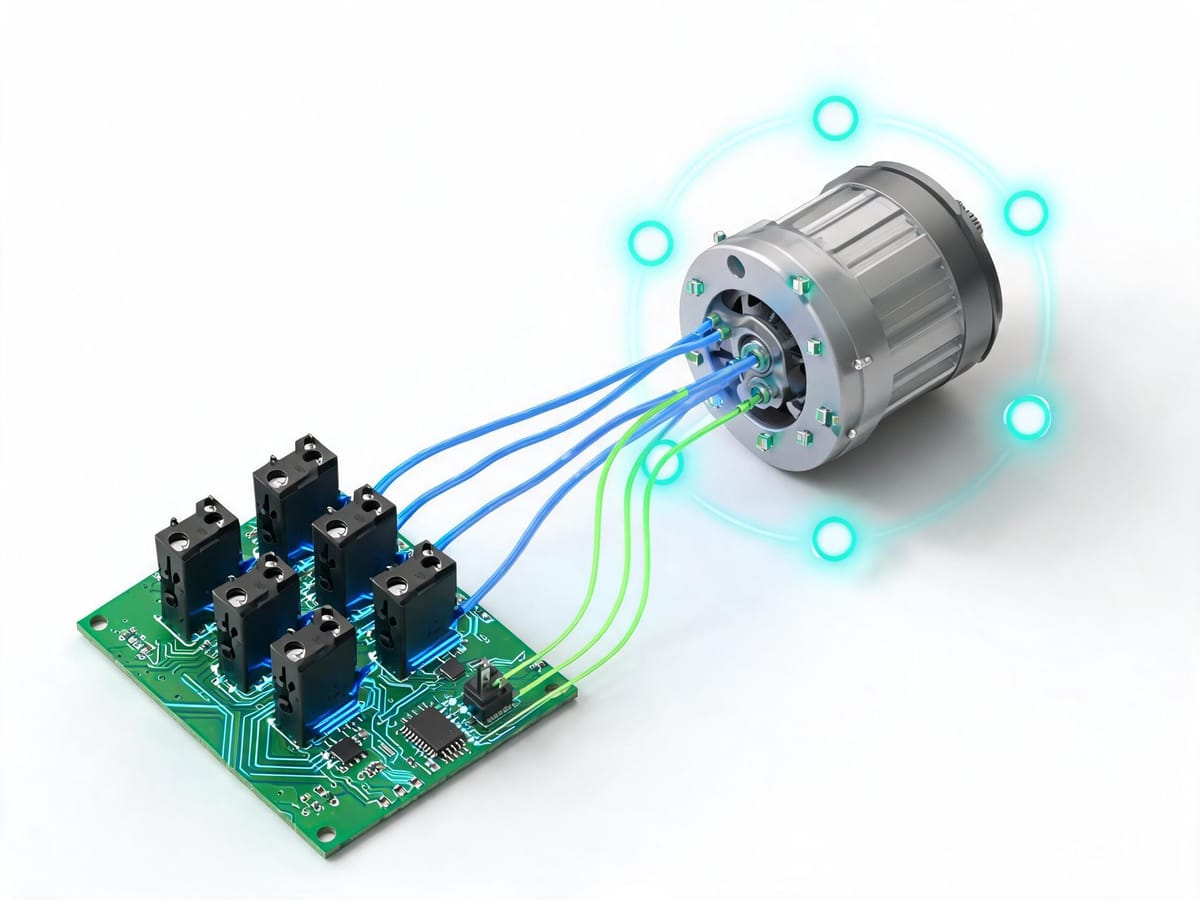

图：BLDC 六步电子换向------三相逆变桥按霍尔信号时序给绕组两两通电
反电动势：梯形波
绕组在磁场中旋转会产生感应电动势，方向与外部电压相反，称为反电动势（Back-EMF） 。BLDC 的磁路设计使其在气隙中产生梯形分布 的磁密，因此反电动势波形是梯形波。
这也是 BLDC 与 PMSM 最根本的电磁学差异------见下文第四章。
无传感器（Sensorless）控制
霍尔传感器增加了成本、体积和故障点。因此可以不装传感器 ，通过检测未导通相的反电动势过零点来推算转子位置。
代价 ：电机静止时没有反电动势，因此无传感器方案启动困难、低速性能差。所以：
-
风扇、水泵、无人机（对启动平稳性要求不高）→ 无传感器；
-
需要低速大扭矩、频繁启停、带载启动 → 必须用霍尔或编码器。
三、BLDC vs 有刷直流电机
| 对比项 | 有刷直流电机 | 无刷直流电机（BLDC） |
|---|---|---|
| 换向方式 | 机械（碳刷+换向器） | 电子（逆变桥） |
| 磁场位置 | 定子永磁，转子绕组 | 转子永磁，定子绕组 |
| 寿命 | 受碳刷磨损限制，1000～3000 h | 仅受轴承限制，可达 20000 h 以上 |
| 效率 | 75%～80% | 85%～90%+ |
| 功率密度 | 较低 | 高（转子无绕组，散热好、惯量小） |
| 噪声 | 有刷摩擦噪声 | 低（低速仍有转矩脉动噪声） |
| EMI | 换向火花产生强干扰 | 干扰小 |
| 维护 | 需定期换碳刷 | 免维护 |
| 控制器 | 简单（调压即可） | 复杂（必须电子换向） |
| 成本 | 电机便宜，系统便宜 | 电机贵，控制器贵 |
结论很直接：除了极低成本和极简控制的场合（玩具、简易风扇），BLDC 在各维度全面胜出。这也是为什么过去二十年里，BLDC 在电动工具、无人机、电动车、家电领域的渗透率持续快速上升。
四、BLDC vs PMSM：最容易混淆的一对
这是搜索量极高（"bldc vs pmsm motor"）也最容易被讲错的话题。
先说结论：它们是同一家族，差异主要在"怎么驱动"
从电机本体看，BLDC 和 PMSM 都是永磁同步电机 ------转子永磁、定子三相交流绕组、无电刷、电子换相。学术界普遍认为 BLDC 是 PMSM 的一个特例/子类。
真正的差异来自历史上不同行业的命名习惯：
-
BLDC 一词源自电子与家电行业；
-
PMSM 一词源自工业驱动、自动化与汽车行业。
五项具体差异
| 差异点 | BLDC | PMSM |
|---|---|---|
| 反电动势波形 | 梯形波 | 正弦波 |
| 定子绕组 | 整距集中绕组 | 短距分布绕组（有时分数槽/正弦绕组） |
| 运行电流 | 矩形波（方波电流） | 正弦波 |
| 永磁体形状 | 瓦片形，气隙磁密呈梯形分布 | 抛物线形，气隙磁密尽量呈正弦分布 |
| 运行方式 | 绕组两两导通，每相导通 120° 电角度，每 60° 换相；只需换相点检测 | 三相同时工作，每相相差 120° 电角度；需要连续位置检测 |
性能差异
| 性能 | BLDC（六步方波） | PMSM（正弦/FOC） |
|---|---|---|
| 转矩脉动 | 较大（换相时产生脉动） | 小（转矩平滑） |
| 低速平稳性 | 一般 | 优秀 |
| 噪声 | 中（换相噪声明显） | 低 |
| 效率 | 高（峰值效率高） | 很高（部分负载效率更优） |
| 控制器复杂度 | 低（六步逻辑简单，算力要求低） | 高（需 Park/Clark 变换，需较强 MCU） |
| 位置传感器 | 常用霍尔（成本低） | 常用编码器/旋变（精度高） |
| 系统成本 | 低 | 高 |
| 典型应用 | 无人机、电动工具、风机、水泵、电动车轮毂 | 伺服系统、机器人关节、电动车主驱、空调压缩机、电梯 |
一个重要趋势：FOC 正在抹平这条界线
FOC（磁场定向控制 / 矢量控制） 的出现，让一台标称 BLDC 的电机也能用正弦波电流驱动，从而获得接近 PMSM 的平滑转矩。反过来，PMSM 用六步驱动也能转，只是性能打折。
所以现代工程实践中的判据不是"它叫什么"，而是：
-
反电动势波形更接近梯形还是正弦？ → 决定它更适合哪种驱动方式；
-
你的应用对低速平滑度和噪声有多敏感？ → 决定是否值得上 FOC；
-
成本预算允许多贵的控制器和传感器？ → 决定最终方案。
实用建议 ：预算允许时，优先选择 FOC 驱动。今天的中高端 MCU 已经能把 FOC 做得非常廉价，而它带来的低噪声、低脉动、高效率，在绝大多数应用里都值回票价。
五、BLDC 的关键控制技术：FOC 与 SVPWM
FOC（磁场定向控制）
FOC 的数学本质是通过两次坐标变换，把交流电机的控制"变成"直流电机的控制：
| 变换 | 作用 |
|---|---|
| Clark 变换 | 三相静止坐标 → 两相静止坐标（α-β） |
| Park 变换 | 两相静止 → 两相旋转坐标（d-q），把交流量变成直流量 |
| 反 Park 变换 | d-q → 两相静止，生成 SVPWM 调制信号 |
核心收益 ：把励磁电流（Id）和转矩电流（Iq）解耦独立控制------Id 控制磁场，Iq 控制转矩，就像控制直流电机一样简单直接。
SVPWM（空间矢量脉宽调制）
SVPWM 是一种比传统 SPWM 更高效的 PWM 调制方式：
-
直流母线电压利用率提高约 15%；
-
谐波含量更低，电机损耗与噪声更小；
-
数字化实现方便，是现代电机控制的事实标准。
立迈胜 NiMotion 的 BLM 一体化无刷电机与 PMM/PSM 一体化伺服电机，均采用 FOC 磁场定向控制 + SVPWM 驱动方案。
六、BLDC 的典型应用与选型要点
应用场景速查
| 场景 | 选型要点 |
|---|---|
| 无人机 / 航模 | 追求功率密度与高转速，无传感器方案为主；"bldc motor for drone" 是典型搜索需求 |
| 电动滑板车 / 电动车轮毂 | 低速大扭矩，需霍尔传感器；控制器功率要大 |
| 巡检机器人云台 / 旋盖机 / 灌装 | 中低速、需位置或速度闭环 → 需编码器反馈的一体化方案 |
| 医疗泵 / 分析仪 | 低噪声、低发热、长寿命 → 必须用 FOC，避免转矩脉动 |
| 风机 / 水泵 | 效率优先，无传感器即可 |

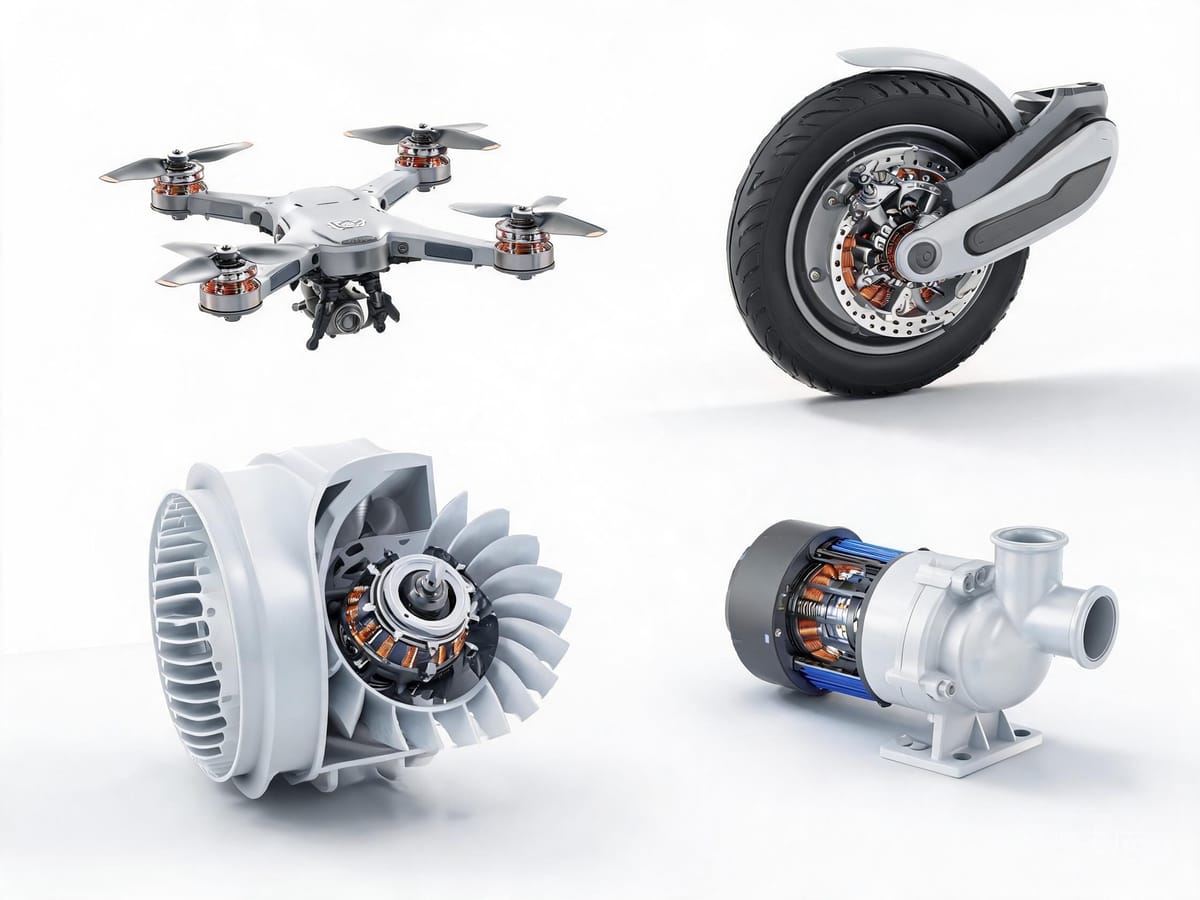

图：BLDC 典型应用------无人机、电动车轮毂、风机水泵等功率密度与效率优先的场合
选型五步
-
定转矩与转速曲线 --- 找出峰值转矩（通常发生在启动或加速段）；
-
定供电电压 --- 低压（24/48V）安全性高，高压（220/310V）功率密度更好；
-
定传感器方案 --- 需要带载启动/低速大扭矩 → 霍尔或编码器；否则无传感器；
-
定驱动方式 --- 成本极敏感用六步方波；要求低噪高效用 FOC；
-
定结构形态 --- 分体式（电机+驱动器）还是一体化（驱控一体）。
一体化 BLDC 的参考价值
以立迈胜 NiMotion BLM42 系列一体化无刷电机为例：
| 项目 | 参数 |
|---|---|
| 供电电压 | DC 24V |
| 额定功率 | 25 W / 45 W |
| 额定转速 | 3000 rpm |
| 额定电流 | 1.1 A / 2.8 A |
| 额定转矩 | 0.08 N·m / 0.15 N·m |
| 驱动方式 | FOC + SVPWM |
| 编码器 | 集成 2500 线 |
| 通信 | CANopen / RS485 |
| 制动电阻 | 内置 16W + 支持外置 |
| 工作环境 | 0～40℃，10%～85% RH（无凝结），海拔 < 1000 m |
一体化形态的价值在于：把 BLDC 控制器、编码器、通信接口全部集成进电机本体，用户只需接 DC 24V 电源和一根通信线，即可通过 CANopen 或 RS485 直接控制转速、位置和转矩，并读取实时状态。
FAQ
Q1：无刷电机的工作原理，用一句话怎么说？ 用电子开关电路（三相逆变桥）代替机械碳刷完成换向：控制器通过霍尔传感器或反电动势检测获知转子位置，按时序给三相绕组通电产生旋转磁场，拖动永磁转子连续旋转。
Q2：无刷电机为什么需要控制器，有刷电机不需要？ 因为有刷电机的换向由机械换向器自动完成，通电即转；无刷电机的换向必须由外部电路完成，没有控制器就不知道该给哪一相通电，电机不会转。
Q3：BLDC 和 PMSM 到底哪个更好？ 没有绝对优劣。BLDC（梯形波 + 六步换向）控制器简单、成本低，适合高速轻载和成本敏感场合；PMSM（正弦波 + FOC）转矩平滑、噪声低、效率更优，适合低速精密和高端应用。随着 FOC 控制器成本下降，两者的界线正在模糊。
Q4：无霍尔（无传感器）无刷电机能带载启动吗？ 困难。无传感器依赖反电动势过零点检测，而反电动势在转速为零时也为零，因此启动阶段是"盲转"。通常需要特定的启动算法（预定位 + 开环拖动 + 切换到闭环），带载启动能力弱。需要带载启动、低速大扭矩的场合必须加装霍尔或编码器。
Q5：无刷电机的三相线任意接反会不会烧？ 电机不会烧，但会不转或反转。把任意两根相线对调即可改变转向；若三根全接错组合同样只是转向/不转问题。真正会烧的是霍尔线序接错------霍尔相序与绕组相序不匹配会导致换相错误、电流飙升，长时间运行会烧毁电机或驱动器。建议首次上电先用小电流测试。
