34970A 数据采集器 + LabVIEW 怎么多点巡检？

Agilent 34970A 是安捷伦的数据采集开关主机，机箱里插上不同的开关与测量模块，就能轮流切换几十路信号并逐路测量，机内自带一块六位半万用表。把几十个测试点变成一条扫描列表，LabVIEW 只负责读数和判定。

机柜与设备温度监测。 一排机柜里几十个温度点，要长期记录。热电偶接到开关模块上，主机自动逐个切换通道测量。

电池组与电源老化巡检。 几十个电芯或者电源模块的多路输出，要在几小时到几天里反复记录电压。

来料器件的批量测量。 成批的电阻、分流器要测阻值，测一个记一个，还要跟标准值比对判档。

多路信号切换。 测试台上不同被测件共用几台仪器，靠开关矩阵来切换线路，避免反复插拔。

点多。 一个点测一次不算什么，几十个点循环测几十轮就是几万个数据。

要自动切换。 人工插拔不仅慢，还容易接错------接错了数据全是错的，而且看不出来。

要留痕。 数据得带时间戳、带测点名称，事后要能追溯到具体是哪个点。

巡检这件事本身不复杂，复杂的是它要一直跑、一直存、一直能追。换一个开发平台，这几样恰恰是最费工的部分。

第一，一轮扫描回来的就是数组。 几十个通道各测一次，仪器返回的是一组读数，在 LabVIEW 里直接就是数组------跟「物理通道---测点名称」映射表一对，就能带上业务名称画趋势、写文件，不用自己拼字符串、切分隔符。

第二，采集、判定、存盘各跑各的。 扫描在后台一轮轮跑，界面实时刷新最新值，同时另一个循环在判超限、报警、落盘。三件事拆成独立循环互不阻塞，长时间巡检不会因为弹个对话框就丢一轮数据。

第三，硬件握手有现成的手段。 整轮扫描什么时候开始、每个通道留多长建立时间，都能交给仪器自己的触发与延时去管，上位机只等一个「扫描完成」的信号。用软件延时凑节拍，时间一长必然漂移，而且漂移了还看不出来。

第四，测点会变，程序不用变。 接线改了、加了两路温度，要改的是映射表和配置文件，不是代码。再加上仪器通信统一走 VISA，换总线也不动上层逻辑。

这类开关主机的用法和普通万用表不太一样------**关键是把「物理通道」变成「扫描列表」，一次配好，剩下的交给仪器自己跑。**LabVIEW 这边要做的是三件事：生成扫描列表、下发给主机、把结果按通道名回填。

最基础的一组动作是单通道的「闭合---测量---断开」，适合只测一路、或者临时切一下线的情况。真正把机器用起来的是扫描列表：一次配好要测哪些通道、每路用什么功能、积分时间多长、通道之间留多少建立时间，之后每轮只要发一个触发，主机自己逐通道切换、测量、返回结果。

扫描参数还能配得更细------触发方式（软件发、外部硬件来、还是读时触发）、通道延迟、报警限值都能设。这些参数在仪器内部是按硬件时序执行、也是硬件判定的，比在上位机里写循环加延时要准得多。

同一套思路还能用到开关矩阵与射频多路复用上：不同被测件共用几台仪器，靠矩阵切换线路，避免反复插拔。通道映射表放在配置文件里，换测点、加通道都只改表，不动代码。

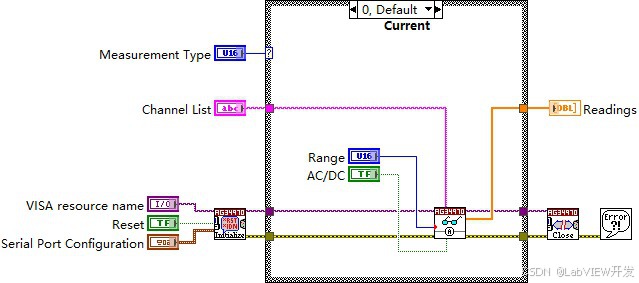

最简单的单通道开关：闭合、测量、断开，三个动作串起来

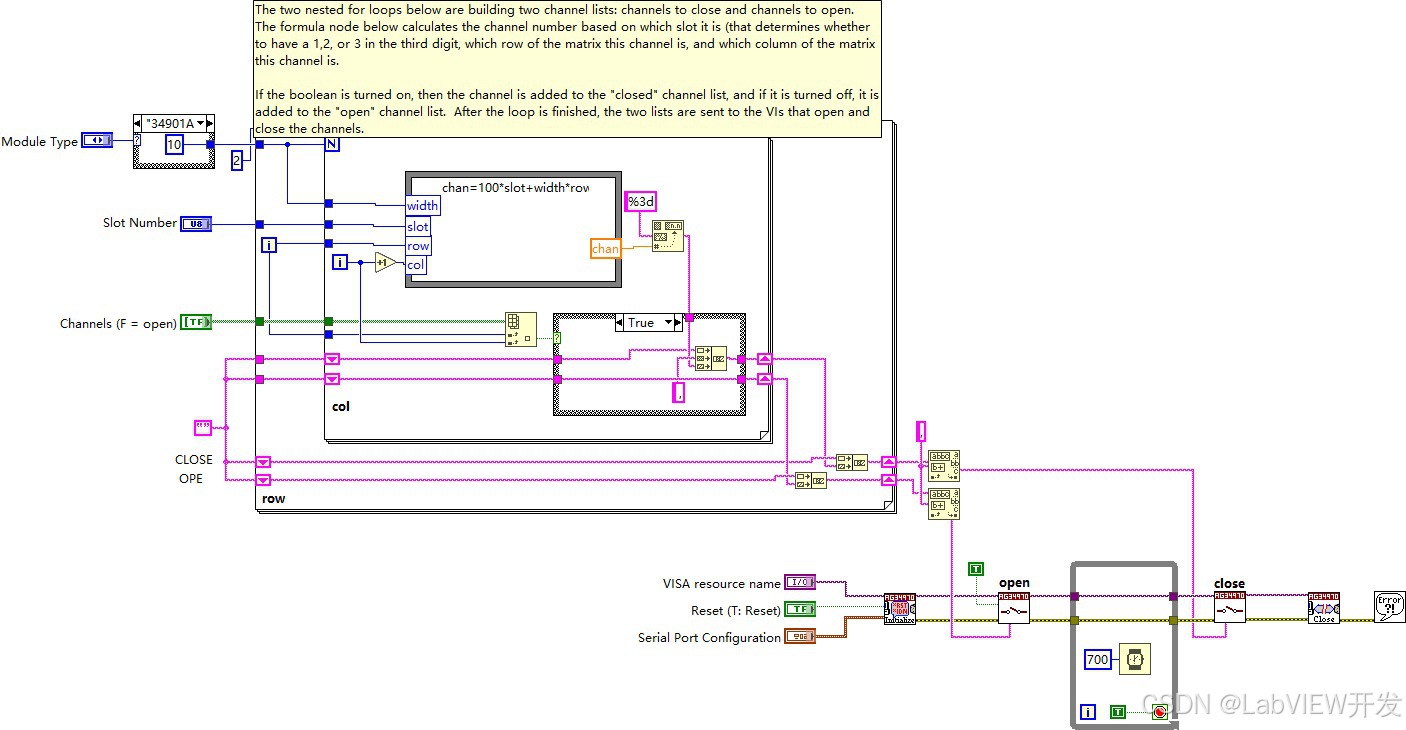

EZ Scan 扫描：一次配好扫描列表，主机自动逐通道测量

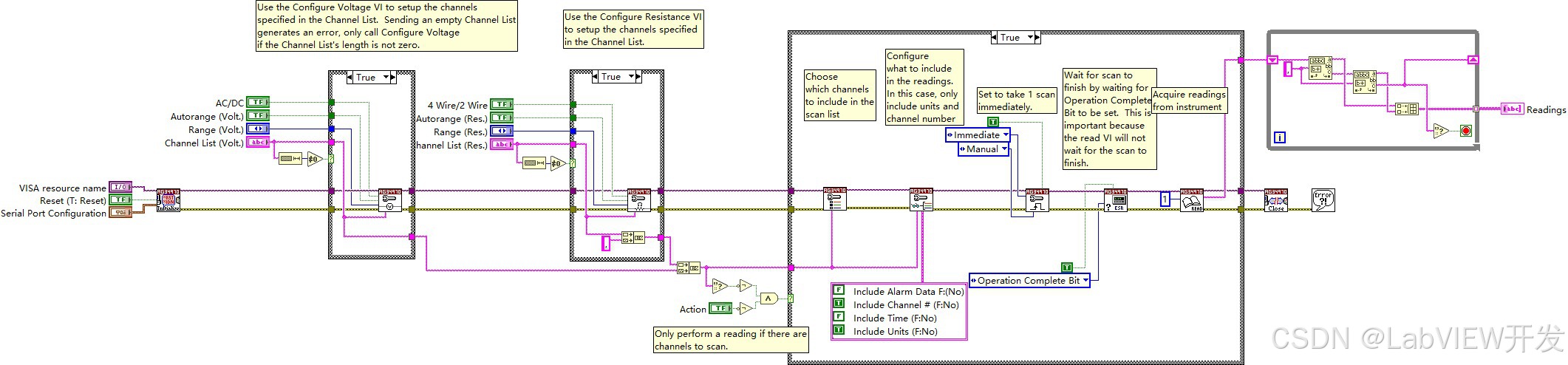

Advanced Scan 扫描：扫描参数更完整，含触发方式与通道延迟设置

几十个点一次配好，反复跑。 扫描列表下发一次，之后每轮扫描只要发一个触发，主机自己切换通道、自己测量。

测试节拍稳定。 通道间延迟设多少、每通道积分时间多长，都是可配置的固定值，整轮扫描的耗时算得出来。

数据带测点名。 用一张「物理通道---测点名称」映射表，原始通道号回填成业务名称再落盘，事后不用再对照接线表。

接线改了不用改程序。 映射表放在配置文件里，换测点、加通道都只改表，不动代码。

如果你手上的活儿符合下面几条，这套思路基本可以照搬：

这类项目的核心，不是把某一次测量做得多漂亮，而是把「测量」变成可重复、可追溯、可批量的流程。流程立起来了，后面每加一个测点、每换一台仪器，省下的都是真金白银。

第一，通道间延迟直接影响继电器寿命。 为了快把延迟设到很小，继电器切换频繁，试验还没做完开关模块先坏了。要在节拍与寿命之间取平衡。

第二，34970A 内置六位半万用表。 不需要外接万用表；但很多其它型号的开关主机不带测量功能，选型时要确认清楚。

第三，通道映射表要严格管理。 接线改了一个通道而映射表没改，整批数据的标签全是错的------而且从数据本身看不出来。

第四，扫描列表方式比逐通道单点闭合快得多。 但如果各通道需要的积分时间不同，就只能逐通道来。
