闭环步进电机 vs 伺服电机 vs 开环步进:三者真实差距与选型边界

闭环步进是"给步进装上了眼睛",伺服是"给电机装上了眼睛和小脑"。前者解决了丢步无人知 的问题,后者解决的是动态响应与过载的问题。把这两件事分清楚,"闭环步进能不能替代伺服"这个问题就自动有了答案。

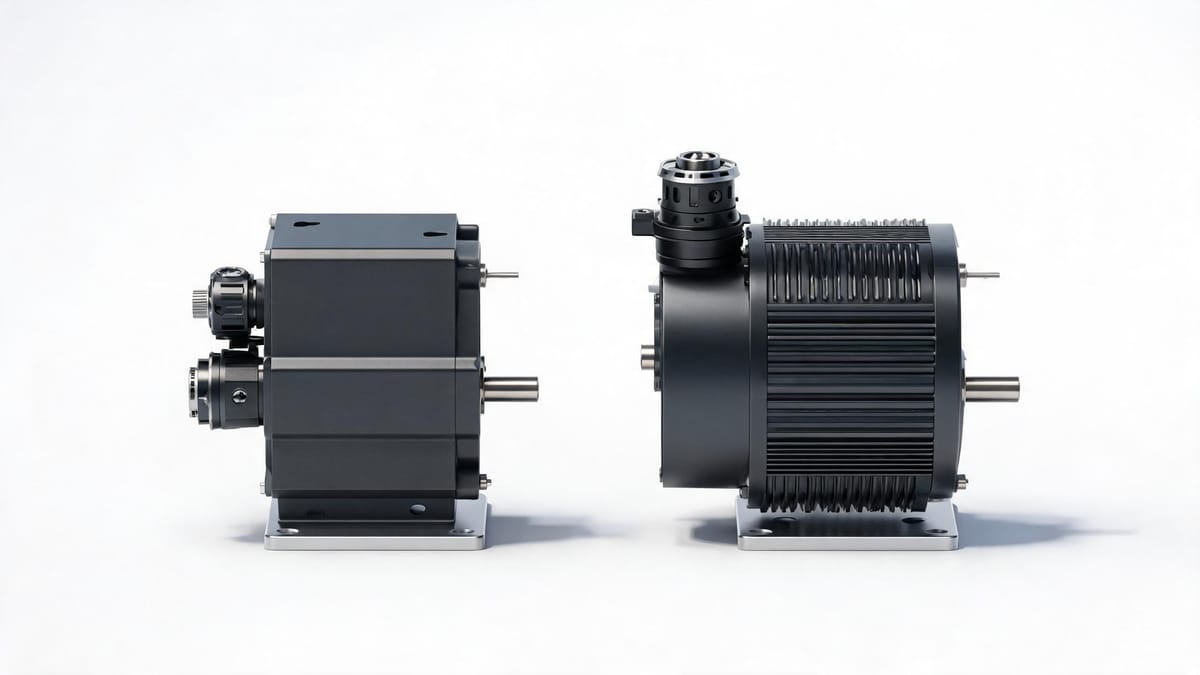

图:闭环步进电机(左)与伺服电机(右)------反馈装置与动态能力的差异

一、三者到底差在哪:一张表看懂

维度 开环步进 闭环步进 伺服电机
反馈装置 无 尾部编码器 高分辨率编码器(17~23 位以上)
控制方式 开环,数脉冲 位置偏差检测 + 电流/脉冲补偿 三环闭环(电流/速度/位置)
丢步表现 静默丢步,系统无感知 位置超差报警,或自动补正 不存在丢步,偏差持续被修正
过载能力 无 有限(约 1.5 倍,短时) 2~3 倍额定转矩
转矩-转速特性 随转速快速衰减 同左(物理未改变) 额定转速内恒转矩
高速性能 差(一般 < 1000 rpm) 略好,仍显著弱于伺服 好(常见 3000 rpm 以上)
低速平稳性 有步进感、易共振 明显改善 极平稳
发热 高(持续额定电流) 低(按需输出电流) 低(按需输出电流)
噪声 较大 较小 最小
成本 低(基准 1×) 中(约 1.5~2×) 高(约 2~4×)
调试难度 极低 低 中(多数可自动调谐)

二、闭环步进电机是什么?闭环是怎么实现的?

原理

传统开环步进的致命伤是:驱动器只管发脉冲,默认电机转到位了。一旦负载突变、加速度过大或落入共振区,转子跟不上磁场就会失步,而控制器毫不知情。

闭环步进的解决思路:在步进电机尾部加装编码器,驱动器实时比较"指令位置"与"反馈位置"。

三步闭环逻辑

  1. 实时监测:编码器持续回报实际位置,驱动器计算指令位置与实际位置的偏差;

  2. 阈值判断:偏差在允许范围内 → 正常运行;偏差超阈值 → 进入处理流程;

  3. 偏差处理:

    • 保守策略:报位置超差报警并停机(避免继续加工出废品);

    • 激进策略:自动增加绕组电流或补发脉冲进行纠偏,尽量维持运行。

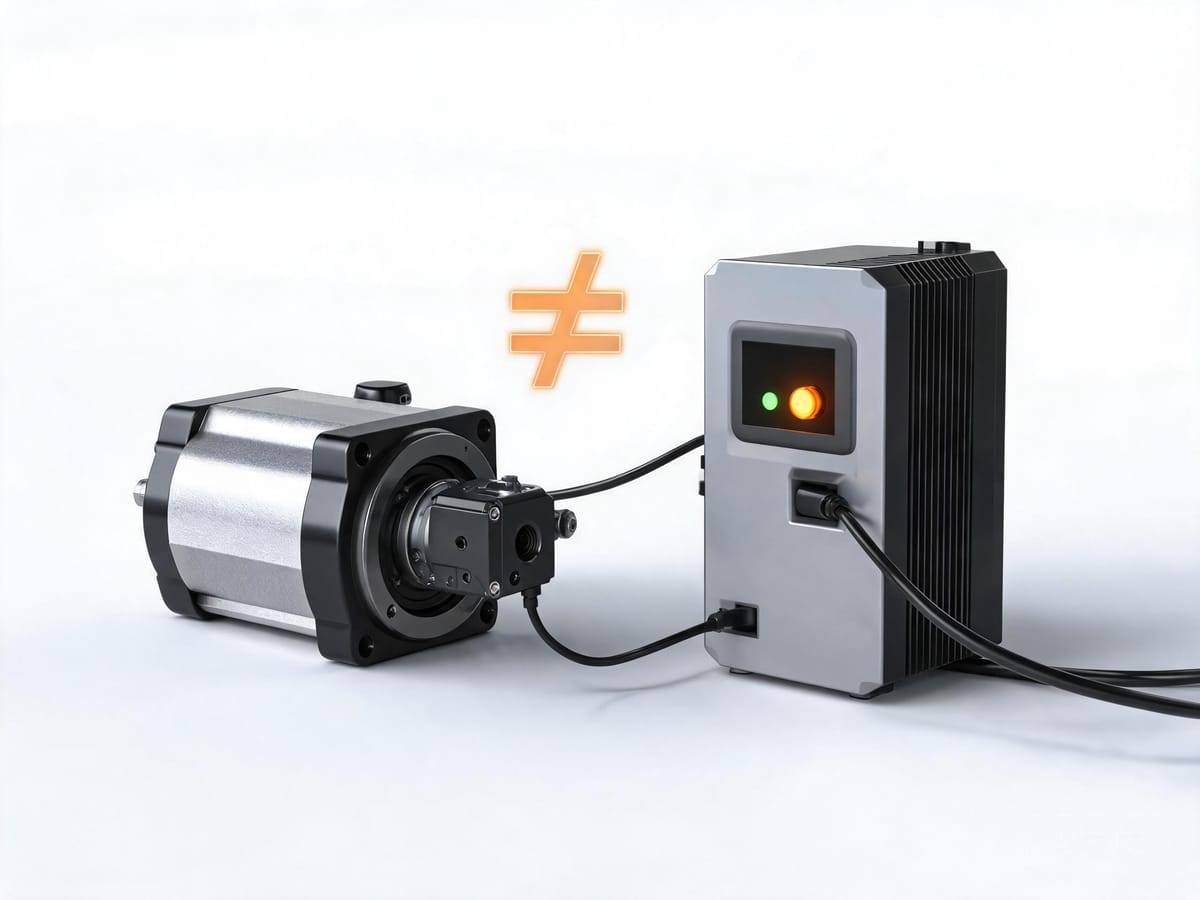

图:闭环步进电机------尾部编码器实时回报位置,驱动器按阈值判断偏差并报警或纠偏

闭环带来的三个额外收益(常被低估)

① 发热显著降低

这是闭环步进最被低估的优势。开环步进为了"确保不失步",必须全程按额定电流供电,即使静止锁定也在满电流运行。闭环步进只在需要输出力矩时才给电流,连续运行温度可下降 30~50%。

这直接带来:

  • 电机寿命延长;

  • 机箱内温升降低(对医疗设备、密闭设备意义重大);

  • 允许更小的散热设计。

② 可容忍瞬间过载

瞬时冲击不会立刻导致失步,系统有一定的"容错窗口"。

③ 故障可感知

设备从"默默出错"变成"及时报警",这对量产良率和售后成本的影响,往往远超电机价差本身。

闭环步进改变不了的三件事

必须说清楚,避免选型踩坑:

  1. 转矩-转速特性不变 --- 电感反向电动势导致的扭矩衰减是物理定律,加编码器解决不了;

  2. 过载能力仍然有限 --- 步进电机的磁路设计决定了它没有伺服那样的短时大过载余量;

  3. 极低速的步进感与中速共振 --- 闭环能改善但不能根除,因为根源在电机的离散步进结构。


三、伺服电机为什么仍然是最强方案

伺服的优势不在于"更准"(闭环步进也能很准),而在于动态性能:

1. 三环闭环带来的高带宽

伺服驱动器内部是电流环、速度环、位置环三层嵌套,带宽层级为:

电流环(10~20 kHz)> 速度环(2~5 kHz)> 位置环(1~2 kHz)

这意味着伺服能在毫秒级内响应负载扰动。闭环步进只有位置环一层,中间没有速度环和转矩环的精细调节,遇到变负载时响应明显迟钝。

2. 2~3 倍短时过载

伺服电机普遍具备 2~3 倍额定转矩的短时过载能力,用于克服启动惯性、机械冲击和瞬时切削力。这个能力是任何步进方案(含闭环)都不具备的。

3. 额定转速内恒转矩

步进从 600 rpm 开始扭矩就一路下滑,伺服在 3000 rpm(额定转速)以内扭矩是一条水平线。这个差异决定了两者适用的速度区间完全不同。

4. 编码器分辨率的代差

典型分辨率
闭环步进 14 位左右(16384 位置/圈)已属高配
伺服 17 位(131072)起步,20~23 位已普及

更高的分辨率不仅意味着更细的定位,更意味着速度环能获得更平滑的速度反馈,从而支撑更高的增益和更快的响应。

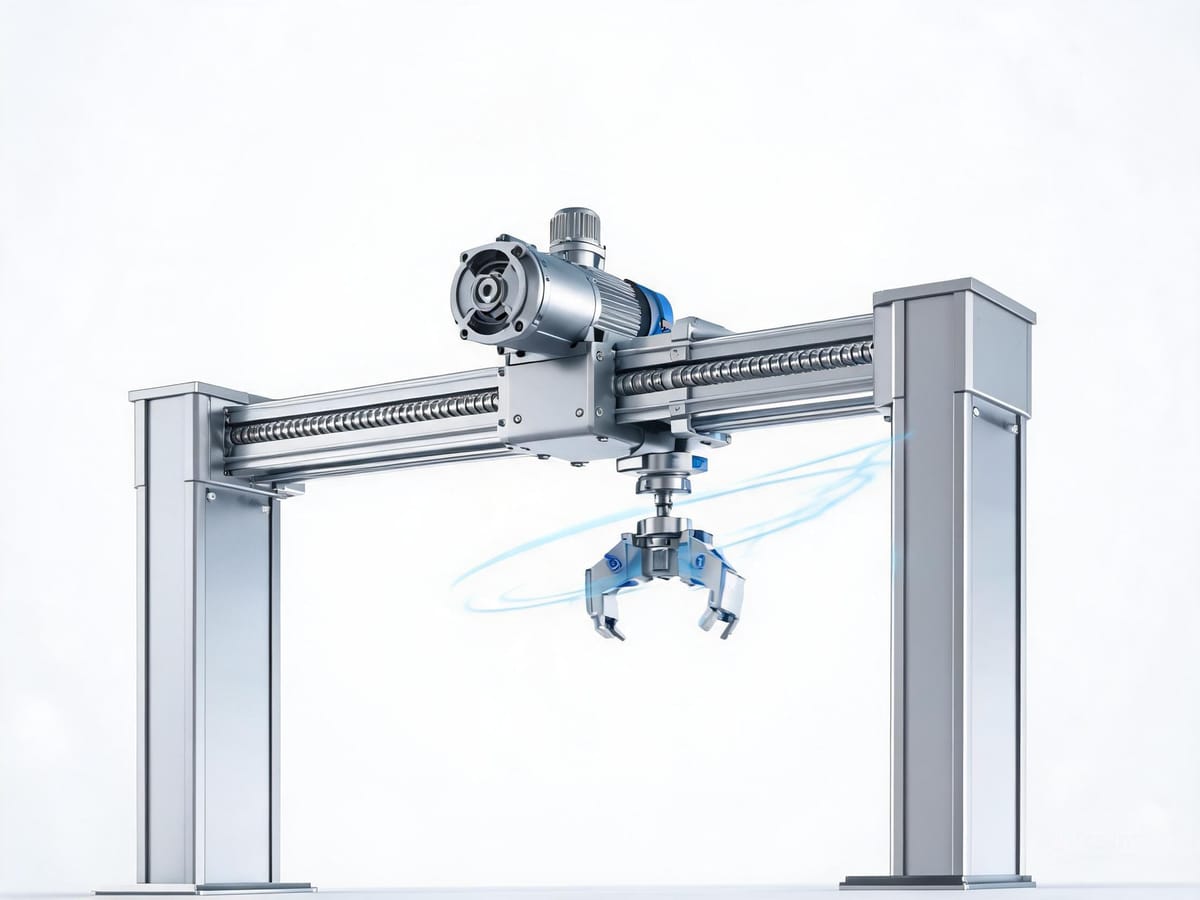

图:高动态伺服电机------毫秒级响应、2~3 倍短时过载,支撑高速高精度定位


四、闭环步进能替代伺服吗?------明确的边界

✅ 闭环步进可以替代伺服的场合

工况 原因
转速 < 800 rpm 步进的扭矩衰减尚未成为瓶颈
负载稳定、无冲击 不需要过载能力
定位后无持续外力扰动 位置环足以维持
成本敏感,但不允许静默丢步 闭环的核心价值
散热条件差 / 密闭机箱 闭环的低发热优势
轴数多、空间受限 一体化闭环步进体积优势明显

典型设备:医疗分析仪、注射泵、点胶机、小型贴片机、影像测量仪、自动送丝机、3D 打印机、智能厨具。

❌ 闭环步进不能替代伺服的场合

工况 原因
转速 > 1500 rpm 且需持续带载 步进扭矩已严重衰减
需要 2 倍以上瞬时过载 步进磁路无此余量
极短定位时间(< 100 ms)的高动态往复 步进加减速能力不足
多轴高精度同步插补(飞剪、追剪、电子凸轮) 需要 EtherCAT 级同步与高带宽
负载惯量比 > 10:1 步进调试手段有限,无陷波滤波等工具
变负载、变惯量工况 步进无法在线辨识与自适应

典型设备:CNC 进给轴、机器人关节、包装机飞剪、印刷机套色、高速拾放(Pick & Place)。


五、成本对比:算总账,不算单价

只看电机单价会得出错误结论。真正的对比应该是系统总成本(TCO):

成本项 开环步进 闭环步进 分体式伺服 一体化伺服
电机 1× 1.5× 2× 2.5×
驱动器 含(小) 含(中) 需另购,占电机 60~100% 已集成
编码器线 无 集成 需屏蔽线,是多轴系统的主要成本之一 无(集成)
电柜空间 小 小 大(需驱动器安装位) 极小
布线工时 少 少 多 极少
调试工时 极少 少 中~多 少
散热设计 需考虑 基本不需 需考虑 需考虑

关键洞察 :在多轴系统 (≥ 4 轴)中,分体式伺服的编码器线、驱动器柜位和布线工时的成本会迅速吃掉电机价差。此时一体化伺服(驱控一体 + 总线联网)往往是总成本的更优解。


六、立迈胜 NiMotion 的三档方案

系列 类型 编码器 通信 典型应用
STM(开环) 一体化步进电机 无 CANopen / RS485 3D 打印、小型传送、阀门
STM(闭环) 一体化步进伺服电机 集成 14 位绝对值编码器 CANopen / RS485 医疗设备、分析仪、点胶机、AGV
PMM / PSM 一体化交流伺服电机 集成 2500 线编码器(可选多圈绝对值) CANopen / RS485 / EtherCAT 机器人关节、精密定位、高速往复
BLM 一体化无刷直流电机 集成 2500 线编码器 CANopen / RS485 巡检机器人云台、旋盖机、灌装

STM 闭环系列支持完整的 CiA 402 运动模式,包括:

  • PP 轮廓位置模式

  • PV 轮廓速度模式

  • VM 速度模式

  • IP 插补模式

  • HM 原点回归模式(开关寻原点)

  • CSP 循环同步位置模式

  • CSV 循环同步速度模式

采用 FOC 磁场定向控制 + SVPWM 驱动,运行电流与怠机电流可分别设置(0~1.5A 可调),支持过流保护(最大 3A)、电源过压/欠压报警、过热报警、堵转报警,掉电保护通过 EEPROM 实现。

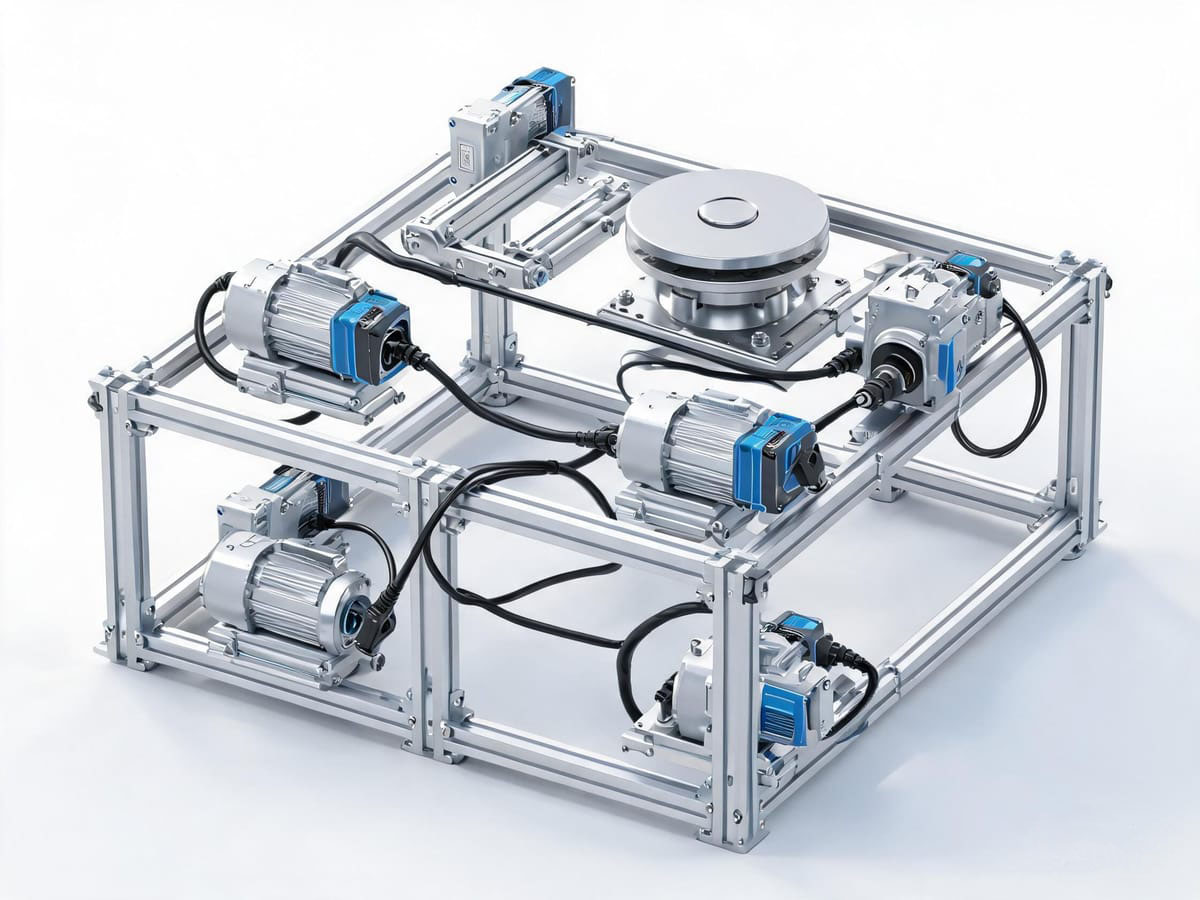

图:一体化(驱控一体)电机------多轴设备中省驱动器、省编码器线、省柜位,总线联网


FAQ

Q1:闭环步进电机值得多花钱吗? 如果你的设备不允许静默丢步(医疗、检测、长时间无人值守产线),非常值得------它把一个隐性灾难变成了一个显性报警。如果丢步后果可控(如家用 3D 打印机重打一次即可),开环足够。

Q2:步进电机如何实现闭环? 在电机尾部安装编码器,驱动器实时读取实际位置并与指令位置比较。当偏差超过设定阈值时触发报警,或通过增加电流、补发脉冲进行纠偏。一体化方案把编码器与驱动电路全部集成在电机本体内,只留电源和通信两根线。

Q3:闭环步进比开环省电吗? 是的,而且幅度不小。开环步进静止锁定仍需输出额定电流以维持保持力矩;闭环步进检测到位置无偏差时会降低电流输出,连续运行工况下温升可下降 30~50%。

Q4:为什么闭环步进的价格越来越接近低端伺服? 因为编码器成本在快速下降。但在系统成本上,闭环步进(尤其是一体化形态)仍有明显优势:没有独立驱动器、没有编码器线、不需要柜位。

Q5:我该选闭环步进还是一体化伺服? 判据很清晰:转速 < 800 rpm 且负载稳定 → 闭环步进;转速 > 1500 rpm 或需要过载/高动态 → 一体化伺服。中间地带(800~1500 rpm)看成本敏感度。
