在智能电网、石油化工及轨道交通的在线监测系统中，传感器长期暴露于潮湿、振动、电磁干扰等恶劣环境。M12-5孔连接器 配合格兰头G1/2 与DN16金属软管 ，构成了传感器与采集单元之间高可靠、高防护的信号与电源通道。本文从接口定义、防护结构、选型对比三个维度进行解析。
一、M12-5孔连接器：引脚定义与电气参数
M12-5孔连接器采用A编码，5针布局，符合IEC 61076-2-101标准，是SF6微水密度、露点、压力等在线监测传感器的常用接口。
| 针脚 | 信号 | 线色参考 | 功能说明 |
|---|---|---|---|
| 针1 | 24V+ | 棕 | 传感器供电正极 |
| 针3 | 0V | 蓝 | 供电负极 |
| 针4 | RS485 A | 黑 | 通信信号正 |
| 针2 | RS485 B | 白 | 通信信号负 |
| 针5/外壳 | 屏蔽 | 裸铜/外壳 | 屏蔽接地，抑制干扰 |
核心电气参数 ：额定电压60V DC；额定电流4A；接触电阻≤10mΩ；绝缘电阻≥100MΩ；防护等级IP67/IP68；工作温度-40℃~+105℃；外壳为316L不锈钢或镀镍黄铜；密封件为氟橡胶（FKM）。全金属外壳提供360°屏蔽，保障RS485通信误码率低于10⁻⁹。
二、格兰头G1/2与DN16金属软管的配合
格兰头（电缆固定头）与金属软管是线缆机械防护的关键。G1/2指螺纹规格，DN16指金属软管内径16mm，两者需匹配使用。
| 对比项 | G1/2格兰头 | DN16金属软管 | 配合要点 |
|---|---|---|---|
| 螺纹规格 | G1/2（英制管螺纹） | --- | 格兰头螺纹与设备接口匹配 |
| 适用线缆外径 | 6-12mm（视密封圈） | --- | 线缆外径在夹紧范围内 |
| 软管内径 | --- | 16mm | 线缆穿入软管，两端格兰头锁紧 |
| 防护等级 | IP68（锁紧后） | IP40（单管） | 整体防护取决于格兰头密封 |
| 材质 | 316L不锈钢/黄铜 | 不锈钢 | 耐腐蚀，适应户外 |
| 抗拉强度 | ≥100N | ≥500N | 软管保护线缆免受机械损伤 |
| 弯曲半径 | --- | ≥6倍外径 | 避免过度弯折导致断裂 |

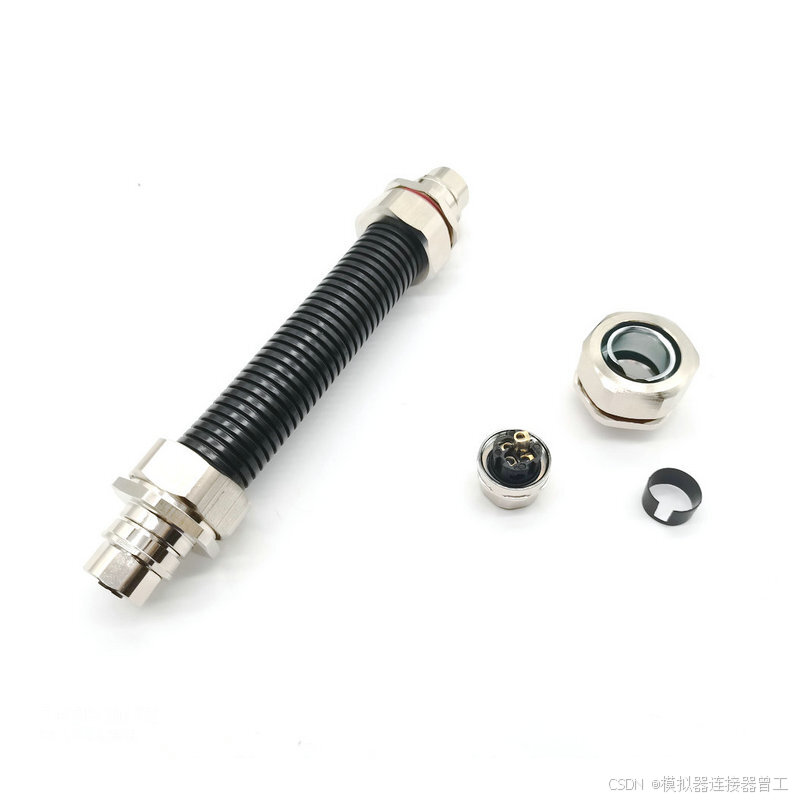

安装时，线缆穿入DN16金属软管，两端通过G1/2格兰头与连接器尾部及设备壳体锁紧，形成全封闭保护。屏蔽层在采集单元侧单点接地，避免地环路干扰。
三、不同线缆保护方案对比
在线监测场景中，线缆保护方案直接影响长期可靠性。以下对比三种常见方案：
| 对比维度 | 普通塑料护套 | 金属非铠装连接器 | 金属软管+格兰头方案 |
|---|---|---|---|
| 机械保护 | 差 | 一般 | 优（抗压、抗拉、防鼠咬） |
| 耐腐蚀 | 一般 | 良好 | 优（316L不锈钢） |
| 耐温范围 | -20℃~+80℃ | -40℃~+85℃ | -40℃~+200℃ |
| 屏蔽效能 | 无 | 良好 | 优（360°全屏蔽） |
| 防护等级 | IP54 | IP67 | IP68（配合格兰头） |
| 适用环境 | 室内 | 户外一般 | 户外严苛、GIS设备、石化 |
| 安装复杂度 | 低 | 中 | 中（需锁紧格兰头） |
金属软管方案在机械强度、耐腐蚀、耐温及屏蔽方面全面优于普通护套，特别适合SF6微水密度传感器等户外长期在线监测设备。
四、应用场景与选型要点

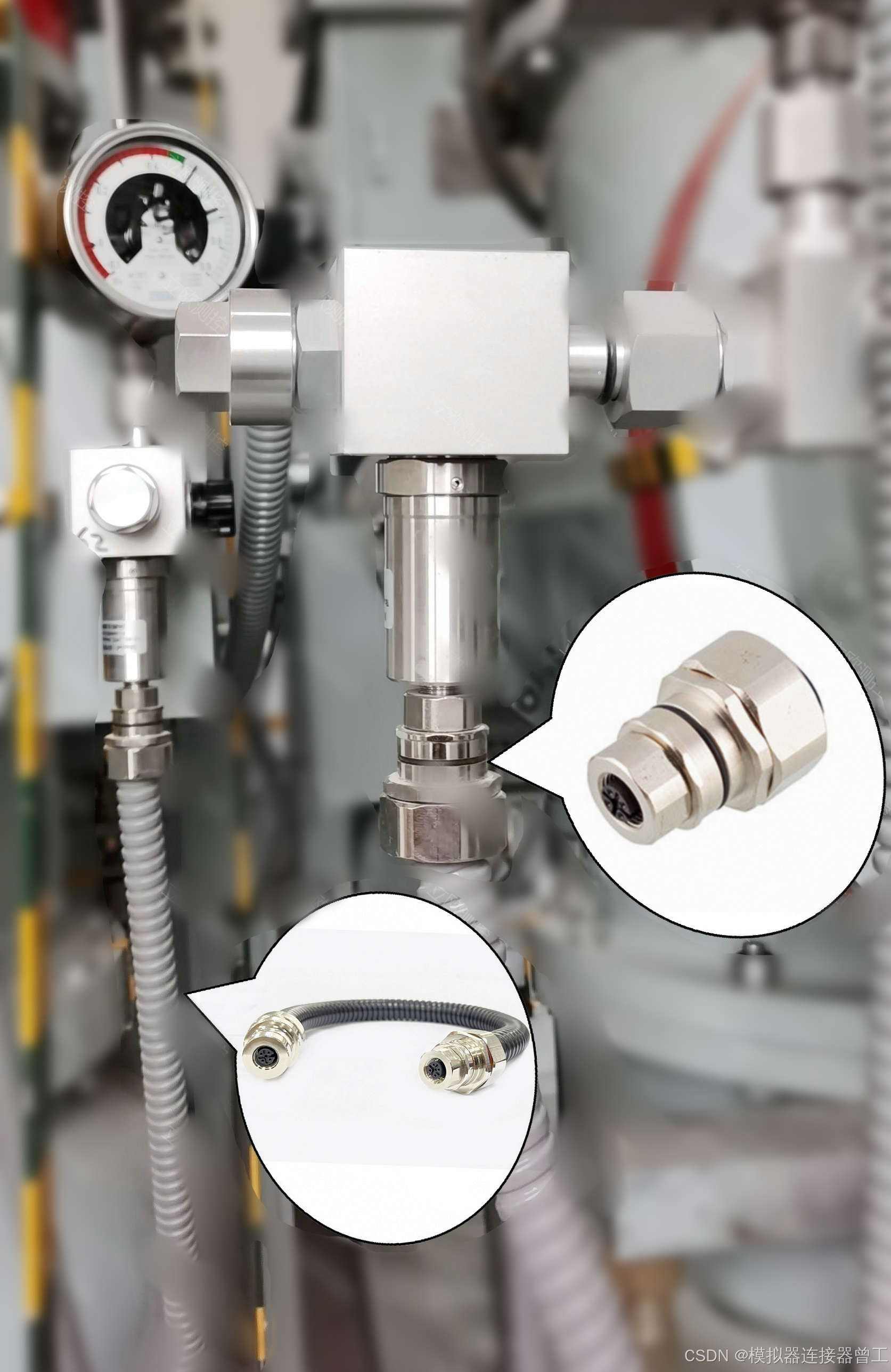

该方案主要用于SF6微水密度传感器、露点变送器、压力传感器与在线监测装置（IED）之间的信号及电源连接。选型时需注意：
-
接口匹配：确认传感器端为M12 A编码5孔，连接器为对应5针插头。
-
线缆外径：线缆外径需与格兰头夹紧范围匹配，确保密封圈压缩20%-30%。
-
屏蔽接地：屏蔽层在采集单元侧单点接地，接地电阻≤1Ω。
-
安装扭矩：连接器锁紧扭矩0.6-0.8N·m，格兰头1.0-1.5N·m，避免过紧损伤密封。
-
防护验证 ：安装后检查IP68有效性，绝缘电阻≥100MΩ。
五、总结

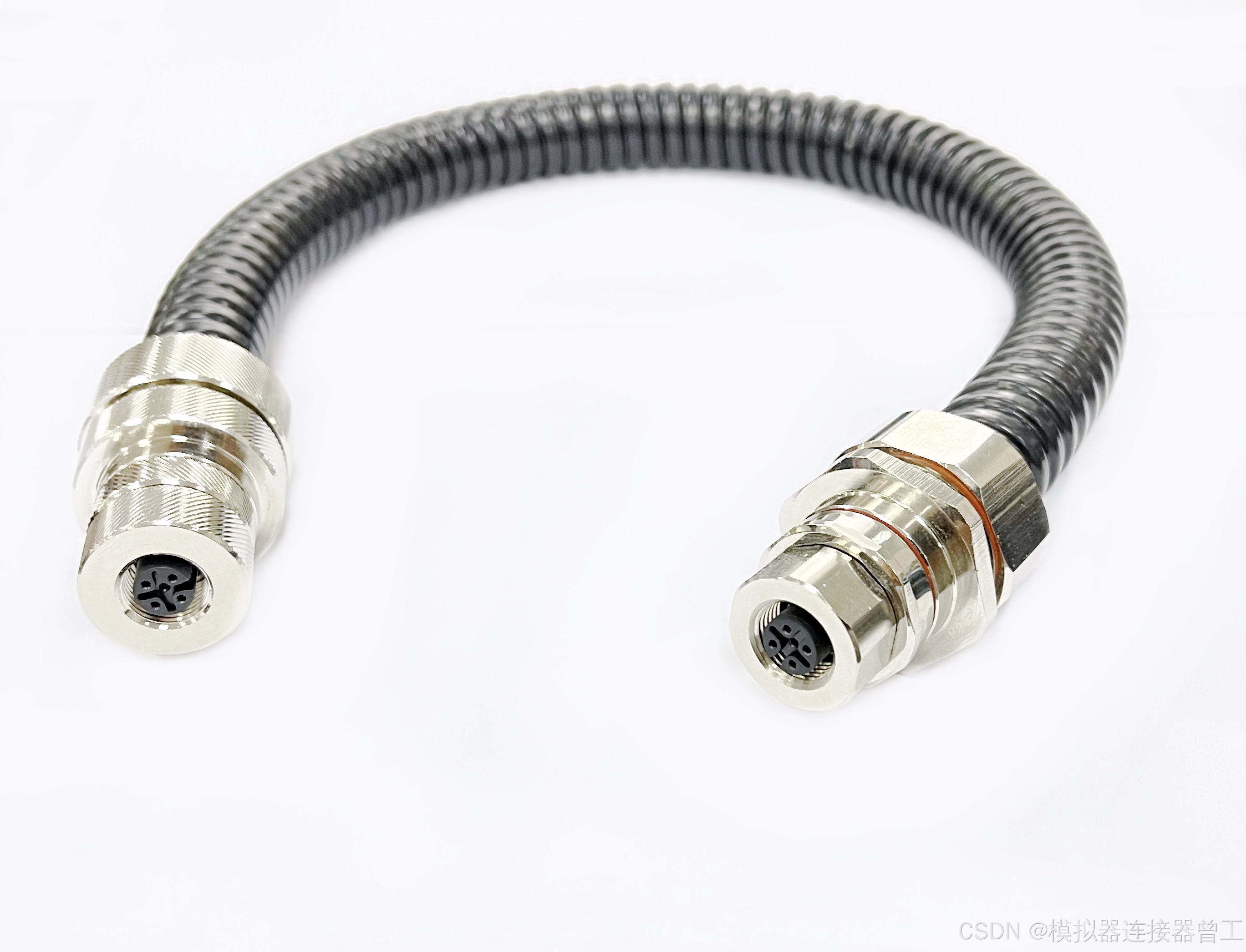

M12-5孔连接器 + G1/2格兰头 + DN16金属软管的组合，解决了在线监测传感器在户外恶劣环境下的信号完整性与机械防护难题。其全金属屏蔽、不锈钢外壳、氟橡胶密封及金属软管铠装，共同保障了SF6在线监测系统长期稳定运行。选型时重点核对引脚定义、线缆外径与防护等级，安装时严格扭矩与接地规范，即可实现可靠连接。
