组网第二课：X.25 与帧中继------第一次让带宽"拼车"
上次讲完 DDN，有位老装维师傅打电话来："你说的那个 DDN 我用了十几年，确实稳，但有个事我一直想不通------我那条 64K 线，白天网点忙的时候也就跑个十几 K，晚上整个楼都下班了，线路还亮着灯，64K 一比特没少占。这不是白花钱吗？"
我说：师傅，您说到点子上了。DDN 的死穴就是这个------独占的管道，闲着也占着。九十年代运营商算过一笔账：DDN 骨干中继的平均利用率不到 30%，70% 的带宽在"空跑"。这要搁今天，叫"资源浪费"；但在当时，这是唯一的选择。
直到有人琢磨出：能不能让大家"拼车"，谁有数据谁上路？于是，分组交换登场了。
一、DDN 的死穴：独占 = 浪费
上一课讲透了 DDN 的端到端原理：半永久连接、固定带宽、透明传输。它什么都好，就一条死穴------
独占的管道，闲着也占着。
银行网点下午五点下班，专线空跑到第二天早上八点；税务大厅周末没人办事，专线照常亮着灯。运营商的骨干中继上，A 客户闲着、B 客户忙着，但 A 的 64K 时隙谁也抢不走，B 的数据只能排队等自己的份额。带宽利用率低，是 DDN 最致命的伤。
而且 DDN 还有两个硬伤：
- 2M 封顶：再想快？没门，E1 接口的天花板就在那；
- 按距离计费：64K 从县里到省城，和 64K 从县里到北京，价格差好几倍------因为独占的物理资源一路占过去。
工程师们开始琢磨一个新思路：能不能不独占物理通路，让数据"打包"上路，多家共享一条中继，谁有数据谁走？
二、分组交换：从"包车"到"拼车"的范式革命
这就是**分组交换（Packet Switching）**的核心思想。和 DDN 的电路交换对比，本质区别就一条：
电路交换（DDN）= 包车：先通路再传数据，全程独占物理资源。不管您用不用，路都占着。
分组交换（X.25/帧中继）= 拼车：数据切成小块（分组/帧），每块贴个标签，网络边走边转。多家共享一条中继，谁有数据谁上路，闲时不占。
这个范式转变带来三个根本变化：
- 中继利用率飙升：同一条骨干中继上，A、C、D 三个客户的数据分组排队发送------A 闲了 C 上，C 闲了 D 上，统计复用，中继利用率从 30% 提到 70%+；
- 带宽可以"承诺+超额"：不再像 DDN 死守固定带宽，而是给您一个"承诺速率"（保证的最低带宽），允许临时超额（有空就多跑），忙时再收回------这就是后面帧中继 CIR/EIR 的雏形；
- 需要信令和拥塞管理：DDN 不用信令（局端配好就常通），分组交换不行------得有协议来建连接、管流量、防拥塞。
三、X.25：分组交换的开创者
X.25，1976 年 ITU-T 发布的国际标准，是人类第一个真正商用的分组交换协议。它定义了三层，和 OSI 七层模型的前三层完美对应：
| X.25 层 | 对应 OSI | 功能 | 通俗解释 |
|---|---|---|---|
| 分组层（Packet Layer） | 网络层（L3） | 虚电路建立、路由、流控 | "选哪条路走、怎么排队" |
| 链路层（Link Layer, LAPB） | 数据链路层（L2） | 帧封装、差错控制、重传 | "包包裹、检查有没有丢" |
| 物理层（Physical Layer） | 物理层（L1） | 电气接口（X.21/V.35） | "用什么线插" |
X.25 有两个开创性设计：
虚电路（Virtual Circuit） ：不像 DDN 占一条物理通路，而是建一条"逻辑通道"------数据从 A 到 B，中间经过的交换机都记一张表，知道"这个编号的数据走哪个方向"。编号就是 DLCI/LCN（后面帧中继叫 DLCI，X.25 叫 LCN，本质一样）。
虚电路分两种：
- PVC（永久虚电路）：局端配好，常通，类似 DDN 的半永久连接------这是政企专线最常用的；
- SVC（交换虚电路）：按需建立，用完拆除，类似打电话拨号------X.25 时代用的多，帧中继后来基本只用 PVC。
逐跳差错控制+流控 ：X.25 在每一跳（每两台交换机之间）都做差错检测和重传。帧到了交换机，先校验 CRC，错了就要求上一跳重传；同时用滑动窗口 控制流量------发太快了就让你等一等。这种"每一跳都检查"的机制，保证了可靠性，但也带来了高时延。
为什么 X.25 要做得这么"小心"？因为七十年代的传输线路质量差------模拟线路上跑数据，误码率高得吓人（10⁻⁴ 量级），不做逐跳差错控制，数据根本到不了。X.25 的设计哲学是：线路不可靠，所以协议来补救。
四、帧中继：X.25 的"瘦身版"
到了九十年代，传输线路质量大幅改善------光纤开始普及，数字线路误码率降到 10⁻⁹ 以下。这时候 X.25 那套"每一跳都校验+重传"就显得太啰嗦了：线路已经够可靠，何必每一跳都查？
于是出现了帧中继（Frame Relay, FR）------X.25 的"瘦身版"。核心思路就一条：
去掉逐跳差错控制和流控，把可靠性交给终端来做，网络只管"快速转发"。
对比一下 X.25 和帧中继的区别：
| 对比项 | X.25 | 帧中继 |
|---|---|---|
| 协议层 | 三层（物理+链路+分组） | 两层（物理+链路） |
| 差错控制 | 逐跳校验+重传 | 只检错不重传，错的丢掉 |
| 流控 | 每跳滑动窗口 | 没有（靠拥塞通知） |
| 时延 | 高（逐跳处理） | 低（只转发不处理） |
| 速率 | 低（64K~2M） | 中高（64K~2M，后期到 34M） |
| 设计前提 | 线路不可靠 | 线路可靠 |
帧中继做了一次大胆的"减法"：把差错控制和流量控制从网络层移到了终端。交换机收到帧，只做 CRC 检测------对了就转发，错了就丢弃，不重传。重传的事交给终端的 TCP 来管。
这就像快递从"每到一个中转站都拆箱检查"改成了"一路狂奔，到站直接分拣"------速度上去了，时延降下来了。这个思路一路传到今天的 IP 网：网络只管转发，可靠性交给 TCP，这是整个互联网的设计哲学。追根溯源，帧中继是第一个这么干的。
五、虚电路与 DLCI：一条中继跑多条逻辑通道
帧中继的核心机制是虚电路+DLCI。这是它和 DDN 最大的区别------DDN 独占物理通路，帧中继共享物理中继但用逻辑通道隔离。
看这张图，用户 A 和用户 C 各自有一条 PVC 到对端的用户 B 和用户 E。关键是：A 和 C 的数据走的是同一条物理中继 （交换机1 到交换机2 之间那根线），靠 DLCI（Data Link Connection Identifier，数据链路连接标识符） 来区分。
DLCI 是什么？打个比方------它是"车票号"。每个帧在链路层帧头里带一个 DLCI，交换机收到帧后查 DLCI 表，决定从哪个端口送出去。DLCI 只在两台交换机之间有意义------同一条虚电路，在不同段上的 DLCI 可以不一样。
以图为例：
- 用户 A 到交换机1：DLCI = 100
- 交换机1 到交换机2：这一段中继上，A 的帧带 DLCI 100，C 的帧带 DLCI 200，统计复用
- 交换机2 到用户 B：DLCI 从 100 "翻译"成 300
- 交换机2 到用户 E：DLCI 从 200 "翻译"成 400
交换机里维护的转发表，核心就两列：入口端口 + 入口 DLCI → 出口端口 + 出口 DLCI。这就是帧中继交换机做"交叉连接"的全部逻辑------比 DDN 的时隙交叉更灵活，因为它是"按帧头查表"，不是"按时隙分配"。
统计复用的好处直接体现在这里：同一条物理中继上，DLCI 100 的帧和 DLCI 200 的帧排队发送，谁有数据谁走。A 闲了，C 的帧就多跑；C 闲了，A 的帧就独占。中继带宽按需分配，利用率大幅提升。

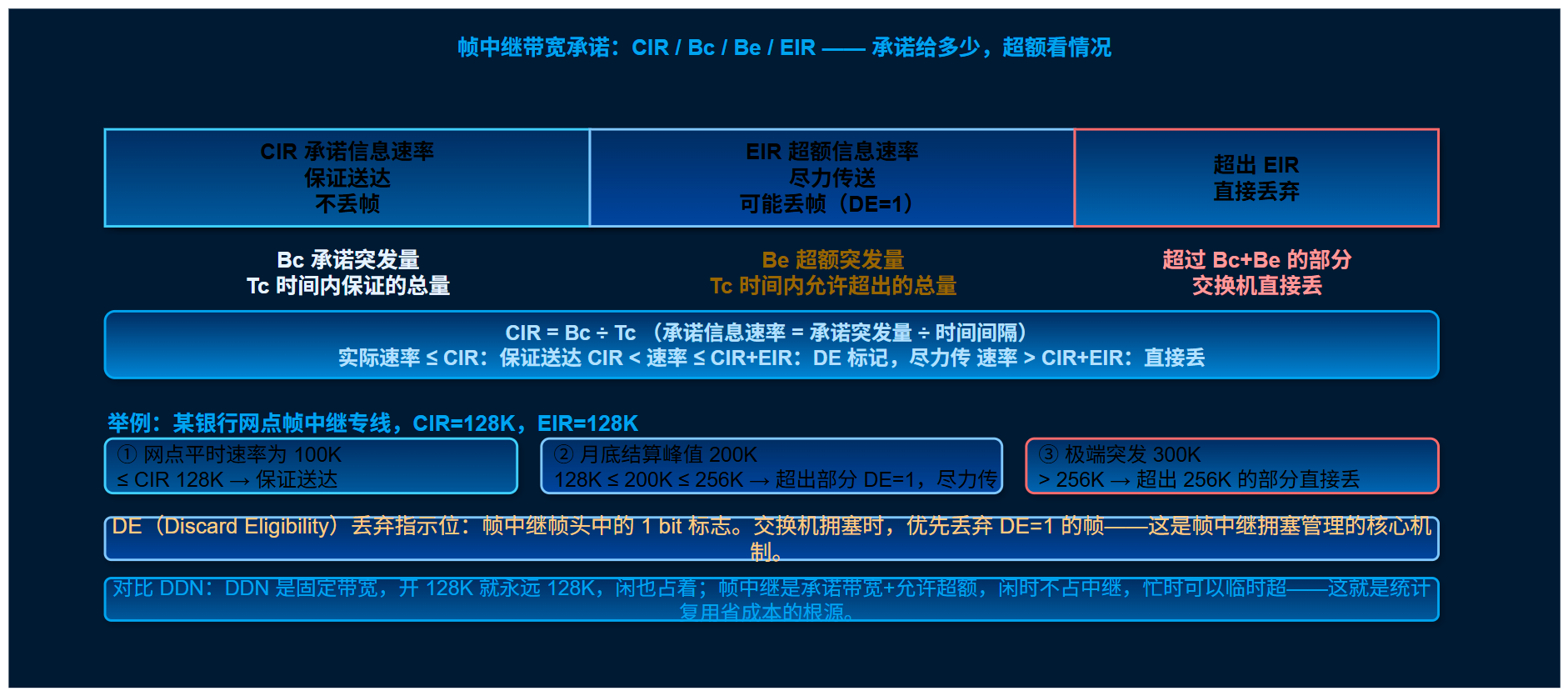

六、带宽承诺：CIR / Bc / Be / EIR
帧中继还引入了一个革命性的概念------承诺带宽+允许超额。这是它和 DDN"固定带宽"最大的区别，也是专线计费模型的一次大变革。
核心概念四个：
- CIR（Committed Information Rate，承诺信息速率）：运营商承诺给您的最低带宽------无论网络多忙，这个速率保证送达，不丢帧；
- Bc（Committed Burst Size，承诺突发量）：在时间间隔 Tc 内，保证传送的最大数据量。CIR = Bc ÷ Tc；
- EIR（Excess Information Rate，超额信息速率） ：超出 CIR 的部分------网络有空就帮您传，忙了就丢。这部分的帧会被打上 DE=1（Discard Eligibility，丢弃指示位） 标记，交换机拥塞时优先丢这些帧；
- Be（Excess Burst Size，超额突发量）：Tc 时间内允许超出的最大数据量。超过 Bc+Be 的部分，交换机直接丢。
举一个政企实战的例子：某银行网点帧中继专线，CIR = 128K，EIR = 128K。
- 平时：网点速率 100K，低于 CIR 128K → 保证送达；
- 月底结算：峰值 200K，在 128K~256K 之间 → 超出 128K 的部分打 DE=1，尽力传送，拥塞时可能丢；
- 极端突发：300K，超过 256K（CIR+EIR） → 超出部分直接丢。
对比 DDN：DDN 开 128K 就永远 128K，闲也占着、忙也不能超。帧中继是"承诺 128K 保证送达，有空允许超额，忙了收回"------这就是统计复用省成本的根源：运营商不用给每个客户都"真金白银"地预留峰值带宽，按 CIR 之和规划中继即可（因为不会所有客户同时峰值）。
七、端到端原理：帧中继怎么把一帧数据送到对端
把上面几个概念串起来，看一次完整的端到端转发过程：
第一步：用户侧封装。用户路由器（FRAD，帧中继接入设备）把 IP 包封装成帧中继帧------帧头里填 DLCI、DE 位、FCS 校验，帧体装数据。
第二步：接入交换机查表。帧到达交换机1，交换机查转发表：入口端口1 + DLCI 100 → 出口端口2 + DLCI 100。交换机把帧头里的 DLCI 翻译成中继段的 DLCI，从对应端口送出。
第三步：中继统计复用。在中继线上，这个帧和其他客户的帧排队发送。交换机不做差错重传------只做 CRC 校验，错了就丢，不负责重传。
第四步：对端交换机再查表。帧到达交换机2，查表：入口 DLCI 100 → 出口 DLCI 300。翻译 DLCI，送到用户 B 的端口。
第五步：终端收到、解封装。用户 B 的 FRAD 收到帧，解开封装拿到数据。如果中间有帧丢了？TCP 层面负责重传------帧中继网络不管。
整个过程中，交换机只做三件事：查表、翻译 DLCI、转发。不校验内容、不重传、不流控------这就是帧中继"轻装上阵"的秘密，也是它比 X.25 快的原因。
八、装维排障：帧中继的"三层排查法"
帧中继排障比 DDN 复杂一点，因为它有协议了。按三层排查：
| 故障层 | 典型症状 | 排查手段 | 常见原因 |
|---|---|---|---|
| 物理层 | 接口 down、LOS 告警 | 查接口灯、线缆测试 | 线缆断裂、接头松动 |
| 链路层 | PVC 状态 inactive | 查 LMI 协议是否正常 | DLCI 配错、PVC 未激活 |
| 网络层 | ping 不通、时延大 | 查路由、测 CIR 是否达标 | 超出 CIR 导致丢帧、拥塞 |
帧中继有个独特机制叫 LMI（本地管理接口） ------用户侧和交换机之间定期"打招呼"，报告 PVC 状态。如果 LMI 不通，PVC 状态就会变成 inactive，数据自然走不通。这是帧中继排障的第一个检查点：先看 LMI 状态。
九、遗产与谢幕
帧中继在九十年代到两千年初是政企联网的主力------银行、税务、证券的多网点互联，大量跑在帧中继上。但它也有短板：
- 2M 封顶：和 DDN 一样，E1 接口是天花板，后期虽然出了 FRF.5 做到 34M，但终究跟不上需求；
- 无 QoS 保障：DE=1 的帧"尽力传"，拥塞时直接丢，语音、视频这种实时业务跑不了；
- 被 IP + MPLS 取代：IP 一统天下后，MPLS VPN 提供了更好的多节点互联方案。
但帧中继留了三样遗产，至今活在网络里：
- 虚电路+标签转发的思路：帧中继靠 DLCI 查表转发，这个思路一路进化到 MPLS 的标签交换------MPLS 标签就是"DLCI 的升级版"；
- CIR/EIR 带宽承诺模型：今天云专线的"承诺带宽+峰值带宽"计费模型，根源就是帧中继的 CIR/EIR；
- "网络只管转发，可靠性交给终端"的设计哲学：这是整个互联网 TCP/IP 的设计基础，帧中继是第一个把这件事落到商用网络里的技术。
一句话：帧中继死了，但它的思想活在 MPLS 里、活在云专线里、活在整个互联网的设计哲学里。
小结
- DDN 的死穴是"独占=浪费"，分组交换用"拼车"思路解决：数据打包、共享中继、统计复用；
- X.25 是第一个分组交换标准，三层协议、逐跳差错控制------为不可靠线路而设计；
- 帧中继是 X.25 的瘦身版：去掉差错控制和流控，网络只管快速转发，可靠性交给终端；
- 虚电路+DLCI 是帧中继的核心：一条物理中继上跑多条逻辑通道，靠 DLCI 查表转发；
- CIR/EIR/Bc/Be 是带宽承诺模型：承诺带宽保证送达，超额带宽尽力传送，这是云专线计费的鼻祖；
- 帧中继的遗产：标签转发→MPLS、CIR/EIR→云专线带宽模型、"转发与可靠性分离"→互联网设计哲学。
思考题：帧中继把差错控制从网络移到了终端（TCP），这叫"端到端原则"。但今天 AIDC 智算网络里，RoCEv2 又把"可靠传输"从 TCP 拉回了网络层（PFC+ECN）。为什么"端到端原则"在智算场景不灵了？（提示：想想大模型训练时，一个梯度包丢了，TCP 重传的时延开销有多大，GPU 集群等得起吗？）
下期预告
X.25 和帧中继解决了"带宽拼车"的问题，但它们都有个天花板------2M 封顶 。再往上走，需要一种全新的技术：不仅带宽更大，还要能做 QoS、能跑语音视频。于是，53 字节的信元 登场了。下一课讲：ATM------53 字节信元的故事，以及它为什么输了。
