本文是「MT5 图上交易面板开发」系列第 1 篇（共 7 篇），讨论笔者开发的一款 MT5 图上交易辅助面板（v1.00）的整体架构与模块划分，后续各篇按模块展开实现细节。面板界面支持中英双语，下文以中文界面为准。
免责声明：本文内容仅用于技术交流与学习参考，不构成任何投资建议。金融市场存在不确定性，过往表现不代表未来结果。请读者根据自身情况独立判断、审慎决策，并自行承担投资风险。
1. 设计目标
MT5 的架构里，图表承担分析职能，交易执行分散在订单弹窗与终端列表。以图表为主要工作界面的交易者，一次挂单操作意味着视线离开图表数秒；持仓管理则是终端列表里的逐个右键。
这款面板的设计目标只有一个：把执行层操作搬回图表------市价、挂单、手数计算、平仓、仓位保护，全部在图上完成。技术形态是以 EA（Expert Advisor）挂载到图表运行的交互面板。
先明确技术定位：它是操作辅助工具，不生成交易信号、不替代人工决策，所有订单均由使用者在图上主动触发。
2. 总体架构
从实现视角看，面板分四层：
text
┌─────────────────────────────────┐
│ UI 层：主面板 + 各功能子窗 │ 控件布局、显隐、双语、位置记忆
├─────────────────────────────────┤
│ 事件层：OnChartEvent 交互承接 │ 鼠标移动/点击/拖拽 → 动作分发
├─────────────────────────────────┤
│ 交易层：CTrade 订单操作封装 │ 市价/挂单/平仓/改单，同步或异步
├─────────────────────────────────┤
│ 状态层：OnTick/OnTimer 轮询引擎 │ 仓位保护、风控守卫、图表信息刷新
└─────────────────────────────────┘3. MQL5 实现要点（架构骨架）
面板程序的基本骨架（实现思路示意，非产品源码）：
mql5
#include <Trade\Trade.mqh>
CTrade trade; // 交易层：统一封装下单/平仓/改单
int OnInit()
{
// UI 层：创建主面板与子窗，恢复上次的停靠位置
// 事件层：启用鼠标事件（默认关闭，必须显式打开）
ChartSetInteger(0, CHART_EVENT_MOUSE_MOVE, true);
return INIT_SUCCEEDED;
}
void OnChartEvent(const int id, const long &lparam,
const double &dparam, const string &sparam)
{
// 交互入口：所有图上操作从这里分发到对应功能模块
}
void OnTick()
{
// 状态层：行情跳动时驱动仓位保护引擎与风控守卫检查
}
void OnDeinit(const int reason)
{
// 持久化面板与子窗位置（文件或全局变量），销毁图表对象
}两个容易踩的坑：CHART_EVENT_MOUSE_MOVE 默认是关闭的 ，不做 ChartSetInteger 显式启用，鼠标跟随类交互全部无效；子窗位置持久化 要在 OnDeinit 里落盘（GlobalVariableSet 或文件均可），否则重启后面板回到默认位置。
基础特性对应的设计决策：
- 挂图即用：主要参数放在面板与设置窗内调整，而不是 EA 输入参数------输入参数每次修改都要重新挂载，面板内参数可以热改；
- 中英双语：界面文案集中管理，设置中一键切换；
- 按钮可裁剪：控件按需显隐，只保留常用项；
- 位置记忆 ：主面板默认停靠图表右下（黄金分割位），各子窗位置自动记忆。

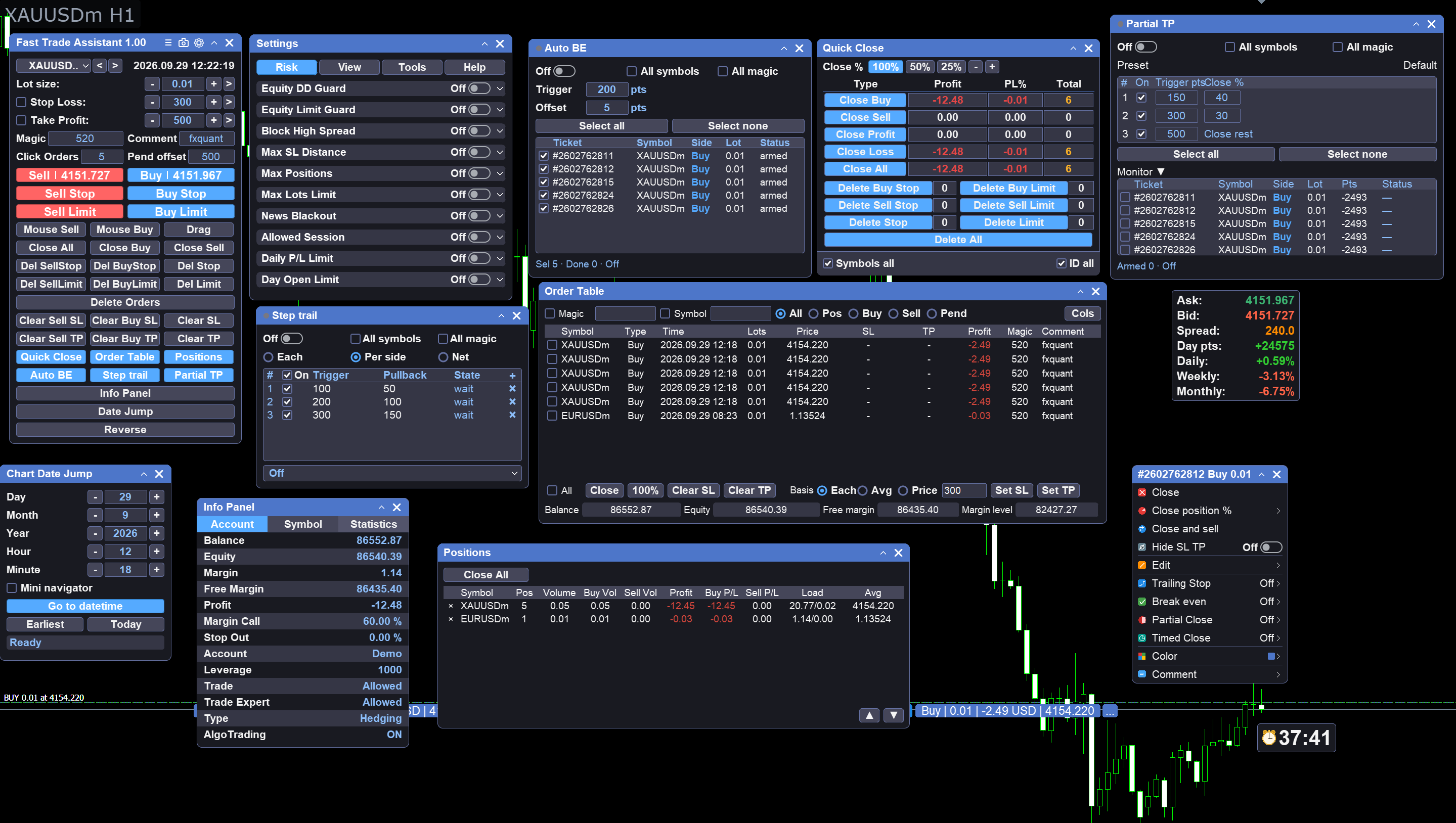

4. 功能模块划分
| 模块 | 核心功能 | 实现要点 | 本系列 |
|---|---|---|---|
| 快速下单与挂单 | BUY/SELL 市价按钮（悬停预览 SL/TP 虚线）、鼠标挂单（双击下单、类型自动解析）、拖拽挂单（Entry/SL/TP 三拖杆） | 图表事件流、坐标换价、挂单类型判断 | 第二篇 |
| 风险手数 | 固定手数 / 余额风险% / 风险金额三种模式，按止损点数与点值自动换算 | 点值换算、步长对齐、最小手数兜底 | 第三篇 |
| 批量平仓与订单管理 | 9 种批量平仓、7 种删挂单、批量取消止损止盈、勾选式平仓副窗、订单表格、持仓汇总、单票菜单 | 持仓/挂单遍历、条件筛选、逆序删除 | 第四篇 |
| 仓位保护 | 自动保本、阶梯止盈（最多 16 级、三种跟踪粒度）、分批止盈 | OnTick 轮询、峰值状态跟踪、PositionModify | 第五篇 |
| 风控规则与图表辅助 | 日盈亏限额、点差过滤、时段限制等事前守卫；K 线倒计时、涨跌角标、均价线、日期跳转 | 开仓前置检查链、图表对象绘制、OnTimer 刷新 | 第六、七篇 |

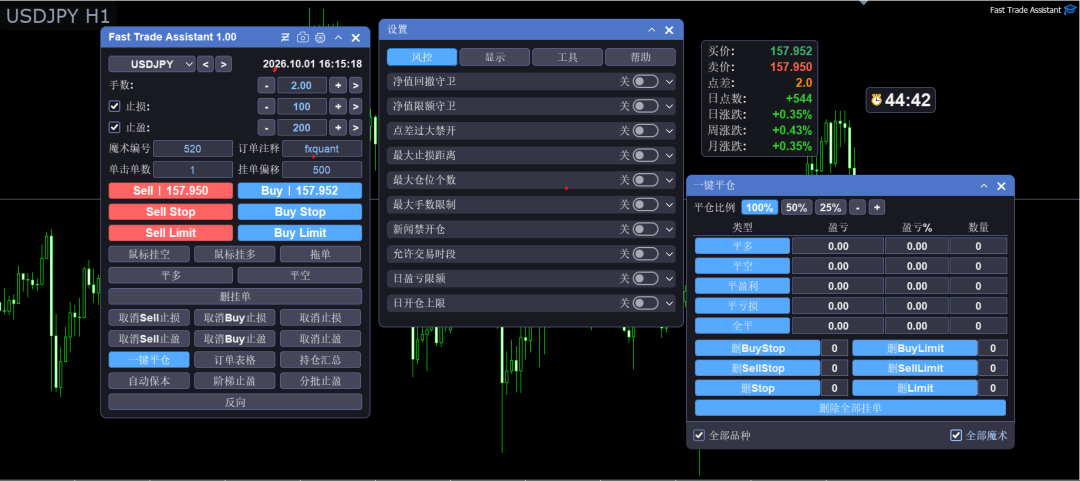

5. 主面板布局（自上而下）
- 标题栏：设置、截图、最小化、关闭；
- 品种切换区：自动读取 Market Watch 品种列表，点击即切换；
- 手数行：三种手数模式共用一个输入框；
- SL / TP 行：按点数填写止损止盈距离；
- 参数行：魔术号、订单注释、每次点单数、挂单偏移；
- BUY / SELL 按钮：可分别隐藏、可加锁防误触；
- 挂单区：鼠标挂空、鼠标挂多、拖单；
- 平仓区：9 种批量平仓按钮；
- 删挂单区：7 种删挂单按钮；
- 取消区：批量取消止损 / 止盈；
- 功能按钮区：一键平仓、自动保本、阶梯止盈、分批止盈、信息面板。
6. 典型使用场景
- 以图表为主的主观交易：消除弹窗与终端列表之间的往返切换；
- 多持仓、多挂单场景：批量操作替代逐单右键；
- 强调仓位纪律的账户：风险手数模式与事前风控规则形成双保险；
- 短线 / 剥头皮风格：K 线收盘倒计时配合图上快速下单；
- 复盘需求：一键截图保存图表 PNG，配合日期跳转回看历史。
7. 定位边界
重申：辅助工具。不生成交易信号，不预测行情，不构成投资建议；每一笔订单都由使用者主动触发，工具只负责把"触发"这个动作的距离缩到最短。
8. 系列目录（连载中）
- 总览：整体架构与功能模块设计（本文）
- 图上快速下单的实现：事件流、坐标换价与挂单解析
- 按风险额度自动计算手数的实现
- 批量平仓与订单管理的实现
- 仓位保护三件套的实现
- 事前风控守卫的实现
- 图表信息层的实现（完结篇）
