04-Linux 内核模块

4.1 内核模块简介

内核模块（.ko）是可以运行时动态加载/卸载的内核代码。它的价值：

• 减小内核体积：不常用的驱动编译成模块，按需加载。
• 加快开发迭代：改驱动不用重编内核、不用重启机器。
• 便于发行版适配：同一内核支持多种硬件。
• 便于实验：本手册几乎所有实验都用模块完成。

模块不是什么：

• 不是独立程序：++没有 main()，没有独立地址空间，运行在内核态，崩溃即内核崩溃++。
• 不是沙箱：模块拥有内核的全部权限。
• 不是"想调什么就能调什么"：++只能用已导出 的符号（EXPORT_SYMBOL）++。

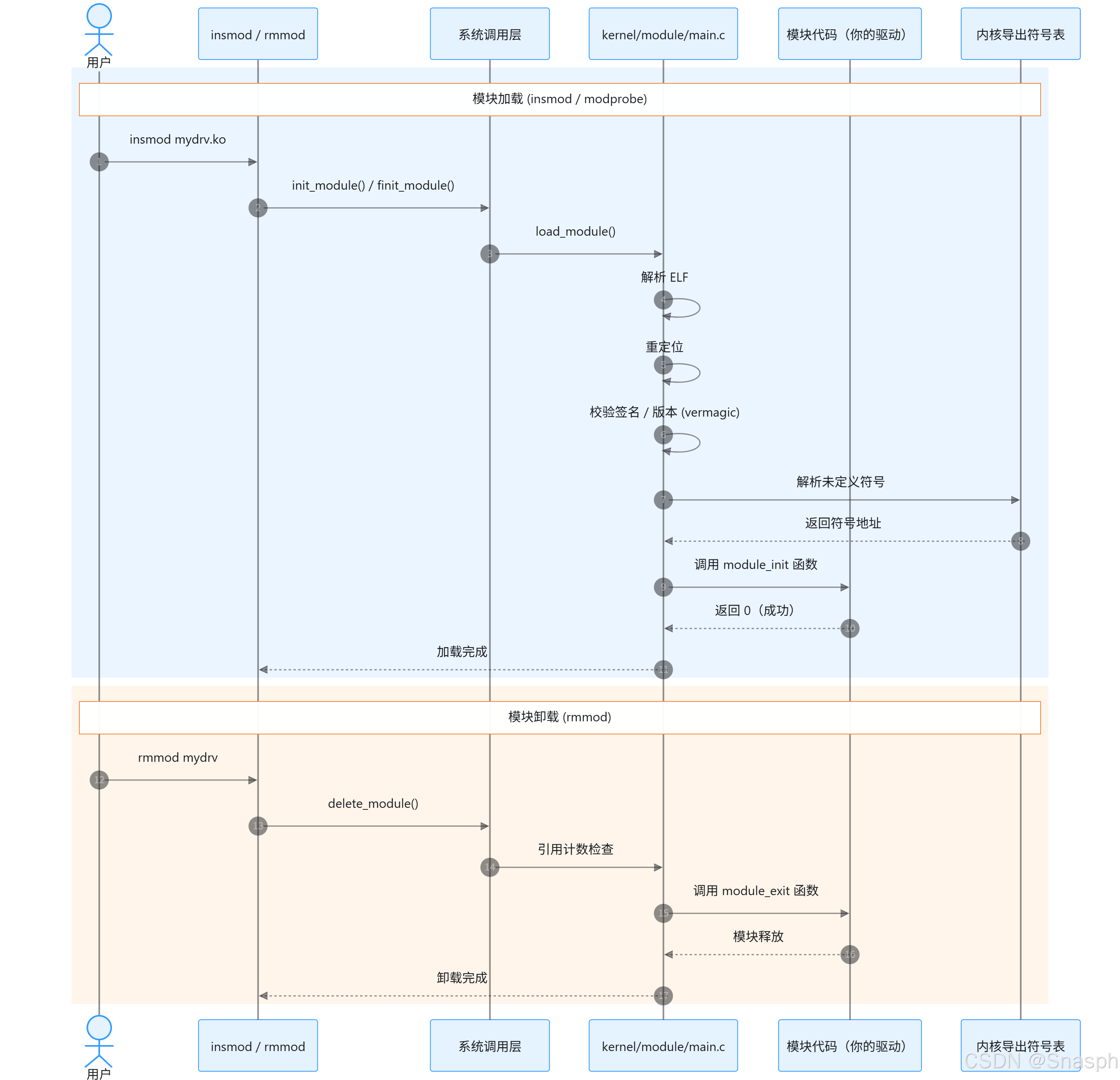

模块与内核的边界：

4.2 内核模块程序结构

最小模块（hello_module.c）：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/kernel.h>

static int __init hello_init(void)
{
        pr_info("hello_module: loaded, jiffies=%lu\n", jiffies);
        return 0;
}

static void __exit hello_exit(void)
{
        pr_info("hello_module: unloaded\n");
}

module_init(hello_init);
module_exit(hello_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kevin");
MODULE_DESCRIPTION("Minimal kernel module for Linux 7.2.5 study");
MODULE_VERSION("1.0");

结构要点：

元素	作用
#include <linux/module.h>	必需，提供 module_init/module_exit/MODULE_*
__init / __exit	段属性：init 代码在初始化后释放，exit 代码在编入内核时不保留
module_init(fn)	注册加载函数（返回 int，0 表示成功）
module_exit(fn)	注册卸载函数（返回 void）
MODULE_LICENSE	必须，否则内核标记为专有模块（taint）并影响部分符号使用
MODULE_AUTHOR/DESCRIPTION/VERSION	modinfo 可见，便于维护

7.2.5 的补充 ：include/linux/cleanup.h 提供了 __free()、guard()、scoped_guard() 等自动清理机制，写模块时可用于简化错误路径；但++不要在模块的 init/exit 函数里依赖复杂的清理链，保持"申请-释放"成对可读更安全++。

4.3 模块加载函数

static int __init my_init(void)
{
        int ret;

        ret = register_chrdev_region(my_dev, 1, "mymod");
        if (ret)
                return ret;

        /* ... */
        return 0;          /* 0 = 成功；负 errno = 失败，模块不会加载 */
}

module_init(my_init);

规则：

• 返回 0 成功 ，返回负 errno 失败；++失败时内核会调用你的清理逻辑吗？不会------你必须自己回滚已经申请的资源++。
• __init 函数在模块中不会被释放（模块是动态加载的），但加上 __init 无害且能节省 built-in 情况下的内存。
• 加载顺序：++insmod 会先做 ELF 校验、符号解析、重定位、签名检查，再调用 init++。
• 若 init 返回 -ENODEV，insmod 会打印 insmod: ERROR: could not insert module ...: No such device。

多设备/自动加载的场景 ：++现代驱动通常不写"加载函数里扫描硬件"，而是注册 driver，由设备模型在设备出现时回调 probe()++：

module_platform_driver(my_platform_driver);   /* 展开为 module_init/module_exit */
module_i2c_driver(my_i2c_driver);
module_spi_driver(my_spi_driver);
module_pci_driver(my_pci_driver);

4.4 模块卸载函数

static void __exit my_exit(void)
{
        unregister_chrdev_region(my_dev, 1);
}

module_exit(my_exit);

规则：

• 卸载前必须确保没有任何人在使用你的模块 ：内核通过模块引用计数（refcount）保证。若 rmmod 时计数不为 0，会报 Module mymod is in use。
• 卸载函数不能"部分失败"：返回值是 void，必须完成全部清理。
• 不要在卸载函数里做可能永久阻塞的操作；del_timer_sync()、flush_workqueue()、cancel_work_sync() 是常用但必须小心死锁（不要在持有对方所需锁时调用）。
• 卸载后内核会释放模块内存，任何仍然指向模块代码的指针都是悬空的------这正是引用计数存在的意义。

4.5 模块参数

static int count = 1;
module_param(count, int, 0444);
MODULE_PARM_DESC(count, "Number of devices to create (default 1)");

static char *name = "globalmem";
module_param(name, charp, 0644);
MODULE_PARM_DESC(name, "Device name");

static int sizes[4];
static int nsizes;
module_param_array(sizes, int, &nsizes, 0444);
MODULE_PARM_DESC(sizes, "Per-device sizes in bytes");

static bool debug;
module_param(debug, bool, 0644);
MODULE_PARM_DESC(debug, "Enable verbose logging");

权限位（第三参数）：

值	含义
0	不在 sysfs 中暴露，只能用 insmod mymod.ko count=4 或 modprobe 配置
0444	只读属性
0644	读写属性（必须自己保证并发安全）
S_IRUGO / S_IWUSR	旧式宏，仍可用，但新代码推荐八进制字面量

用户空间访问：

# 加载时传参
insmod ./mymod.ko count=4 debug=1

# 查看参数
ls /sys/module/mymod/parameters/
cat /sys/module/mymod/parameters/count

# 运行时修改（需要 0644 权限）
echo 8 > /sys/module/mymod/parameters/count
modinfo ./mymod.ko            # 看 parm/parmtype 行

7.2.5 注意事项：

• 可写参数必须在你的代码里用锁保护，内核不会替你同步。
• 如果参数在模块运行中途被改变，必须保证语义合法（例如不能把 buffer 大小改小到已有数据之外）。
• 复杂配置请用 sysfs 属性 / debugfs / configfs / netlink，不要滥用模块参数。

4.6 导出符号

模块 A 想调用模块 B 的函数，B 必须导出符号：

/* 在 B 模块中 */
static int internal_helper(void) { ... }      /* 私有 */

int my_exported_func(int x)                    /* 导出给任何模块 */
{
        return internal_helper() + x;
}
EXPORT_SYMBOL(my_exported_func);

void my_gpl_func(void) { ... }
EXPORT_SYMBOL_GPL(my_gpl_func);                /* 只给 GPL 兼容模块 */

7.2.5 的符号命名空间（原书没有的知识点，大型子系统必备）：

/* 定义方 */
EXPORT_SYMBOL_NS(my_func, MY_SUBSYSTEM);

/* 使用方：必须显式声明导入哪个命名空间 */
MODULE_IMPORT_NS("MY_SUBSYSTEM");

命名空间的目的是：让子系统内部接口"半私有化"，避免被无关模块滥用。使用方忘记 MODULE_IMPORT_NS() 会出现类似错误：

ERROR: modpost: module mymod uses symbol my_func from namespace MY_SUBSYSTEM, but does not import it.

符号解析与 modpost：

ERROR: modpost: "foo" [./bar.ko] undefined!

常见原因：

1. foo 没有 EXPORT_SYMBOL。
2. foo 所在的模块没有先加载（且不是 built-in）。
3. 模块与内核版本/配置不匹配（vermagic 不同）。

检查已导出符号：

grep -w foo /proc/kallsyms            # guest 中
nm vmlinux | grep " T foo"            # 宿主中
modprobe --dump-modversions foo.ko    # 查看模块依赖的符号版本

4.7 模块声明与描述

MODULE_LICENSE("GPL");                    /* 必须：GPL / GPL v2 / Dual BSD/GPL / Proprietary */
MODULE_AUTHOR("Kevin <kevin@example.com>");
MODULE_DESCRIPTION("Global memory character driver");
MODULE_VERSION("1.2.3");
MODULE_ALIAS("platform:globalmem");       /* 别名，配合 udev/modprobe 自动加载 */
MODULE_SOFTDEP("pre: crc32c");            /* 软依赖：加载前先尝试加载 crc32c */
MODULE_FIRMWARE("mydrv/fw.bin");          /* 声明需要的固件，便于打包 */
MODULE_DEVICE_TABLE(of, my_of_match);     /* 生成 modalias，实现设备热插拔自动加载 */
MODULE_DEVICE_TABLE(i2c, my_i2c_id);
MODULE_DEVICE_TABLE(platform, my_platform_id);

MODULE_DEVICE_TABLE 是自动加载的关键 ：它把设备匹配表写进模块的 __mod_<bus>_device_table 段，depmod 处理后写入 /lib/modules/$(uname -r)/modules.alias。当内核发现新设备并发出 uevent 时，udev 根据 modalias 自动 modprobe 对应模块。

# 观察 modalias 与自动加载
cat /sys/bus/i2c/devices/0-0050/modalias
grep i2c /lib/modules/$(uname -r)/modules.alias | head

查看模块信息：

modinfo ./globalmem.ko
lsmod
cat /proc/modules
ls /sys/module/globalmem/
ls /sys/module/globalmem/sections/      # 各段地址（需要权限）
cat /sys/module/globalmem/refcnt

4.8 模块的使用计数

内核维护每个模块的引用计数，防止"正在被使用的代码被卸载"。

/* 典型场景：文件操作期间防止模块被卸载 */
static int my_open(struct inode *inode, struct file *filp)
{
        if (!try_module_get(THIS_MODULE))
                return -ENODEV;
        ...
        return 0;
}

static int my_release(struct inode *inode, struct file *filp)
{
        ...
        module_put(THIS_MODULE);
        return 0;
}

7.2.5 的现实情况 ：大多数情况下你不需要手工写 try_module_get()：

• 设备驱动通过 struct device_driver.owner = THIS_MODULE 注册后，设备打开/绑定期间内核自动持有引用。
• 字符设备通过 cdev_add + fops->owner = THIS_MODULE，VFS 会在打开时自动 try_module_get()。
• 只有自己创建的 kthread、自建 workqueue、定时器回调、以及暴露给其他模块的入口才需要手工管理。

观察引用计数：

cat /sys/module/globalmem/refcnt
rmmod globalmem                 # 若 refcnt != 0，会失败
# 正确的卸载流程：先关闭所有使用者，再 rmmod

4.9 模块的编译

4.9.1 树内模块（built-in 或模块）

把驱动放进 drivers/ 下，按第 3 章的 Kconfig/Kbuild 规则添加，然后：

make -C "$KSRC" O="$KBUILD" modules            # 只编译模块
make -C "$KSRC" O="$KBUILD" modules_install    # 安装到 /lib/modules/...

4.9.2 外部模块（本手册推荐方式）

目录结构：

/home/works/study/modules/04-hello/
├── Makefile
└── hello_module.c

Makefile：

obj-m := hello_module.o
# 多文件模块：
# obj-m := mymod.o
# mymod-y := main.o fileops.o irq.o

# 只在本 Makefile 被 Kbuild 直接调用时才展开
KSRC ?= /home/works/study/linux-7.2.5
KBUILD ?= /home/works/study/build/linux-7.2.5-x86_64

all:
	$(MAKE) -C $(KSRC) O=$(KBUILD) M=$(PWD) modules
clean:
	$(MAKE) -C $(KSRC) O=$(KBUILD) M=$(PWD) clean

编译：

cd /home/works/study/modules/04-hello
make
ls -l hello_module.ko
modinfo hello_module.ko

7.2.5 的新写法：-f 代替 -C （Linux 6.13 起，见 Documentation/kbuild/modules.rst）。它不会切换工作目录，产物直接落在当前目录：

# 旧写法（仍然可用）
make -C "$KSRC" O="$KBUILD" M="$PWD" modules
# 新写法（6.13+）
make -f "$KBUILD/Makefile" M="$PWD" modules

把模块产物放到单独目录（MO=）：

make -C "$KSRC" O="$KBUILD" M="$PWD" MO="$PWD/build" modules

跨模块依赖（KBUILD_EXTRA_SYMBOLS）：模块 A 依赖模块 B 的导出符号，而 B 也在源码树外时：

make -C "$KSRC" O="$KBUILD" M="$PWD" \
     KBUILD_EXTRA_SYMBOLS=/path/to/B/Module.symvers modules

模块签名 （发行版内核常见，CONFIG_MODULE_SIG）：

# 生成密钥（内核树内）
scripts/sign-file sha256 private_key.pem public_key.pem mymod.ko

# 若内核启用了强制签名（CONFIG_MODULE_SIG_FORCE），未签名模块无法加载：
#   insmod: ERROR: could not insert module mymod.ko: Key was rejected by service

模块版本（CONFIG_MODVERSIONS） ：7.2.5 中如果启用 CONFIG_GENDWARFKSYMS（配合 CONFIG_DEBUG_INFO），符号版本改用 DWARF 信息 计算，而不是旧的 genksyms 源码解析。这对 Rust 模块是必需的（详见 Documentation/kbuild/gendwarfksyms.rst）。对驱动开发者的影响是：

• 模块与内核必须"同源同配置"编译，否则报 disagrees about version of symbol xxx。
• 想绕过版本检查只能靠 force 加载（危险，不要在生产上做）。

4.9.3 在 QEMU 中加载模块

三种方式，按推荐顺序：

1. 把模块放进 initramfs（最稳定）：

   make -C "KSRC" O="KBUILD" INSTALL_MOD_PATH="$ROOTFS" modules_install

   重新打包 initramfs 后启动 QEMU

2. 9p 共享目录（改代码不用重打包）：

   guest 中

   mount -t 9p -o trans=virtio,version=9p2000.L hostshare /mnt/host
   insmod /mnt/host/modules/04-hello/hello_module.ko

3. virtiofs / 网络传输（进阶）。

4.10 使用模块"绕开"GPL

这是原书中争议最大的一节，必须把技术事实 和法律边界讲清楚。

技术事实：

• EXPORT_SYMBOL_GPL() 导出的符号只允许声明了 GPL 兼容许可证的模块使用。

• 模块的许可证由 MODULE_LICENSE() 决定。写 MODULE_LICENSE("Proprietary") 或完全不写 MODULE_LICENSE()，内核会把该模块标记为 tainted（污染）：

  cat /proc/sys/kernel/tainted # 非 0 表示内核已被污染
  dmesg | grep -i taint

• 被污染的内核，社区在收到 bug 报告时会要求你先复现于未污染内核。

为什么不能"绕开"：

• 从 4.0 到 7.2.5，EXPORT_SYMBOL_GPL 的范围持续扩大；很多关键接口（如 kallsyms_lookup_name、部分 tracepoint 相关接口、很多核心子系统的内部 API）都是 GPL-only 或干脆不再导出。
• 历史上有人用 kallsyms_lookup_name() 或直接读取 /proc/kallsyms 来"抓"符号地址，从而调用未导出函数。内核已采取措施：kallsyms_lookup_name() 在 5.7 之后不再导出 ，非特权读取 /proc/kallsyms 只得到 0 地址。
• 更本质的是：这不是技术问题，而是许可证问题 。Linux 采用 GPLv2，内核社区（以及多数法务）认为与内核链接的模块属于衍生作品，必须 GPL 兼容。绕过的做法会让你的产品处于法律风险中，并且一旦涉及 EXPORT_SYMBOL_GPL 的符号，也违反内核的明确技术约定。

正确做法：

1. 用 GPL 兼容许可证 发布驱动（MODULE_LICENSE("GPL")）。
2. 如果确实需要闭源，走厂商认可的边界：把专有逻辑放到用户空间，或通过明确的、稳定的 ABI（sysfs/netlink/字符设备 ioctl/virtio 等）通信。
3. 需要"内核内部功能但不想直接链接"时，考虑 BPF （BPF_PROG_TYPE_*、kprobe/tracepoint 程序）这类官方支持的可编程接口。

符号命名空间与 GPL 的关系（7.2.5）：

EXPORT_SYMBOL_NS_GPL(subsys_helper, MY_NS);   /* 命名空间 + GPL-only */
MODULE_IMPORT_NS("MY_NS");                    /* 使用方声明 */

命名空间是技术隔离，不改变许可证规则。

4.11 总结

• 模块 = 运行时可加载的内核代码；有 init/exit 成对、有引用计数、有签名与版本校验。
• 模块参数、导出符号、模块声明是模块的"对外接口"；MODULE_DEVICE_TABLE 决定能否自动加载。
• 外部模块编译在 7.2.5 中既可用传统 -C，也可用 6.13 引入的 -f；M=/MO=/KBUILD_EXTRA_SYMBOLS 是常用变量。
• 模块版本检查在 7.2.5 中可能由 CONFIG_GENDWARFKSYMS 通过 DWARF 计算，模块必须与内核同源同配置编译。
• GPL 边界必须遵守：EXPORT_SYMBOL_GPL 不可绕过，污染内核的技术手段也已被大幅封堵。
