Flutter 终于有自己的 React Flow 了，vyuh_node_flow 上手实录

话说去年搞鸿蒙开发者激励时，我曾想到搞一个Xmind之类的APP。说实话，与其相信我自己可以写一个这么复杂的系统，还不如相信自己是秦始皇。这种节点图、连线、缩放平移的东西，交互细节特别多，自己从零开始写，文件夹刚建就得烂尾。由于当时我的那几个app全是flutter做的。所以我就尝试找一个可视化的流程编辑器库，让用户能自己拖拽节点、连线、拼出一个工作流。没想到还真让找到了：vyuh_node_flow。

01 它到底是什么

简单地说：Flutter 里的 React Flow。

前端同学应该都知道 React Flow，React 生态里做节点图编辑器的事实标准，GitHub 上两万多 star。而 vyuh_node_flow 的作者也很坦诚，在 README 里直接写明这个项目就是 inspired by React Flow。

但它是纯 Dart 写的，原生 Flutter Widget，不依赖任何 JS 引擎或 WebView。这意味着它跑在 iOS、Android、桌面、Web 上都是一套代码，没有跨端的心智负担。

那它能拿来干什么？我总结了四类典型场景：

可视化编程界面------像 Scratch 或者 Unreal Engine 蓝图那种，拖节点、连线、拼逻辑。
工作流编辑器------业务流程、数据处理、自动化任务的可视化编排。
交互式图表------组织架构图、思维导图、状态机。
数据管道------把数据流向和处理步骤画出来，看得见摸得着。

说白了，凡是「节点 + 连线」能表达的图，它都能接。

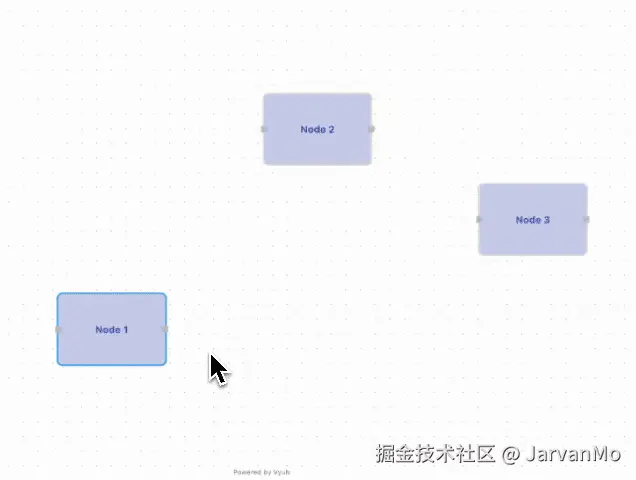

官方 Demo 里的实际交互效果

02 上手有多快

我试了下，从零跑通一个能拖拽、能连线的流程图，大概三十行代码。

核心就三步：建一个 Controller、塞几个 Node 进去、丢给 NodeFlowEditor 渲染。

dart 复制代码

import 'package:flutter/material.dart';
import 'package:vyuh_node_flow/vyuh_node_flow.dart';

class FlowEditor extends StatefulWidget {
  @override
  State<FlowEditor> createState() => _FlowEditorState();
}

class _FlowEditorState extends State<FlowEditor> {
  // 1. 建一个 Controller，泛型是你的节点数据类型
  late final controller = NodeFlowController<String, dynamic>(
    nodes: [
      Node<String>(
        id: 'node-1',
        type: 'input',
        position: const Offset(100, 100),
        data: '开始',
        outputPorts: const [
          Port(id: 'out', name: 'Output', offset: Offset(2, 40)),
        ],
      ),
      Node<String>(
        id: 'node-2',
        type: 'output',
        position: const Offset(400, 100),
        data: '结束',
        inputPorts: const [
          Port(id: 'in', name: 'Input', offset: Offset(-2, 40)),
        ],
      ),
    ],
    // 2. 把两个节点连起来
    connections: [
      Connection(
        id: 'conn-1',
        sourceNodeId: 'node-1',
        sourcePortId: 'out',
        targetNodeId: 'node-2',
        targetPortId: 'in',
      ),
    ],
  );

  @override
  Widget build(BuildContext context) {
    // 3. 丢给编辑器，配一个 nodeBuilder 决定节点长啥样
    return NodeFlowEditor<String, dynamic>(
      controller: controller,
      theme: NodeFlowTheme.light,
      nodeBuilder: (context, node) => Padding(
        padding: const EdgeInsets.all(16),
        child: Text(node.data,
            style: const TextStyle(fontWeight: FontWeight.bold)),
      ),
    );
  }
}

跑起来就是上面那张 GIF 的样子：两个节点、一条连线，能拖、能选、能缩放。

这里有个小细节我觉得挺关键------它用了泛型。NodeFlowController<String, dynamic> 里的 String 就是你的节点数据类型，nodeBuilder 回调里拿到的 node.data 就是强类型的 String，不用 cast、不用 as。作者也建议用 sealed class 做节点数据层级，配合 switch 表达式做模式匹配，类型安全能拉满。

这对 Flutter 开发者来说很对味，比那些靠 Map<String, dynamic> 传数据的库舒服太多了。

03 设计上有点东西

光看 API 用法不够过瘾，我去翻了翻源码，发现这个库的内部设计其实有点东西，不是那种「能跑就行」的玩具项目。

状态管理用了 MobX

项目里大量用了 Observable、Computed、action、Observer 这套 MobX 模式。节点位置、选中状态这些是 Observable，一变，对应的 Observer Widget 自动重绘，不用你手动 setState。好处是局部刷新很精准，不会因为一个节点动了，整张图重绘一遍。

分层渲染

编辑器内部用 Stack 把不同元素分到不同层：网格层、背景注解层、连接线层、连接标签层、节点层、前景注解层、交互层。连接标签单独一层是有讲究的------连接线重绘时，标签不用跟着重绘。再配合 RepaintBoundary 隔离每层，把重绘范围压到最小。

性能上做了几层缓存

连接线的 Path 算出来之后会缓存（ConnectionPathCache），命中测试也复用这条缓存，节点不动就不重算。还有一个基于网格的空间索引（SpatialIndex），查「这块区域有哪些节点」不用遍历全量，几百个节点时命中测试仍然快。官方说 100+ 节点能稳 60fps，我手头没铺到那个量级，但从实现策略看，不是空口说白话。

平移和缩放主要靠 Flutter 自带的 InteractiveViewer，没自己重新发明轮子，这点我也挺认同的------能用框架能力就用，把精力留给真正难的连接和命中逻辑。

04 几个我觉得亮眼的细节

功能清单谁都能抄，真正区分一个库好坏的是细节。说几个我比较喜欢的。

连接线能做动效

不只是画一条线那么简单。内置了粒子流（Particles）、流动虚线（FlowingDash）、脉冲（Pulse）、渐变（Gradient）、彩虹（Rainbow）几种特效。做数据管道可视化的时候，在线上加个流动虚线，数据「在流」的感觉一下就出来了，比静态箭头生动太多。

主题系统粒度很细

NodeFlowTheme 拆成了 NodeTheme、ConnectionTheme、PortTheme、GridTheme 几个子主题，每个都能 copyWith。深色浅色开箱即用，但要改端口形状、连接线颜色、网格样式，都有一层一层可调。做 toB 产品的人应该会喜欢这种可控度。

dart 复制代码

final customTheme = NodeFlowTheme.dark.copyWith(
  connectionTheme: ConnectionTheme.dark.copyWith(
    style: ConnectionStyles.bezier,
    color: Colors.purple.shade300,
    animationEffect: ConnectionEffects.particles,
  ),
  gridTheme: GridTheme.dark.copyWith(
    style: GridStyles.dots,
    color: Colors.white24,
  ),
  nodeTheme: NodeTheme.dark.copyWith(
    borderRadius: BorderRadius.circular(12),
    selectedBorderColor: Colors.purple,
  ),
);

注解系统能跟着节点走

画布上能贴便签（StickyAnnotation）、打标记（MarkerAnnotation）、框分组（GroupAnnotation）。分组框会自动包围它依赖的节点，节点一动，框跟着伸缩。这在复杂流程图里特别有用------几百个节点没有分组注释，根本没法看。

整图能序列化成 JSON

节点、连接、注解、视口状态，全套 toJson / fromJson。用户拼好的流程图存到后端，下次打开原样恢复，不用自己写序列化。做 toB 工作流产品，这个能力是刚需。

还有几个锦上添花的：迷你地图（Minimap）做大局导航、20 多个内置快捷键、只读模式 NodeFlowViewer 给纯展示场景用、插件式扩展（StatsExtension、DebugExtension、LodExtension）按需挂载。

05 说说不足

夸了这么多，也得说说它现在还缺什么，免得你上手了才发现坑。

最大的缺口是没有自动布局算法。节点位置得你自己给 Offset，或者用户手动拖。如果你有一堆数据想自动生成一张整齐的流程图，vyuh_node_flow 帮不了你，得自己接 dagre、graphviz 这类布局引擎算坐标，再喂给它的 Controller。

另外它还比较年轻，版本号还在 0.x 阶段，API 可能有变动。做正式产品接入前，建议先把 changelog 扫一遍，心里有数。

但话说回来，在 Flutter 生态里，节点流程编辑器这个品类，目前能打的也就它了。React Flow 在前端能长成两万 star 的基础设施，靠的不是一天写完，是几年迭代。vyuh_node_flow 的底子已经铺得不差，缺的是时间和用户反馈。

06 说点更远的

用完 vyuh_node_flow，我更想说的一件事是------Flutter 生态在可视化编辑这块，正在补课。

前端有 React Flow、有 drawflow、有 G6、有 X6，做节点图、关系图、流程图，工具链已经成熟到「npm install 就能跑」。Flutter 这边过去是真空地带，要做类似的东西，要么套 WebView 引一个 JS 库，要么自己啃 CustomPaint 从头造。前者跨端体验割裂，后者成本高得吓人。

vyuh_node_flow 这种纯 Dart 原生方案出现的意义，不只是多一个轮子。它意味着 Flutter 想做 toB 的可视化编辑器、做低代码平台、做工作流编排工具，终于不用在「体验妥协」和「成本爆炸」之间二选一了。

而且它的设计是贴着 Flutter 原生习惯去的------泛型、Widget builder、Theme copyWith、Observable 局部刷新，全是 Flutter 开发者肌肉记忆里的那一套。没有引入一套新的心智模型，学习曲线很平。

如果你最近正好要在 Flutter 里画流程图、做节点编辑、搭可视化编排工具，不妨先拿它试试，别急着造轮子。

项目地址放在下面了，文档站也有在线 Demo 可以直接上手体验。

GitHub：github.com/vyuh-tech/vyuh_node_flow
文档站：flow.vyuh.tech
在线 Demo：flow.demo.vyuh.tech
