FDI2056 磁场测量仪 + LabVIEW 磁场怎么测？

Metrolab 的 FDI2056 是磁场测量系统的接口单元，配核磁共振探头测绝对磁场强度。它的特点是精度极高，而「什么时候取数」有多种触发方式------时间触发、外部触发、编码器触发。

磁体磁场标定。 超导磁体、电磁铁的磁场强度测量与标定。

磁场分布测量。 配合位移台逐点测，画出磁场分布图。

加速器与束流线。 磁元件的磁场批量测量与记录。

长期磁场监测。 磁体运行中持续监测磁场稳定性。

取数时刻很关键。 磁场测量要和位置、电流等条件对齐，什么时候取数决定了数据有没有意义。

慢工出细活。 核磁共振测量本身需要时间，取数太快读不到有效值。

数据量随测点增长。 逐点扫描的磁场分布测量，测点数以万计。

磁场分布测量是典型的「运动 + 测量 + 记录」三合一，同步就是全部难点。

**第一，触发方式把测量和事件锁在一起。**编码器触发意味着「每走固定距离测一个点」，位置和磁场天然一一对应；外部触发意味着「外部信号来了才测」。这些触发逻辑写在程序里，不依赖人为控制的时机。

**第二，逐点数据攒成一条曲线。**每个测点的磁场值在 LabVIEW 里就是一个数，按顺序攒成数组就是一条分布曲线；要变成二维分布图，只是换个排列方式。

**第三，测量和运动能并行。**位移台在走，程序在等着取数、同时刷新已测点的曲线。两边互不阻塞，扫描才能连续进行。

**第四，异常要能停。**磁场超限、探头失锁这些情况必须立刻停并记录，而不是让整条扫描跑完才发现数据全是废的。

这类仪器的用法核心在触发方式的选择，三种方式对应三种场景：

时间触发：每隔固定时间测一次。适合长时间监测------磁场随时间的漂移、磁体的稳定性，看的就是时间序列。

外部触发：外部信号来了才测。适合和别的设备配合------比如电流源到达某个设定值时测一次磁场，这样磁场和电流就是严格配对的。

编码器触发：位置每变化固定距离测一次。这是磁场分布测量的标准做法：探头装在位移台上，每走一段取一个数，位置和磁场的对应关系由硬件保证，而不是靠软件估算位置。

取回来的数据要带上完整的环境信息：时间戳、位置（如果用编码器触发）、以及当时的电流或者温度。磁场对温度、对激励电流都敏感，这些条件不记，事后没法解释为什么两次测量结果不同。

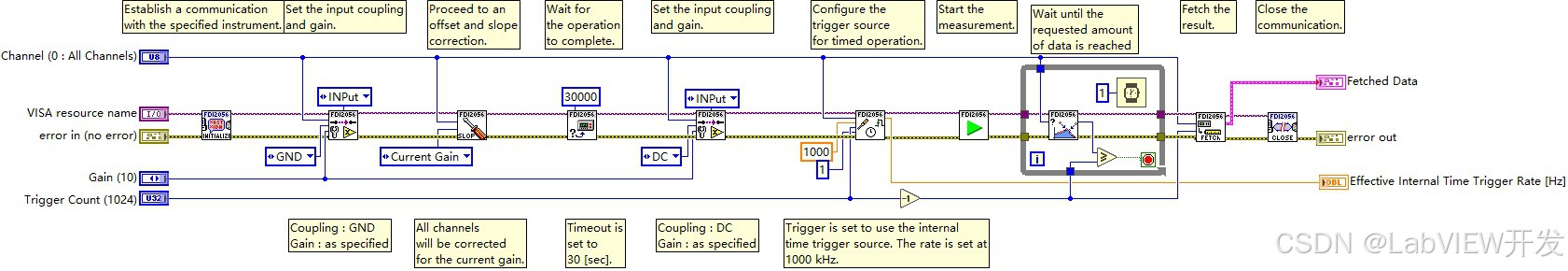

时间触发：按固定间隔取数，磁场随时间变化的监测

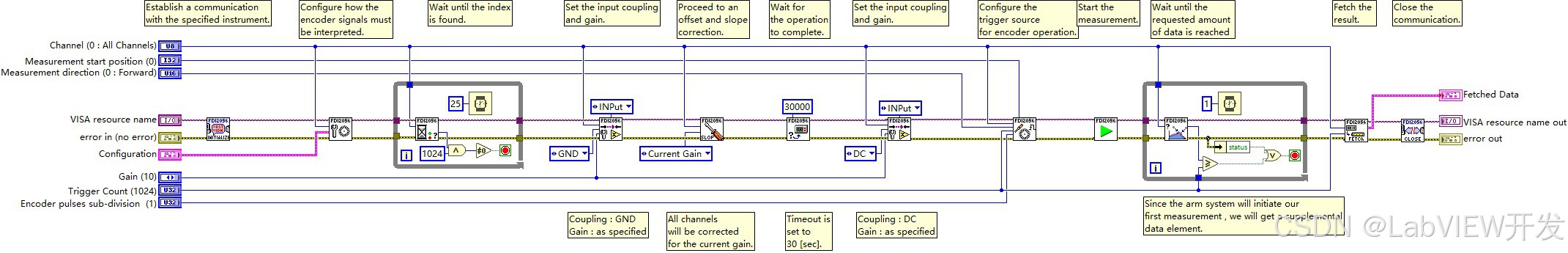

编码器触发：位置每变化固定距离取一次，磁场分布测量的标准做法

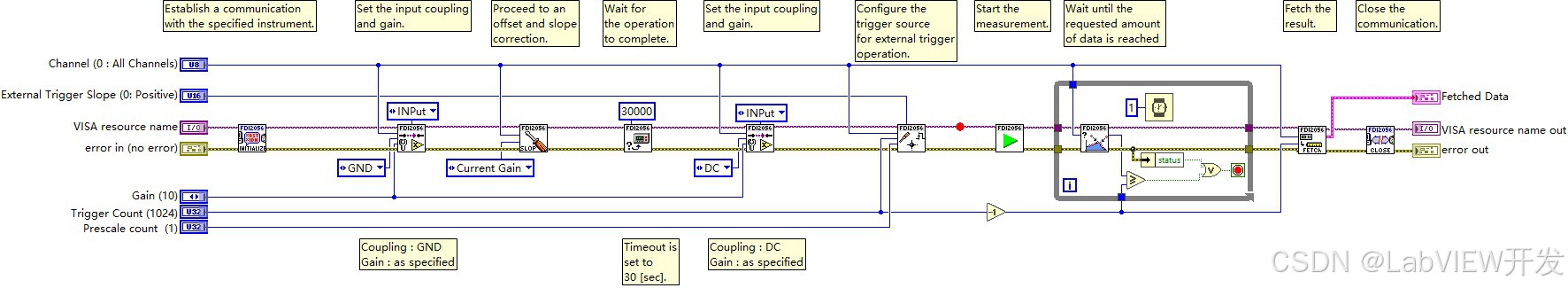

外部触发：外部信号来了才取数，便于和激励设备严格配对

位置和磁场严格对应。 编码器触发由硬件保证对应关系，不靠软件估算。

扫描连续进行。 测量与运动并行，中间不用停下来等取数。

数据带条件。 每个点的时间、位置、工况都记录在案。

异常能及时停。 磁场超限或者失锁时立即中断并保留已测数据。

如果你手上的活儿符合下面几条，这套思路基本可以照搬：

这类项目的核心，不是把某一次测量做得多漂亮，而是把「测量」变成可重复、可追溯、可批量的流程。流程立起来了，后面每加一个测点、每换一台仪器，省下的都是真金白银。

第一，探头要预热稳定。 核磁共振探头对温度敏感，刚上电的读数不稳，预热时间要留够。

第二，取数节奏别快过测量本身。 触发太快时探头还没测完新的值，会重复读到上一组数据。

第三，扫描速度要权衡。 走太快探头来不及稳定，走太慢整体耗时过长，按需要的空间分辨率定。
