Zaber 位移台 + LabVIEW：自动扫描怎么搭？

Zaber A 系列是自带控制器的电动位移台，位置、速度这些量都能程控，多台还能串起来做多轴联动。栅格扫描、正弦运动、XYZ 联动------精密定位的常用动作都能写成程序。

光学扫描成像。 样品台按栅格逐点移动，每个位置采一次数据，拼出二维分布图。

探针台与显微定位。 显微镜下逐点移动，配合相机和探针做自动测试。

自动对焦与寻优。 按路径搜索最佳位置，找到后停在那里。

多轴联动。 XY 或 XYZ 三轴配合，走出任意轨迹。

到位判定不能靠延时。 发完移动指令只是「已接收」，不等到位就读数，采到的是运动过程中的数据。

重复定位精度有限。 正反向逼近同一位置时，丝杠回程间隙会让实际位置差几微米。

丢步不报错。 速度和加速度设太高会丢步，位置悄悄偏了，而且不会报任何错。

协议有版本差异。 同一型号不同固件的通信协议可能完全不同。

精密定位的难点不在「动」，在「到位了没有」这一句上。发指令是毫秒级的事，判断到位、并且在到位之后才采集，才是整个流程能不能用的关键。

**第一，移动、采集、显示可以各跑各的。**位移台在走的时候，界面还得能响应、上一点的数据还在存。LabVIEW 的并行循环能把这些拆开，一个循环管运动、一个循环管采集与落盘，互不阻塞。

**第二，扫描结果天然是二维数组。**栅格扫描采回来的数据，按坐标填进二维数组，接上强度图或者等高线图就是一张分布图------从原始数据到看得懂的图，中间不用写转换代码。

**第三，串口和 USB 换着用不影响上层。**这类位移台多走串口或者 USB 虚拟串口，通信统一走 VISA 这一层之后，换接口、加转接都不动运动控制逻辑。

**第四，手动和自动要能混着用。**调试阶段需要手动微调、看当前位置，正式跑的时候又要全自动。这类「手动面板 + 自动流程」的界面在 LabVIEW 里搭起来很快，用过的人自己就能改。

位移台接进程序，基础动作是「下发位移量 → 等到位 → 读数」。难点全在中间那一步：移动是异步的，指令发出去只代表已接收，必须轮询实际位置、确认进入容差带，再去触发采集。用固定延时代替到位判定，二维图上会出现拖影或条纹，而且从图上很难判断是样品的问题还是程序的问题。

把移动放进循环里就成了扫描：生成栅格路径、逐点移动、每点等到位后触发一次采集，再把数据按坐标存成二维数组，接上强度图或等高线图就是一张分布图。路径生成只是个两层循环，要扩到 XYZ 只是多一层。

需要连续轨迹而不是逐点停走时，可以用流式指令把整条路径一次下发，让控制器自己走；多轴联动则按列表执行，走出任意路径；需要手动介入的场合，还能配一套摇杆或者手动控制面板。

还有个容易被忽略的细节：正反向逼近同一位置时，丝杠的回程间隙会让实际位置差几微米。高精度扫描要固定从同一个方向逼近，这一条得写进程序，不能指望操作者每次记得。

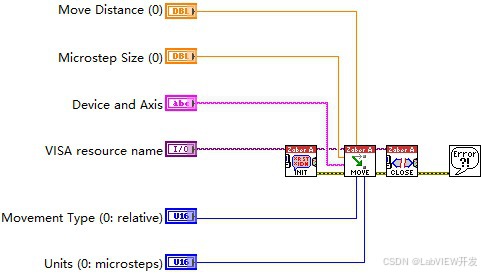

单轴移动：最基础的定位动作

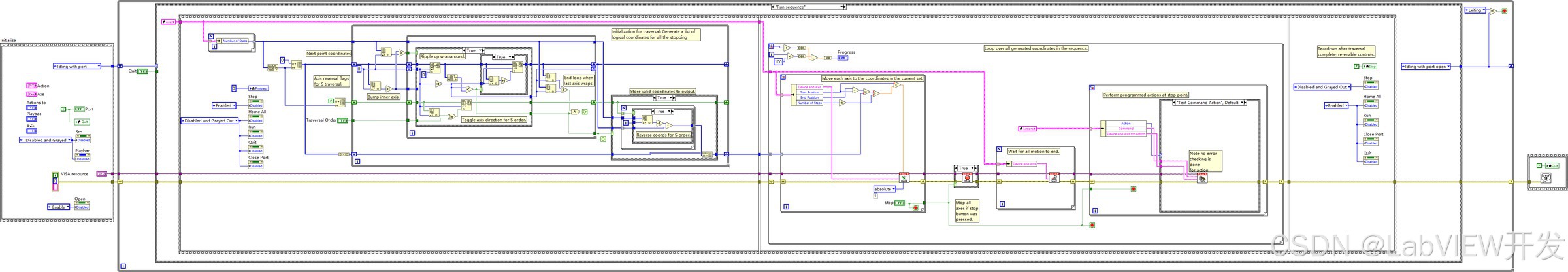

栅格扫描：生成扫描路径逐点移动------扫描成像的基础

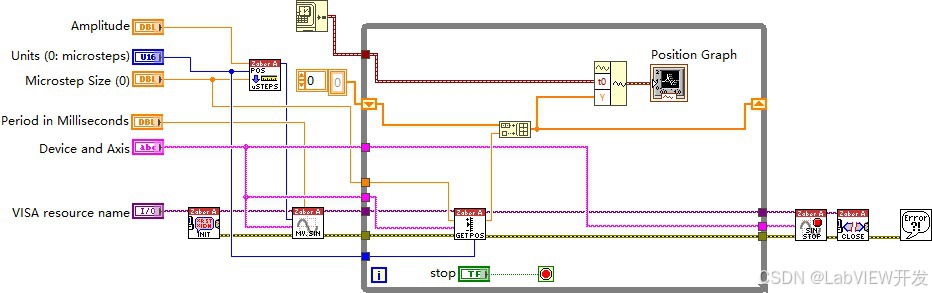

正弦运动：连续轨迹输出

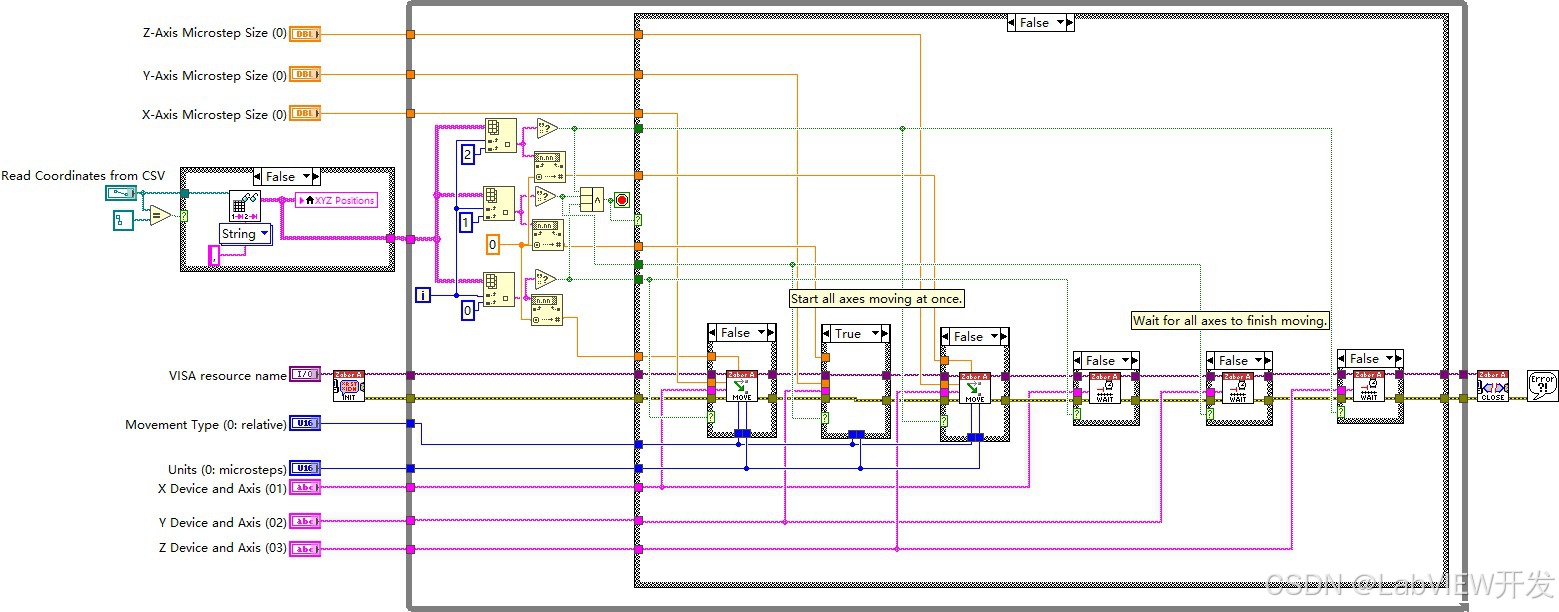

三轴列表：XYZ 多轴联动的路径执行

扫描全自动。 几百个点的栅格路径由程序生成，一次跑完。

到位判定可靠。 轮询位置并比较容差，不会采到运动过程中的数据。

二维结果直观。 坐标与数据一一对应，直接出强度图。

多轴可扩展。 XY 扩到 XYZ 只是路径生成的循环层数变化。

如果你手上的活儿符合下面几条，这套思路基本可以照搬：

这类项目的核心，不是把某一次测量做得多漂亮，而是把「测量」变成可重复、可追溯、可批量的流程。流程立起来了，后面每加一个测点、每换一台仪器，省下的都是真金白银。

第一，到位判定要用位置轮询，不能用固定延时。 移动是异步的，发出去只是「已接收」。不等到位就读数，二维图上会出现拖影或条纹。

第二，新旧固件的协议可能不一样。 老固件只支持二进制帧，新固件支持 ASCII 指令。拿到设备先查固件版本。

第三，高精度扫描要单向逼近。 正反向逼近同一位置时，由于丝杠回程间隙，实际位置会差几微米。

第四，速度加速度别设太高。 丢步不会报错，只是位置悄悄偏了，扫描图上表现为整行错位，非常难
