胶带缠完还不算：扎带绑扎的张力间距、锁向防松与 MES 闸门

日期：2026-10-14

面向：线束工艺 / 总装 IE、质量工程师、绑扎工位与制造信息化（MES）人员

写在前面

10-13 那篇把胶带缠绕拆成了 SKU、节距 / 重叠窗口、起止点与分支---主干相位------包扎过站之后，线束仍未「固定成总成」 。多数总成还要进入扎带绑扎 / 线束束扎工位：按配方选扎带 SKU，在主干与分支上按规定间距（pitch）与张力 / 扭矩窗口收紧，卡死锁头朝向与防松标记，处理分叉处的先后顺序，再（可选）拍照留证，最后把带序列号的总成交给下游外观或导通复核。

绑扎台上最常见的漏网不是「胶带节距跑了」，而是：

张力失控（过紧压伤绝缘 / 护套，过松松脱移位）；
间距超差（局部过密鼓包、过疏晃动、弯曲处勒痕集中）；
锁向 / 锁头朝向做错（装车干涉、无法目视复核、尾柄割伤风险）；
防松标记缺失或错位（返工后无法区分「已复核」与「未复核」）；
扎带 SKU 混料（耐温 / 阻燃 / 长度 / 头宽等级混用）。

公开工艺与验收实践里，束扎强调「扎带不得永久压伤绝缘」「间距一致」「尾柄齐切」等方法层要求；MES 侧则常见配方版本锁定、张力工具参数、SN 扫码、步骤序列、可选照片证据与拒绝码。本文从软件闸门角度，把扎带绑扎落成可配置的配方、张力窗口、间距窗口、锁向防错、防松标记与过站拒绝码。

文中字段名、表结构、JSON、Python、拒绝码与数值窗口均为示例；涉及 IPC/WHMA-A-620 等公开标准时，只归纳行业常见方法层要求，不摘抄条款原文、不编造页码或 OEM 数值。工艺链路上游接 10-13 胶带缠绕；读者不必先读前文也能跟上。本稿不重复胶带节距 / 重叠、成型板路径、插接、拉脱力、压接曲线、导通 / 耐压细节、包装贴标、8D、MSA / 校准或切断剥皮。

一、要求从哪里来（公开实践归纳）

来源	公开资料中的要点	对软件的含义
IPC/WHMA-A-620 族（线束组装验收，公开目录 / 二次解读）	约束装置 / 扎带应用覆盖紧度、损伤、间距等方法层；行业常见要求：束扎应固定线束且不造成绝缘永久压痕；尾柄宜齐切；间距与分叉处另有验收视角	张力 / 间距做成配方窗口；压伤与尾柄缺陷走拒绝码；不把未核实的条款号写入闸门
《汽车线束生产的防错工艺大全》（AI 汽车网转载，2020-08）	包扎「先分支、后主干、最后集中」；防护材料宜单套配送；相似件外形 / 色标差异；板上限位防错	扎带配方编码：SKU、间距、张力档、锁向、相位；MES 校验「扫到的扎带是否属于本配方」
线束 MES 公开方案中的扫码与电子 SOP	PDA 扫码核对；电子 SOP 推送步骤；工艺变更时 SOP 更新；结果与 SN 绑定后放行	绑扎是序列事件；过站必须带 `harness_sn` 与 `tie_recipe` 版本

说明： 上表是公开文章 / 标准目录的方法归纳，不摘抄厂商产品名与营销数据；下文闸门参数一律标「示例」。

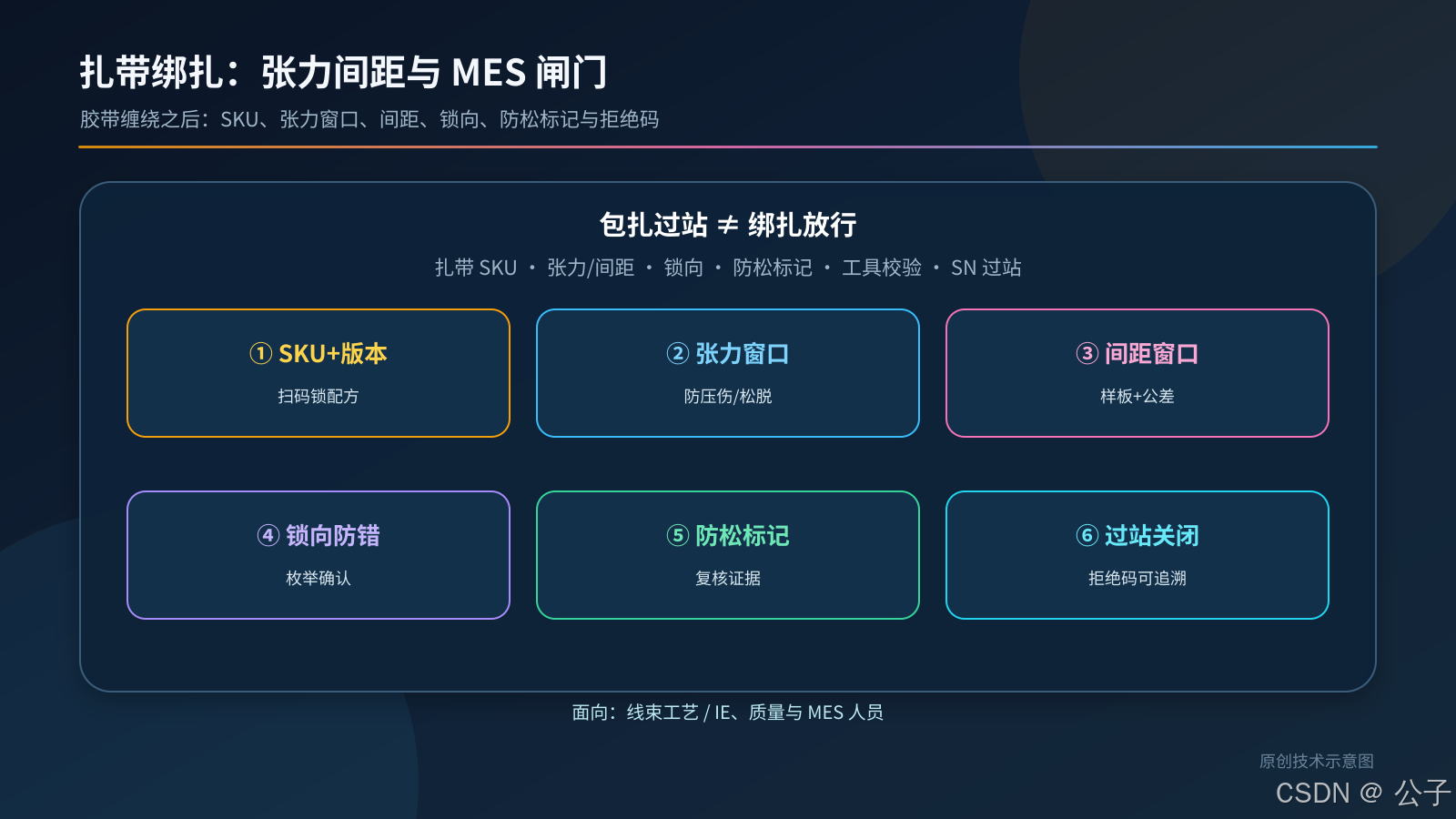

二、胶带缠绕过站 ≠ 扎带绑扎放行

维度	10-13 胶带缠绕	本稿：扎带绑扎 / 束扎
对象	胶带 SKU、节距 / 重叠、起止点、相位	扎带 SKU、张力 / 扭矩、间距、锁向、防松标记
典型失败	露线、重叠不足 / 过度、起止点错、SKU 混料	过紧压伤、过松松脱、间距超差、锁向反、缺防松标记
防错主手段	胶带色标 / 刀架 + 节距样板 + 起止点挡块	张力枪档位锁 + 间距样板 + 锁向挡块 / 色标 + 防松笔 / 标签
MES 放行条件	`wrap_recipe` 完成并交接 SN	`tie_recipe` 版本匹配、SKU 扫码 OK、张力窗口 OK、间距窗口 OK、锁向确认、防松标记确认、相位序列闭合、可选照片、绑定 SN
下游	扎带绑扎 / 护壳	外观 / AOI、导通复核、包装

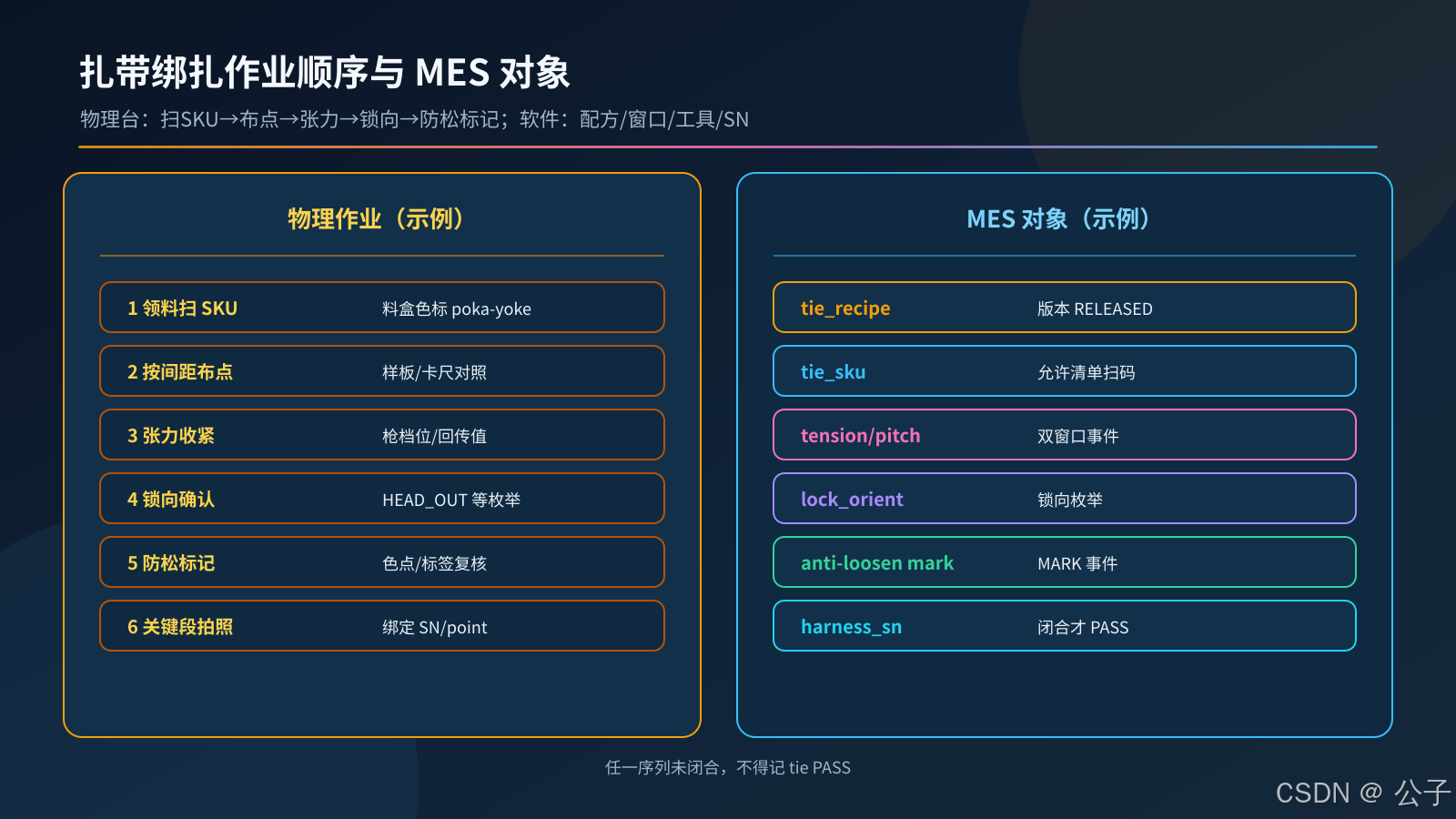

图1：左侧是物理台上的「领料扫 SKU → 按间距布点 → 张力收紧 → 锁向确认 → 防松标记 → 关键段拍照」；右侧是 MES 对象（配方版本、扎带 SKU、张力窗口、间距窗口、锁向、防松标记、照片证据、SN）。任一序列未闭合，不得记 tie PASS。

三、数据模型：配方、绑扎点、张力窗口、锁向分开建

sql 复制代码

-- 示例表结构（字段名为作者建议）
CREATE TABLE tie_recipe (
  recipe_id         VARCHAR(40) PRIMARY KEY,
  harness_family    VARCHAR(40) NOT NULL,
  variant_code      VARCHAR(32) NOT NULL,
  recipe_rev        VARCHAR(8)  NOT NULL,
  sop_doc_id        VARCHAR(40) NOT NULL,
  sop_rev           VARCHAR(8)  NOT NULL,
  status            VARCHAR(16) NOT NULL,   -- DRAFT / RELEASED / FROZEN / OBSOLETE
  updated_at        TIMESTAMP NOT NULL
);

CREATE TABLE tie_point (
  point_id          VARCHAR(40) PRIMARY KEY,
  recipe_id         VARCHAR(40) NOT NULL,
  seq_no            INT NOT NULL,           -- 作业 / 扫码顺序
  segment_code      VARCHAR(32) NOT NULL,   -- 分支或主干段逻辑码
  phase             VARCHAR(16) NOT NULL,   -- BRANCH / TRUNK / JUNCTION / FINAL
  tie_sku           VARCHAR(32) NOT NULL,   -- 扎带物料号
  pitch_mm_nom      DECIMAL(6,2) NOT NULL,  -- 间距名义值（示例）
  pitch_tol_mm      DECIMAL(5,2) NOT NULL,  -- 间距公差（示例）
  tension_n_nom     DECIMAL(6,2) NOT NULL,  -- 张力名义值 N（示例；或用扭矩档）
  tension_tol_n     DECIMAL(5,2) NOT NULL,  -- 张力公差（示例）
  lock_orient       VARCHAR(16) NOT NULL,   -- HEAD_OUT / HEAD_IN / HEAD_UP / HEAD_DOWN 示例
  require_mark      BOOLEAN NOT NULL DEFAULT TRUE,  -- 是否要求防松标记
  require_scan      BOOLEAN NOT NULL DEFAULT TRUE,
  require_photo     BOOLEAN NOT NULL DEFAULT FALSE
);

CREATE TABLE tie_tool (
  tool_id           VARCHAR(40) PRIMARY KEY,
  station_id        VARCHAR(32) NOT NULL,
  tool_type         VARCHAR(24) NOT NULL,   -- MANUAL_GUN / ELECTRIC / PNEUMATIC 示例
  tension_setting   VARCHAR(32) NOT NULL,   -- 档位或标定码（示例）
  cal_due_at        DATE NOT NULL,          -- 下次校验日（示例字段）
  status            VARCHAR(16) NOT NULL    -- OK / DUE / LOCKED
);

CREATE TABLE tie_run (
  run_id            VARCHAR(40) PRIMARY KEY,
  workorder_id      VARCHAR(40) NOT NULL,
  harness_sn        VARCHAR(40),
  recipe_id         VARCHAR(40) NOT NULL,
  recipe_rev        VARCHAR(8)  NOT NULL,
  station_id        VARCHAR(32) NOT NULL,
  tool_id           VARCHAR(40),
  status            VARCHAR(16) NOT NULL,   -- OPEN / PASSED / REJECTED / HOLD
  started_at        TIMESTAMP NOT NULL,
  closed_at         TIMESTAMP
);

CREATE TABLE tie_event (
  event_id          VARCHAR(40) PRIMARY KEY,
  run_id            VARCHAR(40) NOT NULL,
  point_id          VARCHAR(40) NOT NULL,
  event_type        VARCHAR(24) NOT NULL,   -- SCAN_TIE / TENSION / PITCH / ORIENT / MARK / PHOTO / PHASE_DONE
  payload_json      TEXT,
  result            VARCHAR(8)  NOT NULL,   -- PASS / FAIL
  reject_code       VARCHAR(24),
  created_at        TIMESTAMP NOT NULL
);

设计要点（示例）：

配方与绑扎点分离 ：ECN 改间距 / 张力只升 recipe_rev，历史 run 仍可追溯旧版；
张力与间距同时建模：只卡间距不卡张力，仍可能压伤或松脱；
锁向与防松标记独立字段：可被 poka-yoke / 拍照抽检；
工具状态入闸：超期未校验的张力枪可锁站；
事件流不可改写：FAIL 也落库，便于返工与 SPC。

四、闸门一：扎带 SKU 与配方版本

混料是绑扎台高频问题：耐温等级、阻燃、长度、头宽、颜色相近时，肉眼易错。闸门顺序建议：先锁配方版本 → 再扫扎带 SKU → 再允许进入绑扎点。

python 复制代码

# tie_sku_gate.py ------ 示例：SKU 与版本闸门
from dataclasses import dataclass

@dataclass
class TieRecipe:
    recipe_id: str
    recipe_rev: str
    status: str
    allowed_skus: set[str]

@dataclass
class ScanEvent:
    harness_sn: str
    station_id: str
    tie_sku: str
    recipe_id: str
    recipe_rev: str

REJECT_SKU = "TIE_SKU_MISMATCH"
REJECT_REV = "TIE_RECIPE_REV"
REJECT_STATUS = "TIE_RECIPE_NOT_RELEASED"

def admit_tie(scan: ScanEvent, recipe: TieRecipe) -> str:
    if recipe.status not in ("RELEASED", "FROZEN"):
        return REJECT_STATUS
    if scan.recipe_id != recipe.recipe_id or scan.recipe_rev != recipe.recipe_rev:
        return REJECT_REV
    if scan.tie_sku not in recipe.allowed_skus:
        return REJECT_SKU
    return "PASS"

配套 poka-yoke（示例）：料盒色标与扎带头色环一致；错误 SKU 的 RFID / 条码在扫码枪响红灯且 MES 不给下一步。

五、闸门二：张力 / 扭矩窗口

行业常见验收视角：束扎应固定线束，且不得在绝缘 / 护套上留下永久深压痕 （IPC/WHMA-A-620 族公开解读中的方法层归纳，非条款摘抄）。落到软件，用张力窗口而不是「手感拧紧」。

python 复制代码

# tension_window.py ------ 示例：张力判定
from dataclasses import dataclass

@dataclass
class TensionSample:
    point_id: str
    tension_n: float
    jacket_deform: bool   # 目视/抽检：是否永久压痕（示例布尔）

@dataclass
class TensionWindow:
    tension_nom: float
    tension_tol: float

REJECT_TENSION = "TIE_TENSION_OOW"
REJECT_DEFORM = "TIE_JACKET_DEFORM"
REJECT_TOOL = "TIE_TOOL_LOCKED"

def check_tension(sample: TensionSample, win: TensionWindow, tool_ok: bool) -> str:
    if not tool_ok:
        return REJECT_TOOL
    if abs(sample.tension_n - win.tension_nom) > win.tension_tol:
        return REJECT_TENSION
    if sample.jacket_deform:
        return REJECT_DEFORM
    return "PASS"

采集方式（示例，非强制）：

手动枪固定档位 + 首件对照样件；
电动 / 气动枪回传张力或档位码到 MES；
关键段强制 require_photo + 抽检压痕。

数值一律示例，例如名义张力 50 N、公差 ±8 N------以你们 PFMEA / 客户规范 / 工具标定为准；勿把示例当成 OEM 官方数。

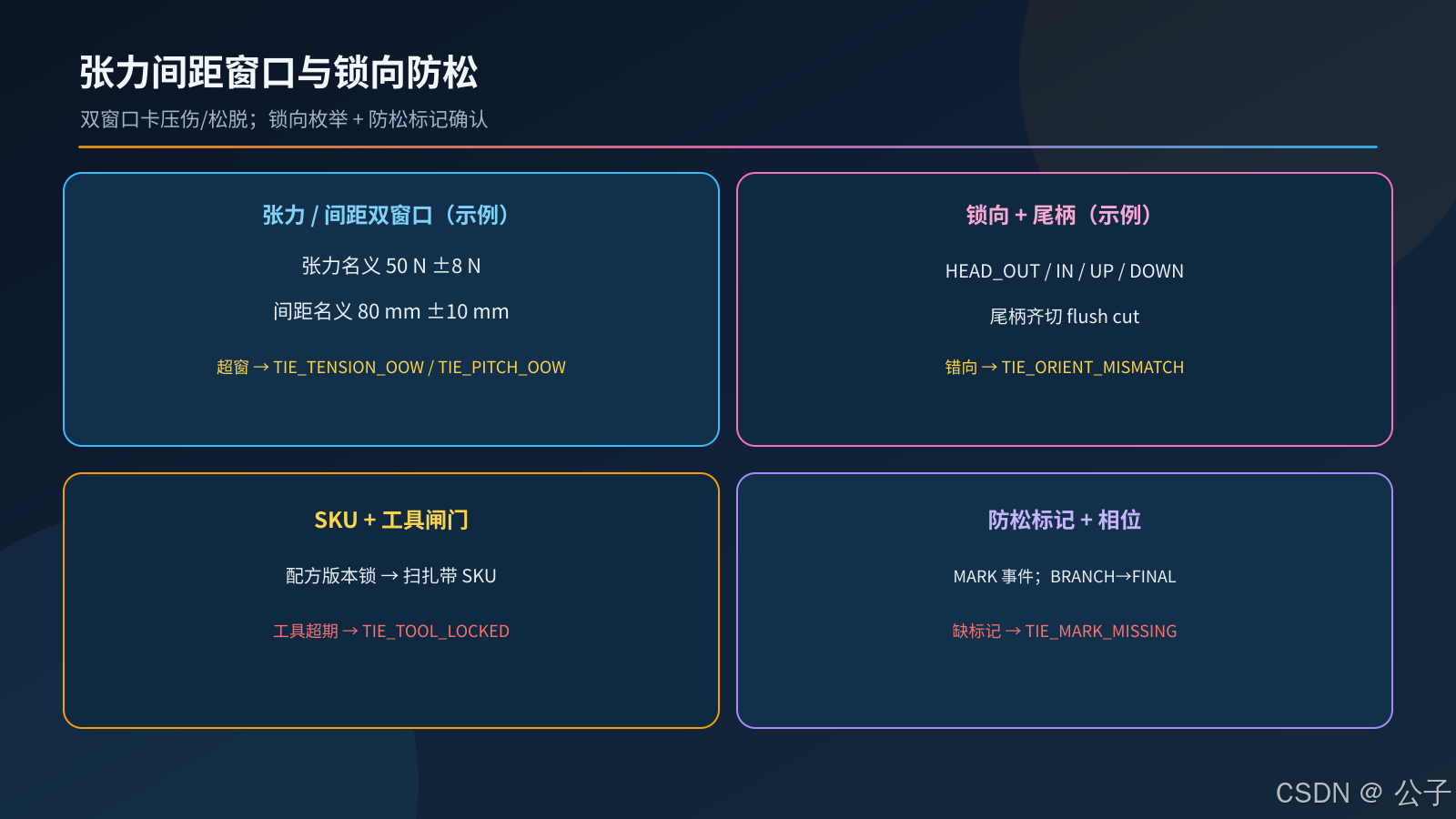

图2：张力 / 间距双窗口；锁向枚举；防松标记确认；错误 SKU 与超窗直接拒绝码。

六、闸门三：间距（pitch）窗口

扎带间距影响局部应力集中与晃动。过密易鼓包、干涉护壳；过疏则线束在振动环境下移位。公开实践要求间距一致；落到软件，与胶带节距类似------用窗口。

python 复制代码

# pitch_window.py ------ 示例：间距判定
from dataclasses import dataclass

@dataclass
class PitchSample:
    point_id: str
    pitch_mm: float

@dataclass
class PitchWindow:
    pitch_nom: float
    pitch_tol: float

REJECT_PITCH = "TIE_PITCH_OOW"

def check_pitch(sample: PitchSample, win: PitchWindow) -> str:
    if abs(sample.pitch_mm - win.pitch_nom) > win.pitch_tol:
        return REJECT_PITCH
    return "PASS"

数值示例：名义间距 80 mm、公差 ±10 mm（示例）。分叉处可单独设更紧窗口，不必全线同一公差。

七、闸门四：锁向防错

锁头朝向做错会导致装车干涉、无法从统一视角复核、以及尾柄外露割伤风险。物理上用挡块 / 色标 / 样板；MES 上要求每点确认 lock_orient。

python 复制代码

# orient_gate.py ------ 示例：锁向
from dataclasses import dataclass

ALLOWED = {"HEAD_OUT", "HEAD_IN", "HEAD_UP", "HEAD_DOWN"}  # 示例枚举

@dataclass
class OrientHit:
    point_id: str
    lock_orient: str

@dataclass
class OrientSpec:
    lock_orient: str

REJECT_ORIENT = "TIE_ORIENT_MISMATCH"
REJECT_ORIENT_UNK = "TIE_ORIENT_UNKNOWN"

def check_orient(hit: OrientHit, spec: OrientSpec) -> str:
    if hit.lock_orient not in ALLOWED:
        return REJECT_ORIENT_UNK
    if hit.lock_orient != spec.lock_orient:
        return REJECT_ORIENT
    return "PASS"

尾柄齐切（flush cut）可作为同一事件的附加布尔字段（示例：tail_flush=true），失败码可用 TIE_TAIL_PROTRUDE。

八、闸门五：防松标记

防松标记（油漆笔、色点、标签）不是装饰：它是「本点已按窗口收紧并复核」的现场证据。返工撕掉旧扎带后必须重打标记 ；MES 上要求 require_mark=true 的点必须有 MARK 事件。

python 复制代码

# mark_gate.py ------ 示例：防松标记
from dataclasses import dataclass

@dataclass
class MarkHit:
    point_id: str
    mark_present: bool
    mark_code: str | None   # 可选：色点编码 / 标签码

@dataclass
class MarkSpec:
    require_mark: bool
    expected_code: str | None

REJECT_MARK_MISS = "TIE_MARK_MISSING"
REJECT_MARK_CODE = "TIE_MARK_CODE"

def check_mark(hit: MarkHit, spec: MarkSpec) -> str:
    if not spec.require_mark:
        return "PASS"
    if not hit.mark_present:
        return REJECT_MARK_MISS
    if spec.expected_code and hit.mark_code != spec.expected_code:
        return REJECT_MARK_CODE
    return "PASS"

九、闸门六：相位序列与过站关闭

与胶带缠绕相同的工艺直觉------先分支、后主干、分叉收口、最后集中------在扎带绑扎上同样成立。先扎主干再补分支，分叉处只能剪开返工。

python 复制代码

# phase_and_close.py ------ 示例：相位 + 过站关闭
from dataclasses import dataclass

PHASE_ORDER = ["BRANCH", "TRUNK", "JUNCTION", "FINAL"]  # 示例

def assert_phase(prev: str | None, nxt: str) -> str:
    if prev is None:
        return "PASS" if nxt == "BRANCH" else "TIE_PHASE_SKIP"
    i, j = PHASE_ORDER.index(prev), PHASE_ORDER.index(nxt)
    if j < i:
        return "TIE_PHASE_BACKWARD"
    if j > i + 1:
        return "TIE_PHASE_SKIP"
    return "PASS"

@dataclass
class TieRunState:
    recipe_rev_ok: bool
    all_points_pass: bool
    phase_closed: bool
    photos_ok: bool
    tool_ok: bool
    harness_sn: str | None

REJECT_PHOTO = "TIE_PHOTO_MISSING"
REJECT_SN = "TIE_SN_MISSING"
REJECT_INCOMPLETE = "TIE_INCOMPLETE"
REJECT_TOOL = "TIE_TOOL_LOCKED"

def close_tie_run(st: TieRunState) -> str:
    if not st.harness_sn:
        return REJECT_SN
    if not st.tool_ok:
        return REJECT_TOOL
    if not st.recipe_rev_ok or not st.all_points_pass or not st.phase_closed:
        return REJECT_INCOMPLETE
    if not st.photos_ok:
        return REJECT_PHOTO
    return "PASS"

过站关闭后：写 tie_run.status=PASSED，绑定 harness_sn，向下游外观 / 导通工位发出「绑扎完成」事件。FAIL 必须带拒绝码，禁止手码放行。

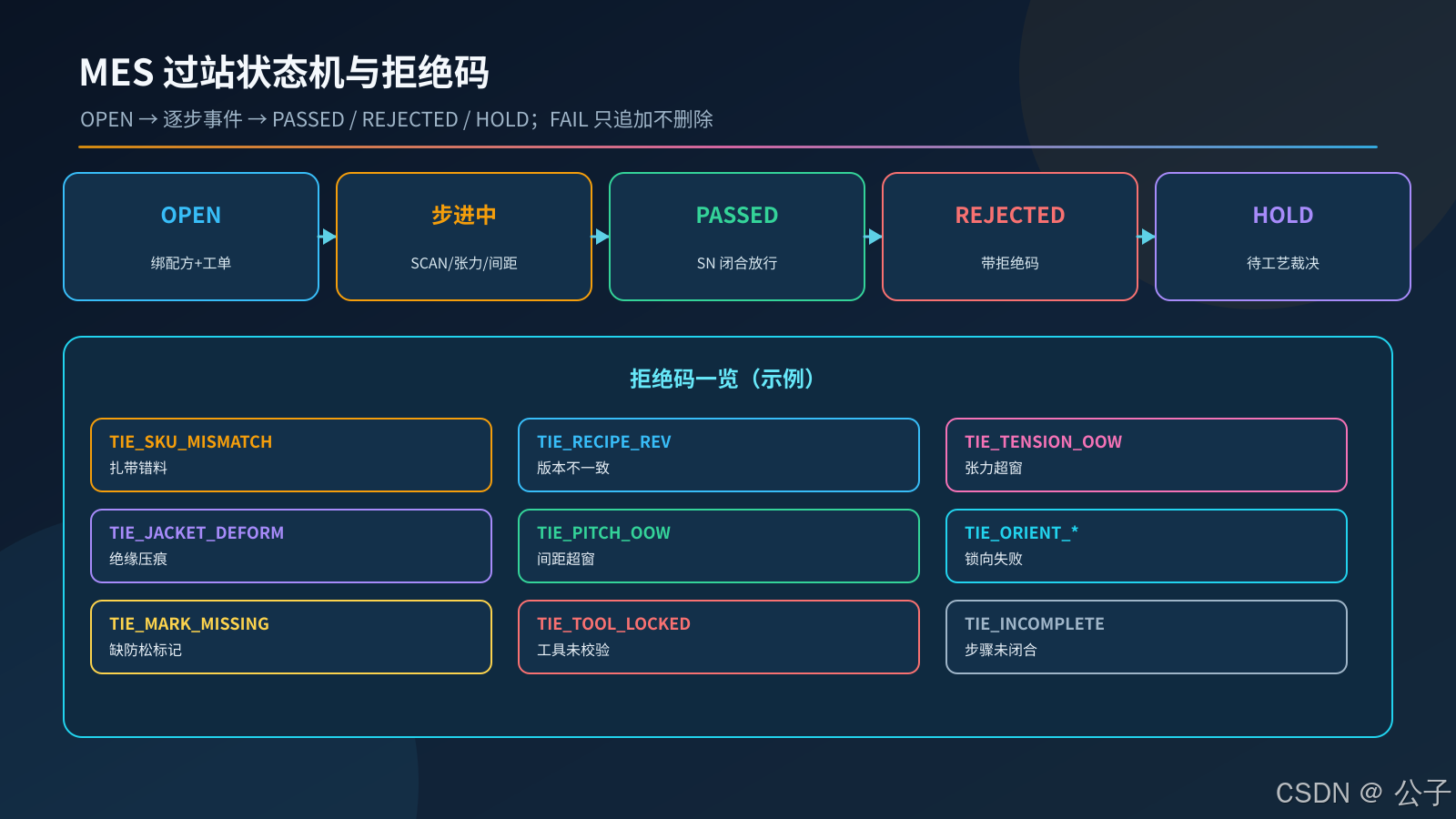

图3：OPEN → 逐步事件 → PASSED / REJECTED / HOLD；拒绝码覆盖 SKU、版本、张力、间距、锁向、防松标记、相位、照片、工具、SN。

十、拒绝码一览（示例）

拒绝码	含义	典型处置
`TIE_SKU_MISMATCH`	扎带 SKU 不属于本配方	换料、扫码重试
`TIE_RECIPE_REV`	配方版本与工单不一致	拉最新 RELEASED 配方
`TIE_RECIPE_NOT_RELEASED`	配方未发布	工艺签发后再开工
`TIE_TENSION_OOW`	张力超窗	调档 / 重扎 / 培训
`TIE_JACKET_DEFORM`	绝缘永久压痕	降张力、返工、评估线缆
`TIE_PITCH_OOW`	间距超窗	按样板重布点
`TIE_ORIENT_MISMATCH`	锁向不匹配	调整锁头朝向
`TIE_ORIENT_UNKNOWN`	锁向枚举非法	检查 SOP / PDA 选项
`TIE_TAIL_PROTRUDE`	尾柄未齐切	齐切后复核
`TIE_MARK_MISSING`	缺防松标记	补打标记
`TIE_MARK_CODE`	标记编码不匹配	换规定色点 / 标签
`TIE_PHASE_BACKWARD` / `SKIP`	相位倒序或跳步	按 SOP 回到正确相位
`TIE_PHOTO_MISSING`	缺必填照片	补拍
`TIE_TOOL_LOCKED`	张力工具未校验 / 锁站	送检后解锁
`TIE_SN_MISSING`	未绑定总成 SN	先绑 SN
`TIE_INCOMPLETE`	步骤或相位未闭合	补齐事件

十一、上线清单（可直接贴进变更单）

配方版本 ：tie_recipe RELEASED / FROZEN；工单带 recipe_rev；
SKU 闸门：允许清单 + 扫码；料盒色标 poka-yoke；
张力窗口：工具档位 / 回传值；压痕抽检；超窗拒绝码；
间距窗口：样板或卡尺；关键段可更紧公差；
锁向：每点 lock_orient；尾柄齐切布尔；
防松标记 ：require_mark 点强制 MARK 事件；返工重打；
相位序列：BRANCH → TRUNK → JUNCTION → FINAL；禁跳步；
工具状态 ：tie_tool.cal_due_at 超期锁站；
照片证据 ：require_photo 段强制；照片与 SN / point 绑定；
过站关闭：缺 SN / 未闭合 / 缺照片 / 工具锁不得 PASS；
追溯：事件流只追加；返工开新 run 或子事件，不删 FAIL；
与上游交接：仅接受胶带缠绕 PASSED 且 SN 有效的总成（示例策略）；
培训与样件：每班首件对照间距样板、张力档与电子 SOP 锁向图。

十二、和「凭手感扎紧」的差别

维度	凭经验绑扎	配方 + MES 闸门
扎带选择	目视拿料	SKU 扫码 + 版本锁
张力	手感	窗口 + 压痕拒绝码
间距	目测	窗口 + 样板
锁向	师傅口头	枚举确认
防松标记	可有可无	必填点绑定事件
工具	随便拿一把枪	校验期 + 锁站
放行	口头 OK	事件闭合才 PASS

胶带缠绕把线「护成可装车的外皮」；扎带绑扎把线「固定成可振动、可装车的总成」。二者之间少一道软件闸门，返工就会从压伤护套或松脱移位开始，一路烧到外观与客户审核。先把 SKU、张力窗口、间距、锁向与防松标记做成可配置能力，再谈更高的自动绑扎设备。

十三、参考资料

IPC/WHMA-A-620 族公开目录 / 二次解读（如 electronics.org TOC、行业手册对 tie wrap tightness / damage / spacing 的方法层归纳）------取用「束扎应固定且不永久压伤绝缘、间距与尾柄齐切」等常见要求；不摘抄条款原文、不编造页码或数值
《汽车线束生产的防错工艺大全》，AI 汽车网转载（2020-08-26）https://auto.jgvogel.cn/c/2020-08-26/1053976.shtml ------ 取用包扎顺序、单套配送、相似件差异与防错限位等公开工艺归纳
线束 MES 扫码 / 电子 SOP 公开方案描述 https://www.orbitmes.com/news/IndustryNews/1292.html ------ 取用方法层扫码核对、SOP 推送、SN 绑定；忽略产品营销数字
本系列前文（box 内）：2026-10-13-wire 胶带缠绕（上游）；2026-10-12-wire 成型板布线；导通 / 外观 / 包装等主题本稿不展开

（正文闸门参数、表结构与 Python 均为作者示例；以工厂 PFMEA 与客户规范为准。）
