一、蜂巢的生成：施工方式决定迷宫质量
H06-11环氧玻璃鳞片重防腐涂料的核心武器是玻璃鳞片 ------厚度仅2-5μm、粒径数十到数百微米的不连续薄片。在漆膜固化过程中，鳞片受表面张力与施工力学驱动，平行于基材表面层层堆叠，形成类似蜂巢的致密矩阵。腐蚀介质必须绕过每一片鳞片才能向前渗透，路径被延长数十倍，这就是迷宫效应。
但蜂巢的规整度取决于"建筑师"的手法：
| 施工方式 | 涂装道数 | 单道标准膜厚 | 迷宫效应评级 | 适用场景 |
|---|---|---|---|---|
| 无气喷涂 | 1道即可 | 可达 200μm | ★★★★★（鳞片取向最佳） | 大面积高效施工，重防腐首选 |

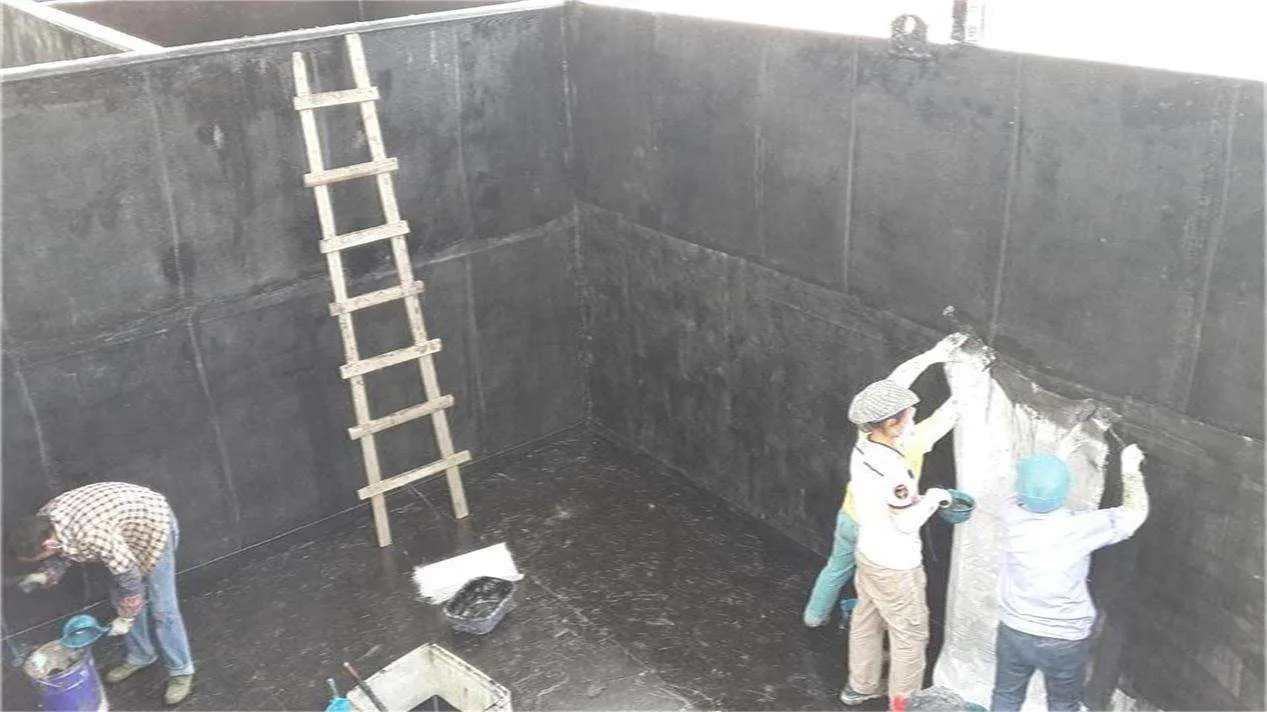

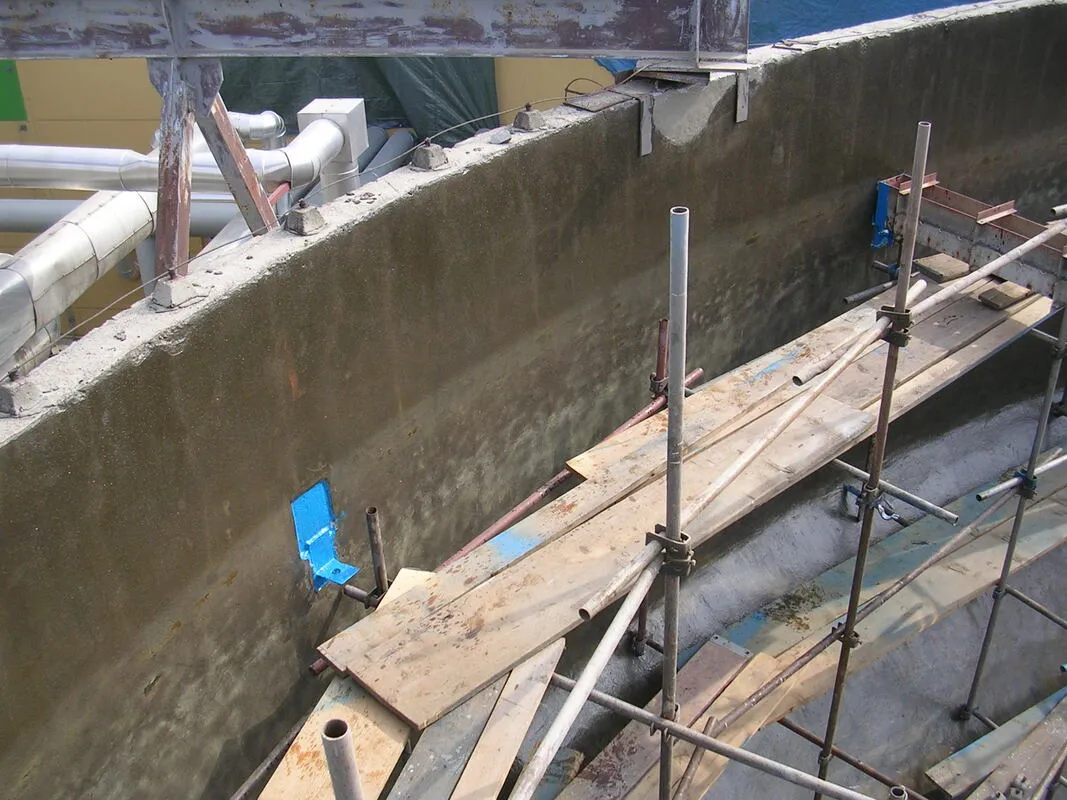

| 刷涂/辊涂 | 建议1-2道 | 依操作波动 | ★★★☆☆（取向略逊） | 小面积修补、边角预涂 |
无气喷涂的高压雾化使鳞片在撞击基材时自然平铺，迷宫排列最规整；刷涂、辊涂因机械力方向杂乱，部分鳞片会侧立或堆叠，迷宫效应打折扣。因此，大面积施工务必优先选用无气喷涂。
二、蜂巢的兼容模块：前道与后道适配
蜂巢矩阵不能孤立存在，必须与前后涂层无缝衔接。H06-11的层间兼容性极广，像乐高模块一样可灵活插接：
前道适配涂层（底层模块）：
- 环氧玻璃鳞片底漆：同体系产品，层间相容性最佳，形成连续鳞片屏障。
- 环氧富锌底漆/无机富锌底漆：提供阴极保护，但表面多孔，需确认固化完全且无锌盐白锈。
- 环氧云铁中间漆：增厚屏蔽，与鳞片层形成复合迷宫。
- 无机硅酸锌底漆：高防腐场景配套，需控制孔隙。
- 环氧铁红底漆：经济型配套，适用于C2-C3环境。
后道适配涂层（面层模块）：
- 厚浆型环氧防腐涂料：同体系加厚，适用于浸没或严苛腐蚀环境。
- 氯化橡胶防腐涂料：单组分快干，用于维修或水下区域。
- 环氧煤沥青防腐涂料：加强埋地或水下防护。
- 丙烯酸聚氨酯面漆/聚氨酯面漆：提供耐候与装饰，用于户外。
- 氯磺化聚乙烯防腐涂料：耐臭氧、耐老化，特殊工况选用。
三、蜂巢的功能分区：配套层次与膜厚
| 配套层次 | 产品类型 | 功能定位 | 典型膜厚 |
|---|---|---|---|
| 底漆 | 环氧玻璃鳞片底漆 / 环氧富锌底漆 | 附着基底 + 初始防护 | 100-200μm |
| 中间漆/面漆 | H06-11 环氧玻璃鳞片涂料 | 迷宫阻隔 + 主防护层 | 200-400μm |
| **面漆（可选）** | 丙烯酸聚氨酯 / 氟碳面漆 | 耐候 + 装饰 | 40-60μm |
在这个分区中，H06-11既是中间漆也是面漆------当用于水下或内部构件时，它可单独作为主防护层；当用于户外时，需覆盖耐候面漆以抵御紫外线。总膜厚最高可达400μm，相当于在钢材表面筑起一道0.4mm厚的蜂巢装甲。
四、选型与施工红线
- 不混用稀释剂：必须使用环氧玻璃鳞片专用稀释剂，否则破坏鳞片分散与取向。
- 不省略表面处理：前道底漆需清洁、干燥、无污染；富锌底漆必须固化完全，锌盐白锈需打磨清除。
- 不盲目单道厚涂：虽然无气喷涂1道可达200μm，但超过推荐膜厚可能导致流挂或内应力开裂，需按规范分道涂装。
- 不跨体系乱搭：后道面漆选择需考虑层间附着力，环氧体系内配套最稳妥；户外必须选耐候面漆，不可裸用。
五、常见问题（FAQ）
Q1：玻璃鳞片涂料为什么比普通环氧漆贵？
A：玻璃鳞片的生产与分散工艺复杂，且鳞片本身成本高。但其带来的迷宫屏蔽效应可大幅延长防腐寿命，全生命周期成本更低。
Q2：刷涂时如何尽量提升迷宫效应？
A：采用交叉刷涂法（先纵向后横向），控制每道膜厚不超过150μm，让鳞片在多次涂覆中逐渐取向。但效率与效果仍不如喷涂。
Q3：H06-11能用于饮用水储罐吗？
A：素材未提及卫生许可。若需接触饮用水，必须选用通过GB/T 17219等卫生标准的专用型号，不可直接套用此工业配方。
