13 · 为什么排除 MoE FFN Tiling 与 Tensor Core

一句话 ：计划书里排在前面的两项「收益最大」的优化------MoE FFN 行阻塞 tiling（预期 1.2×）与 Tensor Core（预期 1.5×）------实测后双双判否；判否的根据不是「没写出来」，而是写出来了、跑对了、但没收益 ，且探针给出了为什么（MoE FFN 内存受限、launch 才是真开销）。 前置 ：建议先读 第 09 篇 · full-GPU decode、第 11 篇 · 对拍方法论与激活精度对齐。 环境：x86-64 + NVIDIA RTX 5090（sm_120）· 阶段三 30B-A3B MoE（Qwen3-30B-A3B q4：128 专家 / top-8 / dim=2048 / moe_ffn=768 / 48 层）。

一、问题与结论

这是一篇判否的文章。结论先给：

项	判定	依据	标注
MoE FFN tiling	❌ 判否	落地正确（greedy 16/16），但 52→53 tok/s = 1.02×	实测
dense int8 TC	❌ 驳回	与「float 激活保 greedy」硬约束冲突	推算
MoE FFN s16 hi/lo TC	❌ 判否	探针证明 MoE FFN 内存受限，TC 无杠杆	实测
CUDA Graph	✅ 落地	19→17 ms = 1.12×，greedy 16/16	实测
真正瓶颈	---	内存读（47%）+ 固定开销（53%），须靠摊多 token	实测

二、计划书当初为什么把它们排前面

《CUDA 迁移计划与验收》未落实项按优先级排序时，默认了一个假设：

decode 的瓶颈是 MoE FFN 的计算量。

在这个假设下，两条优化顺理成章：

优化	预期	依据
3.3 MoE FFN tiling	decode ≥62 tok/s（1.2×）	提高块内占用、复用共享内存，降访存
3.1 Tensor Core	decode ≥78 tok/s（1.5×）	用 int8 mma 替换标量点积

问题出在假设本身------它没有被数据验证过。本篇讲的就是：这个假设怎么被一步步证伪。

三、Tiling：落地了、跑对了、但没收益

3.1 落地内容

k_moe_gate_up 原来的形状是：d=2048 → nbG=64 个 K 块，每块一个线程，64/256 线程忙（25% 占用）。

改成行阻塞 fast path：ri = tid / nbG、b = tid % nbG，把块内 256 线程 1:1 映射到 4 行 × 64 K块 = 256 个单元，满占用；归约树 off=nbG>>1..1 与原 butterfly 顺序一致。

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（k_moe_gate_up 的行阻塞分支注释，节选） */
/* Row-blocked mapping (d==2048 -> nbG==64): the block's DC_BLK threads map
 * 1:1 onto the 4 rows x nbG K-blocks (4*64==256), so every thread owns one
 * (row, K-block) integer dot instead of 4 rows over one K-block. This keeps
 * occupancy full (the old shape had only nbG of DC_BLK threads busy) while the
 * per-row reduction tree is unchanged (off=32..1 over the nbG==64 partials),
 * so the float result is bit-identical to the pre-tiling kernel. */

对应的分支代码：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（k_moe_gate_up，节选） */
if (nbG == (DC_BLK >> 2)) {
    const int ri = tid / nbG;                      /* 行 */
    const int b  = tid % nbG;                      /* K 块 */
    ...
    for (int off = nbG >> 1; off > 0; off >>= 1) {
        if (b < off) { rg[ri][b] += rg[ri][b + off]; ru[ri][b] += ru[ri][b + off]; }
        __syncthreads();
    }
    ...
}

3.2 测试方法（预注册 A/B）

按项目纪律，收益必须用同口径 A/B 量，不能靠理论推导。判定标准是 decode tok/s ≥62（1.2×）， greedy 位级一致保持不变。

先验的是正确性 ：新 CPU 参考（--stream-n 16）逐 token 对拍，greedy 16/16 一致------ 这验证了「tiling 是位级等价、零数值风险」的声称确实成立。

再量收益：

臂	decode tok/s	结论	标注
基线（tiling 前）	52.0	---	实测
tiling 后	53.05	1.02×	实测

53.05 vs 52 = 1.02×，远低于 1.2×。 25%→100% 的占用提升，没有换来吞吐。

3.3 判定：判否，并给出「为什么」

占用提升无收益，只有一个解释：k_moe_gate_up 不是计算/占用受限------它要么是内存受限 （读专家权重），要么在 decode 里占比太小。要区分这两者，需要下一个探针。

四、决定性探针：stub 掉整个 MoE FFN

把「到底是不是 FFN 的锅」从猜测变成数据，用了一个时间-only 探针 ：加一个环境开关 VLLM_CUDA_STUB_MOE=1，让 decode 跳过 router+gate/up+down，只保留 residual add（输出故意是错的，只量时间）。

开关就在 vc_decode_body 入口读环境变量（同一段代码里还有 ROUTER/GU/ATTN/LMHEAD 四个细粒度 stub）：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vc_decode_body 的 stub 开关，节选） */
/* Timing probe (time-only, output intentionally wrong): VLLM_CUDA_STUB_MOE=1
 * skips the MoE FFN (router+gate/up+down) to isolate its share of decode. */
static int stub_moe = -1;
if (stub_moe < 0) {
    const char *e = getenv("VLLM_CUDA_STUB_MOE");
    stub_moe = (e && e[0] && e[0] != '0');
}

跳过的实现是「把 residual 直接搬成 FFN 输出」，保证残差加合法、但输出故意错：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vc_decode_body 的 stub 分支，节选） */
if (stub_moe) {
    /* Skip the whole MoE FFN (time-only probe). y <- res keeps the
     * residual add well-formed; output is intentionally wrong. */
    k_copy<<<d_blk, DC_BLK, 0, stream>>>(s->d_moe_y, s->d_res, d);
    k_add<<<d_blk, DC_BLK, 0, stream>>>(s->d_x, s->d_res, s->d_moe_y, d);
    continue;
}

臂	decode	拆解	标注
full decode	19 ms/tok（53.05 tok/s）	---	实测
stub MoE FFN	10 ms/tok（100.97 tok/s）	FFN 之外的部分	实测

于是 19 ms 被拆成两半：

• MoE FFN ≈ 9 ms（47%） ：gate+up+down 的 q4 专家权重读（每 token ~19 MB），内存受限；
• 其余 ≈ 10 ms（53%） ：48 层 × ~18 个内核 ≈ ~870 次 launch + M=1 dense GEMM + attention。

结论 ：MoE FFN 占一半，但它是内存受限（权重读），不是计算受限。tiling 提高的是计算并行度， 对内存受限的活无效------这就是 tiling 判否的根因。

五、Tensor Core：两处都判否

5.1 dense int8 Tensor Core ------ 被合规审查驳回

dense GEMM（QKV/O/lm_head）走 int8 mma，需要权重/激活对称 int8 量化 。但前一轮已经定死了 「对齐 CPU 用 float 激活 」（第 11 篇）才把 greedy 保住------ int8 激活在 48 层 MoE 上复利累积、破坏 greedy。让 TC 的 int8 激活回来，等于把已修好的精度对齐再拆掉。 所以 dense int8 TC 与「float 激活」这一硬约束冲突，驳回。

5.2 MoE FFN s16 hi/lo 上 int8 TC ------ 被探针判否

MoE FFN 用 s16 激活，可以拆成 hi/lo 两个 int8 精确拼回，是唯一「保精度」的 TC 候选。 但第四节的探针已经证明 MoE FFN 是内存受限 ------TC 优化的是计算吞吐 ， 对「权重读占主导」的路径没有杠杆。前提不成立，候选判否。

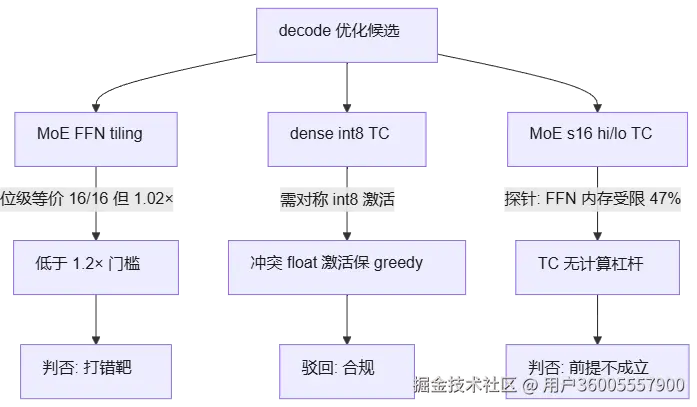

图 1 ：这一轮的「判否决策树」。三条被寄予厚望的候选各因不同依据被否------MoE FFN tiling 落地正确（greedy 16/16、位级等价），却只拿到 52→53.05 = 1.02×，低于预注册的 1.2×，判否；dense int8 TC 需要对称 int8 激活，与「对齐 CPU 用 float 激活保 greedy」这条硬约束冲突，被合规驳回；MoE FFN s16 hi/lo TC 虽能精确拼回，但 VLLM_CUDA_STUB_MOE 探针证明 FFN 内存受限（9 ms / 47%），TC 优化的是计算吞吐、无杠杆，前提不成立即判否。

六、正确方向：CUDA Graph 压缩 launch

把 53% 的「其余」再往下拆，真正的可优化项不是计算，是 launch 数（~870/token）。 于是用 CUDA Graph 把 decode 的整段内核序列捕获成一张图、每 token replay 一次：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vc_decode_graph_capture，节选） */
static int vc_decode_graph_capture(vc_dev_t *s) {
    if (cudaStreamCreate(&s->stream) != cudaSuccess) { cudaGetLastError(); return -1; }
    if (cudaDeviceSynchronize() != cudaSuccess) { cudaGetLastError(); return -1; }
    /* Warmup on the capture stream: materialises any lazy grow-only buffers
     * (e.g. dPart) so capture performs no cudaMalloc/memcpy. */
    if (vc_decode_body(s, s->stream) != 0) return -1;
    if (cudaDeviceSynchronize() != cudaSuccess) { cudaGetLastError(); return -1; }

    if (cudaStreamBeginCapture(s->stream, cudaStreamCaptureModeThreadLocal) != cudaSuccess) {
        cudaGetLastError(); return -1;
    }
    if (vc_decode_body(s, s->stream) != 0) {
        cudaStreamEndCapture(s->stream, &s->graph);
        return -1;
    }
    if (cudaStreamEndCapture(s->stream, &s->graph) != cudaSuccess) {
        cudaGetLastError(); return -1;
    }
    if (cudaGraphInstantiate(&s->gexec, s->graph, 0) != cudaSuccess) {
        cudaGetLastError(); return -1;
    }
    s->graph_ready = 1;
    return 0;
}

臂	decode	结论	标注
直发（graph off）	19 ms/tok	---	实测
CUDA Graph	17 ms/tok（57.70 tok/s）	1.12×	实测

greedy 16/16 保持逐位一致。CUDA Graph 是零数值风险（同一批内核，只是 replay）， 它才是这一轮里「按收益排序」真正能落地的东西------虽然也只是 1.12×，而不是 1.5×。

七、方法论收获：先探针，再排序

这次判否的根子是计划书的排序依据错了：默认「MoE FFN 计算是瓶颈」，于是把 「提计算」的 tiling/TC 排在前面。数据推翻了它：

假设	数据
MoE FFN 是计算瓶颈	❌ 内存受限（权重读 19MB/token，占 47%）
提高占用/算力就有收益	❌ tiling 25%→100% 占用，吞吐 1.02×
launch 开销可忽略	❌ ~870 launch/token，CUDA Graph 收掉 ~2ms

教训：「收益最大」的排序必须由探针定，而不是由直觉定。 tiling 和 TC 都是「写出来、跑对、但没收益」的优化------它们没错，只是打错了靶。

真正能上量级的杠杆，是去摊薄那 47% 的内存读和 53% 的固定开销------ 即投机解码 / batch decode（把 launch + 权重读摊到多 token），而不是继续压单 token 的计算。

八、边界与已知限制

• 收益口径 ：52.0 / 53.05 tok/s 是 16-token 轮的量（--stream-n 16），用于单步收益排序；最终交付口径见 第 15 篇（64-token 的 tok/s 精确值）。
• tiling 只到 1.02×，是「位级等价但无收益」------这类负结果按纪律记档，不落地。
• TC 的判否分两块 ：dense int8 TC 是合规驳回 （约束冲突），MoE s16 hi/lo TC 是探针判否（无杠杆），两者依据不同，不能混为一谈。
• stub 探针是时间-only ：VLLM_CUDA_STUB_MOE=1 的输出故意是错的，只能用来量时间，不能用来判正确性。
• CUDA Graph 的 1.12× 是在 graph-off 基线之上 ；它的收益随 launch 占比变化（见 第 15 篇），不是恒定值。

CPU 对照（迁移前基线）

• CPU 参考 ：kestrel-llm/src/model/vllm_safetensors.c（函数 moe_q4_gu_group_actq16_x86）------ CPU 侧 4 行组 × 32 列的 MoE gate/up 点积，是 tiling 的位级等价目标。
• 迁移要点：CPU 侧按 4 行组 tile 点积 → CUDA 侧 tiling 做到位级等价（greedy 16/16）却只有 1.02× → 判否（FFN 内存受限）；dense int8 TC 因与「float 激活保 greedy」冲突被驳回；s16 hi/lo TC 无杠杆。
• 真机验证 ：未独立复现：需 30B + VLLM_CUDA_STUB_MOE 探针与 64-token decode 计时。

九、小结（可复用结论）

1. 「写出来、跑对、但没收益」也是判否：tiling 位级等价（greedy 16/16）却只有 1.02×，说明它打错了靶，而不是实现错了。
2. 先探针再排序 ：VLLM_CUDA_STUB_MOE 把 19 ms 拆成 FFN 9 ms + 其余 10 ms，才看出 FFN 是内存受限。
3. 内存受限的活，提计算并行度无效：占用 25%→100% 不换来吞吐，就是「瓶颈不在占用」的强信号。
4. 约束冲突要让位于硬规矩：dense int8 TC 被驳回，是因为它要拆掉「float 激活」这条保 greedy 的硬约束。
5. 真正的杠杆是摊薄，不是压单 token：47% 的内存读 + 53% 的固定开销，要靠投机解码 / batch decode 把成本摊到多 token；单 token 内继续压计算没有量级空间。

---
