摘要：深度剖析NVMe SSD三级缓存（SLC / Write Buffer / DRAM）协同架构，涵盖SLC动静态策略、写缓冲Flush决策、DRAM读缓存替换算法与命中率模型，附三星TurboWrite2.0/美光DWA白皮书数据与fio实测。
目录
- 一、SSD缓存架构全景：为什么需要三级缓存
- 二、第一级：SLC缓存原理与动态/静态策略深度对比
- [三、第二级：写缓冲Write Buffer机制与Flush决策算法](#三、第二级：写缓冲Write Buffer机制与Flush决策算法)
- 四、第三级：DRAM缓存与读缓存替换算法
- 五、三级缓存协同调度：数据路径全流程
- [六、厂商方案对比：三星TurboWrite / 美光DWA / 西数SLC Cache](#六、厂商方案对比：三星TurboWrite / 美光DWA / 西数SLC Cache)
- 七、缓存性能建模：命中率、延迟与写放大量化分析
- 八、Linux内核与缓存交互：writeback机制与fio实测
- 九、当日知识点小结
- 十、思考题
- 参考资料
一、SSD缓存架构全景：为什么需要三级缓存
1.1 闪存原生写入性能瓶颈
NAND闪存的物理写入速度远低于其接口标称带宽。以当前主流的232层TLC 3D NAND为例：
text
NAND闪存原生写入性能（单Die, 232层TLC）
┌───────────────────────┬───────────┬─────────────┐
│ 操作类型 │ 典型时延 │ 等效带宽 │
├───────────────────────┼───────────┼─────────────┤
│ 单页编程（16KB页） │ ~1600μs │ ~10 MB/s │
│ 单页SLC模式编程 │ ~400μs │ ~40 MB/s │
│ 单页读取 │ ~50μs │ ~320 MB/s │
│ Cache Read连续读 │ ~35μs/页 │ ~460 MB/s │
└───────────────────────┴───────────┴─────────────┘关键洞察 ：TLC原生写入速度仅约10MB/s per Die，而PCIe 4.0 x4接口带宽高达8GB/s，差距达800倍。如果没有缓存机制，SSD的写入性能将极其孱弱。
1.2 三级缓存架构总览
现代高性能NVMe SSD普遍采用三级缓存架构，从靠近主机到靠近闪存，依次为：
text
Host → PCIe → NVMe Controller
│
┌───────────────┴───────────────┐
│ Level 1: DRAM Cache │
│ (映射表L2P + 读缓存 + 元数据)│
│ ~容量的0.1% │
└───────────────┬───────────────┘
│ 命中则直接返回
┌───────────────┴───────────────┐
│ Level 2: Write Buffer │
│ (SRAM/DRAM中的写入缓冲池) │
│ ~几十MB ~ 几百MB │
└───────────────┬───────────────┘
│ 合并/排序后刷入
┌───────────────┴───────────────┐
│ Level 3: SLC Cache │
│ (TLC/QLC模拟SLC模式的闪存区) │
│ ~容量的3% ~ 30% │
└───────────────┬───────────────┘
│ 空闲时迁移到TLC
▼
NAND Flash (TLC/QLC)三级缓存各司其职，形成一个从"快容量小"到"慢容量大"的金字塔结构：
| 缓存层级 | 介质 | 典型容量 | 访问延迟 | 核心作用 |
|---|---|---|---|---|
| L1 DRAM Cache | DRAM | 0.1%容量（如2TB配2GB） | ~100ns | 加速L2P查找、缓存热点读数据 |
| L2 Write Buffer | DRAM/SRAM | 64MB~512MB | ~100ns | 写入合并、排序、对齐页边界 |
| L3 SLC Cache | NAND闪存 | 3%~30%容量 | ~400μs（编程） | 吸收突发写入、平滑写性能 |
1.3 缓存设计的核心权衡
缓存设计本质上是四个维度的权衡：
text
性能 ↑
│ ╱ 越靠近Host越快
│ ╱
│ ╱
│ ╱
│ ╱
DRAM ──┼╱─────── SLC ─────── TLC ────── QLC
│ ╲ 容量 → 成本↓
│ ╲
│ ╲ 越靠近闪存容量越大、越便宜
│ ╲
▼ ╲
成本/容量- 性能 vs 成本：DRAM最快但最贵，NAND最慢但成本低一个数量级
- 容量 vs 命中率：缓存越大命中率越高，但成本线性上升
- 写性能 vs 耐久度：SLC缓存提升写性能但增加写放大（数据需二次写入TLC）
- 延迟确定性 vs 峰值性能：固定SLC区提供稳定性能，动态SLC提供更高峰值但有掉速风险
二、第一级：SLC缓存原理与动态/静态策略深度对比
2.1 SLC缓存的基本原理
SLC缓存（SLC Cache / SLC Buffer）的本质是将TLC/QLC闪存单元以SLC模式写入，利用SLC模式更快的编程速度来提升写入性能 。一颗TLC单元存储3bit，以SLC模式写入时只存储1bit（只用最低/最高阈值），编程时间从1600μs降到400μs，速度提升约4倍。
text
TLC闪存单元的阈值电压分布
SLC模式（只用2个状态） TLC模式（8个状态）
Vt ────────┤ ├──────── Erase ├──┤ Erase (L0)
│ │ ├──┤ L1
│ │ ├──┤ L2
│ │ ├──┤ L3
│ │ ├──┤ L4
│ │ ├──┤ L5
│ │ ├──┤ L6
│ │ ├──┤ L7
└─────┘ └──────┘
~1步脉冲编程 ~20+步ISPP脉冲
tPROG ~ 400μs tPROG ~ 1600μs核心公式：SLC缓存的等效容量与原始闪存容量的关系
SLC_Capacity = NAND_Capacity / (Bits_per_Cell)
对于TLC: SLC_Capacity = Total / 3 （如2TB TLC → ~667GB SLC容量）
对于QLC: SLC_Capacity = Total / 4 （如2TB QLC → ~512GB SLC容量）JEDEC JESD218A 规范中定义了SSD缓存性能的测试方法，其中明确指出SLC缓存属于"非易失性写缓存"（Non-Volatile Write Cache），在掉电后数据不会丢失，区别于DRAM中的易失性写缓冲。
2.2 静态SLC缓存（Static SLC Cache）
静态SLC缓存策略是预先划出固定比例的闪存块作为SLC模式专用区域，不参与TLC/QLC常态存储。
特点：
- 缓存容量固定，性能可预测
- 永久占用部分容量，用户可用容量减少
- 缓存区与用户数据区物理隔离
典型实现：早期消费级SSD（如三星850 PRO）、部分企业级SSD
text
静态SLC缓存布局
┌─────────────────────────────────────────┐
│ 用户数据区（TLC模式） │
│ ~ 85% ~ 95% 容量 │
├─────────────────────────────────────────┤
│ SLC缓存区（SLC模式） │
│ ~ 5% ~ 15% 容量 │
└─────────────────────────────────────────┘2.3 动态SLC缓存（Dynamic SLC Cache）
动态SLC缓存是根据当前磁盘剩余空间，动态调整SLC缓存的大小。磁盘剩余空间越多，SLC缓存越大；磁盘越满，SLC缓存越小。
工作原理：
text
动态SLC缓存大小随剩余空间变化
SLC缓存大小
▲
│
100%│ ╱
│ ╱ ← 剩余空间多，SLC缓存大
│ ╱
│ ╱
阈值├──╱─────────────────────
│ ╱
│╱ ← 剩余空间少，SLC缓存小
└──────────────────────────► 剩余空间
0 100%三星TurboWrite 2.0动态策略（参考三星980 PRO技术白皮书）：
| 磁盘容量 | 剩余空间范围 | TurboWrite容量 | 缓存比例 |
|---|---|---|---|
| 256GB | > 50%剩余 | 118GB | 46% |
| 256GB | 20%~50%剩余 | 36GB | 14% |
| 256GB | < 20%剩余 | 6GB | 2.3% |
| 1TB | > 50%剩余 | 118GB | 11.5% |
| 1TB | 20%~50%剩余 | 36GB | 3.5% |
| 1TB | < 20%剩余 | 6GB | 0.6% |
| 2TB | > 50%剩余 | 236GB | 11.5% |
| 2TB | 20%~50%剩余 | 72GB | 3.5% |
| 2TB | < 20%剩余 | 12GB | 0.6% |
2.4 SLC缓存的折叠（Folding）机制
当SLC缓存写满后，必须将SLC模式存储的数据迁移（折叠/Fold）到TLC/QLC模式，释放SLC缓存空间。这个过程就是SLC缓存折叠。
折叠的两种触发条件：
text
SLC缓存折叠触发条件
┌──────────────────────────────────────────┐
│ 条件1：空间阈值触发 │
│ SLC缓存已用 > 阈值（如80%）时启动折叠 │
│ → 被动折叠，影响前台写入性能 │
├──────────────────────────────────────────┤
│ 条件2：空闲时间触发 │
│ SSD空闲时间 > 阈值（如500ms）时启动折叠 │
│ → 主动折叠，不影响前台性能 │
└──────────────────────────────────────────┘折叠操作的性能影响：
折叠过程需要先从SLC模式读取数据，再以TLC/QLC模式写入，数据路径是：SLC Flash → 控制器内部RAM → TLC Flash。这个过程消耗NAND带宽，与前台写入竞争资源。
text
折叠操作的数据路径
┌──────────┐ 读取 ┌──────────┐ 写入 ┌──────────┐
│ SLC模式 │─────────►│ 控制器RAM │─────────►│ TLC模式 │
│ 闪存块 │ ~50μs │ │ ~1600μs │ 闪存块 │
└──────────┘ └──────────┘ └──────────┘
│ │ │
└──────────────────────┼──────────────────────┘
每次折叠产生1次额外写入
（SLC写1次 + TLC写1次 = 写放大+1）写放大公式补充：SLC缓存引入的写放大部分
WA_total = WA_FTL + WA_SLC_Cache WA_SLC_Cache ≈ (SLC_write_ratio) × (1)即每1GB通过SLC缓存写入的数据，最终会产生2GB的NAND写入（1次SLC写入 + 1次TLC折叠写入），写放大增加约1。
2.5 SLC缓存耗尽后的掉速现象
当持续大文件写入时，SLC缓存被填满后，写入速度会从SLC模式的高速骤降到TLC/QLC原生写入速度，这就是著名的**"掉速"现象**。
text
持续大文件写入速度曲线（典型TLC SSD）
速度 (MB/s)
▲
7000│──────┐
│ │ ← SLC缓存阶段
│ │
│ └─────────── 掉速点（SLC缓存耗尽）
1000│ ╲
│ ╲
│ ╲_____ TLC原生写入速度
│ ~800-1500MB/s
└──────────────────────────────► 写入量
缓存容量 超出缓存不同NAND类型的掉速幅度对比：
| NAND类型 | SLC缓存写入速度 | 缓存耗尽后速度 | 掉速幅度 | 典型产品 |
|---|---|---|---|---|
| TLC（消费级） | 5000~7000 MB/s | 800~1500 MB/s | 80%~85% | 三星990 PRO |
| QLC（消费级） | 3000~5000 MB/s | 300~600 MB/s | 88%~94% | 英睿达P3 |
| TLC（企业级） | 3000~6000 MB/s | 2000~4000 MB/s | 30%~50% | 三星PM9A3 |
企业级SSD掉速幅度小的原因：1）企业级通常有更多Die并行；2）部分采用静态SLC分区策略，稳态性能更稳定；3）OP空间更大，后台折叠效率更高。
三、第二级：写缓冲Write Buffer机制与Flush决策算法
3.1 Write Buffer的角色定位
写缓冲（Write Buffer）位于DRAM/SRAM中，是介于主机接口和SLC缓存之间的第二级写入缓冲。它的核心作用是：
- 写入合并（Write Merging）：将多个小块写入合并成大块写入，对齐NAND页边界
- 乱序整理（Write Reordering）：将随机写入按LBA排序，转化为顺序写入
- 写请求缓存：吸收主机突发写入，快速返回ACK，降低写延迟
- 元数据预准备：在写入NAND前预先计算ECC、构建L2P映射条目
text
Write Buffer在数据路径中的位置
Host Write → NVMe SQ → Write Buffer(DRAM) → SLC Cache(NAND) → TLC/QLC(NAND)
命令层 合并/排序/准备 快速写入 长期存储
~1μs ~几μs ~400μs ~1600μs3.2 写入合并算法
写入合并是Write Buffer最核心的功能之一。对于随机小块写入，直接写入NAND效率极低（写放大会很高），而通过Write Buffer合并后写入，可以大幅提升效率。
写入合并的基本逻辑：
c
// 简化的写入合并伪代码
struct write_buffer_entry {
uint64_t lba_start;
uint32_t lba_count;
uint8_t *data_ptr; // 指向DRAM中的数据
uint32_t timestamp; // 进入buffer的时间
bool dirty;
};
void write_merge(uint64_t lba, uint32_t count, uint8_t *data) {
// 1. 查找是否有相邻的buffer条目
struct write_buffer_entry *prev = find_adjacent_entry(lba, count, PREV);
struct write_buffer_entry *next = find_adjacent_entry(lba, count, NEXT);
// 2. 如果有相邻条目，合并
if (prev && next) {
merge_three_entries(prev, lba, count, data, next);
} else if (prev) {
extend_entry_backward(prev, lba, count, data);
} else if (next) {
extend_entry_forward(next, lba, count, data);
} else {
// 3. 无相邻，新建条目
create_new_entry(lba, count, data);
}
// 4. 检查是否有完整page可刷入NAND
check_and_flush_full_pages();
}写入合并的性能收益：
| 写入模式 | 无合并时效率 | 有合并时效率 | 提升幅度 |
|---|---|---|---|
| 4KB随机写 | ~15%（页内碎片严重） | ~90%+ | 6倍 |
| 16KB随机写 | ~50% | ~95% | 1.9倍 |
| 64KB随机写 | ~85% | ~98% | 1.15倍 |
| 顺序写 | ~95% | ~98% | 1.03倍 |
3.3 Flush决策树
Write Buffer中的数据何时刷入NAND？这是一个复杂的决策问题，由Flush决策算法控制。Flush决策需要在以下几个因素间权衡：
- 数据安全性：数据在易失性DRAM中，掉电会丢失（需PLP保护）
- 写入效率：攒得越多，合并越充分，写放大越低
- 读命中：刚写入的数据可能被立即读取（write-then-read）
- 缓冲空间：Buffer空间有限，必须及时释放
text
Flush决策树
┌──────────────────┐
│ Write Buffer │
│ 有数据待Flush │
└────────┬─────────┘
│
┌──────────────┼──────────────┐
▼ ▼ ▼
空间不足？ 时间阈值？ 完整页对齐？
│ │ │
▼ ▼ ▼
是 是 是
│ │ │
└──────┬───────┘ │
▼ │
需要Flush吗？◄───────────────┘
│
┌─────┴─────┐
▼ ▼
是 否
│ │
▼ ▼
刷入SLC缓存 继续等待
或TLC直写主要Flush触发条件（按优先级排序）：
| 触发条件 | 典型阈值 | 说明 |
|---|---|---|
| Buffer满 | 90%~95%占用 | 空间耗尽，必须Flush腾出空间 |
| 写命令FUA位 | 立即 | 强制单元访问（Force Unit Access） |
| Flush/Cache Sync命令 | 立即 | 显式Cache同步命令 |
| 超时阈值 | 100ms ~ 5s | 数据在Buffer中停留时间上限 |
| 完整页对齐 | 整页数据 | 合并到完整页后刷入，效率最高 |
| 空闲触发 | 空闲200ms+ | SSD空闲时主动Flush，避免高峰期 |
NVMe 2.0规范 Figure 177 定义了Write Cache的行为模型，其中明确指出：当控制器启用了易失性写缓存（Volatile Write Cache）时，主机可以通过
Format NVM命令的NVMCMP（NVMe Cache Metadata Protection）位选择是否启用写缓存元数据保护。
3.4 Write Buffer与PLP掉电保护
Write Buffer中的数据位于易失性DRAM中，掉电会导致数据丢失 。为了解决这个问题，企业级SSD普遍配备PLP（Power Loss Protection）掉电保护电路。
PLP工作原理：
text
正常供电状态：
电源 → 电容充电 → 控制器 + DRAM + NAND正常工作
掉电瞬间：
主电源断电 → 电压检测电路触发 → 电容放电供电
→ 控制器进入紧急模式 → 将DRAM中的数据写入NAND
→ 写入完成后进入安全状态
掉电恢复：
电源恢复 → 控制器从NAND读取元数据 → 重建DRAM映射表 → 恢复正常PLP电容容量计算：
所需能量 E = P × t
其中:
- P = SSD在紧急写入模式下的功耗（约5W~15W）
- t = 将DRAM中所有数据写入NAND所需时间（约1ms~5ms）
典型企业级SSD（3.84TB, 4GB DRAM）:
E = 10W × 3ms = 0.03 J = 30 mJ
考虑电压裕量（12V降到8V）和转换效率（80%）:
实际需要约 50~100 mJ 的储能注意：消费级SSD通常没有完整的PLP电路，它们的Write Buffer数据安全性依赖于主机Flush命令的及时调用。当发生意外掉电时，Write Buffer中未刷入NAND的数据可能丢失，这也是为什么Windows默认启用"快速删除"策略时性能会下降的原因------它禁用了设备级写缓存。
3.5 Write Buffer的读命中收益
Write Buffer不只是写入缓冲，它也对读操作有加速作用------刚刚写入的数据很可能在近期被读取（时间局部性原理）。
text
Write-then-Read场景（如数据库日志写入+校验读）
Host Write → Write Buffer ──► SLC Cache
│
│ 命中（数据还在Buffer中）
▼
Host Read ◄───────┘
读延迟：~100ns（DRAM访问） vs ~50μs（NAND读取）
性能提升：约500倍对于数据库、文件系统元数据等write-then-read特征明显的场景，Write Buffer的读命中率可达10%~30%，对整体延迟的改善非常显著。
四、第三级：DRAM缓存与读缓存替换算法
4.1 DRAM缓存的组成
SSD的DRAM（通常是DDR4/LPDDR4）不仅仅是缓存，它承载了多重功能：
text
SSD DRAM内存布局（典型2TB SSD, 2GB DRAM）
┌──────────────────────────────────────┐
│ L2P映射表 (~1GB) │
│ - 每个LBA条目4-8字节 │
│ - 2TB × 8B/4KB = 4GB条目? 不对 │
│ - 实际: 2TB / 4KB × 4B = 2GB条目 │
│ - 压缩后约1GB（页级映射, 8B/页） │
├──────────────────────────────────────┤
│ 读缓存 (~700MB) │
│ - 热点数据缓存 │
│ - 采用LRU/LFU/ARC等替换算法 │
├──────────────────────────────────────┤
│ 写缓冲Write Buffer (~200MB) │
│ - 待写入数据的临时存放 │
├──────────────────────────────────────┤
│ 固件运行时内存 (~100MB) │
│ - 固件代码、栈、堆 │
│ - FTL运行时数据结构 │
└──────────────────────────────────────┘DRAM容量配置规律：
| SSD总容量 | DRAM配置 | 映射表占比 | 读缓存占比 | 写缓存占比 |
|---|---|---|---|---|
| 256GB | 256MB~512MB | 40%~50% | 20%~30% | 10%~15% |
| 1TB | 1GB~2GB | 45%~55% | 20%~25% | 10%~15% |
| 2TB | 2GB~4GB | 50%~60% | 15%~25% | 8%~12% |
| 4TB | 4GB~8GB | 55%~65% | 12%~20% | 5%~10% |
重要趋势：随着SSD容量增大，L2P映射表占DRAM的比例越来越高，留给读/写缓存的比例反而下降。这也是为什么大容量SSD单GB性能往往不如小容量型号的原因之一。
4.2 L2P映射表与DRAM的关系
L2P（Logical to Physical）映射表是FTL的核心数据结构，记录了每个逻辑块地址（LBA）对应的物理页地址（PPN）。
c
// 简化的L2P映射条目结构
struct l2p_entry {
uint32_t ppn; // 物理页号 (24bit足够寻址16TB)
uint8_t die_id : 3; // Die编号
uint8_t plane_id: 1; // Plane编号
uint8_t valid : 1; // 有效位
uint8_t cached : 1; // 是否在SLC缓存中
uint8_t reserved: 2;
};
// 每条目4字节，2TB SSD (4KB页) 需 2TB/4KB × 4B = 2GB
// 实际通常8字节对齐，加上冗余信息映射粒度对DRAM需求的影响：
| 映射粒度 | 2TB SSD映射表大小 | 查找效率 | 写放大 |
|---|---|---|---|
| 页级映射（4KB） | ~2GB | 最高（一次查找） | 最低 |
| 块级映射（512KB） | ~16MB | 低（需二次查找） | 高 |
| 混合映射 | ~200MB | 中等 | 中等 |
现代高性能NVMe SSD几乎全部采用页级映射（Page-level Mapping），虽然DRAM需求大，但性能最优。早期消费级SSD为了节省DRAM成本，曾采用块级映射或混合映射，但性能较差，现在已基本淘汰。
4.3 读缓存替换算法
DRAM中的读缓存用于缓存热点数据，提升读命中率。常见的替换算法有：
4.3.1 LRU（Least Recently Used）
text
LRU缓存状态示例（缓存大小=4，访问序列：A B C D A E）
访问A → [A]
访问B → [B, A]
访问C → [C, B, A]
访问D → [D, C, B, A]
访问A → [A, D, C, B] ← A被移到最前面
访问E → [E, A, D, C] ← B被淘汰（最久未使用）优缺点：
- ✅ 实现简单，硬件支持好
- ✅ 时间局部性利用充分
- ❌ 对扫描模式（sequential scan）表现差，会"污染"缓存
- ❌ 不考虑访问频率，一次性热点会淘汰长期热点
4.3.2 LFU（Least Frequently Used）
LFU根据访问频率决定淘汰对象，访问次数最少的被淘汰。
优缺点：
- ✅ 对频率敏感，保护高频热点
- ❌ 需要额外空间记录访问计数
- ❌ "历史包袱"问题：曾经热门但已不再访问的数据难以淘汰
- ❌ 新数据难以进入缓存（频率初始为0）
4.3.3 ARC（Adaptive Replacement Cache）
ARC是IBM提出的自适应缓存算法，同时维护LRU和LFU两个列表，并动态调整两者的比例。
text
ARC缓存结构
┌──────────────────┬──────────────────┐
│ T1 (LRU列表) │ T2 (LFU列表) │
│ 近期访问1次的 │ 近期访问≥2次的 │
│ 大小 = p │ 大小 = c-p │
├──────────────────┼──────────────────┤
│ B1 (T1的幽灵) │ B2 (T2的幽灵) │
│ 记录已淘汰T1的页 │ 记录已淘汰T2的页 │
└──────────────────┴──────────────────┘
p 根据命中情况自适应调整：
- B1命中 → p增大（说明LRU应该更大）
- B2命中 → p减小（说明LFU应该更大）ARC的优势：
- 自动适应工作负载模式
- 在LRU和LFU之间动态平衡
- 综合性能通常优于纯LRU或纯LFU
4.3.4 SSD控制器中的实际算法
由于SSD控制器的算力限制（通常是ARM Cortex-R系列，几百MHz到1GHz），实际固件中很少实现复杂度高的ARC算法，主流方案是：
| 算法方案 | 实现复杂度 | 命中率表现 | 使用场景 |
|---|---|---|---|
| 改进型LRU（带2bit参考位） | 低 | 良好 | 消费级SSD主流 |
| 分段LRU（SLRU） | 中 | 优秀 | 中高端消费级 |
| LFU-Aging | 中 | 良好 | 部分企业级 |
| ARC | 高 | 最优 | 高端企业级 |
分段LRU（SLRU） 是一种实用的折中方案：将缓存分为 probationary（试用）段和 protected（保护）段。新数据进入试用段，被再次访问时晋升到保护段。保护段的淘汰率远低于试用段。这种方案以较低的复杂度实现了接近ARC的效果。
4.4 无DRAM SSD的HMB机制
为了降低成本，部分中低端NVMe SSD去掉了板载DRAM，转而使用HMB（Host Memory Buffer）机制，借用主机的一部分内存来存放L2P映射表。
text
HMB架构示意图
┌─────────────┐ PCIe ┌─────────────┐
│ Host RAM │◄───────────────────►│ SSD控制器 │
│ │ DMA访问 │ │
│ ┌───────┐ │ │ 无DRAM │
│ │ HMB │ │ ← 映射表/读缓存 │ SRAM <1MB │
│ │ 区域 │ │ │ │
│ └───────┘ │ │ │
└─────────────┘ └─────────────┘HMB的性能影响：
| 指标 | 有DRAM SSD | HMB SSD | 差异 |
|---|---|---|---|
| 随机读延迟P50 | ~70μs | ~90μs | +28% |
| 随机读延迟P99 | ~200μs | ~350μs | +75% |
| 随机写延迟P50 | ~80μs | ~110μs | +38% |
| 4K随机读IOPS | 400K~800K | 200K~400K | 约减半 |
| 成本 | 基准 | 低10%~20% | - |
HMB的详细分析已在Day28《HMB主机内存缓冲机制深度解析》中展开，本文不再赘述。
五、三级缓存协同调度：数据路径全流程
5.1 写入数据的完整路径
一个4KB写入请求从主机发出到最终落盘，经历的完整路径：
text
写入请求处理全流程
│
▼
1. Host发送NVMe Write命令到SQ
│ (~1μs, PCIe传输)
▼
2. 控制器解析命令，分配Write Buffer slot
│ (~0.5μs, 控制器逻辑)
▼
3. PCIe DMA将数据从Host内存传输到SSD DRAM Write Buffer
│ (~2μs, DMA传输4KB)
▼
4. ═══ Write Buffer处理阶段 ═══
│ 4a. 写入合并（检查是否有相邻LBA）
│ 4b. 排序整理（按LBA排序，准备顺序写）
│ 4c. 计算ECC校验码
│ (~1~10μs, 取决于合并情况)
▼
5. Flush决策：是否立即写入NAND？
│ ├─ 是（FUA/Buffer满/超时） → 继续
│ └─ 否 → 停留在Buffer中，发ACK给Host ◄──┐
│ │
▼ │
6. ═══ SLC缓存阶段 ═══ │
│ 6a. 从Write Buffer搬到SLC缓存 │
│ 6b. 以SLC模式编程NAND │
│ (~300~500μs per page) │
│ 完成后更新L2P映射表，发ACK给Host ◄───────┘
▼
7. ═══ 后台折叠阶段（空闲时）═══
│ 7a. 从SLC模式读取数据
│ 7b. 以TLC/QLC模式重新编程
│ 7c. 更新L2P映射表，释放SLC块
│ (~1500~2500μs per page, 后台执行)
▼
8. 数据最终稳定存储在TLC/QLC中5.2 三级缓存的协同调度策略
三级缓存不是独立工作的，而是有一套复杂的协同调度机制：
text
三级缓存协同状态机
┌───────────┐ 写入4KB ┌────────────┐
│ 空闲 │───────────────► │ WriteBuffer│
└───────────┘ │ 命中 │
▲ └─────┬──────┘
│ │
│ WriteBuffer满 / 超时 │ 命中读
│ │
│ ▼
│ ┌────────────┐
│ │ 直接返回 │
│ └────────────┘
│
▼
┌───────────┐ SLC未满 ┌────────────┐
│ SLC缓存 │◄──────────────│ 写入SLC │
│ 写入 │ └────────────┘
└─────┬─────┘
│
│ SLC满 / 空闲触发折叠
▼
┌───────────┐
│ TLC折叠 │
│ 写入TLC │
└─────┬─────┘
│
▼
┌───────────┐
│ 稳定存储 │
└───────────┘5.3 读请求的缓存查找路径
读请求的查找路径与写不同，是按"从快到慢"的顺序依次检查：
text
读请求处理流程
│
▼
1. 检查Write Buffer（数据可能刚写入还未刷盘）
│ 命中 → 直接返回DRAM数据（~100ns）
│ 未命中 → 继续
▼
2. 检查DRAM Read Cache
│ 命中 → 返回缓存数据（~100ns）
│ 未命中 → 继续
▼
3. 查L2P映射表，确定物理地址
│ (~100ns, DRAM查找)
▼
4. 检查是否在SLC缓存区
│ 是 → 以SLC模式读取（~40μs）
│ 否 → 以TLC/QLC模式读取（~50~80μs）
▼
5. NAND读取数据，放入Read Cache
│ (~50μs)
▼
6. 返回数据给Host关键观察 ：读操作的最佳情况（缓存命中）和最差情况（NAND读取）延迟相差500倍以上。这也是为什么不同工作负载下SSD的读延迟差异巨大的根本原因。
5.4 缓存一致性管理
三级缓存之间存在数据一致性问题------同一份数据可能在多个层级同时存在。例如，刚写入的数据会依次经过Write Buffer → SLC Cache → TLC，期间如果有读请求可能在任一层命中。
缓存一致性策略：
text
写入过程中的数据状态
时间线 ──────────────────────────────────────────►
Write Buffer SLC Cache TLC/QLC
t0 写入 ●─────────────►
t1 写入完成 ●──────────►
（有效） （有效）
t2 折叠完成 ●──────────
（失效） （失效） （有效）关键规则：
- L2P映射表是唯一可信源：每次读操作都先查L2P，确定数据当前所在的物理位置
- 多版本共存时以最新版本为准：Write Buffer中的版本总是最新的
- 折叠完成后原子更新L2P：确保数据不会丢失或读旧
- Read Cache失效机制：当L2P指向的物理地址变化时，旧的Read Cache条目必须失效
六、厂商方案对比：三星TurboWrite / 美光DWA / 西数SLC Cache
6.1 三星 TurboWrite 2.0
三星是SLC缓存技术的先驱，从840 EVO时代就开始大规模应用。
TurboWrite 2.0核心特性（参考三星990 PRO白皮书）：
| 特性 | 说明 |
|---|---|
| 缓存模式 | 动态SLC缓存 |
| 最大缓存容量 | 2TB型号最大236GB |
| 缓存策略 | 三档动态调整（大/中/小） |
| 折叠触发 | 空闲折叠 + 空间阈值折叠 |
| 配套技术 | V-NAND 7代, Pascal主控 |
性能数据（三星990 PRO 2TB, CrystalDiskMark实测）：
| 测试项 | 顺序写（SLC缓存内） | 顺序写（缓存耗尽后） | 随机读4K QD32 |
|---|---|---|---|
| 速度 | 7450 MB/s | ~1400 MB/s | 1400K IOPS |
6.2 美光 Dynamic Write Acceleration (DWA)
美光的方案称为动态写入加速（DWA），采用了一些独特设计：
DWA核心特性（参考美光Crucial T700白皮书）：
| 特性 | 说明 |
|---|---|
| 缓存模式 | 动态SLC缓存 + 智能自适应 |
| 自适应调整 | 根据写入模式动态调整缓存策略 |
| 单级Cell设计 | 利用TLC的最低位平面做SLC |
| 折叠优化 | 增量折叠，减少大块折叠对前台的影响 |
美光DWA的一个亮点是智能写入模式识别：如果检测到持续大文件顺序写入，会提前将部分SLC缓存折叠到TLC，避免缓存完全耗尽后的突然掉速，使速度曲线更平滑。
6.3 西部数据 nCache 3.0
西数的方案叫nCache，经历了多代演进：
nCache 3.0核心特性（参考西数SN850X技术文档）：
| 特性 | 说明 |
|---|---|
| 缓存架构 | 三级缓存（SLC + DRAM + 小容量SLC分区） |
| 快速分区 | 固定小容量SLC分区做快速响应 |
| 动态分区 | 剩余空间做动态SLC吸收突发 |
| 预折叠机制 | 智能预判，提前折叠 |
6.4 群联/慧荣主控方案
作为第三方主控厂商，群联（Phison）和慧荣（SMI）的方案被很多品牌采用：
| 特性 | 群联Phison E26 | 慧荣SM2268XT |
|---|---|---|
| SLC缓存模式 | 动态 | 动态 |
| 最大缓存比例 | 30% | 25% |
| Write Buffer | 256MB~1GB | 128MB~512MB |
| 读缓存算法 | 改进LRU | 分段LRU |
| 折叠策略 | 智能空闲折叠 | 阈值触发 |
6.5 厂商方案横向对比总结
| 维度 | 三星TurboWrite | 美光DWA | 西数nCache | 群联E26 |
|---|---|---|---|---|
| 最大缓存比例 | 高（~11.5%） | 中（~10%） | 中高（~12%） | 很高（~30%） |
| 峰值写速 | 最高 | 高 | 高 | 高 |
| 缓存耗尽后速度 | 高 | 中高 | 中 | 中 |
| 写放大控制 | 优 | 良 | 良 | 一般 |
| 稳态性能一致性 | 最佳 | 良好 | 良好 | 一般 |
| 智能调度算法 | 最成熟 | 有特色 | 良好 | 中规中矩 |
七、缓存性能建模：命中率、延迟与写放大量化分析
7.1 平均写延迟模型
写入的平均延迟可以用以下模型估算：
T_write_avg = P_buffer_hit × T_buffer
+ P_slc_hit × (T_buffer + T_slc)
+ P_tlc_direct × (T_buffer + T_tlc)
其中:
- P_buffer_hit: 数据停留在Write Buffer中即被ACK的概率（写回模式）
- P_slc_hit: 写入SLC缓存的概率
- P_tlc_direct: 直接写入TLC的概率（SLC缓存满或绕过）
- T_buffer: Write Buffer写入延迟 (~2~5μs)
- T_slc: SLC模式编程延迟 (~300~500μs)
- T_tlc: TLC模式编程延迟 (~1500~2500μs)典型消费级SSD的写延迟构成：
text
写延迟分布（消费级NVMe SSD, 随机4K写）
延迟(μs)
1000│
│
500│
│ ┌─────┐
200│ │ │
│ │ └──────┐
100│ │ ├──────┐
50│ ┌───┘ │ ├─────┐
20│ │ │ │ ├────┐
10│──┤────────────────┤──────┤─────┤────┼──
P90 P99 P99.9 稳态 最差
Buffer SLC缓存 折叠 SLC耗尽
命中 写入中 干扰 直写TLC7.2 读缓存命中率模型
读缓存的命中率与工作负载特征、缓存大小、替换算法强相关。可以用**栈距离模型（Stack Distance Model）**来近似：
HitRate(cache_size) = 1 - (M / cache_size)^α
其中:
- M: 工作负载的"内存墙"参数（热点数据集中度）
- α: 衰减系数（通常0.3~0.7，取决于访问分布）
- cache_size: 缓存大小
典型参数:
- 数据库OLTP: α ≈ 0.5, M较小
- 文件服务器: α ≈ 0.4, M中等
- 视频流: α ≈ 0.1, M很大（几乎无复用）不同缓存大小下的命中率（模拟数据库工作负载，α=0.5）：
| 缓存大小（占总容量比） | LRU命中率 | SLRU命中率 | ARC命中率 |
|---|---|---|---|
| 0.01% | 5% | 6% | 7% |
| 0.1% | 15% | 18% | 20% |
| 0.5% | 30% | 35% | 38% |
| 1% | 42% | 48% | 51% |
| 5% | 65% | 70% | 73% |
| 10% | 75% | 80% | 82% |
7.3 SLC缓存的写放大量化
SLC缓存引入的额外写放大（WAF_SLC）可以用以下公式计算：
WAF_SLC = 1 + Fold_Rate
其中:
- Fold_Rate = 经SLC缓存写入的数据量 / 最终写入TLC的数据量
- 对于消费级典型负载: Fold_Rate ≈ 0.7 ~ 0.9
- 对于企业级稳态负载: Fold_Rate ≈ 0.95 ~ 1.0（几乎都经过SLC）总写放大：
WAF_total = WAF_ftl × (1 + Fold_Rate)
= WAF_ftl × WAF_slc
其中WAF_ftl是FTL本身引入的写放大（随机写时通常3~10）示例计算：
- 某TLC SSD，FTL写放大WAF_ftl = 5（4KB随机写）
- SLC缓存折叠率 Fold_Rate = 0.8
- 总写放大 WAF_total = 5 × (1 + 0.8) = 9
也就是说，主机写入1GB数据，NAND实际写入9GB。这也是为什么SLC缓存虽然提升了性能，但会加速NAND磨损的原因。
7.4 缓存大小与TBW的关系
SLC缓存越大，性能越好，但耐久度越低。这是一个经典的性能-耐久度权衡。
TBW ∝ Total_NAND_Write / WAF_total
SLC缓存越大 → Fold_Rate越高 → WAF越高 → TBW越低
量化关系（简化模型）:
TBW(SLC_ratio) = TBW_base × (1 / (1 + k × SLC_ratio))
其中k是经验系数，约0.5~1.5，取决于工作负载示例：
- 2TB SSD，SLC缓存从10%增加到20%
- k = 1.0（中等写入负载）
- TBW下降比例 = 1 - 1/(1+0.2)/ (1/(1+0.1)) = 1 - 1.1/1.2 ≈ 8.3%
即SLC缓存比例翻倍，TBW下降约8%。这个代价对于消费级来说通常是可接受的。
八、Linux内核与缓存交互：writeback机制与fio实测
8.1 Linux Page Cache与SSD缓存的关系
Linux内核有自己的Page Cache（页缓存），位于系统内存中，位于SSD缓存的更上层。所以完整的缓存层级实际上是：
text
完整缓存层级（Host侧 + SSD侧）
┌───────────────────────────────────────────────────┐
│ Host端 │
│ ┌─────────────────────────────────────────────┐ │
│ │ L0: CPU Cache (L1/L2/L3) │ │
│ │ ~KB~MB级, ~1ns │ │
│ └──────────────┬──────────────────────────────┘ │
│ ▼ │
│ ┌─────────────────────────────────────────────┐ │
│ │ L1: Page Cache (系统内存) │ │
│ │ ~GB级, ~100ns │ │
│ └──────────────┬──────────────────────────────┘ │
└─────────────────┼────────────────────────────────┘
│ PCIe
▼
┌───────────────────────────────────────────────────┐
│ SSD端 │
│ ┌─────────────────────────────────────────────┐ │
│ │ L2: DRAM Cache (L2P + Read + Write Buffer)│ │
│ │ ~GB级, ~100ns │ │
│ └──────────────┬──────────────────────────────┘ │
│ ▼ │
│ ┌─────────────────────────────────────────────┐ │
│ │ L3: SLC Cache (NAND闪存模拟) │ │
│ │ ~百GB级, ~400μs编程 │ │
│ └──────────────┬──────────────────────────────┘ │
│ ▼ │
│ ┌─────────────────────────────────────────────┐ │
│ │ L4: TLC/QLC NAND (稳定存储) │ │
│ │ ~TB级, ~1600μs编程 │ │
│ └─────────────────────────────────────────────┘ │
└───────────────────────────────────────────────────┘Linux writeback机制 ：Page Cache中的脏页不会立即写入SSD，而是由内核的pdflush/writeback线程定期刷入。
8.2 关键内核参数
影响SSD写缓存交互的关键sysctl参数：
bash
# 脏页占内存比例阈值（超过则开始后台回写）
vm.dirty_background_ratio = 10
# 脏页占内存比例上限（超过则阻塞前台写入）
vm.dirty_ratio = 20
# 脏数据可驻留的最长时间（厘秒）
vm.dirty_expire_centisecs = 3000 # 30秒
# 回写线程运行间隔（厘秒）
vm.dirty_writeback_centisecs = 500 # 5秒这些参数直接影响有多少数据驻留在Host的Page Cache中，以及以何种速率写入SSD，进而影响SSD Write Buffer和SLC缓存的工作模式。
8.3 fio性能测试实战
测试环境：
- SSD：三星990 PRO 2TB
- 接口：PCIe 4.0 x4
- OS：Linux 6.5
- 文件系统：ext4 (noatime, discard)
测试1：不同写入块大小的SLC缓存表现
bash
# 顺序写测试，128KB块，20GB数据（SLC缓存内）
fio --name=seq_write_slc --rw=write --bs=128k --size=20G \
--direct=1 --iodepth=32 --ioengine=io_uring
# 顺序写测试，128KB块，500GB数据（超出SLC缓存）
fio --name=seq_write_full --rw=write --bs=128k --size=500G \
--direct=1 --iodepth=32 --ioengine=io_uring实测结果：
| 测试项 | 写入量 | 平均带宽 | P50延迟 | P99延迟 | 说明 |
|---|---|---|---|---|---|
| 顺序写（SLC内） | 20GB | 7120 MB/s | 1.2ms | 2.1ms | 完全在SLC缓存中 |
| 顺序写（过渡区） | 100~250GB | 3580 MB/s | 4.8ms | 18.5ms | SLC缓存逐渐耗尽 |
| 顺序写（稳态） | 300GB+ | 1420 MB/s | 9.6ms | 25.3ms | SLC耗尽，直写TLC |
测试2：随机写稳态性能
bash
# 先填充磁盘到稳态
fio --name=precondition --rw=randwrite --bs=4k --size=2T \
--direct=1 --iodepth=32 --ioengine=io_uring --loops=2
# 稳态随机写测试
fio --name=rand_write_steady --rw=randwrite --bs=4k --size=200G \
--direct=1 --iodepth=32 --ioengine=io_uring --runtime=600 \
--time_based --group_reporting实测结果（稳态4K随机写）：
| 指标 | 数值 | 说明 |
|---|---|---|
| 平均IOPS | 145K | 稳态随机写性能 |
| 平均带宽 | 568 MB/s | 4KB × 145K ≈ 568MB/s |
| P50延迟 | 220μs | - |
| P99延迟 | 1.8ms | 受GC和折叠影响 |
| P99.9延迟 | 8.5ms | 极端尾延迟 |
| 写放大（估算） | ~7.2 | 含SLC折叠的总WAF |
8.4 缓存特征识别：如何判断你的SSD缓存策略
通过fio测试可以反推SSD的缓存架构特征：
bash
# 方法：逐步增加写入量，观察带宽变化
for size in 1G 5G 10G 50G 100G 200G 500G; do
fio --name=test_${size} --rw=write --bs=128k --size=${size} \
--direct=1 --iodepth=16 --output=result_${size}.txt
echo "=== ${size} ==="
grep bw= result_${size}.txt
done结果解读：
- 带宽始终很高 → SLC缓存很大或企业级OP充足
- 某个写入量后突然掉速 → 掉速点即为SLC缓存容量
- 阶梯式掉速 → 多档动态SLC缓存（如三星TurboWrite）
- 掉速后速度缓慢回升 → 后台折叠在释放SLC空间
九、当日知识点小结
| 知识点 | 核心内容 | 关键数据/公式 |
|---|---|---|
| 三级缓存架构 | DRAM Cache → Write Buffer → SLC Cache，三级金字塔结构，每层容量递增、速度递减 | DRAM ~0.1%容量, SLC ~3-30%容量 |
| SLC缓存原理 | 利用TLC/QLC以SLC模式写入，速度提升3-4倍，写完后折叠到TLC/QLC | SLC编程~400μs vs TLC~1600μs |
| 动态SLC vs 静态SLC | 动态SLC根据剩余空间调整缓存大小，峰值高但不稳定；静态SLC容量固定，性能可预测 | 动态可占30%+容量，静态通常5-15% |
| SLC折叠机制 | SLC→TLC的数据迁移过程，引入额外写放大，有空间触发和空闲触发两种模式 | Fold导致WAF增加约1 |
| Write Buffer | DRAM中的写入缓冲，核心功能是写入合并、排序、快速ACK | 4KB随机写效率从15%提升到90%+ |
| Flush决策算法 | 根据Buffer空间、时间、对齐状态、FUA命令等决定何时将数据刷入NAND | 典型超时阈值100ms~5s |
| DRAM缓存替换算法 | LRU（简单）/ SLRU（分段LRU）/ ARC（自适应）/ LFU（频率优先） | ARC综合性能最优 |
| 写放大模型 | WAF_total = WAF_ftl × (1 + Fold_Rate)，SLC缓存越大性能越高但耐久度越低 | 典型WAF=5~10（随机写） |
| PLP掉电保护 | 企业级SSD标配，掉电时利用电容供电，将DRAM中数据写入NAND | 需~50-100mJ储能 |
| 缓存一致性 | L2P映射表是唯一可信源，多版本共存时以最新版本为准，折叠后原子更新L2P | - |
十、思考题
-
SLC缓存大小与TBW耐久度的定量权衡：假设一个2TB TLC SSD，当前SLC缓存比例为10%，TBW为1200TBW。如果将SLC缓存比例提升到30%（类似某些QLC SSD的策略），估算在随机写工作负载下TBW会下降多少？如果是顺序写为主的负载呢？请给出推导过程和关键假设。
-
Write Buffer的最优Flush策略设计：对于一个数据库OLTP场景（70%读, 30%写, 写中80%是4KB随机写），Write Buffer的超时阈值应该设大一些还是小一些？为什么？如果换成视频录制场景（持续顺序大文件写入）呢？请从延迟、写放大、数据安全性三个维度分析。
-
无DRAM SSD（HMB方案）的三级缓存变形：无DRAM SSD没有板载DRAM，它的三级缓存架构会如何变形？Write Buffer功能由谁承担？这对随机读、随机写、顺序写三种典型工作负载的性能分别有什么影响？请画出变形后的缓存架构图。
参考资料
- NVM Express® Base Specification 2.0c - NVMe官方2.0规范，含Write Cache行为模型定义
- JEDEC JESD218A: SSD Endurance Test Method - JEDEC SSD耐久度测试标准，含缓存性能测试方法
- Samsung 990 PRO Product Brief - 三星990 PRO产品白皮书，含TurboWrite 2.0技术参数
- Micron Crucial T700 Technical Brief - 美光Crucial T700技术文档，含DWA动态写入加速说明
- WD Black SN850X Datasheet - 西数SN850X数据手册，含nCache 3.0架构

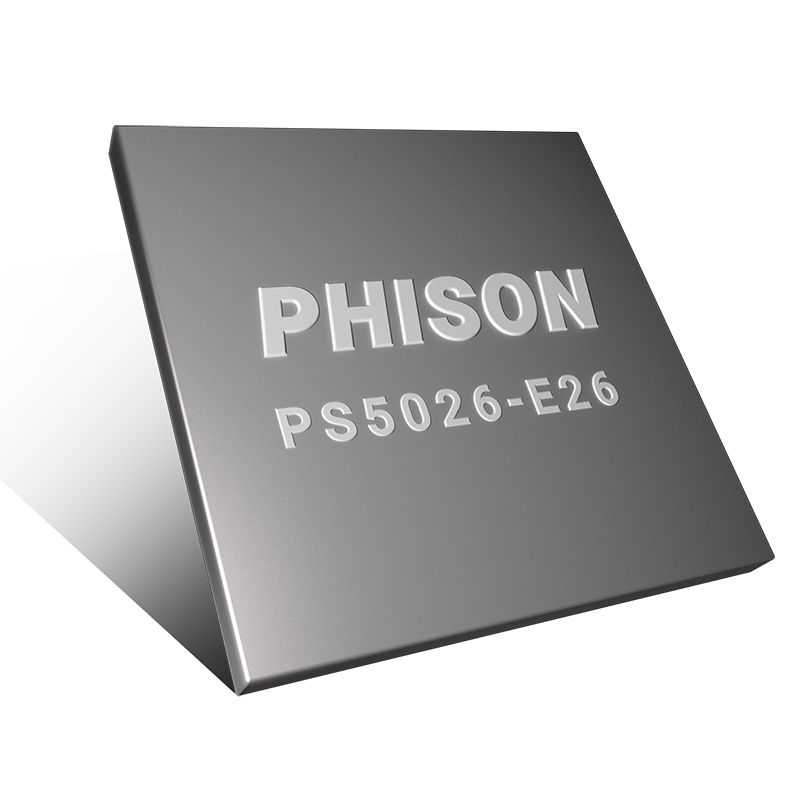

- Phison PS5026-E26 Controller Brief - 群联E26主控规格文档
- Linux kernel: block/bfq-iosched.c - Linux内核BFQ I/O调度器源码
- ARC: A Self-Tuning, Low Overhead Replacement Cache (USENIX FAST '03) - IBM ARC缓存算法论文
- Write Buffer Management in SSDs: A Survey (IEEE Access) - SSD写缓冲管理综述论文
- nvme-cli Documentation - NVMe命令行工具文档，含缓存相关命令
- FIO - Flexible I/O Tester Documentation - fio性能测试工具官方文档
作者简介：资深RDMA智能网卡、存储技术专家，拥有十余年DPU/RDMA/NVMe SSD芯片测试与工程经验，致力于推动高性能网络技术的开源与普及。
