Web BIM 开发实践：如何将构件选择、属性查询接入业务系统？

在 Web BIM 应用开发中，让三维模型显示出来，只是集成工作的第一步。如何让 BIM 构件和业务系统产生交互才是重点，对于业务系统而言，用户可能希望查看该设备的台账、关联维修工单、查询巡检记录，甚至直接从当前构件发起一项业务操作。

这时，结构树、构件选择和属性查看就不再只是查看器里的三个独立功能，而是连接三维模型与业务系统的交互入口。

本文以 Web BIM 集成为背景，讨论如何围绕这三个基础能力建立业务关联，并区分哪些工作可以由查看器完成，哪些需要业务系统自行实现。

一、先明确一点：模型数据和业务数据不是一回事

假设我们正在开发一个设备运维系统。页面左侧显示 BIM 模型结构树，中间显示三维模型，右侧显示设备信息。用户在模型中选中一台水泵，希望右侧能够显示设备编号、运行状态、责任人和维修记录。

从用户的角度看，这似乎只是一次点击，但从程序执行的角度看，它至少涉及三个不同的数据层次。

第一层：模型结构数据。

模型包含构件及其层级关系，例如项目、楼层、设备或其他构件节点。结构树主要用于组织、浏览和定位模型中的对象。

第二层：模型属性数据。

模型转换时保留的构件属性，例如名称、类型、规格等。具体有哪些字段，取决于源模型、转换结果及对应格式的属性保留能力。

第三层：业务系统数据。

设备台账、维修工单、巡检记录、责任人和业务状态等。这些信息通常由业务系统的后端维护，并不必然存在于 BIM 模型中。

三者的关系可以概括为：

模型结构数据
    └── 帮助用户找到目标构件
             ↓
模型构件标识
    └── 用于识别当前选中的构件
             ↓
业务关联关系
    └── 找到对应的业务对象
             ↓
业务后端
    └── 返回设备台账、工单、巡检等信息
             ↓
业务界面
    └── 将模型属性与业务数据组合展示

这条过程中，最关键的并不是如何显示一个属性面板，而是如何把模型中的构件与业务系统中的对象准确关联起来。

如果这一步没有设定好，即使模型渲染、构件拾取和属性读取全部正常，业务集成仍然没实现。

二、结构树、构件选择和属性查看分别负责什么？

在设计集成方案之前，需要先明确查看器原有的能力范围。

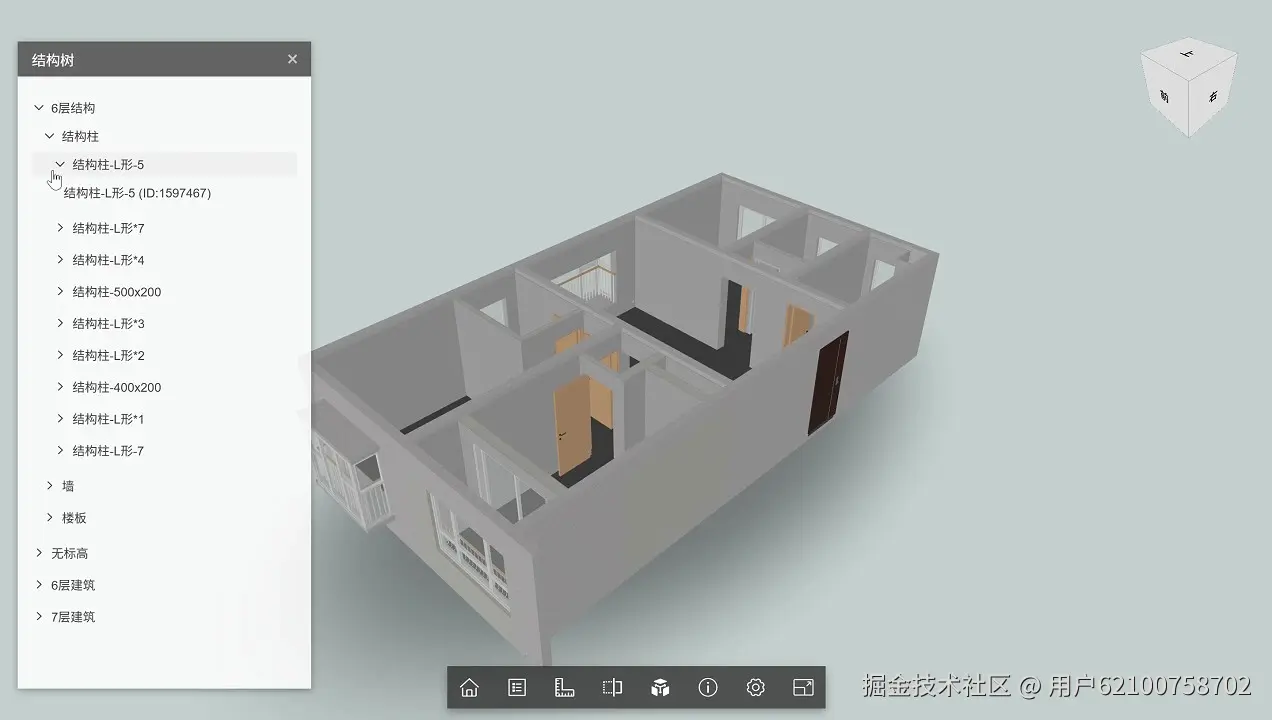

1. 结构树：帮助用户组织和定位构件

大型 BIM 模型往往包含大量构件。结构树通过层级关系组织模型数据，让用户可以按照模型自身的组织方式浏览对象。

在业务系统中，结构树通常承担两个作用：

• 帮助用户从模型层级中找到目标构件。
• 为后续的构件定位、选择和信息查看提供入口。

但要注意，模型结构树不等于业务系统的分类目录。

例如，模型可能按照楼层、专业或构件层级组织，而业务系统可能按照设备类型、管理部门、责任人或维修状态组织。两者的组织方式未必一致。

如果业务人员需要按照"待维修设备"筛选构件，就不能简单地认为启用了结构树便自动具备这项能力。业务系统还需要查询业务数据、建立业务对象与模型构件的关联，并根据实际接口能力完成筛选和定位。

因此，结构树适合解决"如何找到模型中的对象"，而业务分类和业务筛选解决的是"如何按照业务规则找到需要处理的对象"。

2. 构件选择：提供模型交互与业务联动的触发点

用户通过鼠标点击三维模型中的构件，或者通过其他受支持的交互方式定位构件后，查看器需要向业务代码提供可识别的对象信息。

以 minBIM v1.5.1 为例，公开 API 文档提供了 viewer.picker 拾取器，并记录了 selected、deselect、unselected 等事件。

其中，selected 事件用于响应鼠标点击命中新构件的情况。根据官方接口文档，该事件的构件标识字段为 id。

示意代码如下：

viewer.picker.addEventListener('selected', (event) => {
    const componentId = event.id;

    console.log('选中构件：', componentId);

    // 在这里进入业务侧的构件关联与数据查询流程
});

这段代码只负责获取选中构件的标识，并没有自动查询设备台账或创建工单。

另外，选中事件与业务查询之间应当保持适当的解耦。拾取器负责告诉业务系统"用户选中了什么"，而业务系统负责决定"这个对象对应什么业务，以及接下来应该做什么"。

这一区分很重要。它能让同一个查看器适用于不同业务场景，而不必把设备运维、工程算量或审批逻辑直接写进模型交互层。

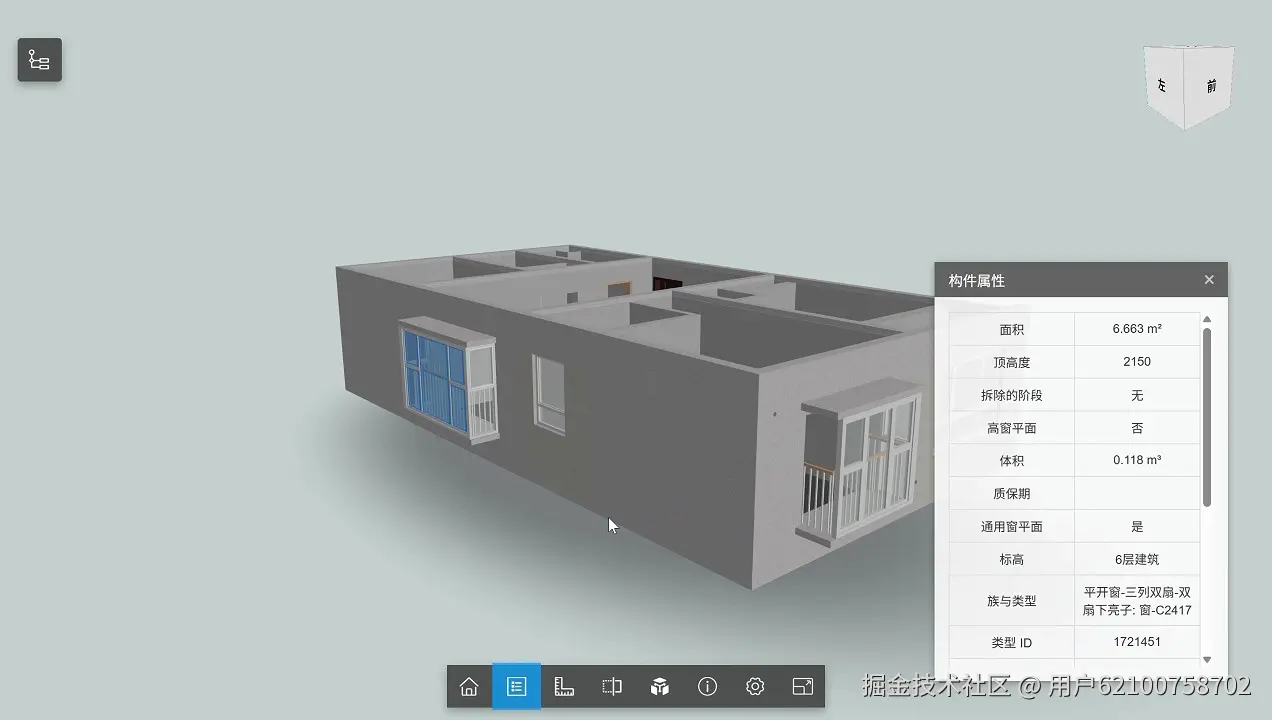

3. 属性查看：提供模型已有的信息，不替代业务查询

minBIM v1.5.1 的 Loader 提供了 getProperty(id)，可以按构件标识读取对应的模型属性。

例如：

const property = loader.getProperty(componentId);

console.log('模型属性：', property);

需要特别注意的是，componentId 应当使用与该构件对应的有效标识。这里的变量只是前文获取到的构件标识，不应直接将业务数据库主键当作模型构件 ID 使用。

模型属性读取与业务数据查询也不是同一件事。

假设模型属性中包含设备名称和规格，而设备台账中维护了当前运行状态、责任人和维修记录。即使 getProperty() 成功返回数据，也不能据此认为后面几项信息已经具备。

正确的做法是分别读取模型属性和业务数据，再由业务界面决定如何组合展示。

三、真正的核心：建立构件与业务对象之间的映射

前面三个能力解决了模型侧的问题，但业务集成还需要一层关联机制。

仍以设备运维系统为例，模型中的一台水泵可能对应设备台账中的一条记录。我们可以在业务数据库中维护一张关联表。

以下是一个用于说明数据关系的示意结构，并非 minBIM 内置的数据表：

字段	含义
model_id	业务系统中的模型标识
component_id	对应的模型构件标识
business_type	业务对象类型，例如设备
business_id	业务数据库中的对象 ID

当用户选中构件时，业务系统便可以根据当前模型和构件标识查询对应的业务对象。

例如：

当前模型：building_A
选中构件：component_123
        ↓
查询业务关联关系
        ↓
设备台账：equipment_456
        ↓
查询设备详情
        ↓
展示运行状态、责任人和维修记录

这里有三个需要认真考虑的问题。

第一，模型标识不应与业务主键混为一谈。

模型构件 ID 与设备业务 ID 服务于不同的数据体系。即使某个项目中两者碰巧相同，也不应该把这种巧合当作系统设计前提。

第二，需要考虑模型更新后的关联维护。

模型重新导出或转换后，构件标识是否保持稳定，应根据实际数据和转换规则验证。如果关联标识发生变化，原有业务映射就可能失效。

因此，项目应当明确模型版本管理、关联校验和更新后的修复机制，而不能仅依赖一次性的人工绑定。

第三，需要明确一个构件是否可以关联多个业务对象。

某些构件可能对应一条设备台账，也可能同时关联多条维修工单、巡检记录或其他业务记录。构件与业务对象不一定是一对一关系。

业务系统应根据实际需求确定映射规则，而不是把所有业务数据都塞进模型属性中。

四、把完整流程串起来：从选中构件到展示业务信息

下面用一个简化的设备运维场景说明业务代码应当如何组织。

假设：

• 查看器已经初始化，模型已经加载。
• loader 是当前模型对应的 Loader 实例。
• 后端提供了一个业务查询接口。
• 业务系统已建立模型构件与设备台账之间的关联。

这里的后端接口 /api/equipment/by-component 是示例业务接口，需要由项目自行实现，并非 minBIM SDK 提供的 API。

第一步：监听构件选择

viewer.picker.addEventListener('selected', async (event) => {
    const componentId = event.id;

    // 1. 读取模型自身属性
    const modelProperty = loader.getProperty(componentId);

    // 2. 查询关联的业务对象
    const response = await fetch(
        `/api/equipment/by-component?modelId=${encodeURIComponent(modelId)}&componentId=${encodeURIComponent(componentId)}`
    );

    if (!response.ok) {
        throw new Error('设备业务数据查询失败');
    }

    const equipment = await response.json();

    // 3. 将两类数据交给业务界面
    renderEquipmentPanel({
        componentId,
        modelProperty,
        equipment
    });
});

上述代码展示的是接入思路。实际项目中，还需要根据后端的数据结构处理无关联构件、接口异常、用户权限和并发查询等情况。示例中的 modelId、renderEquipmentPanel() 和后端响应结构都属于业务侧约定。

还要注意，生产环境不能只考虑请求成功的情况。例如，用户连续点击多个构件时，前一个请求可能晚于后一个请求返回。如果不做请求顺序或取消控制，右侧面板就可能显示与当前选中构件不一致的数据。

第二步：组合展示模型属性和业务信息

右侧面板可以按照业务人员的使用习惯，将信息分成两部分：

模型信息

• 构件名称
• 类型或规格
• 模型中实际保留的其他属性

业务信息

• 设备编号
• 运行状态
• 责任人
• 维修工单
• 巡检记录

这里不要求所有信息都由查看器直接提供。模型信息来自模型属性数据，业务信息由后端返回，页面组件负责组合展示。

这种分层方式有一个明显的好处：模型重新转换时，业务系统不必把所有业务字段重新写回模型；设备运行状态发生变化时，也不必为了更新状态而重新转换整个 BIM 模型。

第三步：让业务操作继续向前走

当设备信息显示出来后，用户可能需要进一步执行操作，例如：

• 查看某条维修工单。
• 打开设备详情页面。
• 发起巡检任务。
• 创建维修申请。

这些操作属于业务系统本身的工作流。

查看器在其中提供的是构件识别、模型定位和交互入口；业务系统负责权限校验、数据提交、流程流转和结果反馈。

例如，点击"创建维修申请"后，前端应向业务后端提交业务对象 ID，由后端检查用户权限、验证业务数据并创建工单。不能因为用户已经选中了模型构件，就跳过业务系统原有的权限和数据校验。

至此，三维模型才真正成为业务流程中的一个操作界面，而不是一个独立的展示窗口。

五、结构树选择与三维选择，应该如何协同？

实际应用中，用户可能通过两种方式找到构件：

• 在三维视图中直接点击构件。
• 在结构树中浏览节点并选择对象。

理想的交互效果是，两种方式都能驱动同一个业务信息面板，而不是各自维护一套互不关联的业务逻辑。

因此，可以在业务侧设计统一的"当前构件"处理流程：

三维视图选择 ──┐
                ├──→ 统一构件标识
结构树选择 ────┘          ↓
                     查询模型属性
                          ↓
                     查询业务关联
                          ↓
                     更新业务面板

但这里需要区分设计目标与现有接口事实。

不能仅凭查看器具有结构树和拾取器，就断言两者已经提供完全一致的事件接口。具体如何监听结构树选择、如何获得对应构件 ID，以及如何从业务侧反向定位或高亮构件，都应以所用版本的公开 API 文档为准。

如果相关接口已经提供，可以直接接入；如果没有提供，就需要评估扩展能力或调整交互设计，而不是假设一个尚未核验的 API 存在。

对于 minBIM v1.5.1，公开文档明确记录了 viewer.picker 的选择事件和 loader.getProperty(id) 的属性读取能力。这足以说明三维选择可以作为业务联动入口，但不应据此推断所有结构树联动能力都已得到验证。

六、接入现有业务系统前，还需要检查哪些问题？

完成基本联动后，还应检查几个容易被忽略的工程问题。

1. 源模型是否保留了所需数据？

模型转换不只是把几何体变成浏览器能够加载的格式。对于业务集成来说，结构树和属性能否保留同样重要。

以 minBIM 官方格式支持矩阵为例，RVT 和 IFC 支持结构树与属性保留；NWD、SKP 和通用 3D 格式则存在不同程度的属性保留限制。实际项目仍应以当前格式矩阵及转换后的数据为准。

如果源数据本身没有业务所需字段，或者转换结果中没有保留这些字段，就不能指望前端通过属性读取接口将它们找回来。

2. 多模型加载时，是否正确区分当前模型？

一个业务系统可能同时加载建筑、结构和机电模型，也可能在项目切换时加载另一套模型。

minBIM v1.5.1 的公开文档明确说明，getFileInfo()、getNode() 和 getProperty() 使用全局数据存储，多次加载时以最近写入的数据为准。

这意味着，业务系统不能在多模型场景中无条件地把这些方法视为每个模型各自独立的属性查询接口。

在设计业务映射时，应当明确当前模型的上下文、构件所属模型和业务关联范围，并根据实际加载方式验证属性查询结果。不能只保存一个构件 ID，就假设它在所有模型中都具有唯一且稳定的含义。

3. 是否处理了取消选择和异常状态？

业务面板不应该只会显示数据，还应能正确处理以下情况：

• 用户点击空白处，没有选中构件。
• 用户取消当前选择。
• 构件没有关联业务对象。
• 后端接口暂时不可用。
• 用户没有查看该业务记录的权限。
• 用户连续切换构件，前后请求返回顺序不同。

这些问题不一定需要查看器提供特殊功能，但业务系统必须给出明确的处理方式。

4. 模型资源是否能够在现有系统中正常访问？

除了前端交互，还需要确保转换后的模型资源可以被业务系统访问。

对于跨域资源，应正确配置 CORS；对于需要鉴权的模型资源，minBIM Loader 提供了 resolveUrl 钩子，可用于处理资源 URL，例如签名 URL 的获取与刷新。

不过，模型资源鉴权和业务接口鉴权是两件事。即使模型可以正常加载，也不意味着用户自动获得了查看设备台账或操作工单的权限。业务接口仍应独立执行授权与数据校验。

七、总结：业务集成的关键在于建立数据关联，而不是简单叠加功能

Web BIM 的结构树、构件选择和属性查看，是把三维模型接入现有业务系统的重要基础，但它们并不等于完整的业务集成。

结构树帮助用户组织和定位模型对象，构件选择提供交互入口，属性查看提供模型已有的信息。要让这些能力真正进入设备运维、工程管理或项目协同流程，还需要业务系统建立构件与业务对象之间的映射，并完成后端查询、数据组合展示、权限校验和后续操作。

因此，开发此类应用时，可以从三个问题开始检查：

1. 能否找到构件？ 模型结构和选择交互是否正常，是否能获得有效的构件标识？
2. 能否找到对应的业务对象？ 是否建立了可靠的映射关系，模型更新后是否仍然有效？
3. 能否完成后续业务操作？ 业务数据是否来自正确的数据源，查询、权限和流程处理是否由业务系统负责？

只有这三层都打通，BIM 模型才真正从一个可交互的三维视图，成为现有业务系统的一部分。
