Vue 3 虚拟 DOM：作用、触发机制，以及怎样变成页面上的真实节点

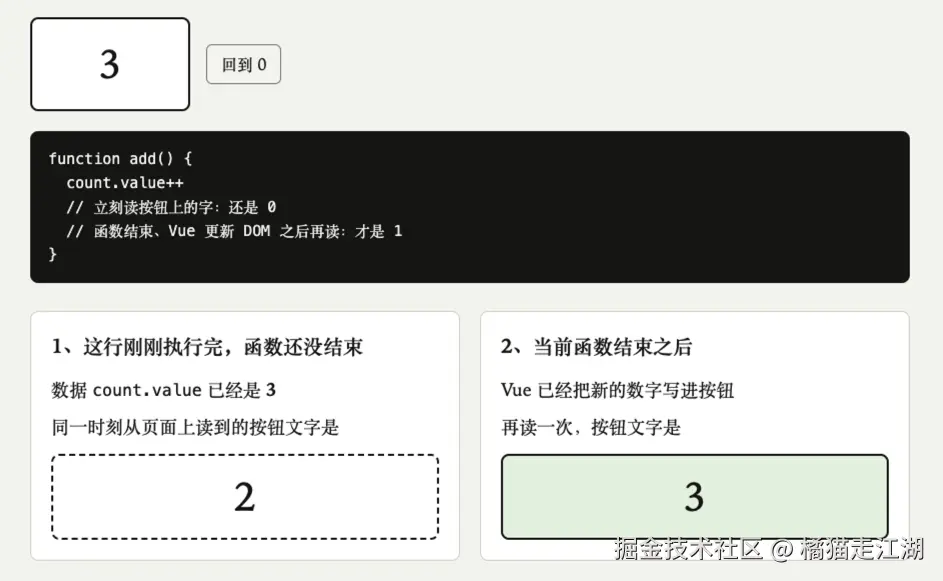

如图，页面上是一颗按钮，数字从 0 变成 1。模板写的是 {{ count }}，点击处理函数里只有一行 count.value++。这行执行完，按钮上的字仍然是 0。字变成 1，要等当前这个函数结束之后。

下面用 Vue 3.5.12 把这次点击走完。例子就是这个组件：

vue 复制代码

<script setup>
import { ref } from 'vue'

const count = ref(0)

function add() {
  count.value++
}
</script>

<template>
  <button @click="add">{{ count }}</button>
</template>

count 是一个 ref。.value 里存着数字 0。模板里写 {{ count }} 时，Vue 会读到这个数字，同时记住：以后 count 变了，要通知这个组件重新描述界面。

1、按钮背后是一个普通对象

组件要画出按钮时，先得到一棵普通 JavaScript 对象，再拿这棵对象去创建或修改页面上的节点。这棵对象树就是虚拟 DOM。树上的一个节点叫 VNode，由 createBaseVNode 创建。

按钮这一次大致是：

js 复制代码

{
  type: 'button',
  props: { onClick: add },
  children: '0',
  shapeFlag: 9,
  patchFlag: 1,
  el: null
}

type 是标签名 'button'。如果这一层是组件，type 就是组件选项，页面上不会多出一个叫组件的标签。

props 里放属性、class、style，以及 onClick 这种监听。children 这里是字符串 '0'，也就是按钮里面的文字。

el 用来记住「这个对象对应页面上的哪个节点」。创建对象时它是 null，按钮还没出现在页面上。挂载之后它指向那个真实的 <button>。之后改文字、改 class、删除，都用这个引用，不用再按选择器去找。

组件自己也有一个 VNode。它和按钮的关系是：

flowchart TD app["页面上的 #app"] --> comp["组件 VNode：没有自己的标签"] comp --> btn["button 的 VNode：type 是 button，children 是 0"] btn --> el["真实的 button 元素"]

组件 VNode 的 el 最后和按钮 VNode 的 el 指向同一个元素，也就是子树最外面那个真实节点。

1.1、shapeFlag：这个对象是按钮，还是组件

patch 是后面负责「对照新旧对象、改页面」的函数。它不逐个猜 type 是字符串还是组件，而是看 shapeFlag。这是一个用数字按位叠加上去的标记。

这篇按钮用得到的几个值：

标记	数值	表示
元素	1	`type` 是 `'button'`、`'div'` 这种标签
函数组件	2	`type` 是一个函数
有状态组件	4	`type` 是带 `setup` 或状态的组件选项
组件	6	2 和 4 合在一起，只要带这个值就按组件处理
文本子节点	8	`children` 是字符串
数组子节点	16	`children` 是一组子 VNode

按钮是元素，再加「子节点是文字」，所以是 1 + 8 = 9。根上那个组件带 6。patch 看到 6 就去跑组件；看到 1 就去创建或修改元素。

这里有一个容易看错的细节。按钮的 children 是字符串 '0' 时，Vue 直接把这几个字写进按钮的 textContent，不会再为「0」单独做一个文本节点对象。只有 children 是数组时，才会一个一个去处理子 VNode。单独的文本 VNode（内部类型是 Text）才会走到 document.createTextNode。这颗按钮走的是 textContent。

2、为什么要先做这个对象

2.1、渲染函数交出的是「现在应该长什么样」

add 把 count.value 改成 1 之后，这个组件会再执行一次渲染函数，得到一棵新对象。旧对象还留着，因为它上面记着页面上那个按钮。

	旧对象	新对象
`type`	`'button'`	`'button'`
`children`	`'0'`	`'1'`
`el`	页面上的那个按钮	还没填，对比时会沿用旧的

标签没变，文字从 '0' 变成 '1'。渲染器就去改那个按钮的 textContent。

模板和手写的 render 都停在「返回对象」这一步。document.createElement、setAttribute 出现在后面的 patch 里。组件代码只负责在数据变了之后，把界面再描述一遍。

2.2、创建元素的函数是另传进去的

patch、mountElement 这些函数在 @vue/runtime-core 里。它们不调用 document，只调用创建渲染器时传进来的一组方法：创建元素、插入、改属性、改文字、删除。

浏览器的实现在 @vue/runtime-dom，叫 nodeOps：

js 复制代码

insert: (child, parent, anchor) => {
  parent.insertBefore(child, anchor || null)
},
createElement: (tag, namespace, is, props) => {
  return namespace === 'svg'
    ? doc.createElementNS(svgNS, tag)
    : doc.createElement(tag)
},
setElementText: (el, text) => {
  el.textContent = text
}

insert 用的是 insertBefore。第三个参数 anchor 是「插到谁前面」。anchor 为空时，insertBefore(child, null) 就是插到父节点末尾。

createApp 把这组方法加上 patchProp（专门处理 class、style、事件和普通属性），交给 createRenderer。平时写页面，用的就是浏览器这一套。自定义渲染器换掉的也是这一套，虚拟 DOM 的对比过程可以留在 runtime-core。

2.3、编译器会标明：这次只要看文字，还是还要看 class

模板在构建时会被编译成渲染函数。编译器如果能看出「这个节点每次会变哪里」，就把结果写进 patchFlag，免得更新时把整个节点再摸一遍。

只有文字会变的按钮，标记是 1，名字叫 TEXT。class 和文字都会变的节点是另一段模板：

vue 复制代码

<div :class="cls">{{ count }}</div>

编译结果大致是：

js 复制代码

(_openBlock(),
  _createElementBlock(
    'div',
    { class: _ctx.cls },
    _toDisplayString(_ctx.count),
    3 /* TEXT, CLASS */
  ))

3 就是 1 + 2：既要看文字，也要看 class。_toDisplayString 把 count 转成页面上要显示的字符串。

一块模板里，有的子节点永远不变，有的会变。例如：

vue 复制代码

<div>
  <p>次数</p>
  <p>{{ count }}</p>
</div>

flowchart TD div["外层 div，作为一整块"] --> static["p：次数。不放进 dynamicChildren"] div --> dynamic["p：count。更新时只对比这一处"]

编译器在创建这块的时候开了一个名单，叫 Block。patchFlag 大于 0 的节点会被放进名单，存在块根节点的 dynamicChildren 上。上面这个 div 的名单里只有第二个 p。「次数」挂载过一次之后，更新不再访问它。

更新时 patchElement 看见 dynamicChildren，就走 patchBlockChildren，只递归名单里的节点。

这篇会碰到的标记：

patchFlag	数值	更新时做什么
TEXT	1	文字变了才写 `textContent`
CLASS	2	只对比 class
STYLE	4	只对比 style
PROPS	8	只走编译器记下的那几个属性名 `dynamicProps`
FULL_PROPS	16	属性可能有增删，把新旧属性完整比一遍
静态	-1	提升后缓存的节点，直接跳过
放弃优化	-2	信息不够，按普通方式对比整棵子树

手写 h() 时，编译器没机会标这些，patchFlag 经常是 -2。运行时仍用同一套 patch，只是这次要看的范围更大。

3、点击之后，字为什么不会马上变

count.value++ 改的是数据，并且通知「渲染时读过它的那个函数」。页面要等这个函数被排进队列、再真正执行，才会变。

flowchart TD click["add 里 count.value++"] --> track["渲染 Effect 发现 count 脏了"] track --> queue["queueJob：这个组件只入队一次"] queue --> micro["当前函数结束后的微任务 flushJobs"] micro --> render["再跑渲染函数，得到 children 为 1 的新对象"] render --> patch["patch 旧按钮和新按钮"] patch --> dom["沿用原来的 button，textContent 写成 1"]

微任务是当前这段 JavaScript 跑完之后、浏览器把下一帧画上屏幕之前，会先执行的 Promise 回调。十次 count.value++ 写在同一个函数里，画面上不会闪出 1、2、3，最后一次刷新会把最终的数字写上去。

3.1、组件挂上页面时，渲染函数被记成一个 Effect

createApp(App).mount('#app') 走到组件挂载 mountComponent 时，先做 setupComponent：执行 setup，把 count 准备好。然后 setupRenderEffect 给这个组件建一个 ReactiveEffect。Effect 就是「依赖变了要重新跑」的函数，这里的函数体叫 componentUpdateFn。

js 复制代码

const effect = instance.effect = new ReactiveEffect(componentUpdateFn)
const update = instance.update = effect.run.bind(effect)
const job = instance.job = effect.runIfDirty.bind(effect)
job.id = instance.uid
effect.scheduler = () => queueJob(job)
update()

这几行里有三个入口，后面会各用一次：

update() 马上跑函数。组件还没挂过，所以这是第一次渲染。
job 是 runIfDirty。依赖确实变过才跑；刚刚已经渲染过、没有新的变化，就跳过。
scheduler 在依赖变化时被调用。它不直接渲染，只把 job 放进队列。

第一次 update() 进入 componentUpdateFn，再进入 renderComponentRoot，执行编译出来的渲染函数。渲染函数读到 count 时，当前正在跑的就是这个 Effect，于是 count 的依赖名单里记下它。以后 count 变化，通知的就是这次读过它的 Effect。

3.2、count 变了，任务先排队

再次执行 add，Effect 的 trigger() 发现有 scheduler，于是调用 queueJob(job)。渲染函数要等队列刷新。

queueJob 和这次点击有关的行为有三件。

任务已经在队列里时，job.flags 的某一位是 1，不会再放一次。add 里连续写十次 count.value++，这个组件的更新任务仍然只有一个，刷新时渲染函数只跑一遍，用的是最后那个数字。

队列按 job.id 排。id 是组件的 uid，创建得越早，数字越小。父组件先被创建，刷新时排在子组件前面。这样父组件先根据新数据产出子组件的 VNode，子组件再对着新的 props 渲染。

queueFlush() 负责安排刷新。这一轮还没安排过，就执行 Promise.resolve().then(flushJobs)。nextTick 等的就是这个 Promise：

js 复制代码

function nextTick(fn) {
  const p = currentFlushPromise || resolvedPromise
  return fn ? p.then(fn) : p
}

currentFlushPromise 就是上面那个 then(flushJobs)。所以在 nextTick 的回调里读按钮文字，已经是新的。在 add 函数里面立刻读 button.textContent，还是 0，因为刷新还排在当前函数后面。

3.3、队列刷新时才产生新对象并 patch

flushJobs 从头到尾执行队列。组件任务是 runIfDirty：距离上次渲染，依赖确实变过，才执行 componentUpdateFn。

组件的 isMounted 已经是 true，走更新分支。

如果这次是父组件传来了新的组件 VNode，先做 updateComponentPreRender，把新 props 写到实例上。然后 renderComponentRoot 再跑一遍渲染函数，得到 nextTree。上一棵保存在 instance.subTree。

js 复制代码

patch(
  prevTree,
  nextTree,
  hostParentNode(prevTree.el),
  getNextHostNode(prevTree),
  instance
)

第三个参数是旧节点现在的父 DOM，按钮的父节点就是 #app。第四个参数是旧节点的下一个兄弟，用来决定新节点如果要插入，应该插到谁前面。这颗按钮没有被换掉，这个插入位置用不上，但 patch 的参数始终留着它。

对比结束，新的组件 VNode 的 el 指向新树根上的真实节点。onUpdated 不在这一步立刻调用，它进入后置队列，等主队列里的组件都更新完再跑。因此在 onUpdated 里读 DOM，这次的文字已经写完。

3.4、父组件把新 props 传下来时，子组件可能提前渲染

按钮这个例子只有一个组件，count 是它自己的数据，队列里只有它。如果改成父组件持有 count，再用 props 传给子组件：

vue 复制代码

<!-- 父 -->
<Child :n="count" />

<!-- 子 -->
<button>{{ n }}</button>

count 变化时，读过它的是父组件的渲染 Effect，先入队的是父组件。父组件刷新、patch 到 <Child> 时，发现 props 从 { n: 0 } 变成了 { n: 1 }，会在父组件这次更新里直接调用子组件的 instance.update()。子组件的渲染函数因此在父组件的 patch 途中就跑了。

子组件如果自己也有别的数据在同一轮变过，它的任务可能也在队列里。轮到它时，runIfDirty 发现渲染刚刚做过、依赖已经对上，这次就不再跑。

props 没有变化时，shouldUpdateComponent 不通过。新的组件 VNode 直接沿用旧的 el，子组件的渲染函数这次不执行。

4、第一次挂载：对象怎么变成按钮

mount('#app') 在 runtime-dom 里先找到容器。容器如果是一个元素，会执行 container.textContent = ''。#app 里面原来写的「加载中」会被清掉，避免和后面渲染出来的按钮叠在一起。

然后把根组件交给渲染器。容器上的 container._vnode 用来记住上一次渲染的根 VNode，第一次是空的：

js 复制代码

patch(container._vnode || null, vnode, container)
container._vnode = vnode

flowchart TD mount["mount #app"] --> clear["清空容器里原有内容"] clear --> root["patch 根组件，旧 VNode 是空的"] root --> setup["执行 setup，建立渲染 Effect"] setup --> renderFn["渲染函数返回 button 的 VNode"] renderFn --> create["document.createElement button"] create --> text["textContent 写成 0"] text --> listen["patchProp 挂上点击"] listen --> insert["insertBefore 插进 #app"]

根 VNode 的 shapeFlag 带 6，patch 进入 mountComponent，再进入上一节的 setupRenderEffect。instance.isMounted 还是假，componentUpdateFn 走第一次渲染：

js 复制代码

const subTree = instance.subTree = renderComponentRoot(instance)
patch(null, subTree, container, anchor, instance)
initialVNode.el = subTree.el

这里的 patch(null, subTree) 里，第一个参数是旧 VNode。null 表示这个位置还没有节点，按新对象创建。新对象的 type 是 'button'，shapeFlag 带 1，进入 mountElement。

mountElement 里和按钮有关的顺序是：

js 复制代码

el = vnode.el = hostCreateElement(vnode.type, namespace, props && props.is, props)

hostSetElementText(el, vnode.children)

hostPatchProp(el, key, null, props[key], namespace, parentComponent)

hostInsert(el, container, anchor)

先 document.createElement('button')，并把返回的元素记到 vnode.el。此时元素还没进文档。

子节点是字符串，所以 textContent 写成 '0'。如果 children 是数组，这里会改成 mountChildren，对每个子对象再调用一次 patch(null, child, ...)。

然后 patchProp 处理 onClick。第一次没有旧的监听函数，Vue 在元素上放一个调用器 invoker，addEventListener 注册的是这个调用器。调用器内部再去调 add。监听函数和业务函数隔了一层，是为了下次业务函数换成另一个时，不必 removeEventListener 再绑一次。

属性写完才 insertBefore。anchor 为空，按钮插到 #app 的末尾。

子树都挂完，组件 VNode 的 el 也指向这个按钮。instance.isMounted 设为 true。onMounted 在后置队列里，插入已经完成，所以在 onMounted 里可以读到按钮、可以量它的尺寸。

如果页面是服务端先输出 HTML、浏览器再接管，走的是另一条路：容器里已经有按钮，hydrateNode 按 VNode 去对现有节点，给它们补上监听和 el。上面的 createElement 是浏览器里从空容器开始的第一次挂载。

5、第二次进来，改的是原来那个按钮

count 变成 1 之后，微任务里再次 patch。手里一边是旧按钮对象（children 是 '0'，el 指向页面上的按钮），一边是新按钮对象（children 是 '1'）。

flowchart TD start["patch 旧按钮对象和新按钮对象"] --> same{"两个参数是不是同一个对象"} same -->|是| back["直接返回，页面不动"] same -->|否| match{"type 和 key 是否都相同"} match -->|否| rebuild["卸掉旧节点，按新对象重新创建"] match -->|是| reuse["n2.el = n1.el，沿用原来的按钮"] reuse --> text["patchFlag 含 TEXT，且文字变了，textContent 写成 1"]

两个参数是同一个对象时直接返回。被静态提升、多次渲染复用的那个对象会走到这条路，页面上的节点保持原样。

type 或 key 对不上，说明这个位置已经不是原来那个节点。旧的元素会 removeChild；如果旧的是组件，还会走卸载，调用 onUnmounted。然后把这个位置当成空的，按新对象重新 createElement。button 换成 span，或者列表里这个位置的 key 变了，都是这条路。

这颗按钮前后都是 'button'，也没有 key 变化，于是：

js 复制代码

const el = n2.el = n1.el

新对象从此指着页面上原来那个按钮。patchFlag 是 TEXT，'0' !== '1'，执行 el.textContent = '1'。这次更新没有去动点击监听：编译结果里 onClick 被缓存了，前后是同一个函数，patchProp 不会重绑。

监听函数真的换成另一个时，patchProp 找到元素上原来的 invoker，把 invoker.value 换成新函数。DOM 上的 addEventListener 还是第一次那个调用器。

5.1、子节点是一组元素时，key 决定能否搬走

按钮内部只有一串文字，用不到列表对比。子节点一旦是数组，patchChildren 会进入列表逻辑。带 key 时走 patchKeyedChildren。

三个条目从 A B C 变成 A C B，key 分别是 a、b、c：

位置	旧	新
0	A，key 为 a	A，key 为 a
1	B，key 为 b	C，key 为 c
2	C，key 为 c	B，key 为 b

key 相同的节点被认成同一个。C 原来的那个 DOM 元素被挪到 B 前面，B 的元素挪到后面，元素内部的输入状态、子组件实例可以留着。具体搬哪些、尽量少搬，用的是最长递增子序列：已经排好的那一段不动，只移动不在这段里的节点。

没有 key 时按位置比。位置 1 上旧的是 B、新的是 C，标签如果都是 div，Vue 会复用位置 1 上那个 DOM，把里面的内容从 B 改成 C。DOM 节点本身还在原处，只是内容被写掉了。列表会增删、会排序时，条目上要写稳定的 key，这样搬走的是原来那个元素。
