Go-Gui:一套无限接近现代化UI的 GPU绘制界面组件框架

纯 Go、零 CGO：一个不用 WebView 的 Web 风格 GUI 框架

6.45 MB → 4.54 MB → 1.52 MB；一个矩形 6 个顶点、22 个 float；圆角、描边、阴影、毛玻璃、超采样、中文排版全部自己画。这篇文章拆解 GoGUI 的渲染管线、布局引擎、字体图集，以及 9 个把我按在地上摩擦过的坑。

仓库地址：github.com/2252688138/... 规模：129 个 Go 源文件、约 3.8 万行（含示例与工具），MIT 协议。

0. 为什么又造一个 GUI 轮子

Go 写桌面程序，绕不开三条路：

方案	代表	优点	代价
绑定原生控件	walk、Win32 封装	系统原生观感	只能 Windows，样式几乎不可定制
前端 + WebView	Wails、Tauri 思路	前端生态成熟	多一层运行时，包体大，IPC 有延迟
纯 Go 自绘	Fyne、gio	无浏览器内核，包体小	控件与 Web 观感需要自己补

我想要的其实很具体：

单文件、无运行库：拷一个 exe 就能跑，不依赖 WebView2（浏览器组件可选）、不依赖 VC++ 运行库；
Web 观感：圆角、渐变、投影、毛玻璃、flex 布局、深浅主题；
中文要清晰：小字号横竖笔不能糊，输入法要能用；
样式可编程：不要 CSS 字符串解析，要类型安全的链式 API；
性能可控：静止时不重绘，滚动和动画不掉帧。

于是有了 GoGUI：ui 层完全平台无关，下面用 purego 动态加载 Win32 / WGL，用 OpenGL 3.3 做 2D 批处理渲染，x/image/font/opentype 做字形光栅化。没有一行 cgo。

1. 先看结果

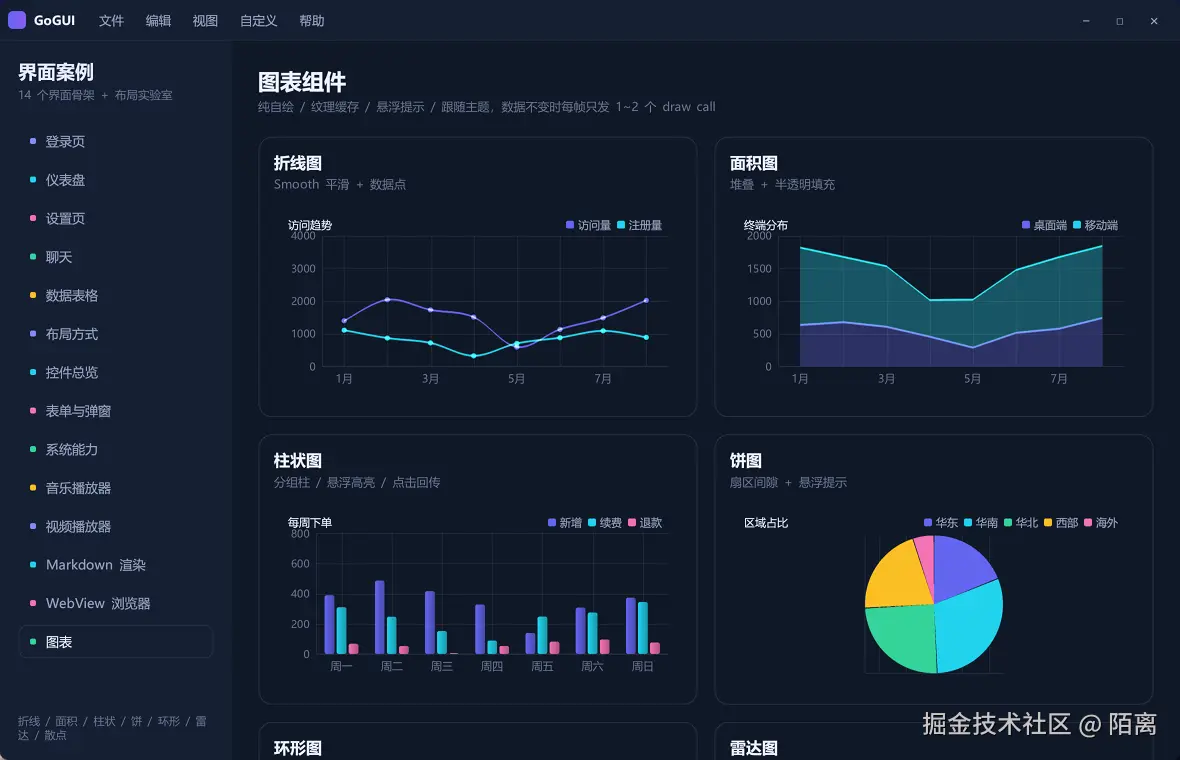

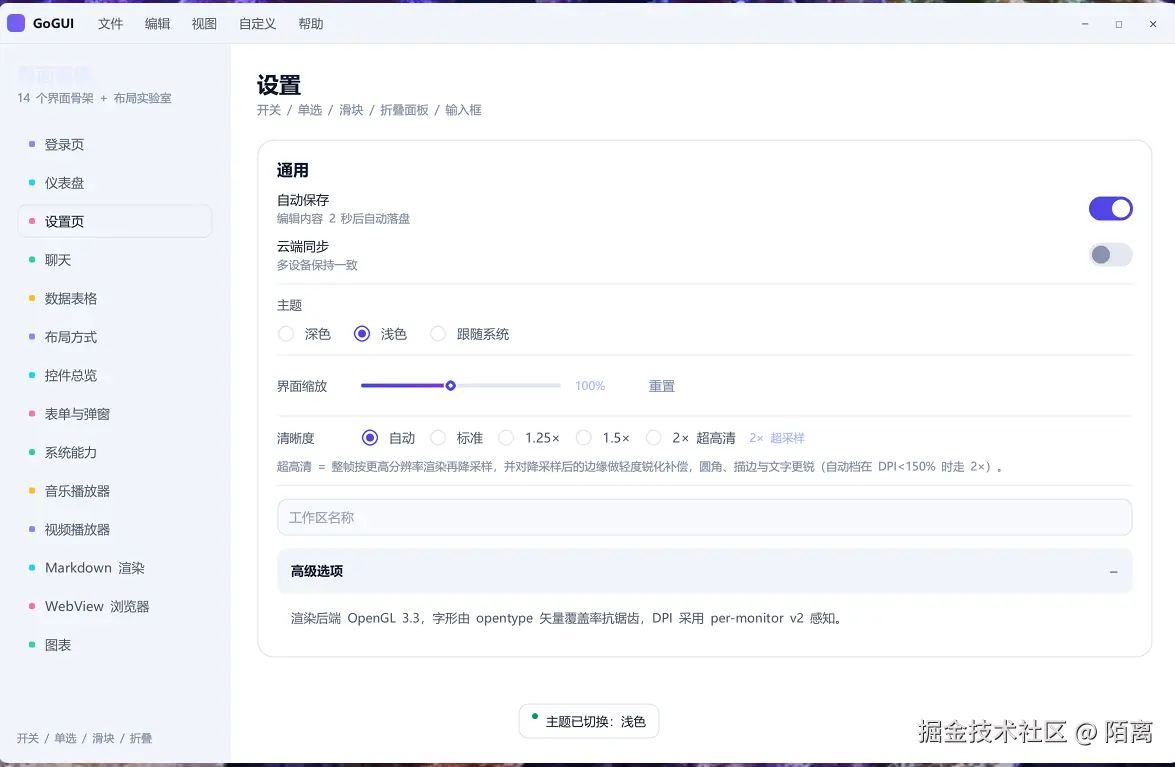

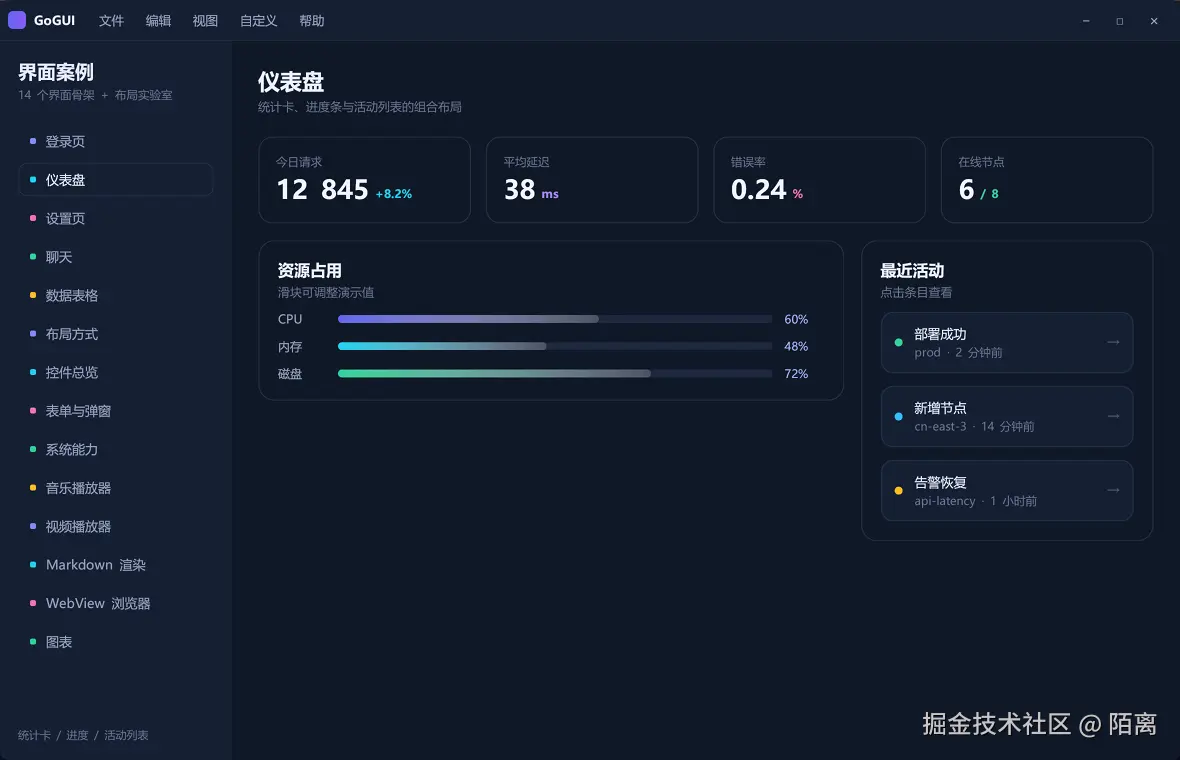

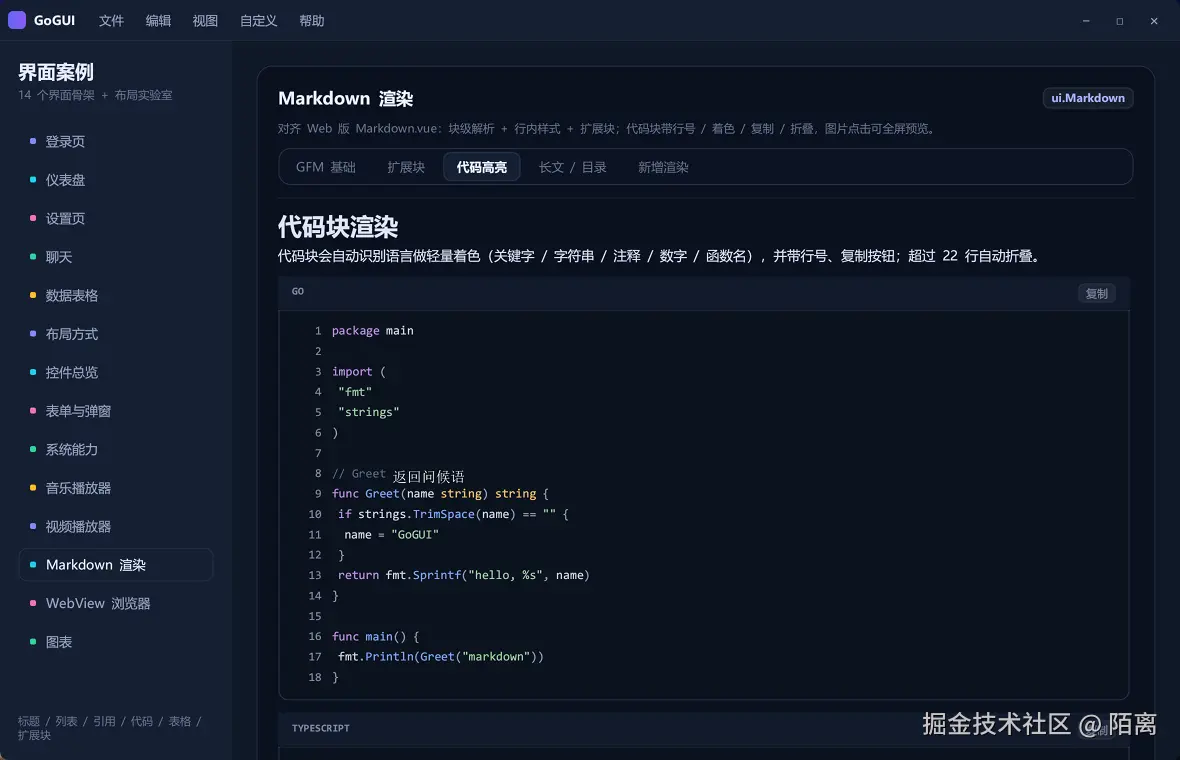

真实运行截图（1180×760，深色主题；图片托管在仓库 ui/assets，若掘金未自动转存，可在本地同名路径找到原图）：

这些界面里没有 HTML、没有 CSS、没有 WebView 参与主体渲染，全部是 OpenGL 画的。

最小可运行程序：

go 复制代码

package main

import "gogui/ui"

func main() {
	ui.Run(ui.Options{
		Title:      "My App",
		Width:      1180,
		Height:     760,
		FontFamily: "Microsoft YaHei UI",
		Background: "#070a12",
	}, view)
}

func view() *ui.Node {
	return ui.Column(
		ui.Text("控制台").St(ui.St().Text(26, 700, "#eef2ff")),
		ui.Button("新建", func() { /* 点击回调 */ }).
			St(ui.St().Text(13, 600, "#fff").PadXY(18, 9).R(10).
				BgGrad("#6366f1", "#8b5cf6", 90).
				Shadow(18, 6, 0, "rgba(99,102,241,0.45)")),
	).St(ui.St().Padding(28).GapOf(20))
}

bash 复制代码

go run ./cmd/demo
# 无控制台窗口的发布构建
go build -ldflags "-H=windowsgui" -o app.exe ./cmd/demo

2. 架构：五层，零 cgo 是怎么做到的

bash 复制代码

cmd/gallery          示例应用（8 个可复用界面）
ui/                  声明式组件树 / 样式 DSL / 布局 / 事件 / 主题
internal/gpu         OpenGL 3.3 批处理渲染器 + GLSL
internal/text        opentype 字形光栅化 / 图集 / 度量
internal/win32       Win32 + WGL + COM 绑定（purego 动态加载）
internal/geom        几何基础类型

零 cgo 的关键是 github.com/ebitengine/purego：

go 复制代码

// 伪代码：运行时从 DLL 取函数地址，再包装成 Go 函数
lib := purego.Dlopen("opengl32.dll", purego.RTLD_NOW)
var wglCreateContext func(hdc uintptr) uintptr
purego.RegisterLibFunc(&wglCreateContext, lib, "wglCreateContext")

代价也很真实：

没有头文件和类型检查，函数签名、结构体布局、调用约定全靠手写；
COM 接口要自己排 vtable，槽位错一个就是访问违例（后面有个血案）；
一些 ABI 细节（比如 float 参数走 XMM 寄存器）Go 侧没有现成支持，得写汇编 trampoline。

收益是：整个程序只有一个 exe，不依赖 MinGW、不依赖 MSVC 运行库，交叉编译也不会因为 cgo 卡住。

2.1 渲染目标不是「画布」，是一组 Draw 指令

ui 层每帧把组件树编译成绘制指令：形状、文字、裁剪入栈/出栈。gpu.Renderer 顺序消费，遇到类型、字体、纹理或裁剪区域变化才 flush 一次，合并成尽可能少的 glDrawArrays。

go 复制代码

// internal/gpu/renderer.go（简化）
func (r *Renderer) Draw(instrs []Instr) {
	for _, in := range instrs {
		switch in.Kind {
		case InstrShape:
			r.pushShape(in.Shape)
		case InstrText:
			r.pushText(in.Text)
		case InstrClipPush:
			r.clipSaved = append(r.clipSaved, in.Clip)
			r.setClip(in.Clip)
		case InstrClipPop:
			// 恢复到上一层裁剪（嵌套取交集）
		}
	}
}

2.2 一个矩形 = 6 顶点 × 22 float

形状顶点格式：

scss 复制代码

pos(2) | local(2) | color(4) | color2(4) | halfSize(2) | radius4(4) | params(4)

local 是相对矩形中心的坐标，halfSize 是半宽高，radius4 支持四角不同半径，params 打包了 feather / mode / strokeWidth / glow。一个矩形 6 个顶点，528 字节。

为什么不用「一个样式一个 draw call」？因为一屏几百个圆角卡片、标签、描边，draw call 会直接压垮驱动。批处理之后，一屏通常只有个位数到几十次提交。

3. 声明式 UI：每帧重建，不做 diff

GoGUI 的 view() 是一个纯函数：每次重绘都重新构造整棵组件树，框架重新 measure / arrange / paint。没有虚拟 DOM，没有 diff，没有 Key 复用（Key 只用于保存滚动偏移和交互状态）。

go 复制代码

var current = "dashboard"

ui.Button("组件库", func() {
	current = "components"
	ui.RequestRedraw() // 下一帧重建 → 重新布局 → 重绘
}).St(ui.St().Text(13, 500, "#8b93ad").PadXY(14, 10).R(10))

这套模型能成立，靠三个设计：

1）状态外置。 组件不持有状态，状态在调用方的包级变量或结构体里。组件只是「当前状态的投影」。

2）回调延迟一帧。 点击回调不在事件回调里立刻执行，而是缓存到下一帧、基于最新组件树触发：

go 复制代码

// ui/app.go 注释原文：
// 点击回调在下一帧基于最新组件树触发（避免旧指针失效），无需给节点设置 Key

否则闭包捕获的 *Node 在树重建后已经失效，轻则改错节点，重则悬空指针。

3）重绘请求是原子的。 ui.RequestRedraw() 可以从任意 goroutine 调用：

go 复制代码

// 任意 goroutine 都可以调用；只置位，不跨线程碰 UI
func RequestRedraw() {
	for _, a := range snapshotApps() {
		a.redrawRequest.Store(true)
	}
}

主循环的判定条件大致是：

go 复制代码

if a.dirty || a.redrawRequest.Swap(false) || needAnim || a.hoverProbe {
	// 重建 + 布局 + 绘制
}

静止时没有动画、没有输入，就不产生绘制帧。空闲轮询还会从 120Hz 降到 60Hz，避免消息泵空转吃 CPU。

3.1 事件路由：命中测试 + 冒泡

鼠标事件先做命中测试，从最深的节点往上冒泡到最近的可交互祖先。滚动容器的偏移按节点 Key 存在 App 里，所以：

go 复制代码

ui.Scroll(content).K("scroll-main")

滚动容器必须给唯一 Key，否则两个滚动区域会共享偏移。

4. 布局引擎：Flutter 式 Constraints + 两阶段

布局分两步：

measure：自底向上算尺寸（文字用 opentype 度量，图片只读文件头）；
arrange ：自顶向下定位，分配 Grow 剩余空间。

约束模型是 Flutter 风格：

go 复制代码

type Constraints struct {
	MinW, MaxW, MinH, MaxH float32
}

Row / Column 默认 AlignStretch，与 CSS align-items: stretch 一致。

4.1 flex 为什么要测两遍

第一遍按父可用尺寸量所有子项，统计固定项占用；第二遍把剩余主轴空间按 Grow 比例分给可伸缩子项，只重测没有显式主轴尺寸的子项。

go 复制代码

// ui/layout.go（简化）
if growSum > 0 {
	free := availW - fixedMain
	if !horiz {
		free = availH - fixedMain
	}
	if free < 0 {
		free = 0
	}
	for _, c := range n.Children {
		if c.Style.Grow <= 0 || c.Style.PosAbs {
			continue
		}
		// 已经显式定尺寸的项不需要重测
		if horiz && (c.Style.Width > 0 || c.Style.WidthPct > 0 || c.Style.Basis > 0) {
			continue
		}
		share := free * c.Style.Grow / growSum
		measureNode(lc, c, Constraints{0, share, 0, availH}, n)
	}
}

这里有一个很容易踩的坑：测量子项时，主轴方向不要给 MaxW 上限。

go 复制代码

// 测量约束：主轴方向不设上限（与 CSS flex 一致），交叉轴按父可用尺寸。
// 若主轴也给上限，子项内部的百分比尺寸会按父级满宽计算，
// 导致「自动宽」容器被撑大。
childC := func() Constraints {
	if horiz {
		return Constraints{0, 0, 0, availH} // MaxW = 0，不限
	}
	return Constraints{0, availW, 0, 0}
}

同理，百分比尺寸在 arrange 阶段还要再算一次------因为父容器可能在 AlignStretch 下被拉伸，measure 阶段的旧尺寸会让 Wp(100) 溢出。

4.2 内容型容器不受父高截断

Scroll 里的子项必须按内容自然伸展，否则内容会被截成视口高度，根本滚不动。Wrap / Grid / Masonry 也一样：

go 复制代码

content := n.Kind == KWrap || n.Kind == KGrid || n.Kind == KMasonry
inScroll := parent != nil && parent.Kind == KScroll
if c.MaxH > 0 && h > c.MaxH && !st.Scrollable && !content && !inScroll {
	h = c.MaxH
}

4.3 不止 flex

构造器	能力
`Grid`	等宽列网格，固定列数或按列宽自适应
`Wrap`	`flex-wrap: wrap`，行内支持 space-between
`Masonry`	瀑布流，子项落入当前最矮的列
`EqualRow` / `EqualCol`	主轴等分栏
`Pick / BP`	按视口宽度切响应式分支

go 复制代码

ui.Grid(tiles...).St(ui.St().ColWidth(180).GapOf(12))
ui.Wrap(tags...).St(ui.St().GapOf(8)).JustifyTo(ui.AlignSpaceBetween)
ui.Masonry(cards...).St(ui.St().ColsN(3).GapOf(12))
ui.Pick(narrow, wide, wide, wide)

5. 渲染：一个 SDF shader 解决圆角、描边、阴影

圆角矩形用解析式有向距离场（SDF）：

glsl 复制代码

float sdRoundBox(vec2 p, vec2 b, vec4 r) {
    r.xy = (p.x > 0.0) ? r.xy : r.zw;
    r.x  = (p.y > 0.0) ? r.x  : r.y;
    vec2 q = abs(p) - b + r.x;
    return min(max(q.x, q.y), 0.0) + length(max(q, 0.0)) - r.x;
}

片元着色器按 mode 分三路：

glsl 复制代码

float d = sdRoundBox(vLocal, vHalf, vRadius);
if (glow > 0.0) {
    // 阴影：SDF 向外扩散 glow 像素，距离衰减近似高斯
    float k = clamp(-d / max(glow, 0.001), 0.0, 1.0);
    d = d + glow * (1.0 - k);
}

if (mode < 0.5) {
    alpha = 1.0 - smoothstep(-feather, feather, d);              // 填充
} else if (mode < 1.5) {
    alpha = 1.0 - smoothstep(-feather, feather,
            abs(d + strokeW * 0.5) - strokeW * 0.5);             // 描边
} else {
    alpha = (1.0 - smoothstep(-glow, glow, d)) * 0.9;            // 阴影
}

一次 draw 同时完成：填充、描边、阴影。阴影不是单独一张纹理，也不需要 blur 通道------CPU 侧把矩形外扩 spread + blur，片元里做距离衰减。

feather 默认 0.7 逻辑像素，配合 smoothstep 得到抗锯齿边缘：

go 复制代码

r.appendQuad(rs, sh.Radius, sh.Fill, Paint{A: -1}, 0.7, 0, 0)

5.1 渐变与批处理

渐变用两个顶点色插值，vColor2.a >= 0 时启用：

glsl 复制代码

vec4 col = vColor;
if (vColor2.a >= 0.0) {
    col = mix(vColor, vColor2, vT.x);
}
fragColor = vec4(col.rgb, col.a * alpha);

批次在四种情况下切分：

指令类型变化（shape → text → image）；
字体变化（每张字形图集是独立纹理）；
图片纹理变化；
裁剪区域变化（glScissor 是全局状态）。

裁剪嵌套取交集，同一矩形重复设置不会打断批次：

go 复制代码

func (r *Renderer) setClip(c geom.Rect) {
	if r.clipOn && r.clipCur == c {
		return // 嵌套滚动容器常见，避免无意义 flush
	}
	r.flush()
	// glScissor 坐标原点在左下，需要翻转 y
}

5.2 顶点缓冲：孤儿化 + SubData

早期实现每帧 glBufferData(data) 重新分配整块缓冲，滚动时驱动频繁分配、还要和上一帧的绘制同步。现在只在容量不足时扩容，其余帧孤儿化后 glBufferSubData 覆盖：

go 复制代码

func (r *Renderer) uploadVerts(vbo *uint32, capBytes *int, data []float32) {
	n := len(data) * 4
	glBindBuffer(GL_ARRAY_BUFFER, *vbo)
	if *capBytes < n {
		*capBytes = n + n/2 + 4096
	}
	// 孤儿化：解除与上一帧的依赖
	glBufferAlloc(GL_ARRAY_BUFFER, *capBytes, GL_STREAM_DRAW)
	glBufferSubData(GL_ARRAY_BUFFER, 0, data)
}

另外，顶点切片的初始容量从「按 60000 顶点硬上限预留」改成「按典型一屏预留」：

go 复制代码

maxVertsShapeInitial = 8192
maxVertsTextInitial  = 20480

旧实现一开窗就分配 60000×22×4B ≈ 5.3MB + 60000×9×4B ≈ 2.2MB 的 Go 切片，而实际一屏通常只有几百到几千个顶点。

6. 文字：中文清晰度是自绘 GUI 的生死线

文字管线：

x/image/font/opentype 读 TTF/TTC，取字形轮廓；
矢量轮廓光栅化成 8bit 覆盖率；
写进 RGBA8 字形图集（普通字形写 (v,v,v,255)，Emoji 写真实颜色）；
顶点带 mode，mode=1 直接输出纹理颜色；
每个字形一个四边形，UV 指向图集。

6.1 图集策略：256² 起步，按需扩容，LRU 回收

这是内存优化里收益最大的一刀。

旧版每个字体固定 2048² 图集 = 16MB。一个页面用十几种字号/字重，直接吃掉上百 MB。

现在：

阶段	图集	单字体内存
起步	256²	256 KB
装不下	512²	1 MB
常规上限	1024²	4 MB
光栅倍率 ≥ 1.75（超采样）	2048²	16 MB

字体实例上限 24 个，LRU 回收时同时释放对应纹理：

go 复制代码

const maxFonts = 24

func (fc *fontCache) evictOldest() {
	// 找最久未使用的字体
	if f, ok := fc.fonts[oldKey]; ok {
		if fc.onEvict != nil {
			fc.onEvict(f) // 上层释放图集纹理
		}
		f.Close()
		delete(fc.fonts, oldKey)
	}
	// 折行缓存以 *Font 为键，字体关闭必须整体失效
	clearWrapMemo()
}

实测（GOGUI_MEMSTATS=1，gallery 运行时的示例输出）：

ini 复制代码

[gogui] frames=120 heap=19.4MB inuse=20.6MB sys=27.7MB gc=2 fonts=13 atlas=3.2MB images=0

13 个字体实例，图集总共 3.2MB。换成旧的固定 2048²，光图集就是 13 × 16MB = 208MB。

6.2 只上传脏矩形

新字形出现时，不再重传整张图集，而是记录脏矩形，glTexSubImage2D 局部更新：

go 复制代码

if x0, y0, x1, y1, dirty := f.TakeDirty(); dirty {
	r.uploadAtlasRegion(f, t, x0, y0, x1, y1)
}

整行范围直接上传（内存连续），否则逐行拷贝到复用缓冲再提交。滚动时新文字不断出现，这一刀把「连续全量上传」的卡顿消掉了。

6.3 字体文件走内存映射

msyh.ttc 这类字体文件用 MapViewOfFile 映射，数据由系统页缓存承载，不占 Go 堆。

6.4 字形 gamma：为什么自绘文字总是「发虚」

这是最隐蔽的一个坑。

浏览器（Skia / DirectWrite）在 sRGB 空间混合前会对覆盖率做 gamma 校正，等效于把中间覆盖率拉高：亮度 0.5 的像素在浏览器里看起来接近 0.7。

而自绘渲染通常是 sRGB 直混，同样的覆盖率就显得偏淡偏虚，小字号中文的横竖笔尤其明显。

解决办法是给覆盖率加一道 gamma：

glsl 复制代码

float lum = dot(vColor.rgb, vec3(0.2126, 0.7152, 0.0722));
if (uTextGamma != 1.0 && lum > 0.5) {
	a = pow(a, uTextGamma);
}

只对「亮字」（暗底浅字）补偿；暗字浅底时线性混合反而更淡，不需要再拉。实测 1/1.8 ≈ 0.55 与浏览器观感最接近，可用 GOGUI_TEXT_GAMMA 覆盖。

6.5 Emoji 回退链

主字体缺字形时依次回退：

javascript 复制代码

Microsoft YaHei UI → Segoe UI Symbol → GDI 彩色 Emoji（Segoe UI Emoji）

GDI 渲染到 32bpp DIB 后，第二遍白色蒙版补齐深色像素 alpha，再写进图集，顶点 mode=1 直出颜色。

6.6 一个输入框，半部输入法血泪史

自绘输入框不是「画个矩形 + 收键盘事件」那么简单。要处理：

光标位置：按 rune 存，不能按 byte（中文一个字 3 字节）；
焦点：St().FocusOn() + 全局 focusKey，点空白处要清焦点；
密码掩码 ：显示 •••，但光标位置仍按真实 rune 数算；
编辑键：← → Home End Backspace Delete；
回车提交 ：地址栏、搜索框需要 InputSubmit；
输入法：组合串、候选窗位置、上屏去重。

输入法这三段消息必须全链路接：

go 复制代码

case EvCompositionStart:
	a.imeText, a.imeCaret = "", 0
case EvComposition:
	a.imeText, a.imeCaret = ev.Text, ev.Caret   // GCS_COMPSTR
case EvCompositionEnd:
	a.imeText, a.imeCaret = "", 0

GCS_COMPSTR 组合串通过 ui.ComposingText() / ComposingCaret() 暴露，输入框用高亮块显示预编辑文本，此时光标不闪烁；
GCS_RESULTSTR 上屏时逐字符派发 EvChar，并且不再重复产生 WM_CHAR，否则一个汉字会输入两次；
焦点输入框的位置经 ImmSetCompositionWindow / ImmSetCandidateWindow 同步给系统，候选窗才会跟着走，而不是永远停在窗口左上角。

go 复制代码

// ui/widgets.go（简化）
if comp := ComposingText(); comp != "" && !password {
	cp := ComposingCaret()
	cr := []rune(comp)
	cells = append(cells, Text(string(cr[:cp])).St(St().Text(13, 400, ColText).BgC(ColBgSoft).R(3)))
	cells = append(cells, Text(string(cr[cp:])).St(St().Text(13, 400, ColText).BgC(ColHover).R(3)))
	showCaret = false // 组合期间不闪光标
}

7. 超采样：把「字体发虚」和「边缘发毛」一起解决

圆角 SDF 的抗锯齿只有 1 个像素的过渡带；小字号笔画更惨。整帧 SSAA 的思路很直接：

整帧先按 N 倍分辨率画进离屏 FBO，再平均降采样回窗口像素。

go 复制代码

ui.SetSuperSample(ui.SSAuto) // DPI < 150% 时 2×，否则 1×（推荐）
ui.SetSuperSample(ui.SS200)  // 强制 2×
ui.SetSuperSample(ui.SSOff)  // 1:1，GPU 开销最低
// 另有 SS125 / SS150

降采样是 4×4 子带采样的 box 滤波：

glsl 复制代码

vec2 base = uTexel * (uSpan * 0.125);
vec4 c = vec4(0.0);
for (int y = 0; y < 4; y++) {
    for (int x = 0; x < 4; x++) {
        vec2 o = vec2(float(x) * 2.0 - 3.0, float(y) * 2.0 - 3.0) * base;
        c += texture(uTex, vUV + o);
    }
}
c *= 0.0625;

逻辑布局、命中测试、鼠标坐标完全不变，只改变渲染分辨率。但这里有四个反直觉的细节。

7.1 边缘过渡带要按设备像素恒定

feather 原本按逻辑像素给 0.7。超采样 2× 后画布是 2 倍分辨率，0.7 逻辑像素在设备空间变成 1.4 像素，降采样后边缘反而更软------超采样白做了。

所以 CPU 侧要把过渡带除以倍率：

go 复制代码

// 填充/描边的 SDF 边缘过渡带宽度按「设备像素」恒定
if r.ssaa > 1.01 && mode < 1.5 && feather > 0 {
	feather /= r.ssaa
}

片元里还得把下限从 0.5 降到 0.25，否则 2× 下收紧后的 0.35 又被抬回 0.5，锐度被吃掉一半。

7.2 字形 gamma 不能按倍率收敛

一开始想当然：超采样后平均了 N² 个样本，gamma 补偿应该弱化成 1-(1-g)/ss。结果 2× 下文字明显发灰发虚，观感还不如 1:1。

原因：降采样是子样本线性平均，gamma 补偿作用在平均之后并不失真。所以所有倍率统一使用同一个补偿值，SSAA 只提升几何/边缘精度，不改变笔画实度。

7.3 box 平均会让 1px 细节变「软」

数学上 box 降采样是正确的，但 1px 的横竖笔、1px 描边被平均后对比度下降，人眼会主观判断「还不如 1:1 清晰」。

所以降采样后补一道轻度 unsharp：

glsl 复制代码

if (uSharpen > 0.0) {
    vec2 o = uTexel * uSpan;
    vec4 blur = (texture(uTex, vUV + vec2(o.x, 0.0)) +
                 texture(uTex, vUV - vec2(o.x, 0.0)) +
                 texture(uTex, vUV + vec2(0.0, o.y)) +
                 texture(uTex, vUV - vec2(0.0, o.y))) * 0.25;
    c = clamp(c + (c - blur) * uSharpen, 0.0, 1.0);
}

默认 0.4（GOGUI_SS_SHARPEN 可调），只补回被平滑掉的一小部分高频，既保留抗锯齿，又不出现白色光晕。

7.4 像素预算与半透明背景

像素预算 8192×4320：窗口很大时自动降档 2× → 1.5× → 1.25× → 1×，避免 4K/5K 下填充率爆炸；
降采样是整屏覆盖写，必须关掉混合，否则半透明背景会和目标里的旧内容再混一次；
字形图集在光栅倍率 ≥ 1.75 时自动放宽到 2048²，否则 2× 下很容易写满触发「清空重用」，同帧 UV 失效导致缺字；
运行时热切换会重建渲染目标与字形图集，适合放在设置页做清晰度选项。

8. 多媒体：不引 cgo，也能播 mp4

播放音视频不一定非要链接 FFmpeg 动态库。GoGUI 的做法是把 ffmpeg 当子进程用：

go 复制代码

p, err := ui.NewMediaPlayer("movie.mkv") // 或 m3u8 直链
if err != nil { /* 未安装 ffmpeg / 无视频流 / 链接不可达 */ }
defer p.Close() // 释放 ffmpeg 进程与音频设备
p.Play()

ui.VideoPlayer("vp", p).St(ui.St().H(420))

内部是两条独立管线：

管线	实现
视频	`ffmpeg -f rawvideo -pix_fmt rgba` → 管道 → 帧环（上限 48MB / 2 秒）→ 按播放位置取帧 → `glTexSubImage2D` 局部更新纹理
音频	第二个 ffmpeg 进程输出 s16le / 48k / 立体声 → WinMM `waveOut`

8.1 用音频当主时钟

视频帧率和音频采样率不可能精确对齐。有音轨时，播放器以 waveOut 已播样本数作为时钟（MediaClock），画面跟随音频位置取帧；倍速用 atempo 滤镜重建整条音频链路。

这比「用 time.Now() 估算播放位置」稳得多------后者跑几分钟就会和声音差出几百毫秒。

8.2 拖动进度条不要每个事件都重启 ffmpeg

最开始的实现是 mousemove 就 -ss 重启解码进程，结果拖动时 CPU 直接打满，画面还卡住。

现在的策略是 MediaScrub：

拖动期间只记录目标位置，直接返回现有帧；
等解码等待预算降到 80ms 以下，才允许抓一帧预览；
松手后一次性 -ss 定位，只重启一次。

拖动因此不再卡顿，代价是拖动过程中预览帧不是完全跟手------这个取舍在播放器里是值得的。

8.3 没有 ffmpeg 就回退系统解码

ui.OpenMedia 先探测 PATH 里有没有 ffmpeg / ffprobe，没有则走 Windows Media Foundation：

go 复制代码

os.Setenv("GOGUI_DECODER", "system")
src, _ := ui.NewMediaPlayer("movie.mp4")
fmt.Println(src.Info().Backend) // system

	ffmpeg 后端	系统解码后端
容器	mp4/mkv/mov/avi/webm/flv/ts/m3u8	系统支持的容器
编码	基本全部	系统已安装的 MFT
倍速	支持（atempo）	仅 1x
拖动预览	单帧抓取	保留上一帧

MF 的坑前面提过：IMFSourceReader 的所有调用必须串行在同一个锁定线程上（win32.MFRun），否则创建第二个 reader 时直接访问违例。

9. 组件化：把浏览器的一部分重新实现

自绘框架最容易「 demo 很漂亮，一用就少十个控件」。所以 ui/widgets.go 把常用控件都做了一遍，而且状态全部由调用方持有------组件本身无隐藏状态，拷走就能用。

9.1 Markdown 渲染器

go 复制代码

ui.Stack(
	ui.Scroll(
		ui.Markdown("md", src, ui.MarkdownOptions{Width: 760}),
	).K("scroll-md"),
	ui.MarkdownLightbox(), // 点击图片后全屏预览
)

支持：标题 / 段落 / 粗体 / 斜体 / 删除线 / 行内代码 / 链接 / 图片 / 有序无序列表 / 任务列表 / 引用与 GitHub 提示块 / 代码块（行号 + 着色 + 复制 + 超 22 行折叠）/ 表格 / 分隔线 / [toc] / [tabs] / [details] / [card] / [badge] / [progress] / [gallery]，以及数学公式与 Mermaid。

解析器、语法着色、关键字表都是自己写的，没有引入 goldmark / chroma。代码高亮覆盖 go / js / ts / py / json / bash / sql / html / css / yaml 十种语言，够用且体积极小。

9.2 图表：数据不变时只发 1 个 draw call

go 复制代码

chart := ui.NewChart(ui.ChartLine, labels,
	ui.Series{Name: "本周", Values: week, Color: "#6366f1"},
	ui.Series{Name: "上周", Values: last, Color: "#22d3ee"},
)
chart.Smooth = true
chart.OnPick = func(series, index int) { /* 点击数据点 */ }

ui.ChartView("trend", chart).St(ui.St().H(300))

图表不是每帧重新光栅化，而是按「节点 Key + 尺寸 + 缩放 + 数据指纹」缓存一张 RGBA 纹理：

数据不变：每帧 1 个 draw call，零 CPU 光栅化；
缓存总预算 24MB，超出按最近使用淘汰，纹理随窗口销毁；
悬浮高亮与点击命中复用同一份布局结果（chart.cache.hitS / hitI），回调里不用重算。

支持折线 / 面积 / 柱状 / 饼 / 环形 / 雷达 / 散点，堆叠、平滑（Catmull-Rom）、自定义轴范围、OnPick 点击回调。

9.3 其余开箱即用

分类	组件
表单	`Input` `PasswordInput` `Checkbox` `Radio` `Switch` `Slider` `Progress` `Ring`
展示	`Card` `Title` `Divider` `Tag` `Dot` `Avatar` `Badge` `KeyValue` `Empty` `Skeleton` `Spinner`
导航	`Tabs` `TabsBar` `Breadcrumb` `Accordion`
数据	`Table`（固定/弹性列宽、斑马纹、整行点击）`ListItem`
浮层	`Modal` `MenuPanel` `TooltipOf` `Toast` `Banner`
媒体	`VideoPlayer` `MusicPlayer`（含频谱 / 封面 / 播放列表）
浏览器	`WebView` + 自绘地址栏 / 状态行

ui/COMPONENTS.md 里有每个组件的文件归属和最小示例，按文件模块化引入即可。

10. 性能清单：省下来的都是帧时间

优化	做法	效果
按需重绘	`dirty / redrawRequest / animBusy / hoverProbe` 四选一	静止时不产生绘制帧
最小化不渲染	窗口最小化直接跳过 frame	后台不烧 GPU
视口外跳过	滚动容器只遍历可见子树	长列表滚动更稳
悬停去重	鼠标移动只做命中测试，悬停目标没变不重绘	鼠标划过不抖
VBO 复用	容量足够时孤儿化 + SubData	减少驱动分配与同步
图集局部上传	脏矩形 `glTexSubImage2D`	新字形不再全量重传
图片异步解码	后台 goroutine 解码（并发上限 4），UI 线程只上传纹理	大量图片不卡顿
字体 mmap	`MapViewOfFile` 映射字体文件	不占 Go 堆
媒体帧环上限	48MB / 2 秒	播放长视频内存可控

GOGUI_MEMSTATS=1 可以每 120 帧打印一次内存构成：

ini 复制代码

[gogui] frames=120 heap=19.4MB inuse=20.6MB sys=27.7MB gc=2 fonts=13 atlas=3.2MB images=0

11. 踩坑合集：那些文档里不会写的

11.1 DirectComposition 的 vtable 槽位是反的

为了让 WebView2 网页能被自绘菜单盖住，需要走 DComp 合成。dcomp 运行时的虚表把「动画版」排在「float 版」前面，和 SDK 头文件相反：

scss 复制代码

SetOffsetX(float) = 4
SetOffsetY(float) = 6
SetClip           = 14
矩形裁剪的左右上下/四角半径 float 版全在偶数槽（4/6/8/10/12...26）

用 3/5/7/9/11/13 会把 float 当动画指针解引用，崩在 addr=0x50。这个坑查了很久，因为崩溃现场完全看不出和 DComp 有关。

11.2 Go 链接器只接受一个 `.rsrc` 节

图标和版本信息必须由同一个 syso 生成：

复制代码

too many .rsrc sections

tools/winres 直接输出 COFF .syso，把 RT_ICON + RT_GROUP_ICON + RT_VERSION 写进同一个 .rsrc 节，不需要 windres、不需要 cgo。

11.3 NSIS 脚本含中文必须 UTF-8 带 BOM

否则 makensis 直接报：

arduino 复制代码

Bad text encoding

11.4 `InstallDirRegKey` 会污染目录页

它在 .onInit 之前就把旧目录塞进 $INSTDIR，导致「为所有用户安装」误用当前用户的旧路径。正确做法是只在范围切换时调 SetScope。

11.5 安装 Section 内不要再给 `$INSTDIR` 赋值

会覆盖用户在目录页手选的路径。自定义路径必须完整保留，范围切换只在两个默认目录之间切换。

11.6 WebView2 的 HWND 永远在 OpenGL 内容之上

HWND 托管模式下，网页像素不进入 GL 批次，所以：

无法被菜单 / Modal 遮挡；
不能做 3D 变换；
圆角只能 SetWindowRgn 硬裁剪。

现在的策略是：浮层展开时临时隐藏网页；GOGUI_COMPOSE=1 时尝试 DComp 合成（实验性），失败自动回退。

11.7 `WM_DROPFILES` 没有 dragover

系统只在松手时投递消息，没有 dragenter/dragover，所以做不了悬停高亮 。想要悬停反馈必须改用 OLE IDropTarget。

11.8 Media Foundation 必须串行在同一线程

IMFSourceReader 对跨线程调度极其敏感。所有调用（创建 / ReadSample / Seek / Release）都要通过 win32.MFRun 串行在一个锁定线程上执行，否则创建第二个 reader 时直接访问违例。

11.9 无标题栏窗口的 1px 白边

NoTitleBar 窗口要额外把 DWMWA_BORDER_COLOR 置为 DWMWA_COLOR_NONE，否则 DWM 会画一圈 1px 白色系统边框，在深色界面上非常刺眼。

12. 体积与发布：6.45MB → 1.52MB

build.ps1 把发布参数固定下来：

powershell 复制代码

./build.ps1                 # gallery -> dist\gallery.exe
./build.ps1 -Target all     # gallery + demo + tools
./build.ps1 -Upx            # 再叠加 UPX -9
./build.ps1 -Dev            # 开发构建：保留符号 + 控制台日志
./build.ps1 -Installer      # 构建 + NSIS 安装器
./build.ps1 -Bump patch -Installer

实测（gallery，go1.26 windows/amd64）：

构建方式	体积	说明
`go build`（默认）	6.45 MB	带符号表、调试信息、本机路径
`build.ps1`	4.54 MB	−30%，去掉符号/调试信息与构建路径
`build.ps1 -Upx`	1.52 MB	−76%，启动自解压（偶发杀软误报）

关键参数：-trimpath -buildvcs=false、-s -w -H windowsgui -buildid=、CGO_ENABLED=0。

12.1 版本号只写一处

VERSION.txt 是唯一来源，一次构建注入三处：

位置	注入方式	读取方式
运行时	`-ldflags -X gogui/internal/version.Number=...`	`version.String()`
exe 文件属性	`tools/winres` 生成 syso	右键 → 详细信息
安装器	`makensis /DVERSION=...`	「应用和功能」里的版本

go 复制代码

version.String()   // v0.1.0
version.Title()    // GoGUI v0.1.0（窗口标题）
version.Full()     // v0.1.0 · release · 1a2b3c4 · 2026-10-29T03:49:04Z

12.2 安装器支持两种范围

选项	安装目录	注册表	权限
仅为我安装（默认）	`%LOCALAPPDATA%\Programs\GoGUI`	HKCU	无需管理员
为所有用户安装	`%ProgramFiles%\GoGUI`	HKLM	未提权自动 UAC 重入

静默安装：

powershell 复制代码

GoGUI-0.1.0-setup.exe /S /currentuser /D=D:\Apps\GoGUI
GoGUI-0.1.0-setup.exe /S /allusers

/D 必须是最后一个参数，路径不加引号。

13. 跨平台：换后端不改业务代码

internal/gpu.Backend 已经抽象，新增平台只需要实现窗口层 + 渲染层：

平台	窗口层	渲染层	状态
Windows	Win32	OpenGL 3.3	已完成
macOS	Cocoa + CAMetalLayer	Metal / OpenGL 4.1	规划
Linux	X11 / Wayland	OpenGL / Vulkan	规划
Android	ANativeWindow + EGL	GLES 3	规划
Web	canvas	WebGL 2 + WASM	适配层已在仓库

WASM 侧复用同一套 ui 树：internal/gpu/glport_wasm.go 提供 WebGL2 的 shader/program/buffer/texture 封装，ui/*_wasm.go 提供平台桩。浏览器示例目录尚未随主干发布，先把适配层留在仓库里。

14. 已知限制（先说清楚）

富文本（行内混排 / 图文环绕）与竖排未实现；
虚拟列表没有内置，长列表需要自己分页；
视频解码依赖外部 ffmpeg / ffprobe 子进程（大分辨率软解 CPU 占用高），没有 ffmpeg 时回退 Windows Media Foundation；
WebView2 的 DComp 合成仍是实验性开关；
当前生产可用平台只有 Windows。

15. 上手

bash 复制代码

git clone https://github.com/2252688138/Go-gui
cd Go-gui

go run ./cmd/gallery          # 8 个可复用界面案例
go run ./cmd/gallery --case table
go run ./cmd/demo

调试工具：

bash 复制代码

go run ./tools/layouttest     # 打印完整布局树（不需要开窗口）
go run ./tools/fonttest       # 打印字形度量
go run ./tools/atlasdump      # ASCII 打印字形图集

或者在运行参数里设置 DumpLayout: "layout.txt"，首帧后导出布局树并退出。

组件清单与「按文件模块化引入」的说明在 ui/COMPONENTS.md：每个组件只依赖 internal/* 和基础节点，拷进新项目即可用。

最后：什么时候该用，什么时候别用

适合：

想要单文件、无运行库的 Windows 工具；
需要 Web 风格的深色界面，但不想背一个浏览器内核；
对启动速度、包体、内存有要求；
愿意接受「控件要自己攒」的代价。

不适合：

需要复杂富文本编辑、表格公式、无障碍支持；
团队更熟悉前端，且能接受 WebView 的体积；
需要立刻上 macOS / Linux 生产环境。

自绘 GUI 的本质是把浏览器那一层重新实现一遍，但只实现你需要的部分。它不轻松，但每一行都在掌控之中------这大概就是造轮子的全部乐趣。

如果这个项目对你有帮助，欢迎 Star：github.com/2252688138/...

有问题也可以在仓库提 Issue，或者加 QQ 群交流（见仓库作者信息）。

Go-Gui:一套 无限接近 现代化UI的 GPU绘制界面组件框架

纯 Go、零 CGO：一个不用 WebView 的 Web 风格 GUI 框架

0. 为什么又造一个 GUI 轮子

1. 先看结果

2. 架构：五层，零 cgo 是怎么做到的

2.1 渲染目标不是「画布」，是一组 Draw 指令

2.2 一个矩形 = 6 顶点 × 22 float

3. 声明式 UI：每帧重建，不做 diff

3.1 事件路由：命中测试 + 冒泡

4. 布局引擎：Flutter 式 Constraints + 两阶段

4.1 flex 为什么要测两遍

4.2 内容型容器不受父高截断

4.3 不止 flex

5. 渲染：一个 SDF shader 解决圆角、描边、阴影

5.1 渐变与批处理

5.2 顶点缓冲：孤儿化 + SubData

6. 文字：中文清晰度是自绘 GUI 的生死线

6.1 图集策略：256² 起步，按需扩容，LRU 回收

6.2 只上传脏矩形

6.3 字体文件走内存映射

6.4 字形 gamma：为什么自绘文字总是「发虚」

6.5 Emoji 回退链

6.6 一个输入框，半部输入法血泪史

7. 超采样：把「字体发虚」和「边缘发毛」一起解决

7.1 边缘过渡带要按设备像素恒定

7.2 字形 gamma 不能按倍率收敛

7.3 box 平均会让 1px 细节变「软」

7.4 像素预算与半透明背景

8. 多媒体：不引 cgo，也能播 mp4

8.1 用音频当主时钟

8.2 拖动进度条不要每个事件都重启 ffmpeg

8.3 没有 ffmpeg 就回退系统解码

9. 组件化：把浏览器的一部分重新实现

9.1 Markdown 渲染器

9.2 图表：数据不变时只发 1 个 draw call

9.3 其余开箱即用

10. 性能清单：省下来的都是帧时间

11. 踩坑合集：那些文档里不会写的

11.1 DirectComposition 的 vtable 槽位是反的

11.2 Go 链接器只接受一个 .rsrc 节

11.3 NSIS 脚本含中文必须 UTF-8 带 BOM

11.4 InstallDirRegKey 会污染目录页

11.5 安装 Section 内不要再给 $INSTDIR 赋值

11.6 WebView2 的 HWND 永远在 OpenGL 内容之上

11.7 WM_DROPFILES 没有 dragover

11.8 Media Foundation 必须串行在同一线程

11.9 无标题栏窗口的 1px 白边

12. 体积与发布：6.45MB → 1.52MB

12.1 版本号只写一处

12.2 安装器支持两种范围

13. 跨平台：换后端不改业务代码

14. 已知限制（先说清楚）

15. 上手

最后：什么时候该用，什么时候别用

Go-Gui:一套无限接近现代化UI的 GPU绘制界面组件框架

11.2 Go 链接器只接受一个 `.rsrc` 节

11.4 `InstallDirRegKey` 会污染目录页

11.5 安装 Section 内不要再给 `$INSTDIR` 赋值

11.7 `WM_DROPFILES` 没有 dragover
