Modbus TCP转Profibus DP网关接防撞雷达与PLC通讯

Modbus TCP转Profibus DP网关接防撞雷达与PLC通讯

在工业自动化领域,通信协议的多样性既是技术进步的体现,也给系统集成带来了挑战。Modbus TCP和Profibus DP 是两种广泛应用于不同场景下的通信标准,它们各有优势但也存在着互操作性的需求。本文旨在介绍如何通过Modbus TCP转Profibus DP网关连接防撞雷达与PLC通讯,以实现高效的数据传输和系统集成。

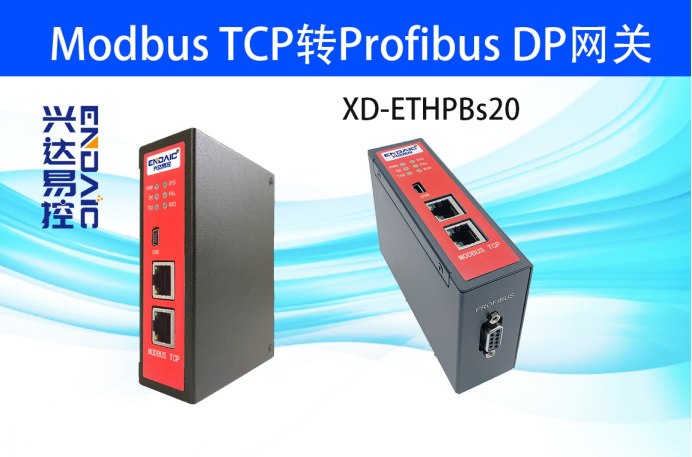

Modbus TCP转Profibus DP 网关的主要功能就是实现Modbus TCP和Profibus DP 之间的协议转换。这种网关通常具备高性能、高可靠性和广泛的应用场景,适用于各种工业自动化系统。例如,兴达易控的XD-ETHPBs20网关就是一种典型的Modbus TCP转Profibus DP网关,它可以快速配置并稳定运行,确保数据交换的实时性和高效性。

下面是具体操作步骤:

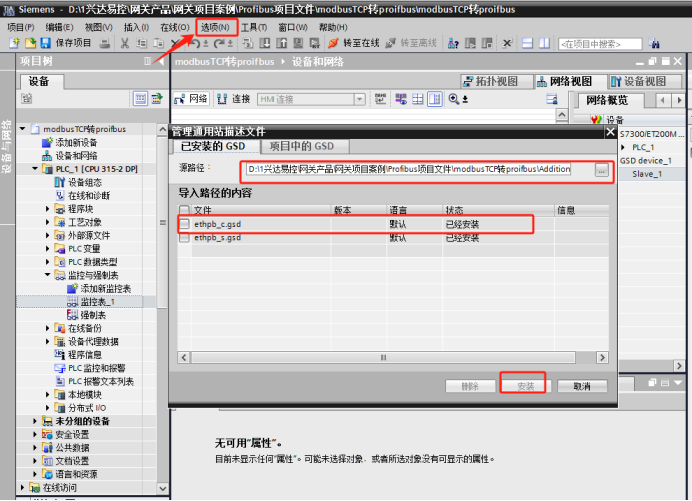

1、点击选项找到"管理通用站描述文件"选择GSD文件所在文件夹路径,选中GSD文件点击安装:

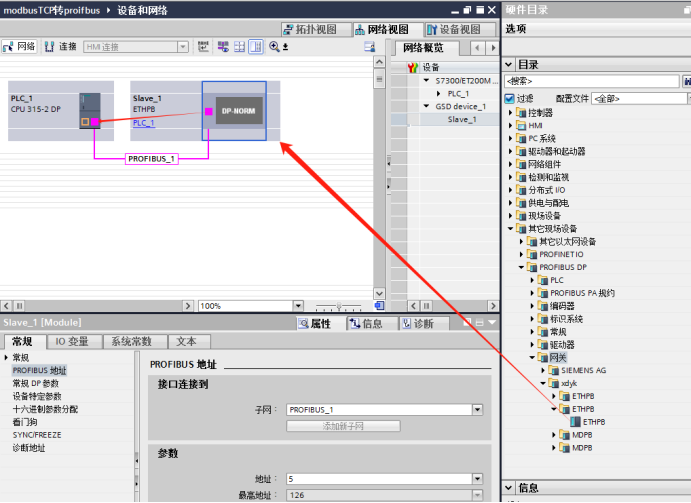

2、找到安装完成的GSD文件双击添加到组态页面,网关的紫色小方块拉根线到plc的紫色小方块进行连接:

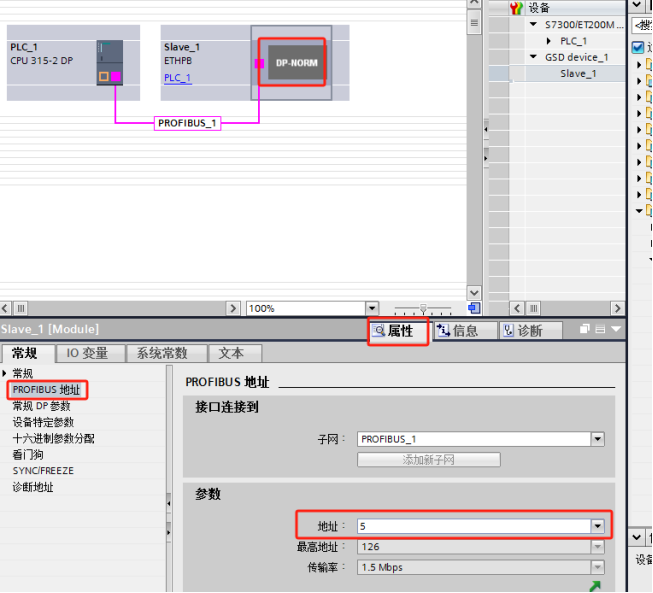

3、点击进入网关属性在profibus地址设置网关拨码地址:

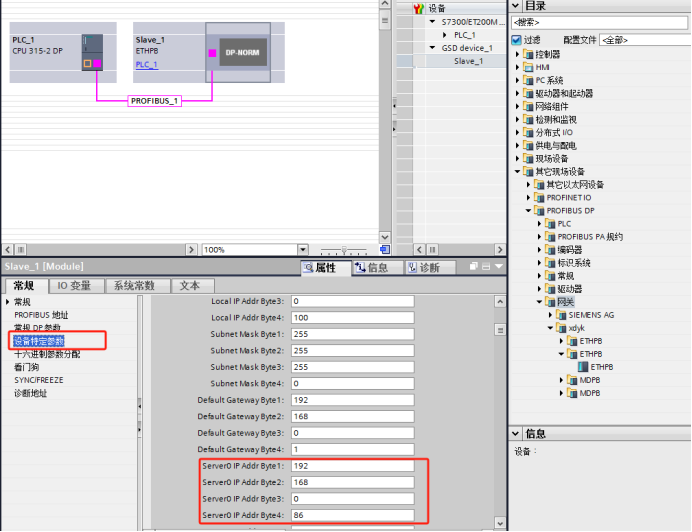

4、在设备特定参数里设置TCP从站IP地址:

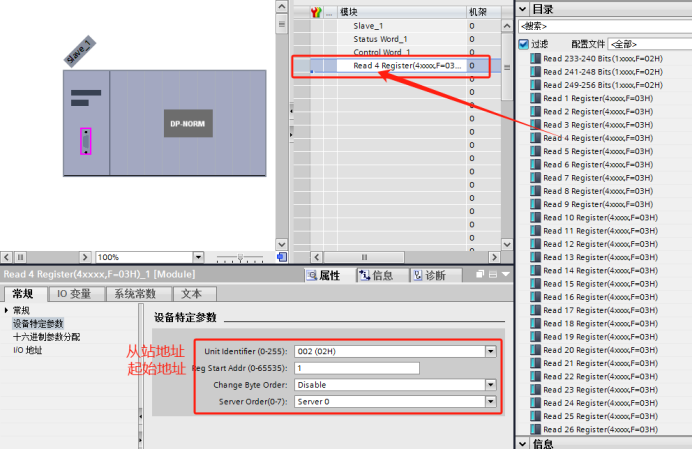

5、双击进入设备视图在右侧目录添加相对应的读写指令到插槽,点击进入指令属性设置从站地址和其实地址:

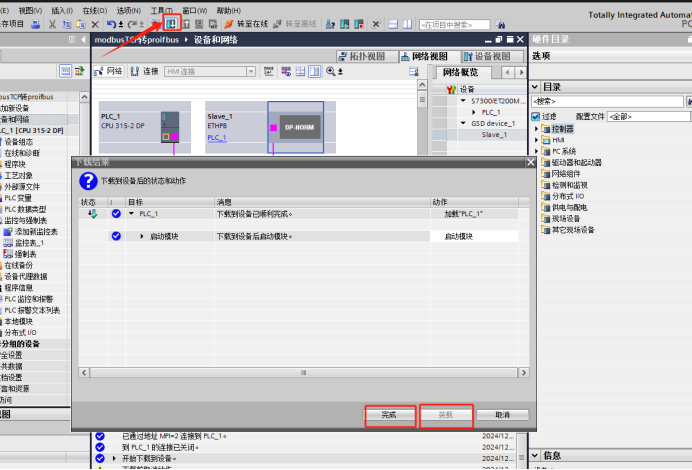

6、配置完成点击下载,把组态配置下载进plc:

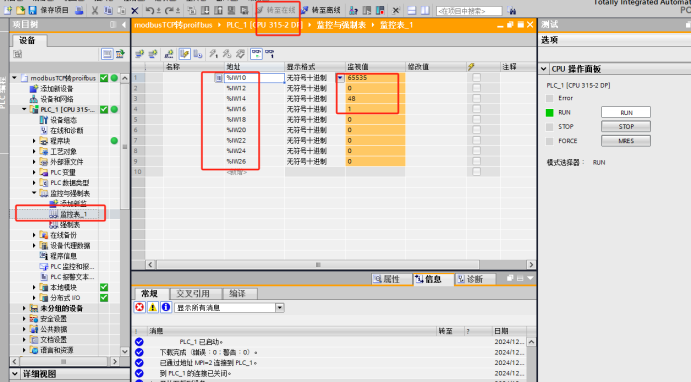

7、下载完成点击转至在线,创建监控表监控从站设备传过来的数据:

虽然Modbus TCP转Profibus DP各自在不同的应用场景下表现出色,但通过使用专门的网关设备,我们可以实现它们之间的顺畅通信。这不仅有助于提高系统的灵活性和可扩展性,还能为最终用户提供更加安全和高效的解决方案。
