EMC知识学习五

一、三极管有三种工作状态:截止状态、放大状态、饱和状态,在数字电路中常用到开关状态即截止状态和饱和状态;

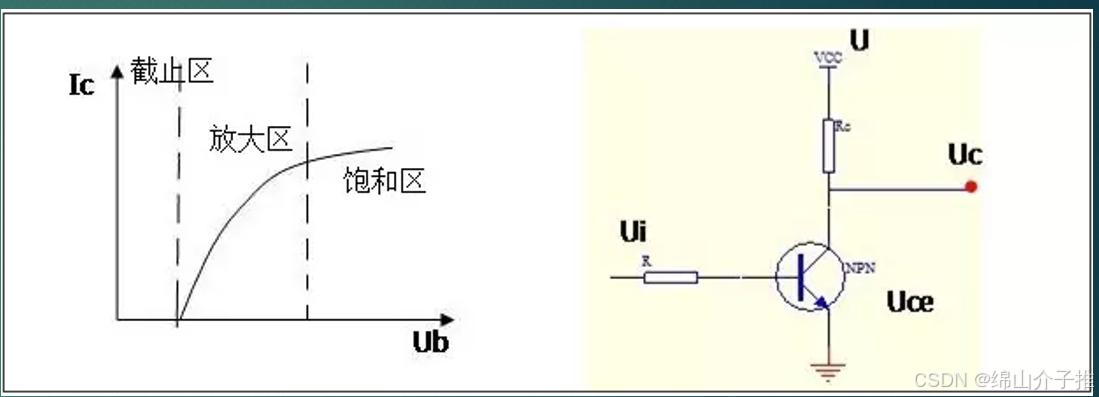

二、如何确定三极管工作在截止区和饱和状态

放大状态:VC>VB>VE,饱和状态:VB>VE,VB>VC;截止状态:VB<VE,VB<VC;

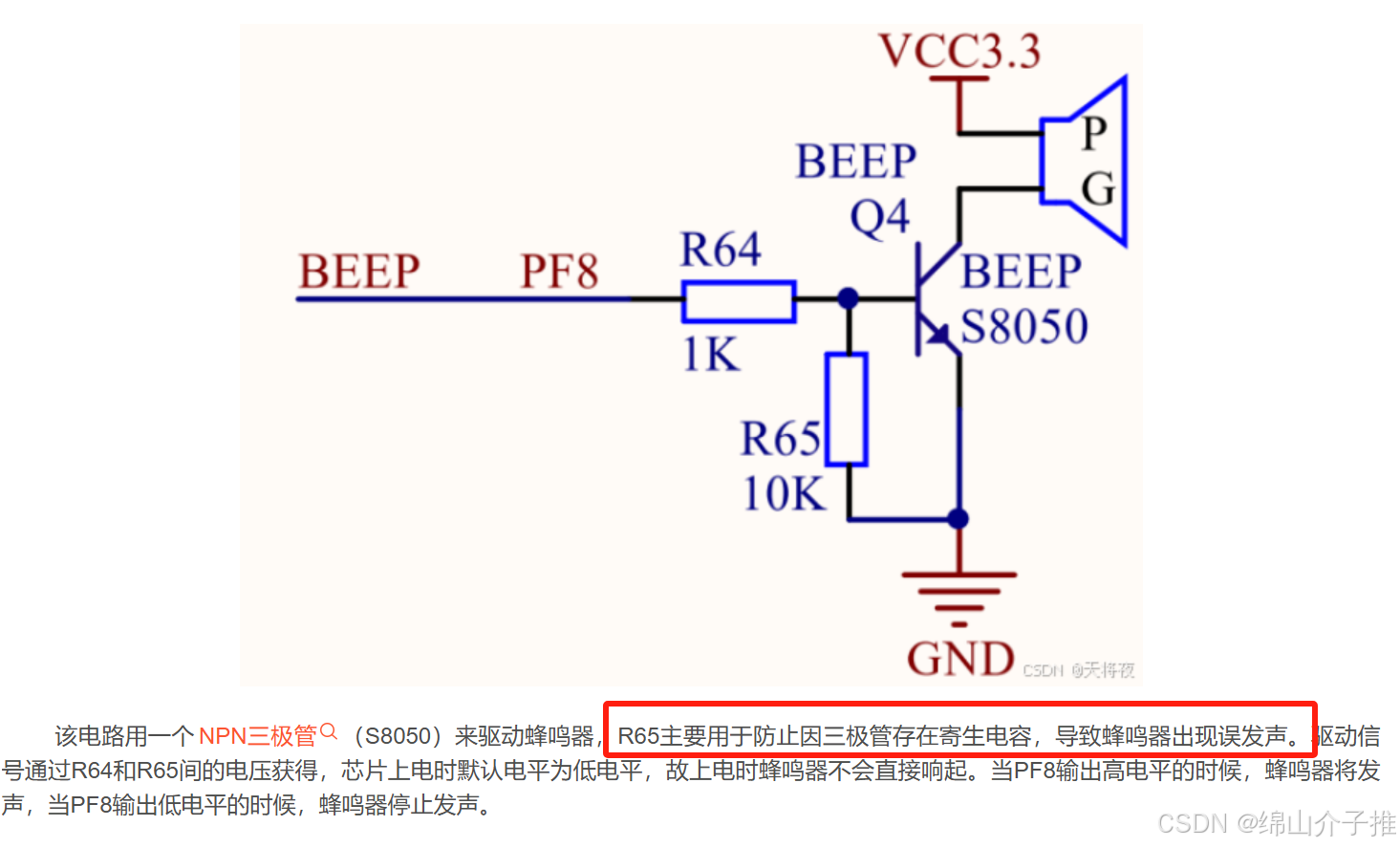

三、

四、共模干扰不直接影响设备而是通过转换为差模电压来影响设备;

五、EMC(电磁兼容)=EMI(电磁对外干扰)+EMS(电磁耐干扰);

六、网口TVS芯片(SLVU2.8-4BTG)改为共模芯片(SP4045-04ATG)(目前是差模线间的TVS),这个可能是解决网口问题的关键;

七、Y电容越大,通过Y电容的漏电流就越大,一般小于1mA;
