Labview信号采集与分析系统(可仿真)

1.摘要

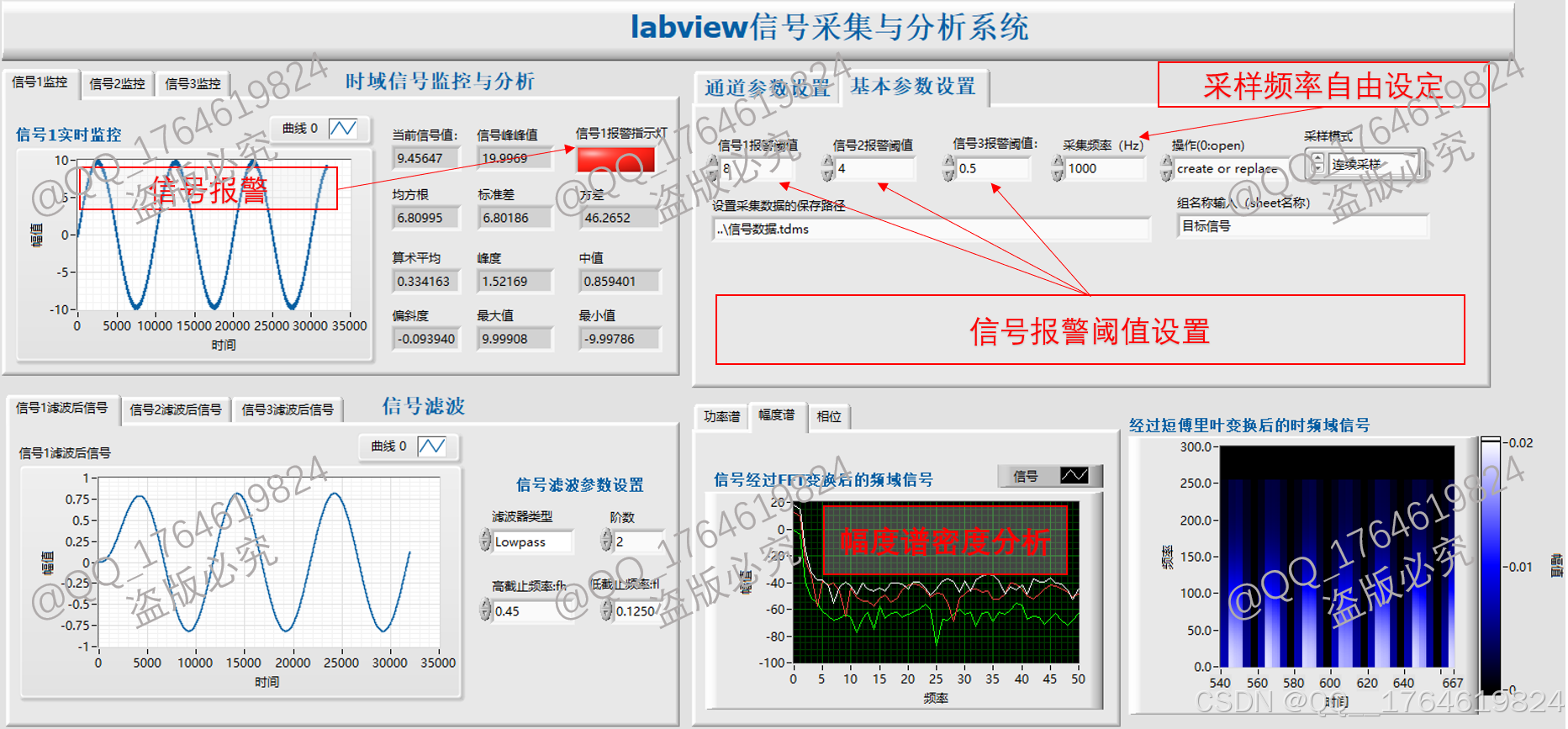

本系统可以使用labview来采集数据并进行分析,该系统可以采集NI采集卡的真实数据,也可以利用虚拟采集卡采集仿真的数据 。系统可以分析信号的时域特征、快速傅里叶变换后的频域特征、短时傅里叶变换后的时频域特征 ,还可以对采集的信号进行滤波去噪,自由设置滤波参数 ,同时系统还可以设置报警的阈值,信号超过该阈值后报警指示灯亮

具体的系统功能如下:

(1)可采集传感器的真实信号;

(2)可采集 labview 产生的模拟信号;

(3)可实时显示当前及历史采集的数据

(4)可实时显示采集信号的时域信息;

(5)可实时显示信号的频域、功率谱和时频域信息;

(6)可实时分析信号的时域特征,包括信号的均值、方差、标准差、最大值、最小值、峰度与偏斜度等特征;

(7)可设置任意时长的采样时间;

(8)可同时采集多个通道的数据;

(9)可设置不同的采样频率;

(10)可自动采集并保存数据;

2.系统总体介绍

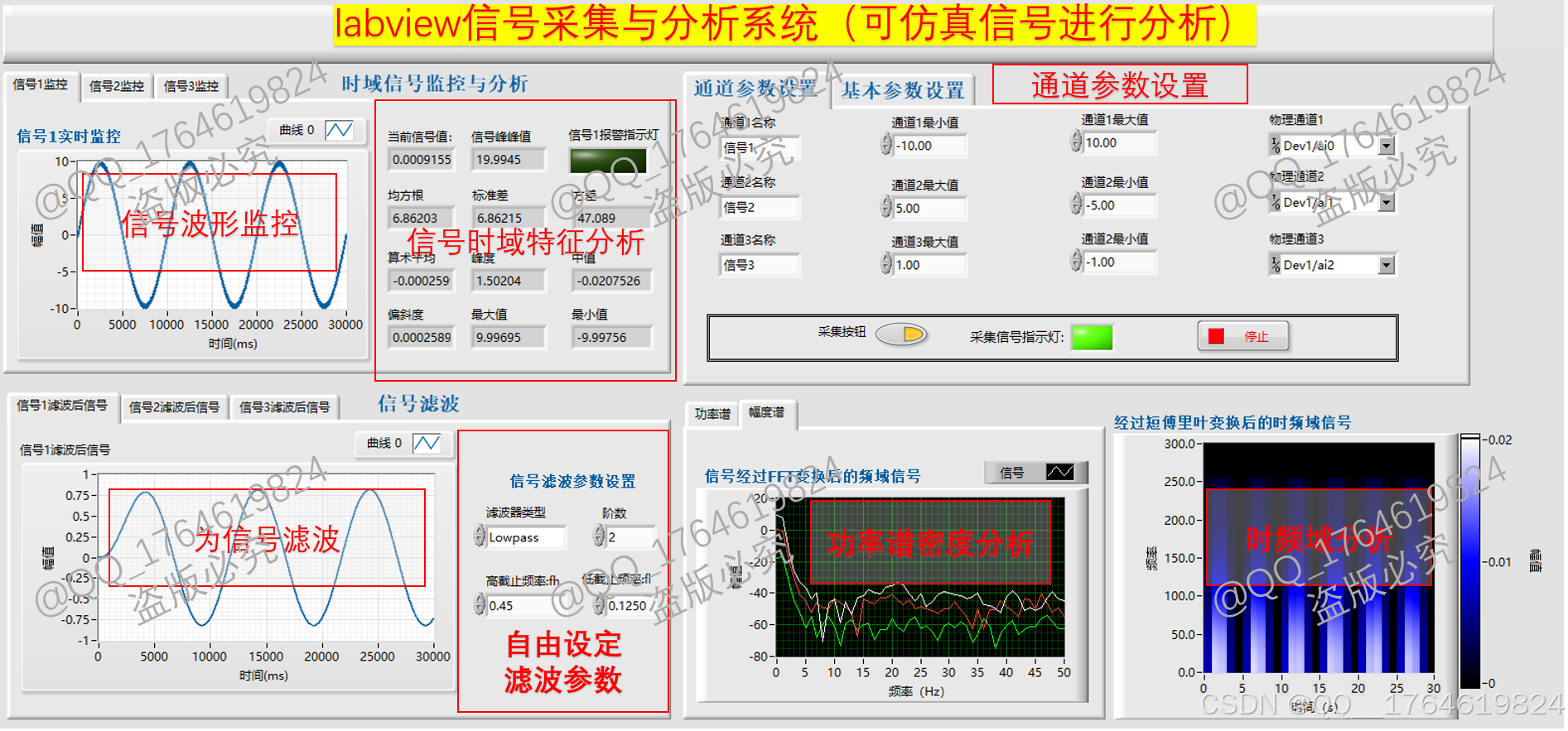

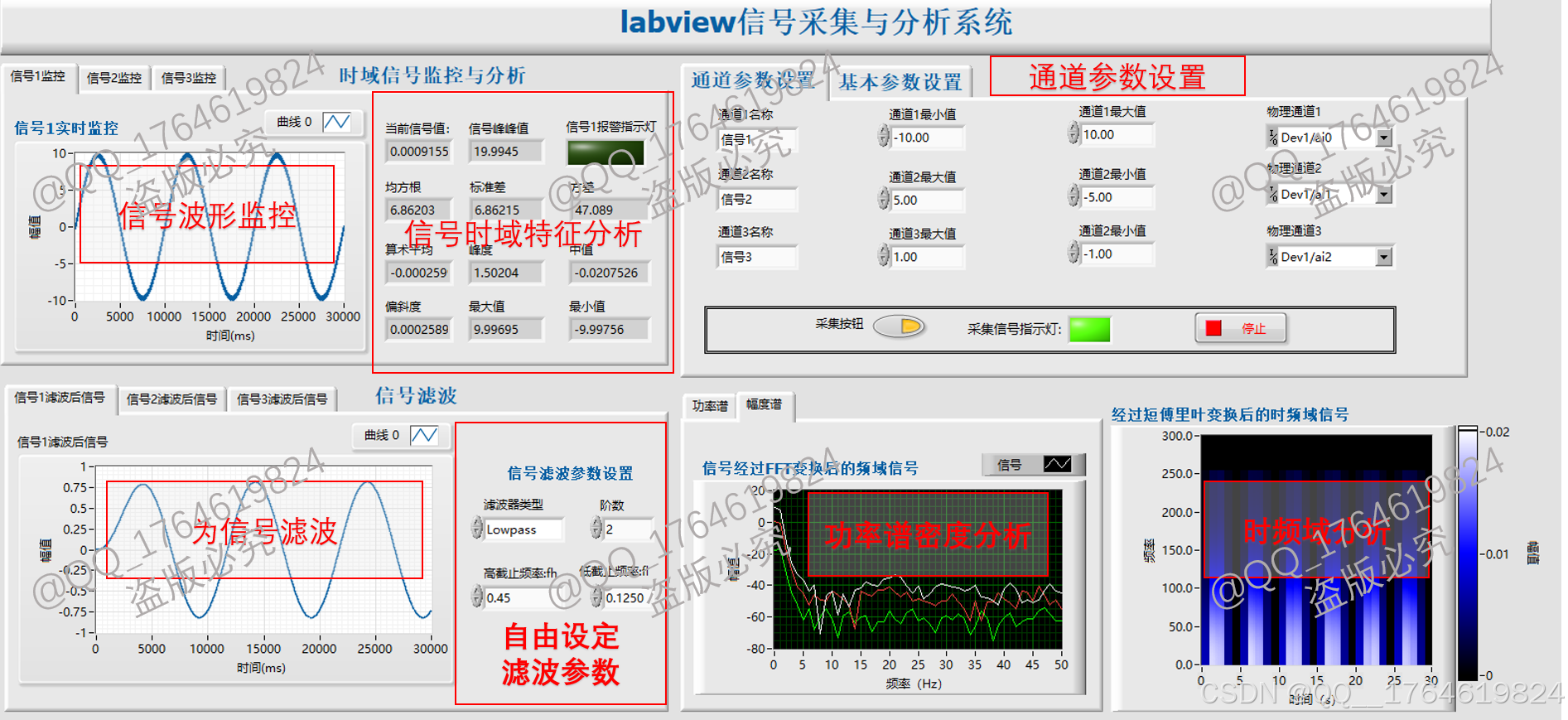

该系统将能够模拟信号1、信号2以及信号3,并对这些信号进行时域、时频域分析,以提取出信号的关键特征参数,如下图所示。通过这一系统,本设计希望能够为信号处理领域的研究人员或工程师提供一个有效的分析工具,以更好地理解和分析这些目标信号,从而为相关领域的研究和应用提供有力支持。

3.采集到的数据展示

本系统采集的三个通道的数据展示如下:

4.信号读取程序

为了帮助大家进一步分析采集的信号以及科研使用,撰写了读取采集到的tdms数据python代码,如下图所示。

5.系统说明报告

为了便于理解,撰写了系统的说明文档,该文档对程序的前面板和程序面板进行了逐一介绍。
