LabVIEW中VI Scripting 特定对象解析

该 LabVIEW 程序通过三条并行代码路径,借助 VI Scripting 功能,以特定方式解析程序框图对象,展示了不同方法在处理对象嵌套及特定范围对象时的差异。

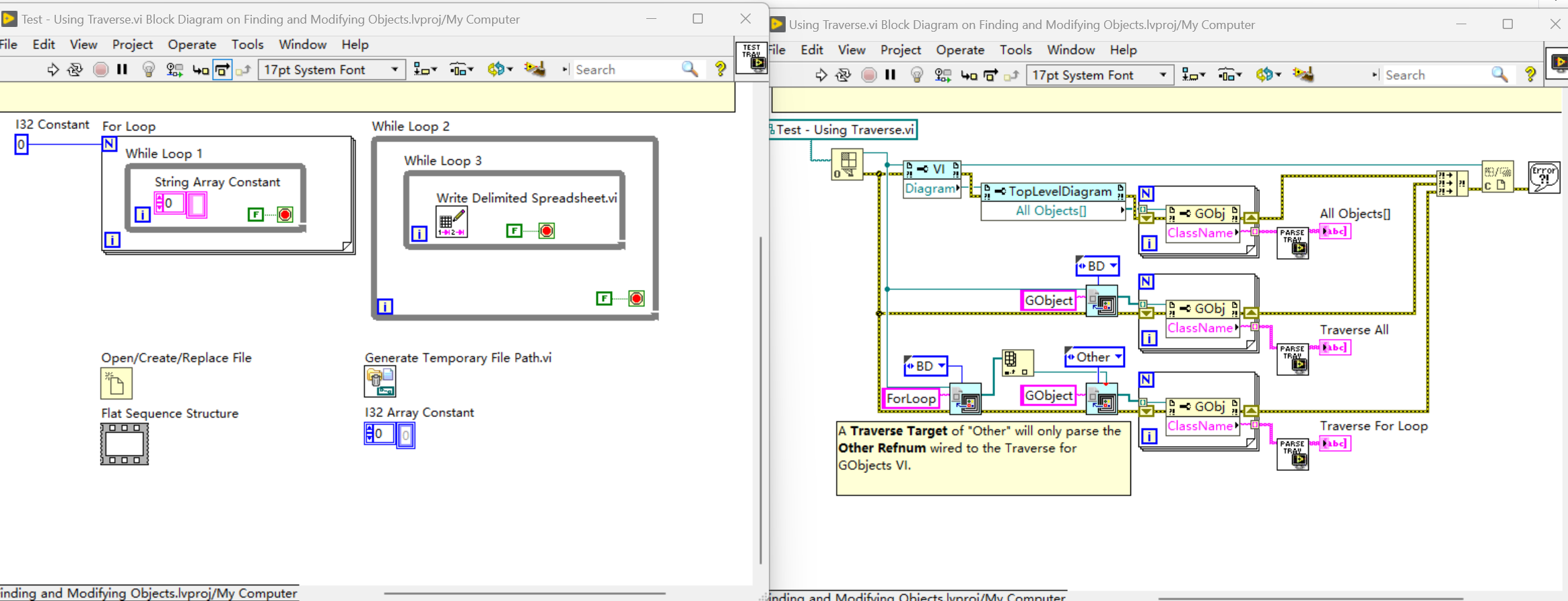

  • 上方文字:三条并行代码路径展示了解析程序框图的不同方式。第一条路径使用 "All Objects []" 属性。需注意,此属性不会解析嵌套对象。第二条路径使用 "Traverse for GObjects VI",它能够解析嵌套对象。第三条路径同样使用 "Traverse for GObjects VI",但通过 "Other" 参数指定要解析的特定框图对象(在本示例中是一个 "For 循环")。在第三条代码路径中,仅返回指定 For 循环内的对象。

  • 程序框图:

    • 左上角 "Test - Using Traverse.vi" 是该 VI 的名称。

    • 第一条路径:获取 VI 的程序框图(通过 "VI Diagram" 和 "TopLevelDiagram" ),使用 "All Objects []" 属性获取对象,通过 "GObj"(获取对象类名 "ClassName" )连接到 "PARSE TRA"(推测是解析相关操作)。

    • 第二条路径:直接获取 "GObject" ,通过 "GObj"(获取对象类名 "ClassName" )连接到 "Traverse All"(推测是遍历所有对象相关操作)。

    • 第三条路径:获取 "ForLoop" ,将其连接到 "Traverse for GObjects VI" 的 "Other" 参数,通过 "GObj"(获取对象类名 "ClassName" )连接到 "Traverse For Loop Only"(推测是仅遍历 For 循环内对象相关操作)。

    • 下方文字:"Other" 的遍历目标仅会解析连接到 "Traverse for GObjects VI" 的 "Other Refnum"(其他引用句柄)。

程序解释
  1. 第一条路径:运用 "All Objects []" 属性获取程序框图对象。此方式是从顶层程序框图获取对象列表,其特定之处在于仅关注最外层对象,不会深入解析嵌套对象。例如在一个具有多层嵌套子 VI 和循环结构的复杂程序框图中,它仅能获取顶层的函数节点、子 VI 等,而子 VI 内部或循环结构内部的对象不会被涉及。适用于只需处理顶层对象,对内部嵌套结构无需求的场景。

  2. 第二条路径:采用 "Traverse for GObjects VI" ,其特定优势是能递归遍历程序框图,涵盖所有嵌套对象。在包含多层嵌套循环结构和子 VI 的程序框图中,无论是最外层还是最内层的节点、连线、结构等对象,都能被精准解析。适用于需要全面分析整个程序框图,不放过任何层级对象的情况。

  3. 第三条路径:同样基于 "Traverse for GObjects VI" ,但通过 "Other" 参数指定特定对象(本示例为 For 循环)。其特定功能是仅解析指定 For 循环内部的对象。在有多个循环结构和复杂节点的程序框图中,若仅想获取某特定 For 循环内的对象,这种方式就能精准实现,限定了遍历范围,只聚焦于指定对象内的元素。

优点
  • 特定需求适配性强:三种方式分别针对不同特定需求,提供了不同粒度的对象解析方案。若只需处理顶层结构,"All Objects []" 属性即可满足;要全面剖析整个程序框图,"Traverse for GObjects VI" 全遍历方式适用;而仅关注特定结构内对象时,带 "Other" 参数的 "Traverse for GObjects VI" 能精准操作。这种适配性使开发者在面对不同复杂程度和特定需求的程序框图时,都能高效获取所需对象信息。

  • 特定场景灵活性高:借助不同的属性和 VI 组合,可适应多种 LabVIEW 程序结构。无论是简单的单层程序框图,还是多层嵌套、包含大量子 VI 的复杂结构,都能依据特定场景选择合适的解析方法。方便开发者在程序开发、维护、调试等不同阶段,针对特定场景对程序框图对象进行操作和分析。

  • 便于理解与特定拓展:以并行代码路径展示不同方式,直观清晰,便于开发者理解不同方法的特定差异和适用场景。在此基础上,开发者可根据特定实际需求,进一步拓展功能,比如在获取特定对象后添加针对性的属性分析、修改操作等。
