目录
一、规范要求
1、协议章节
4.5.8 RF/TRM/CA/BV-08-C [Initial Carrier Frequency Tolerance]
2、测试目的
发射机载波频率精度的验证
二、测试方法
1、样机初值条件：
IUT测试模式：loop back 或 TX mode
IUT Hopping on.
IUT（被测设备）以最大输出功率向测试仪回传信号。
2、测试步骤:
方法一：频谱仪
测试步骤
当在互操作性能力声明（ICS）中声明了多种功率等级时，应使用代表所支持的最高功率的功率等级来进行测试。
a) 被测设备（IUT）向测试仪发送以PRBS9作为净荷的 DH1 数据包。
b) 测试仪在最低工作频率下测量接收到的数据包。测试仪的测量带宽应至少为 1.3 兆赫兹。在通带内，频率偏移在正负 550 千赫兹范围内的纹波：峰峰值最大应为 0.5 分贝。建议测试设备应使用具有以下规格的测量滤波器：过渡带最小衰减：
- ± 650 kHz： - 3 dB
- ± 1 MHz： - 14 dB
- ± 2 MHz： - 44 dB
c) 测试仪确定被测设备（IUT）环回的数据包中比特 p0 的位置（见 6.7 节 "比特 p0 位置的定义"）。这是识别净荷字段中比特的定时参考。
d) 测试仪对被测设备（IUT）发射频率（fTX）信道上数据包的 4 个前导比特以及第 4 个前导比特之后的第一个比特进行积分。测量应从第一个前导比特的中心开始，直至第 4 个前导比特之后第一个比特的中心。
e) 被测设备（IUT）的载波频率应假定为步骤 d）中积分的结果，并将其命名为f0。
f) 对至少 10 个数据包重复步骤 b）至 e）。
g) 针对在以下频率测量的数据包，重复步骤 c）至 f）：
- 中间工作频率；
- 最高工作频率。
当使用能够遵循跳频序列的测试设备时，在进行跳频操作时，低频段、中频段和高频段都可以进行测试。
方法二：综测仪CMW500
(1) 按右侧"Input Signal"软键，选择屏幕下方的"Packet Type..."，更换测试数据包类型为DH1。

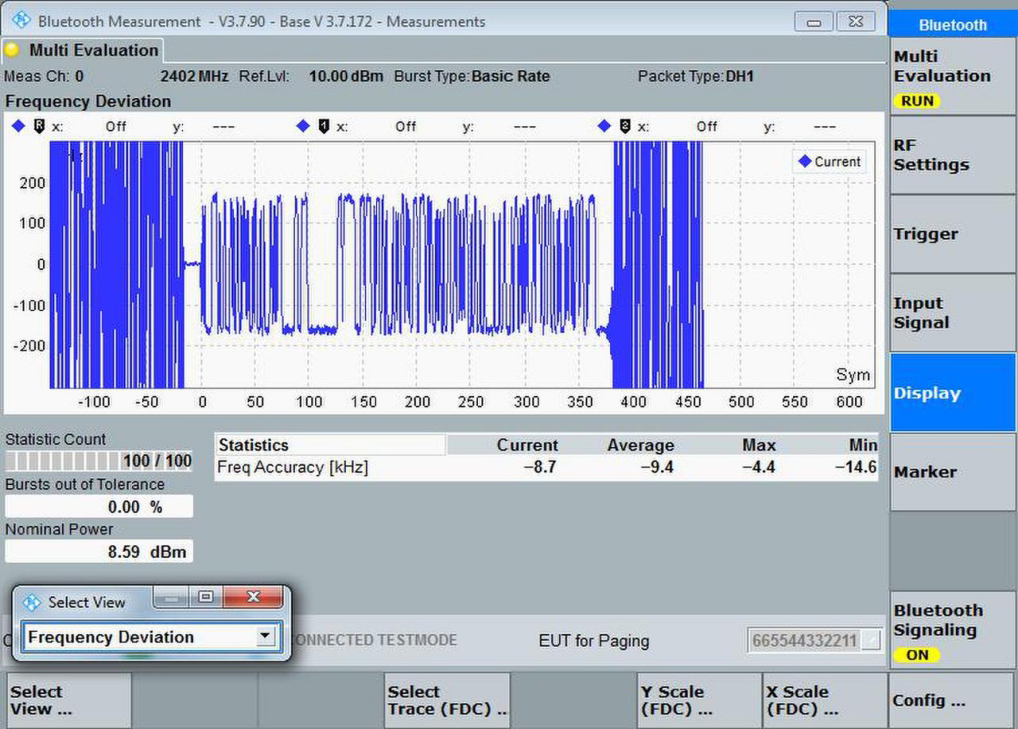

(2) 按右侧"Display"软键，选择"Frequency Deviation"视图。

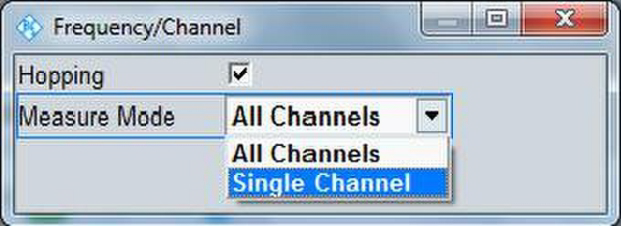

(3) 按右侧"RF Settings"软键，选择屏幕下方的"Frequency/Channel...",勾选"Hopping"，测试模式选择"Single
Channel"，更换测试信道，依次测试并记录"Frequency Accuracy"数据。
测试条件
除非在个别测试用例中另有说明，否则以下内容在整个测试套件中均适用：
-
IUT 通过一个 50Ω 连接器与测试仪相连。如果没有天线接口，可以使用临时的 50Ω 接口或者合适的耦合装置。
-
该测试案例应在正常运行条件下进行。
3、预期结果
所有测量值应满足以下条件。
每个 IUT（内部测试单元）所测得的载波频率 f0 均应在 IUT 所选的标称载波频率 fTX 声明值的 ±75 kHz 范围内。
fTX - 75kHz ≤ f0 ≤ fTX + 75 kHz
注意：
该测试用例应使用环回模式来执行。如果采用环回模式，测试系统应确保该测试用例不会因未能正确识别返回的数据包或出现净荷错误而判定为失败，也就是说：测试系统应提供一种检查数据包类型是否正确的方法。此外，如有需要，建议同时检查净荷内容。
然而，如果有此要求且测试系统无法提供区分数据包类型的方法，那么在测试系统和被测设备（IUT）双方都支持的情况下，可以改用发射（TX）模式。
